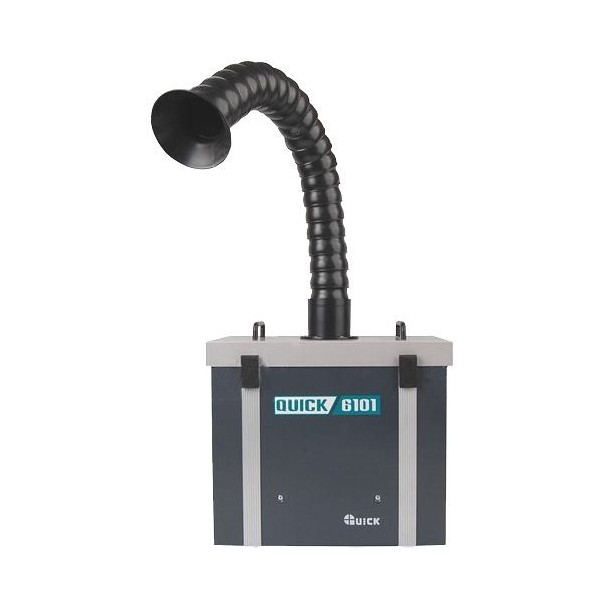

Димовловлювач QUICK 6101 для очищення повітря під час паяння

Димовловлювач QUICK 6101 призначений для локального очищення повітря на робочому місці від паяльних газів і дрібнодисперсних частинок, що утворюються під час виконання паяльних робіт. Пристрій використовує високоточну систему фільтрації та відводить забруднене повітря безпосередньо із зони роботи через гнучкий рукав. Такий принцип дає змогу організувати цілеспрямоване уловлювання диму біля джерела його утворення, а не чекати, доки продукти паяння поширяться по приміщенню.

Модель QUICK 6101 виконана у підлоговому форматі та розрахована на одне робоче місце. Димовловлювач може використовуватися для тонкого очищення повітря від частинок розміром до 0,3 мкм. Заявлений ступінь очищення для частинок такого розміру становить 99,97 %. Завдяки цьому обладнання підходить для організації локального відведення паяльного диму там, де важливо зменшити його поширення в робочій зоні.

Призначення димовловлювача QUICK 6101

Основне завдання QUICK 6101 — відведення паяльних газів від робочої зони та їх подальше очищення за допомогою системи фільтрів. Дим і гази через рукав спрямовуються до фільтрувального блока, де повітря проходить очищення від дрібних частинок і забруднень. Виробником передбачена можливість використання пристрою в приміщеннях без окремої вентиляції, що робить димовловлювач практичним рішенням для локальної організації чистішої робочої зони.

Під час паяння джерело диму зазвичай розташоване безпосередньо біля плати, паяльника або іншої робочої поверхні. Тому ефективність локального відведення значною мірою залежить від правильного розташування приймального рукава. У QUICK 6101 для цього використовується зручний рукав, який дозволяє спрямувати потік повітря до місця утворення паяльних газів. Це допомагає уловлювати забруднене повітря максимально близько до робочої зони.

Система тонкого очищення повітря

Однією з ключових характеристик димовловлювача QUICK 6101 є система фільтрації, розрахована на очищення повітря від дуже дрібних частинок. Для частинок розміром 0,3 мкм заявлена ефективність фільтрації 99,97 %. Такий показник важливий для обладнання, яке працює безпосередньо з паяльним димом, адже в цьому випадку необхідно не просто перемістити повітря від оператора, а пропустити його через фільтрувальну систему.

У переліку аксесуарів для QUICK 6101 зазначені попередній, середній та основний фільтри. Така послідовність дає змогу організувати поетапне очищення повітря. Попередній елемент приймає на себе частину забруднень на першому етапі, після чого повітря проходить наступні ступені фільтрації. Для підтримання робочих характеристик димовловлювача стан фільтрів потрібно враховувати під час експлуатації та своєчасно обслуговувати систему відповідно до умов використання.

Продуктивність і повітряний потік

QUICK 6101 оснащений системою примусового відведення повітря. Максимальний об’єм повітря, що прокачується через фільтр, становить 200 м³/год, а витрата повітря на вході пристрою з урахуванням фільтра — 160 м³/год. Тиск повітряного потоку становить 0,9 кПа. Ці параметри визначають можливості пристрою щодо локального відсмоктування диму через один вхід і подальшого проходження повітря через систему очищення.

Один вхід робить модель орієнтованою на одне робоче місце. Це зручно, коли потрібно організувати персональне відведення паяльного диму без побудови складної багатоканальної системи. Димовловлювач встановлюється поруч із робочою зоною, а рукав підводиться до місця, де утворюються гази та частинки. Така схема дозволяє зосередити повітряний потік саме там, де він потрібен під час роботи.

Керування та зручність експлуатації

Для керування димовловлювачем передбачений блок зі світлодіодним екраном. Індикація полегшує взаємодію з обладнанням і дає змогу контролювати роботу пристрою без складних налаштувань. QUICK 6101 розрахований на стаціонарне використання біля робочого місця, тому конструкція поєднує підлогове розміщення основного блока та локальне підведення рукава до зони паяння.

Окремою перевагою для робочого середовища є відносно невисокий рівень шуму. Для QUICK 6101 заявлено значення менше 55 дБ. Це важливо під час тривалої роботи, коли витяжне обладнання може працювати поруч з оператором. Невисокий шум допомагає використовувати систему очищення повітря без надмірного акустичного навантаження на робоче місце.

Антистатичний захист ESD

У QUICK 6101 передбачений антистатичний захист ESD. Це особливо актуально для паяльних робіт, де поруч із витяжним обладнанням можуть перебувати електронні компоненти та плати. Антистатичне виконання допомагає інтегрувати димовловлювач у робоче місце, де приділяють увагу контролю електростатичних зарядів. У переліку доступних аксесуарів також зазначені антистатичні рукави.

Поєднання локального відведення диму, багатоступеневої фільтрації та ESD-захисту робить QUICK 6101 орієнтованим саме на паяльні операції. Пристрій не є звичайним вентилятором для переміщення повітря: його завдання полягає у захопленні паяльних газів, пропусканні повітря через фільтри та зменшенні кількості дрібних частинок у робочій зоні.

Основні переваги QUICK 6101

• локальне відведення паяльних газів безпосередньо від робочої зони;
• тонке очищення повітря від частинок розміром до 0,3 мкм;
• ефективність фільтрації 99,97 % для частинок 0,3 мкм;
• один вхід для організації очищення на одному робочому місці;
• максимальний об’єм повітря через фільтр 200 м³/год;
• витрата повітря на вході з урахуванням фільтра 160 м³/год;
• тиск повітряного потоку 0,9 кПа;
• світлодіодний екран у блоці керування;
• рівень шуму менше 55 дБ;
• антистатичний захист ESD;
• підлогове виконання основного блока;
• можливість використання для локального очищення повітря в приміщеннях без окремої вентиляції.

Технічні характеристики димовловлювача QUICK 6101

Комплектація

• димовловлювач QUICK 6101 — 1 шт.;
• комплект фільтрів — 1 комплект.

Доступні аксесуари

Для QUICK 6101 зазначені попередній, середній та основний фільтри, а також антистатичні рукави. Змінні фільтрувальні елементи дають змогу обслуговувати систему очищення в процесі експлуатації, а рукав використовується для підведення точки всмоктування до місця утворення паяльного диму.

Чому важливе локальне уловлювання паяльного диму

Паяльний дим утворюється безпосередньо в зоні контакту інструмента та матеріалів. Якщо відводити його саме біля джерела, менша кількість забрудненого повітря встигає поширитися навколо робочого місця. QUICK 6101 працює за таким локальним принципом: рукав розміщується біля точки паяння, повітря захоплюється потоком і спрямовується до фільтрувального блока. Це дає змогу організувати цілеспрямоване очищення саме тієї ділянки, де виконується робота.

Для стабільної роботи важливо правильно розташовувати приймальний рукав і не перекривати шлях повітряного потоку. Також необхідно стежити за станом фільтрувальних елементів, оскільки забруднення фільтрів безпосередньо впливає на проходження повітря через систему. QUICK 6101 має окремі фільтрувальні елементи, тому обслуговування системи можна організувати відповідно до фактичного навантаження та інтенсивності використання.

QUICK 6101 для одного паяльного робочого місця

Димовловлювач QUICK 6101 має один вхід, тому його конфігурація орієнтована на одне робоче місце. Це дозволяє розмістити витяжний рукав безпосередньо біля оператора та сфокусувати повітряний потік на конкретній зоні паяння. Підлогове виконання основного блока допомагає не займати зайвий простір на робочій поверхні, залишаючи поруч із виробом лише рукав для відведення диму.

Завдяки потужності 80 Вт, повітряному потоку, системі тонкої фільтрації та ESD-захисту QUICK 6101 є спеціалізованим димовловлювачем для паяльних робіт. Модель поєднує локальне відсмоктування, очищення повітря та зручне керування зі світлодіодною індикацією. Якщо необхідно організувати відведення паяльних газів на одному робочому місці без складної системи повітроводів, QUICK 6101 забезпечує компактну схему з окремим фільтрувальним блоком і приймальним рукавом.
