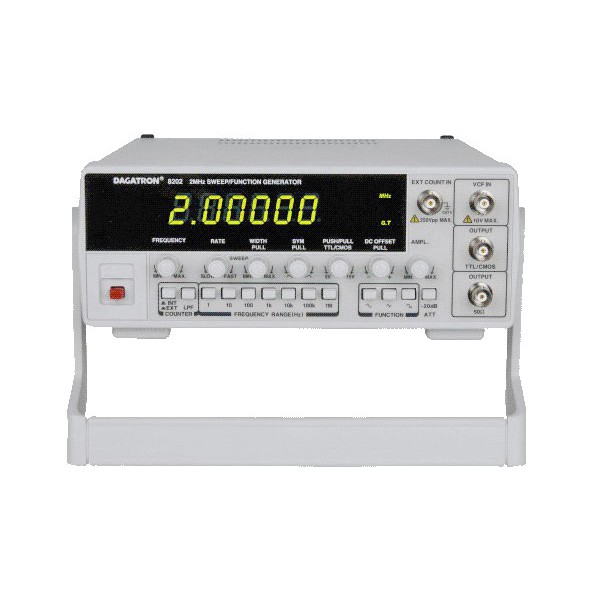

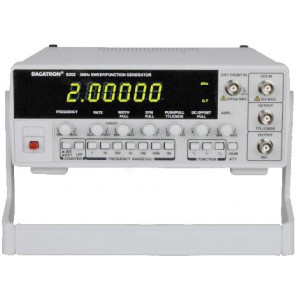

Функціональний генератор FG-8202 Dagatron

FG-8202 Dagatron — багатофункціональний генератор сигналів для формування низькочастотних сигналів, генерації імпульсів, частотного свіпу та вимірювання частоти. Прилад може використовуватися як генератор НЧ, функціональний генератор, генератор імпульсів, свіп-генератор і частотомір. Діапазон генерованих частот становить від 0,02 Гц до 2 МГц і розділений на 7 діапазонів із плавним регулюванням.

FG-8202 формує синусоїдальні, прямокутні, трикутні та пилкоподібні сигнали, а також має виходи ТТЛ/КМОП. Максимальний розмах вихідного сигналу становить 20 В у режимі холостого ходу та 10 В при навантаженні 50 Ом. Вихідний імпеданс — 50 Ом ±5 %. Передбачено плавне регулювання рівня сигналу та фіксований атенюатор 20 дБ.

Окремою перевагою FG-8202 є вбудований частотомір із 6-розрядним світлодіодним дисплеєм. Він працює в діапазоні від 0,2 Гц до 50 МГц, має вхідну чутливість 100 мВ RMS і кварцове джерело опорної частоти 10 МГц. Завдяки поєднанню генератора та частотоміра один прилад може використовуватися для формування тестових сигналів і контролю частоти під час лабораторних, сервісних та налагоджувальних робіт.

Можливості генератора FG-8202

FG-8202 розрахований на широкий спектр робіт з електронними схемами та вимірювальним обладнанням. Користувач може вибирати форму сигналу, встановлювати необхідну частоту, регулювати амплітуду, постійне зміщення та симетрію. Для задач, пов’язаних із дослідженням частотних характеристик, передбачено режим свіп-генератора з лінійною зміною частоти.

Частотний діапазон основного генератора становить 0,02 Гц–2 МГц. Він поділений на сім діапазонів із плавним налаштуванням частоти. Похибка встановлення частоти заявлена на рівні ±2 % діапазону. Така структура дозволяє використовувати FG-8202 як джерело тестового сигналу для різних електронних пристроїв, підсилювачів, фільтрів та інших схем у межах робочого частотного діапазону.

Форми вихідного сигналу

FG-8202 підтримує кілька основних форм сигналу. Генератор може формувати синусоїдальні, прямокутні, трикутні та пилкоподібні сигнали. Також передбачені виходи ТТЛ і КМОП. Завдяки цьому один прилад може застосовуватися як джерело аналогових і цифрових тестових сигналів.

Синусоїдальний сигнал використовується для перевірки частотних характеристик і роботи аналогових трактів. Прямокутний сигнал дозволяє досліджувати імпульсні характеристики та перехідні процеси. Трикутна й пилкоподібна форми можуть використовуватися в задачах, де потрібна лінійна зміна рівня сигналу. Виходи ТТЛ/КМОП призначені для роботи з відповідними цифровими схемами в межах заявлених параметрів.

Характеристики виходу FG-8202

Амплітуда вихідного сигналу до 20 В

Максимальний розмах вихідного сигналу FG-8202 залежить від навантаження. Без навантаження він може досягати 20 В. При підключенні навантаження 50 Ом максимальний розмах становить 10 В. Цю різницю потрібно враховувати під час налаштування необхідного рівня тестового сигналу.

Номінальний вихідний імпеданс генератора становить 50 Ом ±5 %. Для коректної оцінки амплітуди необхідно враховувати параметри підключеного обладнання та його вхідний опір. Додатково FG-8202 оснащений атенюатором: рівень сигналу можна регулювати плавно або застосувати фіксоване ослаблення 20 дБ.

Характеристики форми сигналу

Регулювання постійного зміщення та симетрії

FG-8202 дозволяє змінювати не тільки частоту та амплітуду, а й постійну складову вихідного сигналу. Регульоване постійне зміщення становить понад 5 В при навантаженні 50 Ом. Така можливість потрібна у випадках, коли тестовий сигнал необхідно змістити відносно нульового рівня.

Також передбачено регулювання симетрії від 1:1 до 10:1. Це дозволяє змінювати співвідношення частин періоду сигналу та формувати імпульси з необхідними часовими параметрами в межах можливостей приладу.

Виходи ТТЛ і КМОП

Для роботи з цифровими схемами FG-8202 має виходи ТТЛ і КМОП. Для ТТЛ тривалість фронту та спаду становить менше 25 нс. Високий логічний рівень перевищує 2,4 В, а низький становить менше 0,4 В.

На виході КМОП рівень сигналу регулюється в діапазоні від 4 до 15 В із зазначеним відхиленням ±1 В. Тривалість фронту та спаду — менше 160 нс. Наявність окремих ТТЛ/КМОП виходів дозволяє застосовувати FG-8202 для перевірки та налагодження відповідних цифрових схем.

FG-8202 як свіп-генератор

FG-8202 може працювати в режимі свіп-генератора, тобто автоматично змінювати частоту вихідного сигналу в установленому діапазоні. Характер модуляції — лінійний. Діапазон зміни частоти регулюється від 1:1 до 100:1.

Частота розгортки становить від 0,5 до 50 Гц, що відповідає періоду від 2 с до 20 мс. Такий режим може використовуватися для дослідження частотних характеристик електронних схем та інших задач, де потрібне автоматичне проходження заданого діапазону частот.

Характеристики свіп-генератора

Вбудований частотомір до 50 МГц

Окрім функцій генерації, FG-8202 оснащений вбудованим частотоміром із діапазоном вимірювання від 0,2 Гц до 50 МГц. Результат відображається на 6-розрядному зеленому світлодіодному дисплеї. Завдяки цьому для багатьох лабораторних задач не потрібно використовувати окремий частотомір.

Джерелом опорної частоти є кварцовий генератор 10 МГц із точністю ±2×10^-5. Вхідна чутливість частотоміра становить 100 мВ RMS. Максимальна вхідна напруга — 250 В за розмахом сигналу. Також передбачений фільтр нижніх частот із характеристикою -3 дБ на 100 кГц.

Характеристики частотоміра

Живлення та умови експлуатації

FG-8202 живиться від мережі змінного струму 115 або 230 В ±10 % із частотою від 48 до 66 Гц. Це дозволяє використовувати генератор у лабораторних і сервісних умовах за наявності відповідної мережі живлення.

Робочий температурний діапазон становить від 0 до +50 °C. При цьому заявлена похибка гарантується при температурі 23 ±5 °C. Під час точних вимірювань цей параметр необхідно враховувати, оскільки робочий температурний діапазон ширший за умови, для яких гарантуються метрологічні характеристики.

Габарити та маса FG-8202

Габаритні розміри функціонального генератора становлять 240 × 270 × 90 мм. Маса — 2 кг. Прилад виконаний у настільному форматі та орієнтований на використання на робочому місці в лабораторії, сервісному центрі, ремонтній майстерні або навчальному приміщенні.

Наявність в одному корпусі функціонального генератора, генератора імпульсів, свіп-генератора та частотоміра дозволяє скоротити кількість окремих приладів на робочому столі та використовувати FG-8202 для різних етапів налагодження й перевірки електронних пристроїв.

Загальні технічні характеристики

Комплектація FG-8202

• функціональний генератор FG-8202 — 1 шт.;
• керівництво з експлуатації російською мовою;
• кабель BNC;
• плавкий запобіжник.

Застосування функціонального генератора

FG-8202 може використовуватися при розробці, ремонті, налаштуванні та перевірці електронного обладнання. Генератор дозволяє подавати на досліджувану схему сигнали різної форми, змінювати їх частоту й амплітуду, регулювати постійне зміщення та симетрію, а також формувати сигнали ТТЛ і КМОП.

Режим свіп-генератора розширює можливості при дослідженні частотних характеристик. Вбудований частотомір до 50 МГц можна використовувати для контролю частоти зовнішніх сигналів. Це робить FG-8202 універсальним настільним приладом для лабораторних, ремонтних і навчальних задач, якщо необхідні параметри знаходяться в межах його технічних характеристик.

Що врахувати при виборі FG-8202

Перед придбанням генератора варто визначити необхідний діапазон частот, форми сигналу та амплітуду. FG-8202 генерує сигнали в діапазоні 0,02 Гц–2 МГц і забезпечує розмах до 20 В без навантаження або до 10 В при навантаженні 50 Ом. Якщо ці параметри відповідають вашим задачам, прилад можна використовувати як джерело тестових НЧ-сигналів.

Для цифрових схем корисними є виходи ТТЛ і КМОП. Якщо потрібно досліджувати частотну характеристику, можна використовувати лінійний свіп із діапазоном зміни частоти до 100:1. Для вимірювання зовнішньої частоти передбачений окремий частотомір із діапазоном до 50 МГц.

FG-8202 — основні переваги та характеристики

Функціональний генератор FG-8202 Dagatron поєднує в одному корпусі генератор НЧ, генератор функцій та імпульсів, свіп-генератор і частотомір. Основний діапазон генерації становить 0,02 Гц–2 МГц, частотомір працює до 50 МГц, а максимальний розмах вихідного сигналу сягає 20 В без навантаження.

Прилад формує синусоїдальні, прямокутні, трикутні та пилкоподібні сигнали, має виходи ТТЛ/КМОП, регулювання постійного зміщення та симетрії. Вихідний імпеданс становить 50 Ом ±5 %, передбачено плавне ослаблення та фіксований атенюатор 20 дБ. Живлення здійснюється від мережі 115 або 230 В, габарити — 240 × 270 × 90 мм, маса — 2 кг.
