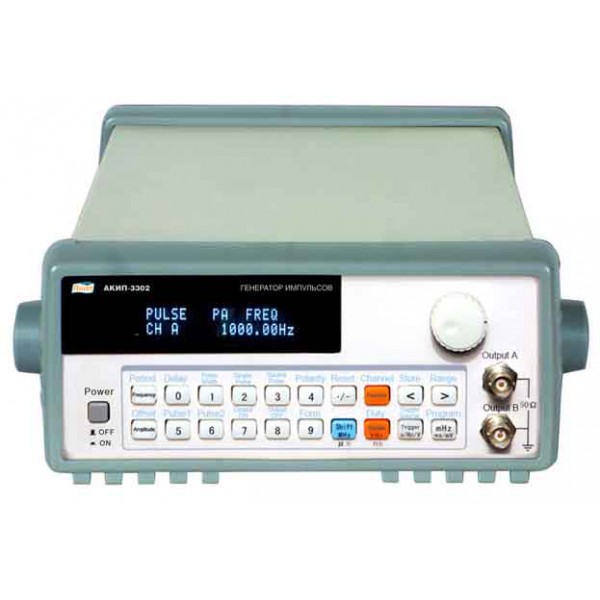

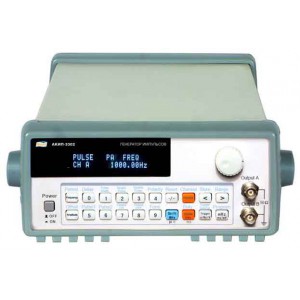

Генератор імпульсів АКИП-3302

Генератор імпульсів АКИП-3302 — двоканальний вимірювальний прилад для формування імпульсних сигналів із точно заданими часовими та амплітудними параметрами. Модель використовує технологію прямого цифрового синтезу DDS і підтримує формування одиночних та парних імпульсів, а також синхроімпульсів. Для двох основних каналів передбачене незалежне регулювання параметрів, що дає змогу налаштовувати сигнали відповідно до умов конкретного вимірювання або випробування.

АКИП-3302 працює в широкому частотному діапазоні — від 0,1 мГц до 50 МГц. Період проходження імпульсів встановлюється в межах від 20 нс до 10000 с, а тривалість імпульсу та затримка — від 5 нс до 10000 с. Таке поєднання параметрів дозволяє використовувати один генератор як для швидких імпульсних процесів, так і для режимів із великими часовими інтервалами.

Прилад має два канали з регульованими параметрами та окремий вихід TTL-рівня. Максимальний вихідний рівень становить до 5 Впік на навантаженні 50 Ом, а вихідний імпеданс — 50 Ом. Додатково підтримується регулювання постійного зміщення до ±5 В. Завдяки цьому користувач може задавати не лише часові характеристики імпульсу, а й необхідний рівень сигналу та його положення відносно нульового потенціалу.

Основні можливості генератора АКИП-3302

Однією з ключових особливостей АКИП-3302 є застосування прямого цифрового синтезу DDS. Такий принцип формування сигналу забезпечує цифрове керування основними параметрами генератора та дає змогу точно задавати частотні й часові характеристики. Похибка опорного генератора становить ±5×10^-5, що важливо під час роботи із сигналами, для яких необхідна стабільність установлених часових параметрів.

Генератор підтримує одиночні та парні імпульси. Також доступне регулювання затримки між основним імпульсом і синхроімпульсом. Ця функція дозволяє формувати задане часове співвідношення між сигналами без необхідності використовувати окремі зовнішні пристрої затримки.

Період проходження встановлюється від 20 нс до 10000 с, тоді як тривалість імпульсу та затримка регулюються від 5 нс до 10000 с. За часових інтервалів менше 4 с роздільна здатність становить 5 нс, а для інтервалів понад 4 с — 10 мкс. Похибка встановлення часового інтервалу визначається як ±(5×T×10^-5 + 5 нс).

Час наростання та спаду імпульсу становить не більше 10 нс. Ця характеристика безпосередньо визначає швидкість переходу вихідного сигналу між рівнями та є важливим параметром під час формування коротких імпульсів.

Два незалежно регульовані канали

АКИП-3302 оснащений двома каналами з регульованими параметрами. Можливість незалежного налаштування каналів розширює функціональність генератора під час роботи із системами, де необхідно одночасно сформувати два імпульсні сигнали з різними параметрами. Додатковий канал забезпечує сигнал TTL-рівня.

Вихідний рівень регульованих каналів може досягати 5 Впік на навантаженні 50 Ом. Вихідний імпеданс становить 50 Ом, тому параметри генератора узгоджені з поширеною 50-омною вимірювальною інфраструктурою. Передбачене також регулювання зміщення в межах ±5 В, що дозволяє встановлювати необхідну постійну складову вихідного сигналу.

Поєднання незалежного керування каналами, регулювання амплітуди, часових параметрів і зміщення робить АКИП-3302 функціональним джерелом імпульсних сигналів для вимірювальних і випробувальних завдань, де важливе точне налаштування параметрів сформованого сигналу.

Синхронізація та запуск

У генераторі передбачені внутрішній, зовнішній та однократний режими запуску. Це дозволяє вибирати спосіб формування імпульсів залежно від побудови вимірювальної системи. За внутрішнього запуску робота визначається налаштуваннями самого генератора, а зовнішній запуск дозволяє синхронізувати формування сигналу із зовнішнім джерелом.

Діапазон частот зовнішнього синхросигналу становить від 1 Гц до 10 МГц для сигналу типу меандр. Допустимий рівень зовнішнього синхросигналу — від 1 Впік до 20 Впік, а вхідний опір входу зовнішньої синхронізації перевищує 100 кОм. Також прилад має вхід зовнішньої опорної частоти 5 або 10 МГц із рівнем 0,5 В СКЗ.

Наявність зовнішньої синхронізації та входу опорної частоти дає можливість включати генератор імпульсів АКИП-3302 до складу вимірювальних систем, у яких робота кількох приладів повинна бути узгоджена за часом або опорною частотою.

Керування та відображення параметрів

Для контролю встановлених параметрів АКИП-3302 оснащений 40-символьним VFD-індикатором. Він використовується для відображення робочих налаштувань генератора та забезпечує наочний контроль заданих значень під час роботи з приладом.

Цифровий принцип керування дозволяє послідовно встановлювати часові та амплітудні характеристики сигналів, змінювати затримку та вибирати необхідний режим запуску. Для дистанційного керування передбачена можливість використання інтерфейсу GPIB як опції.

Технічні характеристики АКИП-3302

Переваги налаштування часових параметрів

Широкий діапазон налаштування часових інтервалів є однією з основних функціональних переваг АКИП-3302. Мінімальна тривалість і затримка 5 нс дозволяють працювати з короткими імпульсами, тоді як верхня межа 10000 с забезпечує можливість задавати значно довші інтервали. Період проходження від 20 нс до 10000 с охоплює широкий діапазон частот повторення сигналу.

Окреме регулювання затримки особливо важливе в ситуаціях, коли необхідно встановити точне часове положення одного сигналу відносно іншого. У поєднанні з двома регульованими каналами ця можливість дозволяє формувати взаємопов'язані імпульсні сигнали без зміни основної конфігурації вимірювальної схеми.

Кому підійде генератор імпульсів АКИП-3302

АКИП-3302 доцільно вибирати, коли для вимірювальної або випробувальної системи потрібен генератор із двома незалежно регульованими каналами, широким діапазоном часових параметрів та можливістю зовнішньої синхронізації. Модель дозволяє задавати частоту, період, тривалість, затримку, вихідний рівень і зміщення сигналу, а також працювати в режимах одиночних і парних імпульсів.

При виборі генератора варто враховувати необхідну кількість каналів, максимальну частоту 50 МГц, мінімальні часові інтервали, вихідний рівень до 5 Впік на навантаженні 50 Ом і доступні способи синхронізації. АКИП-3302 поєднує ці параметри в одному настільному приладі та забезпечує цифрове керування формуванням імпульсного сигналу.

Генератор імпульсів АКИП-3302 для точного формування сигналів

АКИП-3302 — функціональний двоканальний генератор імпульсів із технологією DDS, частотним діапазоном 0,1 мГц…50 МГц і широкими можливостями налаштування часових параметрів. Прилад підтримує одиночні та парні імпульси, незалежне регулювання двох каналів, TTL-вихід, зовнішню синхронізацію та регулювання зміщення до ±5 В.

Модель орієнтована на завдання, де важливі керовані часові співвідношення між імпульсами, стабільність установлених параметрів і можливість налаштування декількох сигналів. VFD-індикатор на 40 символів забезпечує контроль робочих параметрів, а компактний корпус розміром 254 × 103 × 384 мм дозволяє розмістити прилад на лабораторному або вимірювальному робочому місці.
