Вимірювач LCR TH2822A — портативний прилад для контролю параметрів електронних компонентів

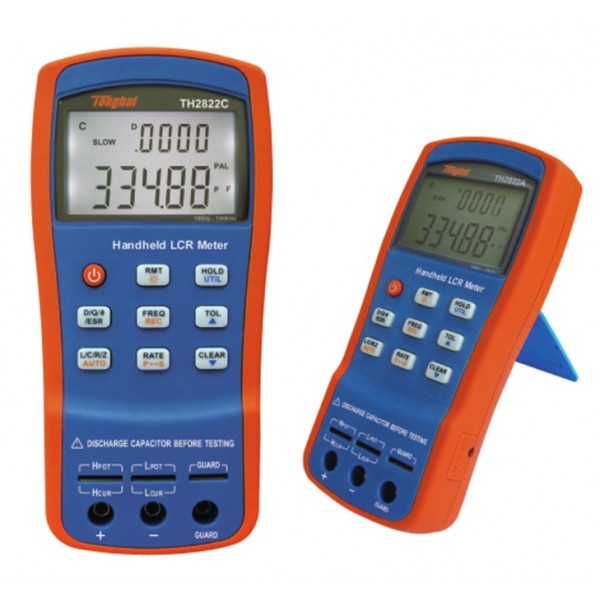

TH2822A — портативний цифровий LCR-метр для вимірювання основних параметрів пасивних електронних компонентів. Прилад дає змогу визначати індуктивність, ємність, опір та імпеданс, а також відображати додаткові параметри D, Q, θ і ESR. Завдяки компактному виконанню, автономному живленню та можливості роботи від мережевого адаптера модель підходить як для стаціонарних вимірювань на робочому місці, так і для виїзних завдань.

LCR-метр TH2822A працює на тестових частотах 100 Гц, 120 Гц, 1 кГц і 10 кГц. Такий набір частот дає змогу перевіряти різні типи резистивних, ємнісних та індуктивних компонентів у режимах, що відповідають конкретному вимірювальному завданню. Базова похибка становить 0,25%, а основний параметр відображається з роздільною здатністю до 40 000 відліків.

Основні можливості TH2822A

Прилад вимірює первинні параметри L, C, R і Z та одночасно може показувати вторинний параметр. До доступних вторинних параметрів належать тангенс кута втрат D, добротність Q, фазовий кут θ та еквівалентний послідовний опір ESR. Подвійне відображення даних спрощує аналіз компонента, оскільки користувач отримує два взаємопов’язані параметри без необхідності постійно перемикати режими.

TH2822A підтримує послідовну та паралельну еквівалентні схеми заміщення. Це важливо під час оцінювання реальних конденсаторів, котушок та інших компонентів, параметри яких залежать від обраної моделі представлення. Автоматичний вибір діапазону зменшує кількість ручних операцій і прискорює проведення серії однотипних вимірювань.

Для підключення компонентів передбачені 5-контактний тестовий слот і 3-контактний роз’єм типу «банан». П’ятидротова схема може використовуватися зі щупами або затискачами Кельвіна, а тридротова — для коротких виводів із затискачами типу «крокодил». Така конфігурація робить прилад зручним для перевірки компонентів із різними типами виводів.

Точність, швидкість і режими вимірювання

Базова похибка TH2822A становить 0,25%. Для основного параметра передбачено до 40 000 відліків, а для параметрів D і Q мінімальна роздільна здатність становить 0,0001. Прилад підтримує швидкий і повільний режими вимірювання: до 4 вимірювань за секунду у швидкому режимі та приблизно 1,5 вимірювання за секунду у повільному.

Передбачене калібрування за відкритим та короткозамкненим входом. Воно дає змогу врахувати вплив вимірювального підключення та підготувати прилад до роботи з конкретною схемою щупів або затискачів. Для серійної перевірки компонентів доступний режим допусків 1%, 5%, 10% і 20%, що полегшує сортування деталей за відхиленням від заданого значення.

Тестовий сигнал і діапазони вимірювання

Вимірювання виконуються тестовим сигналом із частотами 100 Гц, 120 Гц, 1 кГц або 10 кГц. Рівень тестової напруги становить 0,6 В RMS, а вихідний імпеданс — 100 Ом. Постійне значення вихідного імпедансу забезпечує передбачувані умови тестування в межах заявлених режимів приладу.

TH2822A охоплює широкий діапазон номіналів: опір від 0,3999 Ом до 10,000 МОм, індуктивність від 39,99 мкГн до 1000,0 Гн, ємність від 39,99 пФ до 20,000 мФ. Діапазон відображення добротності та тангенса кута втрат становить від 0,0001 до 9999. Завдяки цьому один прилад можна використовувати для перевірки різних пасивних компонентів без переходу між кількома окремими вимірювачами.

Дисплей і робота з результатами

TH2822A оснащений РК-дисплеєм із одночасним відображенням двох параметрів. Підсвічування полегшує зчитування показань за недостатнього зовнішнього освітлення. Під час живлення від батареї підсвічування працює з автоматичним зниженням яскравості та вимкненням, що допомагає економити заряд. При роботі від мережевого адаптера підсвічування може залишатися ввімкненим до ручного відключення.

Для роботи з результатами передбачені утримання показань, а також фіксація максимального, мінімального та середнього значення. Такі функції корисні під час спостереження за зміною параметра або повторних вимірювань серії компонентів.

Підключення до комп’ютера

У стандартній конфігурації TH2822A має інтерфейс Mini-USB, який працює як віртуальний послідовний порт. Прилад підтримує набір команд SCPI, завдяки чому його можна інтегрувати в комп’ютеризоване робоче місце та використовувати для передавання даних. У комплект постачання входить кабель Mini-USB для підключення до ПК.

Можливість обміну даними з комп’ютером особливо корисна там, де потрібно не лише переглянути результат на дисплеї, а й зберігати, систематизувати або обробляти результати вимірювань у програмному середовищі.

Живлення та автономна робота

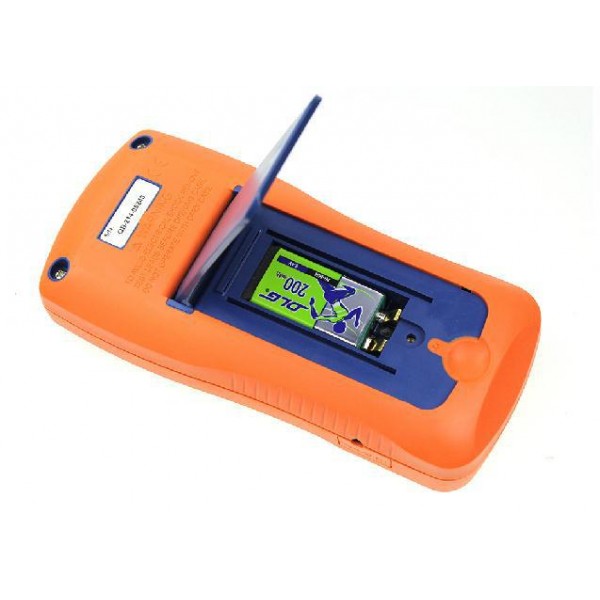

LCR-метр TH2822A може працювати від алкалінової батареї 9 В типу «Крона» або від мережевого адаптера. Типовий робочий струм становить 25 мА при частоті 1 кГц і навантаженні 100 Ом, максимальний — 28 мА. Заявлений час роботи від батареї становить до 16 годин.

Для економії заряду передбачене автоматичне вимкнення живлення. Користувач може вибрати інтервал 5, 15, 30 або 60 хвилин чи вимкнути функцію автовідключення. Також прилад має індикацію розряду батареї при напрузі нижче 6,8 В. Споживаний струм у вимкненому стані становить 2 мкА.

Технічні характеристики TH2822A

Комплект постачання

• LCR-метр TH2822A — 1 шт.
• 5-дротові щупи-затискачі Кельвіна — 1 комплект.
• Короткі вимірювальні виводи зі штирьовими контактами та затискачами «крокодил» червоного і чорного кольору — 2 шт.
• Батарея 9 В типу «Крона» — 1 шт.
• Мережевий адаптер — 1 шт.
• Інструкція з експлуатації російською мовою — 1 шт.
• Кабель Mini-USB для підключення до ПК — 1 шт.

Для яких завдань підходить LCR-метр TH2822A

TH2822A може використовуватися під час перевірки резисторів, конденсаторів, котушок індуктивності та інших пасивних компонентів у лабораторній, сервісній або виробничій практиці. Прилад дає змогу швидко оцінити не лише основний номінал елемента, а й пов’язані параметри, зокрема ESR, добротність, тангенс кута втрат і фазовий кут.

Поєднання тестових частот до 10 кГц, автоматичного вибору діапазону, подвійної індикації та режиму допусків робить TH2822A зручним інструментом для регулярного контролю компонентів. Підключення через Mini-USB розширює можливості використання приладу в системах, де результати потрібно передавати на комп’ютер для подальшої роботи.

Компактні габарити 190 × 90 × 41 мм і маса 350 г дозволяють переносити прилад між робочими місцями. Живлення від батареї забезпечує автономність, а мережевий адаптер дає змогу працювати тривалий час без витрат ресурсу батареї. TH2822A поєднує функції портативного LCR-вимірювача з можливостями підключення до ПК та широким набором режимів для перевірки параметрів електронних компонентів.
