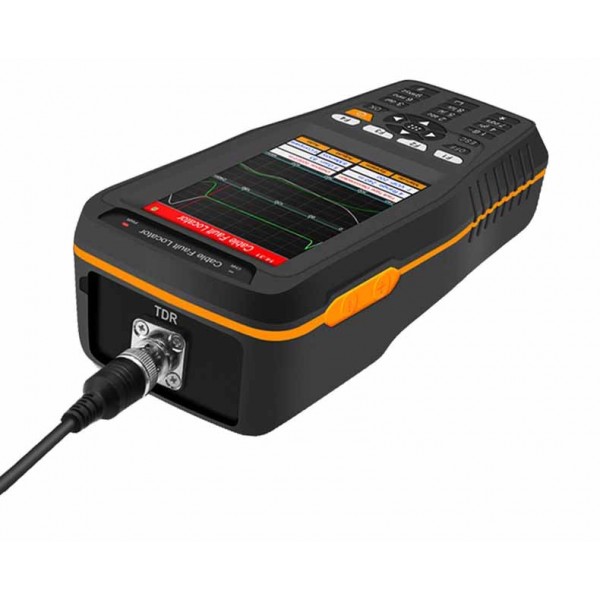

Кабельний рефлектометр CFL-8M для пошуку обривів у металевих кабелях

Кабельний рефлектометр CFL-8M призначений для автоматичної перевірки та точного визначення місця обриву в коаксіальних кабелях, кабелях зв’язку та сигнальних проводах. Прилад дає змогу аналізувати відбитий сигнал і локалізувати проблемну ділянку без необхідності послідовно перевіряти кабель по всій довжині. Максимальна дальність вимірювання в ручному режимі становить 8 км, а в автоматичному — 4 км, тому модель підходить для діагностики як відносно коротких, так і протяжних металевих кабельних ліній у межах зазначеного діапазону.

CFL-8M поєднує цифрове автоматичне керування підсиленням, автоматичне розпізнавання цифрових сигналів, процесор ARM і технологію FPGA. Така архітектура використовується для швидкого виконання обчислень і точного визначення форми відбитого сигналу. За потреби користувач може не лише покладатися на автоматичне регулювання, а й виконати ручне підстроювання підсилення відповідно до умов конкретного вимірювання.

Призначення кабельного рефлектометра CFL-8M

Основне завдання CFL-8M — допомогти визначити місце обриву в металевій кабельній лінії. Прилад застосовується для тестування коаксіальних кабелів, кабелів зв’язку та сигнальних проводів. Під час діагностики рефлектометр аналізує відбитий сигнал, а результати відображаються на кольоровому РК-дисплеї. Це дає змогу оцінювати форму сигналу безпосередньо на екрані та працювати з даними в цифровому форматі.

Особливо корисною функцією є порівняння форм сигналів. CFL-8M дозволяє зіставляти сигнал, отриманий від несправного кабелю, із сигналом справного кабелю. Такий підхід спрощує візуальне порівняння результатів і допомагає чіткіше визначити розташування точки несправності. Функція зручна в ситуаціях, коли необхідно перевірити кабельну лінію та порівняти її поведінку з нормальною.

Ключові особливості CFL-8M

• Цифрове автоматичне керування підсиленням. Значення підсилення може змінюватися цифровим способом, при цьому передбачене й ручне підстроювання.
• Автоматичне розпізнавання цифрових сигналів. Система розпізнає сигнали, які можуть бути складними для визначення користувачем вручну.
• Процесор ARM і технологія FPGA. Вони забезпечують виконання складних операцій та точне визначення форми відбитого сигналу.
• Порівняння форми сигналу. Можна зіставляти тестовий сигнал несправного кабелю із сигналом справного кабелю, щоб точніше визначити точку несправності.
• Кольоровий РК-дисплей. Екран із роздільною здатністю 480×800 дає змогу переглядати результати вимірювань і форму сигналу.
• Цифрове керування та меню. Інтерфейс доповнений цифровими кнопками для швидкої роботи з функціями приладу.
• Літій-іонний акумулятор 4400 мА·год. Заявлений час автономної роботи — до 10 годин за умови використання спеціального зарядного пристрою.
• Можливість віддаленого оновлення системи. Конструкцією передбачено дистанційне оновлення системи.

Діапазон вимірювання та точність локалізації

У ручному режимі максимальний діапазон вимірювання CFL-8M становить 8 км. В автоматичному режимі максимальна дальність становить 4 км. Користувач може обирати відповідний режим залежно від довжини лінії та умов діагностики. Максимальна роздільна здатність приладу — 0,5 м, що дозволяє визначати положення проблемної ділянки відповідно до заявлених технічних характеристик.

Ширина імпульсу регулюється в діапазоні від 30 нс до 50 мкс, а амплітуда імпульсу — від 0 до 30 В. Для рефлектометра заявлена мертва зона 0 м. Сукупність цих параметрів визначає робочі можливості приладу під час аналізу кабельної лінії та відбитих сигналів.

Кольоровий дисплей і робота з сигналом

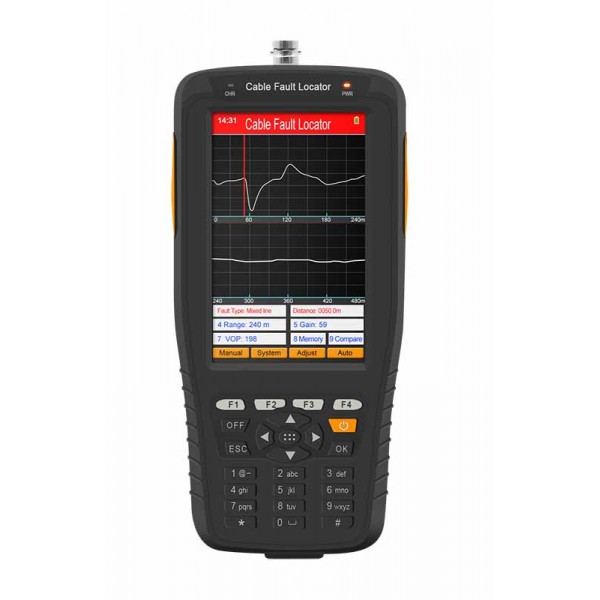

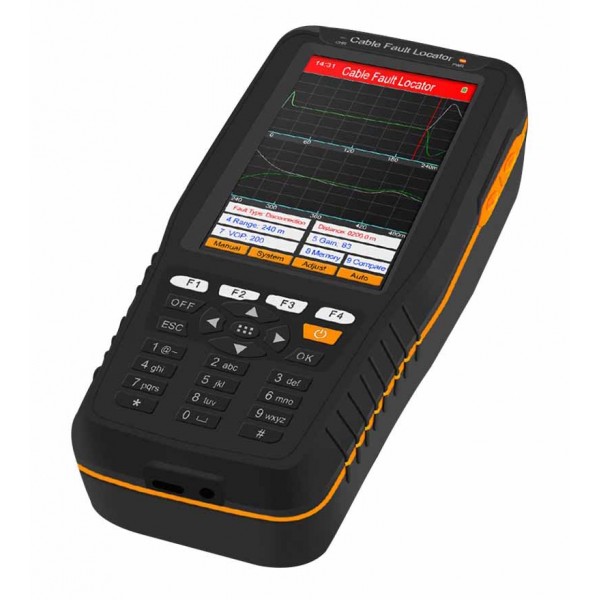

CFL-8M оснащений кольоровим екраном із роздільною здатністю 480×800. На дисплеї відображається інформація, необхідна для контролю вимірювання та аналізу форми сигналу. Великий екран у поєднанні з меню інтерфейсу та цифровими кнопками спрощує доступ до основних функцій приладу.

Автоматичне розпізнавання сигналу допомагає в ситуаціях, коли відбитий сигнал складно однозначно оцінити вручну. При цьому можливість ручного підстроювання підсилення залишає користувачеві додатковий контроль над вимірюванням. Такий підхід поєднує автоматизацію з можливістю коригування параметрів під конкретну кабельну лінію.

Автономна робота та мобільність

Рефлектометр оснащений літій-іонним акумулятором ємністю 4400 мА·год. Заявлений час роботи становить до 10 годин. Для заряджання передбачений спеціальний зарядний пристрій. Власне акумуляторне живлення дозволяє використовувати CFL-8M без постійного підключення до мережі протягом робочого циклу в межах заявленої автономності.

Маса рефлектометра становить 0,4 кг, а габарити — 190×84×52 мм. Це компактний формат для вимірювального приладу з вбудованим дисплеєм та акумулятором. Споживана потужність CFL-8M становить 1 Вт.

Технічні характеристики CFL-8M

• Максимальний діапазон вимірювання в ручному режимі: 8 км.
• Максимальний діапазон вимірювання в автоматичному режимі: 4 км.
• Ширина імпульсу: 30 нс – 50 мкс.
• Амплітуда імпульсу: 0–30 В.
• Максимальна роздільна здатність: 0,5 м.
• Мертва зона: 0 м.
• Дисплей: кольоровий РК-екран 480×800.
• Акумулятор: літій-іонний, 4400 мА·год.
• Час автономної роботи: до 10 годин.
• Споживана потужність: 1 Вт.
• Маса: 0,4 кг.
• Розміри: 190×84×52 мм.
• Робоча температура: від −15 °C до +45 °C.
• Температура зберігання: від −20 °C до +55 °C.
• Оновлення системи: підтримується віддалене оновлення.

Для яких завдань підходить CFL-8M

CFL-8M орієнтований на діагностику металевих кабельних ліній, де потрібно знайти місце обриву та проаналізувати відбитий сигнал. Прилад можна використовувати з коаксіальними кабелями, кабелями зв’язку та сигнальними проводами — саме ці типи кабелів зазначені для даної моделі. Максимальна дальність до 8 км у ручному режимі розширює можливості роботи з протяжними лініями, а автоматичний режим до 4 км спрощує перевірку в межах відповідного діапазону.

Кабельний рефлектометр CFL-8M — прилад для діагностики кабельних ліній

CFL-8M поєднує рефлектометричне тестування кабелю, автоматичне цифрове керування підсиленням, ручне підстроювання, розпізнавання сигналів і функцію порівняння форм сигналу. Кольоровий дисплей 480×800 забезпечує візуальне відображення результатів, а процесор ARM разом із FPGA використовується для обробки даних та визначення форми відбитого сигналу.
