Кабельний рефлектометр TDR 10 Power для енергетиків

TDR 10 Power — кабельний рефлектометр для визначення відстані до пошкоджень силових кабелів. Прилад поєднує два методи вимірювання: рефлектометрію низьковольтними імпульсами та метод імпульсного струму. Таке поєднання дозволяє працювати з різними видами несправностей, зокрема обривами, низькоомним і високоомним пошкодженням ізоляції, а також пробоями.

Максимальна дальність вимірювання становить 10 км для обох методів. Рефлектометр підтримує автоматичне виявлення розряду в місці пошкодження та автоматичний розрахунок відстані до нього. Модель призначена для фахівців, які діагностують силові кабельні лінії та визначають ділянки, що потребують подальшої перевірки й ремонту.

Призначення та завдання приладу

Пошук пошкодження підземного силового кабелю ускладнюється тим, що більша частина лінії недоступна для безпосереднього огляду. Визначення відстані до несправності допомагає звузити ділянку пошуку та спланувати подальші роботи. TDR 10 Power призначений саме для такого дистанційного обстеження кабелю.

Рефлектометр застосовують для визначення відстані до обривів і пошкоджень із різним перехідним опором. Низьковольтний імпульсний метод також дозволяє вимірювати довжину кабелю та швидкість поширення хвилі в ньому. Метод імпульсного струму передбачений для роботи з високоомними пошкодженнями й дефектами, що проявляються під час пробою.

Вибір методу залежить від характеру несправності. Наявність двох режимів дає змогу використовувати один рефлектометр для різних діагностичних завдань, водночас враховуючи особливості кабелю та умови проведення випробувань.

Низьковольтний імпульсний метод

У цьому режимі TDR 10 Power використовує відбиття низьковольтного імпульсу для визначення відстані до пошкодження. Метод призначений для пошуку обривів і низькоомних дефектів, а також для вимірювання довжини кабельної лінії та швидкості поширення хвилі.

Для низьковольтного імпульсного вимірювання передбачено шість діапазонів:

• 250 м.
• 500 м.
• 1 км.
• 2,5 км.
• 5 км.
• 10 км.

Набір діапазонів охоплює як короткі ділянки, так і кабельні лінії завдовжки до 10 км. Під час вибору діапазону потрібно враховувати орієнтовну довжину досліджуваного кабелю. Зазначені значення є межами вимірювання цього режиму, а не окремими характеристиками точності.

Метод імпульсного струму

Другий метод використовується для визначення відстані до високоомних пошкоджень і місць пробою. В описі приладу передбачена робота під час високовольтних випробувань з імпульсним пробоєм та пробоєм під дією постійної високої напруги.

Сигнал реєструється струмовим датчиком у заземлювальному провіднику. На відміну від схеми з резистивно-ємнісним дільником для вимірювання імпульсної напруги, у цьому випадку аналізується імпульсний струм. Такий спосіб знімання сигналу передбачає відокремлення вимірювального кола від високовольтного обладнання.

Для методу імпульсного струму доступні п’ять діапазонів:

• 650 м.
• 1,3 км.
• 2,5 км.
• 5 км.
• 10 км.

Максимальна дальність цього режиму також становить 10 км. Водночас його початкові діапазони відрізняються від діапазонів низьковольтного імпульсного методу. Це потрібно враховувати під час порівняння режимів і підготовки вимірювання.

Автоматичне виявлення розряду та розрахунок відстані

TDR 10 Power може автоматично визначати наявність розряду в місці пошкодження та розраховувати відстань до несправності. Ці функції допомагають опрацьовувати результати випробування й отримувати значення, необхідне для подальшого пошуку пошкодженої ділянки.

Виявлення розряду та визначення відстані виконують різні завдання. Перша функція стосується події в місці дефекту, друга — його розташування вздовж кабелю. Поєднання цих можливостей важливе під час роботи з пошкодженнями, які проявляються пробоєм.

Прилад побудований із використанням мікроконтролерної технології SCM. Автоматизоване опрацювання вимірювальних сигналів доповнює два передбачені методи діагностики силових кабельних ліній.

Похибка вимірювання та мертва зона

Характеристики похибки наведено окремо для двох інтервалів відстані. Для відстаней менше 1 км зазначена похибка ≤ ±1 м. Для відстаней понад 1 км — ≤ 0,5%. Під час оцінювання результату потрібно використовувати характеристику, що відповідає фактичній відстані вимірювання.

Для ближньої ділянки кабелю важливим параметром є мертва зона. У TDR 10 Power її заявлене значення становить менше 10 м. Ця характеристика стосується можливостей вимірювання поблизу точки підключення та має враховуватися разом із дальністю й похибкою приладу.

Підбираючи рефлектометр, варто оцінювати ці параметри в сукупності. Дальність визначає межі роботи з кабелем, похибка — точність визначення відстані, а мертва зона — обмеження для найближчої до підключення ділянки.

Автономна робота та габарити

Заявлений час безперервної роботи TDR 10 Power становить 10 годин, час заряджання — 4 години. Такі характеристики дозволяють планувати тривалість діагностичних робіт і підготовку приладу до наступного використання. Зарядний пристрій входить до комплекту постачання.

Потужність приладу становить 2 Вт. Робочий температурний діапазон — від -10 до +40 °C. Під час підготовки до вимірювань необхідно враховувати фактичну температуру навколишнього середовища та зазначені межі експлуатації.

Розміри корпусу становлять 235 × 190 × 110 мм, маса — 2 кг. Ці параметри важливі для організації робочого місця й перевезення вимірювального обладнання між об’єктами.

Технічні характеристики TDR 10 Power

• Тип приладу: кабельний рефлектометр для силових кабелів.
• Методи вимірювання: відбиття низьковольтних імпульсів та імпульсний струм.
• Максимальна дальність: до 10 км для обох методів.
• Діапазони низьковольтного імпульсного методу: 250 м; 500 м; 1 км; 2,5 км; 5 км; 10 км.
• Діапазони методу імпульсного струму: 650 м; 1,3 км; 2,5 км; 5 км; 10 км.
• Похибка для відстані менше 1 км: ≤ ±1 м.
• Похибка для відстані понад 1 км: ≤ 0,5%.
• Мертва зона: <10 м.
• Автоматичне визначення наявності розряду в місці пошкодження: передбачене.
• Автоматичний розрахунок відстані до пошкодження: передбачений.
• Час заряджання: 4 години.
• Час безперервної роботи: 10 годин.
• Потужність: 2 Вт.
• Робоча температура: від -10 до +40 °C.
• Габарити: 235 × 190 × 110 мм.
• Маса: 2 кг.

Комплект постачання

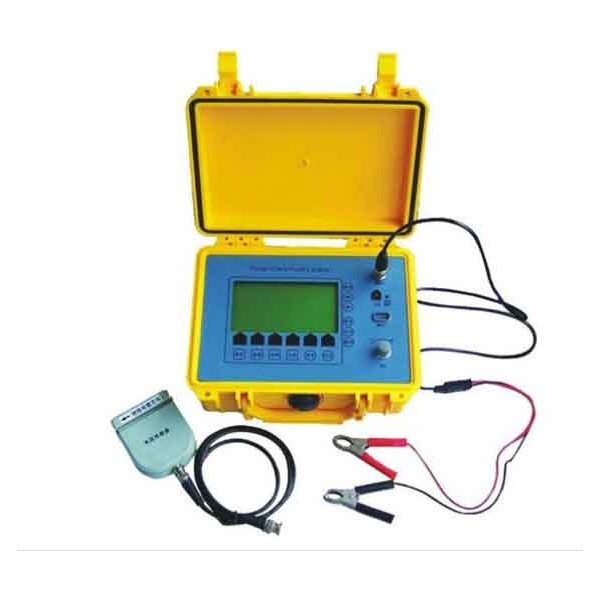

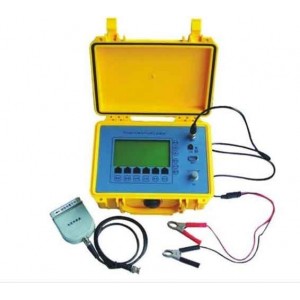

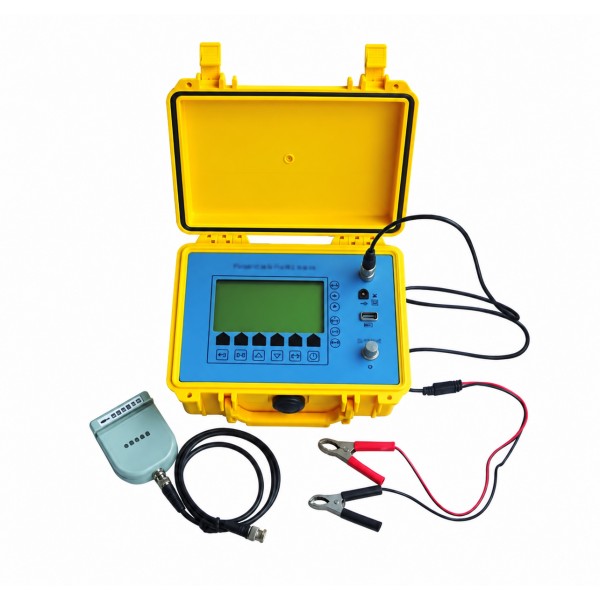

• Кабельний рефлектометр TDR 10 Power — 1 шт.
• Зарядний пристрій — 1 шт.
• Випробувальні проводи — 1 комплект.
• Струмовий датчик — 1 шт.

У комплекті передбачені випробувальні проводи та струмовий датчик, необхідні для підключення приладу відповідно до вибраного методу вимірювання. Наявність струмового датчика відповідає можливості реєстрації імпульсного струму в заземлювальному провіднику.

Для робіт із застосуванням високовольтного випробувального обладнання його склад і параметри потрібно узгоджувати окремо. Наведена комплектація містить рефлектометр, зарядний пристрій, проводи та датчик; високовольтне джерело до цього переліку не включене.

Вибір для діагностики силових кабелів

TDR 10 Power варто розглядати, коли для роботи потрібні обидва методи визначення відстані до пошкодження: низьковольтний імпульсний та метод імпульсного струму. Перед замовленням зіставте довжину кабельних ліній, характер очікуваних несправностей і необхідну точність із характеристиками приладу.

Для обривів і низькоомних пошкоджень передбачений низьковольтний режим. Для високоомних дефектів і пробоїв використовується метод імпульсного струму у відповідній випробувальній схемі. Такий розподіл допомагає оцінити, наскільки функції рефлектометра відповідають вашим діагностичним завданням.

Модель зазначена як можлива заміна рефлектометрів Рейс 205, Рейс 105М1, ИСКРА-3 та ИСКРА-4. Під час заміни обладнання потрібно порівняти потрібні методи вимірювання, діапазони, похибку та комплект підключення. Формулювання «можлива заміна» не означає повної тотожності всіх характеристик цих приладів.
