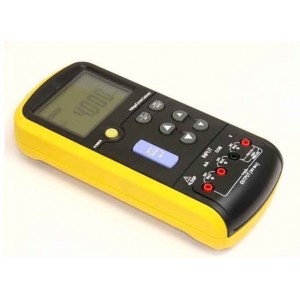

Калібратор струму та напруги CV-431

CV-431 — портативний промисловий калібратор і джерело електричних сигналів, призначений для генерації та вимірювання постійного струму й постійної напруги. Прилад працює зі струмовими сигналами в діапазоні від 0,001 до 24 мА та з напругою до 15 В, тому може використовуватися під час налаштування, перевірки та обслуговування вимірювальних датчиків, вторинних приладів і різного промислового обладнання.

Модель CV-431 поєднує функції джерела сигналу та вимірювального приладу. Користувач може задавати контрольні значення струму або напруги, а також вимірювати відповідні параметри в електричному колі. Такий формат зручний для пусконалагоджувальних, сервісних і лабораторних робіт, де необхідно перевірити реакцію обладнання на заданий сигнал або проконтролювати фактичне значення на вході чи виході пристрою.

Призначення калібратора CV-431

Калібратор CV-431 застосовується для налаштування вимірювальних датчиків, промислового обладнання та вторинних приладів. Серед сфер використання зазначені виробництво, нафтохімічна та видобувна галузі, навчальні заклади, лабораторії й сервісні служби. Прилад може бути корисним там, де потрібно формувати або вимірювати стандартні електричні сигнали під час перевірки контрольно-вимірювальної апаратури.

Режим генерації дає змогу використовувати CV-431 як джерело постійного струму або постійної напруги. У режимі вимірювання прилад контролює відповідний параметр без потреби використовувати окремий вимірювач. Окремо передбачене живлення струмової петлі 24 В, що розширює можливості роботи з обладнанням, яке використовує струмові сигнали.

Генерація постійної напруги

У режимі джерела сигналу CV-431 генерує постійну напругу в діапазонах 0,01…100 мВ та 0,001…15 В. Заявлена точність генерації становить ±(0,015% + 3 зн.). Значення вводиться вручну, що дає можливість послідовно задавати потрібні контрольні точки під час налаштування або перевірки обладнання.

Генерація постійного струму

CV-431 формує постійний струм у діапазоні 0,001…24 мА. Заявлена точність у режимі генерації струму — ±(0,015% + 3). Такий діапазон охоплює типові струмові сигнали, що використовуються у вимірювальних та автоматизованих системах. Завдяки цьому калібратор можна застосовувати для перевірки каналів, які працюють зі струмовим сигналом, і для подачі заданих значень на вхід обладнання.

Для струмової петлі передбачене живлення 24 В з допуском 10%, що дає змогу працювати з елементами контуру, яким потрібне зовнішнє живлення.

Вимірювання постійної напруги та струму

У режимі вимірювання CV-431 визначає постійну напругу в діапазонах 0,01…100 мВ і 0,001…15 В. Для цього режиму передбачений автоматичний вибір діапазону. Це спрощує роботу, коли потрібно переходити між різними рівнями сигналу та контролювати результат без ручного перемикання меж вимірювання.

Постійний струм вимірюється в діапазоні 0,001…24 мА. Для цього режиму зазначена точність ±(0,015% + 3). Поєднання вимірювання та генерації спрощує послідовну перевірку ділянок вимірювального кола.

Під час перевірки обладнання CV-431 можна використовувати послідовно в режимах джерела та вимірювання: подавати задане значення на вхід приладу або каналу, а потім контролювати сигнал у потрібній точці кола. Це зменшує кількість окремих пристроїв, необхідних для базових операцій з постійним струмом і напругою.

Дисплей, входи та захист

Калібратор оснащений 5-розрядним дисплеєм розміром 64 × 42 мм. Вхідний опір становить 2000 кОм, а ємність — менше 100 пФ. Для підключення використовуються захищені вимірювальні щупи з подвійною ізоляцією, що входять до комплекту поставки.

Від перевантаження за напругою передбачений захист до 30 В, а струмовий канал захищений швидкодіючим плавким запобіжником.

Живлення та автоматичне вимкнення

CV-431 може живитися від шести батарей по 1,5 В типу AAA або від мережевого адаптера. Також передбачене автоматичне вимкнення, що допомагає уникати зайвого розряджання батарей.

Габарити та конструкція

Габаритні розміри CV-431 становлять 20 × 9 × 27 см, маса — 1500 г. Калібратор комплектується кейсом для перенесення та зберігання.

Основні технічні характеристики CV-431

• Тип приладу: калібратор, джерело та вимірювач струму і напруги.
• Генерація постійної напруги: 0,01…100 мВ; 0,001…15 В.
• Точність генерації напруги: ±(0,015% + 3 зн.).
• Введення значення напруги: ручне.
• Генерація постійного струму: 0,001…24 мА.
• Точність генерації струму: ±(0,015% + 3).
• Живлення струмової петлі: 24 В / 10%.
• Вимірювання постійної напруги: 0,01…100 мВ; 0,001…15 В.
• Вибір діапазону під час вимірювання напруги: автоматичний.
• Вимірювання постійного струму: 0,001…24 мА.
• Точність вимірювання струму: ±(0,015% + 3).
• Дисплей: 5 знаків, 64 × 42 мм.
• Вхідний опір: 2000 кОм.
• Вхідна ємність: менше 100 пФ.
• Захист від перевантаження за напругою: 30 В.
• Захист струмового входу: швидкодіючий плавкий запобіжник.
• Живлення: 6 батарей 1,5 В типу AAA або мережевий адаптер.
• Автоматичне вимкнення: передбачене.
• Габарити: 20 × 9 × 27 см.
• Маса: 1500 г.

Комплект поставки

• промисловий калібратор CV-431 — 1 шт.;
• вимірювальні щупи — 2 шт.;
• затискачі типу «алігатор» — 2 шт.;
• батареї 1,5 В типу AAA — 6 шт.;
• кейс для перенесення — 1 шт.;
• інструкція з експлуатації — 1 прим.

Сумісність за функціональним призначенням

У характеристиках CV-431 зазначено, що цей калібратор може замінювати C.A 1631, Fluke 705, AXIOMET AX-C800 та INMEL 50. Водночас перед заміною конкретного приладу в уже затвердженій методиці або технологічному процесі доцільно порівняти потрібні діапазони, точність, функції та вимоги до підключення.

Для яких робіт підходить CV-431

CV-431 орієнтований на задачі, де потрібно працювати з постійним струмом і напругою під час налаштування або перевірки контрольно-вимірювальної апаратури. Він може використовуватися під час обслуговування вимірювальних датчиків, вторинних приладів та обладнання, а також у лабораторній і навчальній практиці. Наявність генерації, вимірювання та живлення струмової петлі 24 В дозволяє виконувати кілька типових операцій одним приладом.
