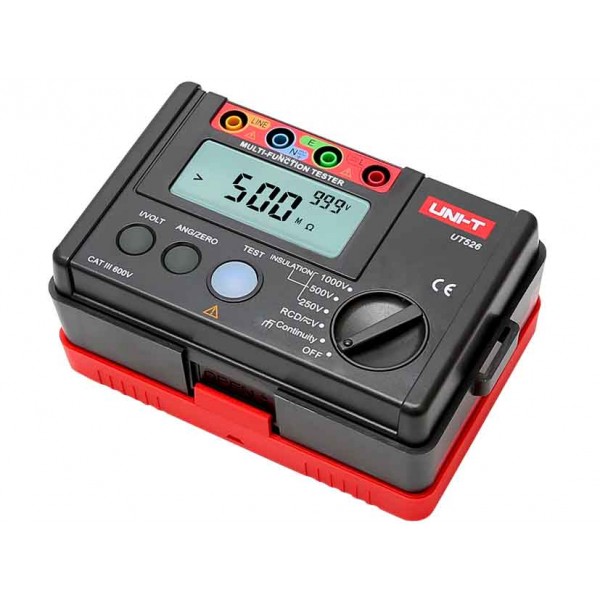

Мегаомметр і тестер ПЗВ UNI-T UT526

UNI-T UT526 — багатофункціональний електровимірювальний прилад для перевірки електроустановок, стану ізоляції та пристроїв захисного вимкнення. Модель поєднує функції мегаомметра, тестера ПЗВ, вимірювача низького опору та вольтметра. Такий набір можливостей дає змогу використовувати один прилад для основних перевірок, пов’язаних з технічним обслуговуванням електропроводки, електрообладнання, систем розподілу живлення та захисних кіл.

Мегаомметр UNI-T UT526 формує тестову напругу 250, 500 або 1000 В та вимірює опір ізоляції залежно від обраного режиму до 200, 300 або 500 МОм. Окремий режим призначений для перевірки ПЗВ із номінальними тестовими струмами 10, 30, 100 і 300 мА. Прилад також вимірює опір у діапазоні до 2000 Ом, постійну й змінну напругу до 440 В та автоматично розпізнає тип вимірюваної напруги.

Призначення UNI-T UT526

UT526 розроблений для комплексної перевірки електричних кіл і може застосовуватися під час монтажу, діагностики, профілактичного обслуговування та контролю електроустановок. Прилад дає змогу оцінювати стан ізоляції кабелів і провідників, перевіряти низькоомні з’єднання, контролювати напругу та визначати час спрацювання пристроїв захисного вимкнення.

Завдяки поєднанню декількох вимірювальних функцій тестер зручний у роботах, де необхідно послідовно виконати різні види перевірок без постійної заміни обладнання. Виробник зазначає можливість застосування UT526 для перевірки систем розподілу електроживлення, систем блискавкозахисту та електропроводки. Прилад орієнтований на контроль параметрів, що безпосередньо пов’язані з безпечною експлуатацією електрообладнання.

Вимірювання опору ізоляції

Основна функція UNI-T UT526 — вимірювання опору ізоляції з вибором однієї з трьох тестових напруг: 250, 500 або 1000 В. Це дає змогу адаптувати режим випробування до конкретного електричного кола або обладнання відповідно до вимог перевірки. Похибка формування тестової напруги становить ±10%.

За тестової напруги 250 В прилад вимірює опір ізоляції від 0,05 до 200 МОм. У режимі 500 В діапазон становить від 0,05 до 300 МОм, а за напруги 1000 В — від 0,05 до 500 МОм. Для цих діапазонів заявлена точність вимірювання ±(5% + 5). Навантажувальний струм становить 1 мА при 250 В на опорі 250 кОм, 1 мА при 500 В на 500 кОм і 1 мА при 1000 В на 1 МОм. Струм короткого замикання — менше 2 мА.

Тестування пристроїв захисного вимкнення

Окремою важливою функцією UT526 є перевірка ПЗВ. Робоча напруга для цього режиму становить 220 В із допустимим відхиленням ±10%, робочий діапазон частоти — 45–65 Гц. Користувач може вибрати тестовий струм 10, 30, 100 або 300 мА. Для тестового струму заявлено допустиме відхилення 0–20%.

Прилад вимірює час спрацювання ПЗВ. Для режиму 10 мА передбачений діапазон до 2000 мс, також використовуються діапазони до 500 мс і до 300 мс залежно від вибраного режиму та тестового струму. Точність вимірювання часу спрацювання вказана як ±(5% + 2). Для тестування ПЗВ передбачене перемикання фази 0°/180°, що розширює можливості перевірки та дає змогу виконувати тест у двох фазових положеннях.

Перевірка низькоомних кіл

UNI-T UT526 може використовуватися для вимірювання низького опору в діапазоні від 0 до 2000 Ом. Ця функція підходить для перевірки електричної цілісності з’єднань і ділянок кола, де важливо контролювати малий опір. Тестова напруга становить близько 5 В, а тестовий струм перевищує 200 мА за умови R < 2 Ом. Заявлена точність вимірювання опору — ±(2% + 5).

Такий режим доповнює вимірювання ізоляції: за допомогою одного приладу можна перевірити як високий опір ізоляційного шару, так і електричну цілісність низькоомного кола. Це особливо корисно під час комплексної діагностики, коли потрібно послідовно перевірити різні параметри електроустановки.

Вимірювання постійної та змінної напруги

UT526 також виконує функцію вольтметра. Діапазон вимірювання постійної напруги становить 0–440 В, змінної — також 0–440 В. Для постійної напруги в специфікації вказана точність ±(5% + 2). Прилад автоматично ідентифікує змінну або постійну напругу, тому користувачеві не потрібно окремо визначати її тип перед кожним вимірюванням. Частота відображається як довідковий параметр.

Керування та індикація

Прилад оснащений дисплеєм розміром 71 × 34 мм із максимальною розрядністю 10000 відліків. Діапазон вибирається вручну. На корпусі передбачені червоні світлові індикатори, які допомагають контролювати стан приладу під час роботи. Є індикація низького рівня заряду батарей, що дає можливість своєчасно замінити елементи живлення.

Для режиму тестування ПЗВ доступне перемикання 0° і 180°. Автоматичне розпізнавання AC/DC напруги спрощує вимірювання, а окремі режими для ізоляції, ПЗВ, низького опору та напруги роблять функціональність приладу зрозумілою для послідовного виконання перевірок.

Основні технічні характеристики

Практичні переваги багатофункціонального тестера

Головна практична особливість UNI-T UT526 полягає в тому, що прилад охоплює відразу кілька типових завдань електротехнічної діагностики. Замість окремого мегаомметра, тестера ПЗВ і приладу для перевірки низькоомних з’єднань користувач отримує один переносний вимірювач. Це спрощує організацію робіт під час виїзного обслуговування, монтажу або планових перевірок.

Три рівні тестової напруги дають можливість вибрати потрібний режим для контролю ізоляції, а верхня межа 500 МОм при 1000 В дозволяє працювати з широким колом електротехнічних об’єктів у межах характеристик приладу. Режим ПЗВ охоплює поширені значення тестового струму 10, 30, 100 і 300 мА. Додаткові вимірювання опору та напруги допомагають отримати більше інформації про стан кола без зміни вимірювального приладу.

Живлення, розміри та комплектація

UNI-T UT526 живиться від шести батарей LR6 напругою 1,5 В. Маса приладу становить 380 г, габарити — 160 × 100 × 71 мм. Такі розміри дозволяють використовувати тестер як переносний інструмент під час робіт на об’єкті та зберігати його разом із вимірювальним приладдям у сумці.

У комплект постачання, зазначений для товару, входять вимірювач UT526, шість батарей 1,5 В, комплект вимірювальних проводів і затискачів, інструкція з експлуатації та сумка для перенесення. Комплектація забезпечує базовий набір приладдя, необхідний для початку роботи з основними режимами тестера.

Кому підійде UNI-T UT526

Мегаомметр і тестер ПЗВ UNI-T UT526 доцільно використовувати фахівцям, яким потрібен універсальний прилад для перевірки електроустановок. Він може бути корисним під час монтажу та обслуговування електропроводки, профілактичного контролю обладнання, перевірки ізоляції, низькоомних з’єднань і роботи пристроїв захисного вимкнення.

Якщо основними завданнями є вимірювання опору ізоляції при 250, 500 і 1000 В, тестування ПЗВ зі струмами до 300 мА та додатковий контроль опору й напруги, UNI-T UT526 поєднує ці функції в одному корпусі. Це робить модель практичним вибором для комплексних електротехнічних перевірок у межах заявлених виробником характеристик.

Поєднання вимірювальних режимів дає змогу використовувати UT526 як єдиний прилад для послідовної перевірки кількох параметрів електричного кола, зберігаючи зрозумілу логіку роботи та контроль результатів на одному дисплеї.
