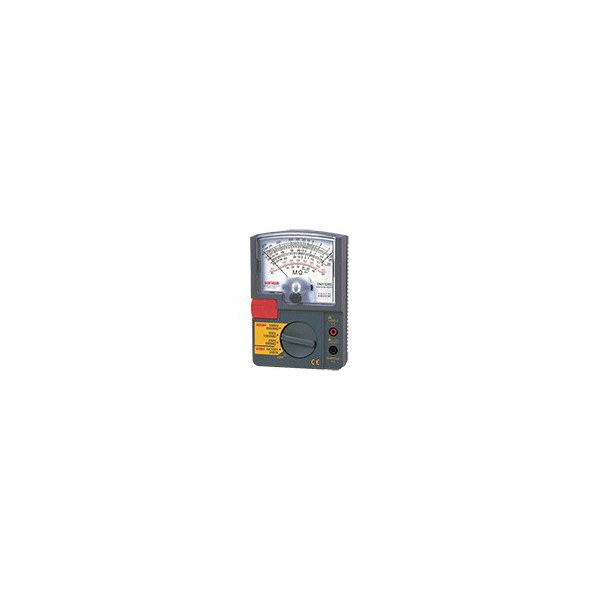

Мегаомметр Sanwa DM1528S — стрілочний вимірювач опору ізоляції до 2000 МОм

Sanwa DM1528S — портативний аналоговий мегаомметр для перевірки опору електричної ізоляції кабелів, провідників, електрообладнання та електричних установок. Прилад оснащений стрілочною шкалою та підтримує три значення випробувальної напруги: 250, 500 і 1000 В. Максимальний вимірюваний опір ізоляції становить 2000 МОм (2 ГОм).

Мегаомметр DM1528S призначений для електротехнічних вимірювань під час монтажу, ремонту, діагностики та технічного обслуговування обладнання. Він дозволяє контролювати стан ізоляції та виявляти відхилення її електричного опору від значень, установлених для конкретного об'єкта.

Особливістю моделі є аналогова стрілочна індикація. На відміну від цифрового дисплея, стрілочна шкала дозволяє візуально спостерігати за зміною показань під час вимірювання. Це зручно, коли опір ізоляції поступово змінюється після подавання випробувальної напруги.

Крім вимірювання опору ізоляції, Sanwa DM1528S підтримує контроль змінної напруги до 600 В і постійної напруги до 60 В. Для обох режимів заявлена похибка ±5% від повного значення шкали.

Прилад працює від однієї батареї 9 В типу «Крона». Компактний корпус розміром 144 × 99 × 43 мм і маса приблизно 310 г дозволяють використовувати його безпосередньо на об'єкті, у ремонтній майстерні або електротехнічній лабораторії.

Для чого призначений мегаомметр DM1528S?

Електрична ізоляція запобігає небажаному проходженню струму між струмопровідними частинами та іншими елементами обладнання. Її стан має важливе значення для безпечної та надійної експлуатації електричних установок.

Із часом характеристики ізоляційних матеріалів можуть змінюватися під впливом температури, вологи, механічних навантажень і тривалої експлуатації. Вимірювання опору ізоляції дозволяє отримати кількісну оцінку одного з основних електричних параметрів ізоляційної системи.

Sanwa DM1528S можна використовувати для таких завдань:

• Перевірка кабельних ліній. Вимірювання опору ізоляції між провідниками та відносно інших елементів кабельної системи.
• Контроль електропроводки. Перевірка ізоляції під час монтажу, ремонту та технічного обслуговування електричних мереж.
• Діагностика електродвигунів. Контроль ізоляції обмоток відповідно до вимог технічної документації обладнання.
• Обслуговування електричних установок. Вимірювання опору ізоляції окремих знеструмлених електричних кіл.
• Ремонт електрообладнання. Перевірка стану ізоляції після виконання ремонтних робіт.
• Профілактичні вимірювання. Періодичний контроль опору ізоляції для порівняння результатів із попередніми перевірками.
• Електротехнічні лабораторії. Виконання вимірювань із використанням установленої випробувальної напруги.

Мегаомметр дозволяє виміряти опір ізоляції, однак сам результат не визначає автоматично її придатність. Для висновку необхідно враховувати тип обладнання, робочу напругу, умови перевірки та встановлені нормативні або експлуатаційні вимоги.

Три значення випробувальної напруги: 250, 500 і 1000 В

Однією з основних характеристик Sanwa DM1528S є можливість вибору випробувальної напруги. Мегаомметр підтримує три номінальні значення постійної напруги, які використовуються для перевірки електричної ізоляції.

Випробувальна напруга 250 В

У режимі 250 В максимальний вимірюваний опір становить 500 МОм. Цей діапазон можна використовувати для перевірки ізоляції електричних кіл та обладнання, документація якого допускає відповідну випробувальну напругу.

Випробувальна напруга 500 В

Режим 500 В дозволяє вимірювати опір ізоляції до 1000 МОм, або 1 ГОм. Він може застосовуватися під час перевірки електропроводки, кабельних ліній та електричних установок, для яких передбачене випробування такою напругою.

Випробувальна напруга 1000 В

У режимі 1000 В верхня межа вимірювання становить 2000 МОм, або 2 ГОм. Цей режим призначений для перевірки ізоляції обладнання, яке допускає випробування напругою 1000 В.

Вибір випробувальної напруги необхідно здійснювати за документацією на об'єкт вимірювання. Використання надмірної напруги може пошкодити електронні компоненти або ізоляційні матеріали, не розраховані на відповідне випробування.

Діапазони вимірювання опору ізоляції

Максимальний опір, який вимірює DM1528S, залежить від вибраної випробувальної напруги. Для кожного режиму передбачена відповідна аналогова шкала.

Наявність трьох діапазонів дозволяє адаптувати вимірювання до характеристик конкретного електричного кола. Оператор вибирає потрібний режим, підключає вимірювальні проводи до знеструмленого об'єкта та зчитує значення опору за відповідною шкалою.

Слід враховувати, що точність аналогового вимірювання залежить від ділянки шкали. Для DM1528S передбачені основна та додаткова ефективні ділянки з різними допустимими похибками.

Точність вимірювання опору ізоляції

Для Sanwa DM1528S виробником заявлено два значення похибки залежно від ділянки шкали:

• ±5% від показання — на першій ефективній ділянці шкали.
• ±10% від показання — на другій ефективній ділянці шкали.

Це означає, що точність приладу не є однаковою в усіх точках вимірювального діапазону. Для правильного оцінювання результату потрібно враховувати положення стрілки та ділянку шкали, на якій виконується відлік.

Зазначені характеристики важливі під час вимірювання високих опорів, коли навіть невелика зміна показань може відповідати значній зміні абсолютного значення.

Для вимірювання змінної та постійної напруги встановлена окрема похибка — ±5% від повного значення шкали. Її не слід плутати з похибкою вимірювання опору ізоляції.

Стрілочна шкала — наочне спостереження за показниками

Sanwa DM1528S оснащений аналоговим стрілочним індикатором. Такий формат відображення відрізняється від цифрових мегаомметрів, у яких результат подається у вигляді числового значення.

Під час подавання випробувальної напруги опір деяких ізоляційних систем може змінюватися протягом певного часу. Стрілочний індикатор дозволяє безпосередньо спостерігати за характером цієї зміни.

Це зручно для спеціалістів, які звикли працювати з аналоговими вимірювальними приладами та оцінювати не лише встановлене значення, а й поведінку стрілки.

Водночас для правильного зчитування результату необхідно використовувати шкалу, що відповідає вибраному режиму, та уникати похибки спостереження через неправильний кут огляду.

Перед початком роботи також потрібно перевірити початкове положення стрілки. За необхідності механічне встановлення виконують відповідно до інструкції з експлуатації.

Вимірювання змінної напруги до 600 В

Крім вимірювання опору ізоляції, DM1528S має функцію вольтметра змінної напруги. Максимальна вимірювана напруга становить 600 В AC.

Цей режим використовується для перевірки наявності та визначення величини змінної напруги в межах установлених характеристик приладу.

Похибка становить ±5% від повного значення шкали. За документацією виробника, точність нормована для синусоїдальної змінної напруги частотою 50–60 Гц.

Функція вимірювання напруги може бути корисною під час підготовки до перевірки ізоляції. Однак саму перевірку опору необхідно виконувати лише після знеструмлення об'єкта та підтвердження відсутності небезпечної напруги.

Вимірювання постійної напруги до 60 В

Мегаомметр підтримує вимірювання постійної напруги в діапазоні від 0 до 60 В. Похибка становить ±5% від повного значення шкали.

Цей режим можна використовувати для перевірки постійної напруги відповідного рівня, наприклад у низьковольтних електричних колах.

Важливо не перевищувати встановлену верхню межу 60 В DC. Режим вимірювання постійної напруги не призначений для контролю вищих значень.

Наявність режимів ACV і DCV робить DM1528S функціональнішим за прилади, призначені виключно для вимірювання опору ізоляції.

Випробувальний струм і особливості роботи

Номінальний випробувальний струм Sanwa DM1528S становить від 1 до 1,2 мА. Цей параметр характеризує роботу вимірювальної системи під час перевірки опору ізоляції.

Виробник також зазначає, що струм короткого замикання не перевищує 3 мА.

Для запуску вимірювання використовується спеціальний перемикач, який підтримує короткочасне та безперервне ввімкнення випробувального режиму.

Короткочасне ввімкнення зручне для окремих вимірювань, а фіксований режим дозволяє підтримувати подавання випробувальної напруги протягом необхідного часу.

Після завершення перевірки важливо вимкнути випробувальну напругу та виконати розрядження об'єкта. Це особливо актуально для кабелів та обладнання, здатного накопичувати електричний заряд.

Функція розрядження після вимірювання

У конструкції DM1528S передбачена функція розрядження електричного заряду після перевірки опору ізоляції.

Під час випробування кабельні лінії та інші об'єкти з електричною ємністю можуть накопичувати заряд. Навіть після припинення подавання випробувальної напруги на них може залишатися небезпечний електричний потенціал.

Для розрядження виробник передбачає відповідний порядок роботи: після вимкнення випробувального режиму вимірювальні проводи залишають підключеними до об'єкта до завершення процесу розрядження.

Процес супроводжується зміною положення стрілки. Від'єднувати проводи можна лише після виконання передбаченої інструкцією процедури та переконання у відсутності залишкової напруги.

Ця функція є важливою частиною безпечної роботи з мегаомметром і не скасовує необхідності дотримання встановлених електротехнічних правил.

Технічні характеристики Sanwa DM1528S

Живлення від батареї 9 В

Sanwa DM1528S працює від однієї батареї напругою 9 В типу «Крона». Автономне живлення дозволяє використовувати мегаомметр без підключення до електромережі.

Це зручно під час проведення вимірювань на різних об'єктах, зокрема у виробничих приміщеннях, на ділянках монтажу електропроводки та під час виїзних перевірок.

Для контролю стану джерела живлення передбачений режим BATTERY CHECK. Перевіряти батарею рекомендується перед вимірюванням опору ізоляції, оскільки недостатній заряд може впливати на правильність результатів.

Прилад має габаритні розміри 144 × 99 × 43 мм і масу 310 г. Компактне виконання дозволяє переносити його разом із вимірювальними проводами та іншим електротехнічним інструментом.

Комплектація мегаомметра DM1528S

Стандартний комплект постачання містить:

• Мегаомметр Sanwa DM1528S — 1 шт.
• Комплект з'єднувальних вимірювальних проводів TL-508S — 1 компл.
• Керівництво з експлуатації російською мовою — 1 шт.
• Батарея 9 В типу «Крона» — 1 шт.

Комплектні вимірювальні проводи призначені для підключення мегаомметра до об'єкта перевірки. Перед початком роботи необхідно перевірити цілісність ізоляції проводів та справність контактних елементів.

Порівняння з мегаомметрами ЕCО та М4100

За призначенням Sanwa DM1528S може розглядатися як альтернатива традиційним стрілочним мегаомметрам, зокрема ЕCО-202/1, ЕCО-210/1 і М4100/3.

Перевагою використання DM1528S у відповідних завданнях є поєднання трьох значень випробувальної напруги, стрілочної індикації, можливості вимірювання напруги та компактного корпусу.

Водночас заміна одного вимірювального приладу іншим потребує порівняння технічних характеристик. Перед використанням замість конкретної моделі необхідно перевірити діапазон вимірювання, випробувальну напругу, точність і вимоги до метрологічного забезпечення.

На що звернути увагу під час вибору мегаомметра?

Під час вибору вимірювача опору ізоляції насамперед необхідно визначити допустиму випробувальну напругу для обладнання, яке планується перевіряти.

DM1528S підтримує три значення — 250, 500 і 1000 В. Ці режими охоплюють різні завдання перевірки ізоляції, однак вибирати їх слід за технічною документацією об'єкта.

Другий критерій — потрібний діапазон опору. Максимальне значення для цієї моделі становить 2 ГОм. Якщо необхідно вимірювати вищі значення, потрібно розглядати мегаомметри з більшим діапазоном.

Також слід враховувати тип індикації. Аналоговий мегаомметр може бути зручним для спостереження за зміною показників, тоді як цифрові моделі призначені для безпосереднього числового зчитування результатів.

Для регулярних вимірювань важливі також маса приладу, автономність, комплектність вимірювальних проводів і можливість перевірки стану батареї.

Купити мегаомметр Sanwa DM1528S в Україні

Sanwa DM1528S — стрілочний мегаомметр для перевірки опору ізоляції електричних кіл, кабелів та електрообладнання. Прилад підтримує випробувальну напругу 250, 500 і 1000 В, вимірює опір до 2000 МОм та додатково дозволяє контролювати змінну напругу до 600 В і постійну до 60 В.

Його особливостями є аналогова індикація, номінальний випробувальний струм 1–1,2 мА, функція перевірки батареї та можливість розрядження об'єкта після випробування ізоляції.

Мегаомметр має масу приблизно 310 г і працює від стандартної батареї 9 В. До комплекту входять вимірювальні проводи TL-508S, батарея та керівництво з експлуатації.

Перед тим як купити Sanwa DM1528S в Україні, рекомендується перевірити необхідну випробувальну напругу, вимоги до точності та відповідність діапазону вимірювання конкретному обладнанню. Вартість приладу уточнюється під час замовлення.
