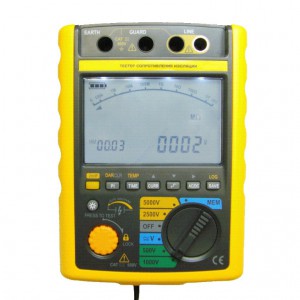

Тераомметр CV-512 — тестер опору ізоляції до 1,2 ТОм і 5 кВ

CV-512 — програмований портативний тераомметр для перевірки опору ізоляції електрообладнання. Прилад формує випробувальну постійну напругу 500, 1000, 2500 або 5000 В і дає змогу вимірювати опір ізоляції до 1,2 ТОм. Крім основного режиму, тестер підтримує вимірювання струму витоку, постійної та змінної напруги, а також температури. Завдяки поєднанню високовольтного тестування, вбудованої пам’яті та USB-інтерфейсу CV-512 підходить для діагностики стану ізоляції електричних кіл та обладнання з подальшим збереженням і обробкою результатів.

Прилад розрахований на роботу як у ручному, так і в автоматичному режимі. Під час автоматичного тестування CV-512 самостійно вибирає діапазон вимірювання. Для оцінювання зміни опору ізоляції в часі передбачено визначення поляризаційного індексу та відношення діелектричної абсорбції. Також доступні ступінчасте й температурне тестування, що розширює можливості приладу під час перевірки електрообладнання та аналізу стану його ізоляції.

Основні можливості CV-512

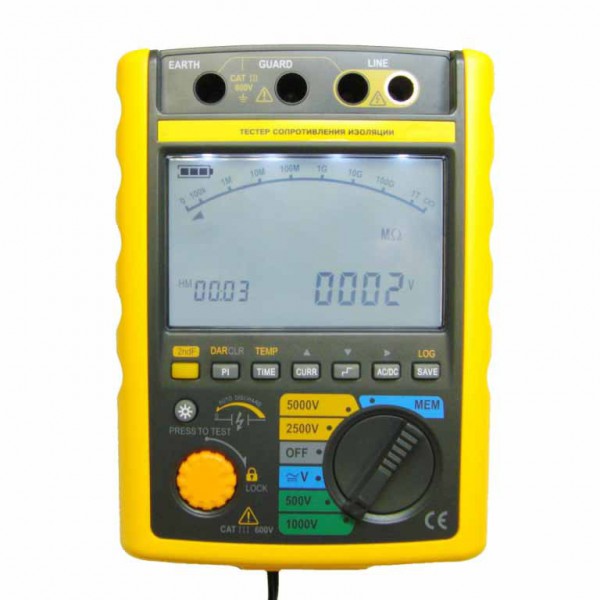

Тераомметр CV-512 оснащений широким багатофункціональним РК-дисплеєм на 9999 відліків із контрастним білим підсвічуванням. Додатково використовується 36-сегментна графічна шкала. На екрані можуть одночасно відображатися значення випробувальної напруги, опору ізоляції та струму витоку, що спрощує контроль параметрів під час проведення тесту. Також на дисплей можуть виводитися температура, показання годинника реального часу та службова інформація.

Швидкість вимірювання становить близько 0,5 вимірювання за секунду. Базова похибка під час тестування опору ізоляції — ±(5% + 3 одиниці молодшого розряду), а для значень понад 100 ГОм у технічній таблиці вказано похибку ±20%. Для високовольтного вимірювального обладнання важливо не лише отримати числове значення, а й простежити його зміну в часі, тому CV-512 оснащений вбудованим реєстратором та годинником реального часу.

• випробувальна напруга: 500, 1000, 2500 і 5000 В DC;
• вимірювання опору ізоляції до 1,2 ТОм;
• автоматичний вибір діапазону під час автоматичного тестування;
• визначення поляризаційного індексу та відношення діелектричної абсорбції;
• ступінчасте тестування та температурне тестування;
• вимірювання струму витоку;
• вимірювання постійної напруги до ±1000 В;
• вимірювання змінної напруги 30–600 В, 50/60 Гц;
• два режими реєстратора — ручний та автоматичний;
• енергонезалежна пам’ять на 760 записів;
• ізольований USB-інтерфейс для підключення до ПК;
• програмне калібрування без розкриття корпусу;
• живлення від батарей або електромережі.

Реєстрація даних і робота з ПК

Внутрішня енергонезалежна пам’ять CV-512 розрахована на 760 комірок даних: 260 записів для ручного збереження та 500 оперативних записів. Вбудований годинник реального часу дає змогу прив’язувати результати до часу проведення вимірювань і виконувати точні часові тести за таймером. Такий формат особливо зручний, коли необхідно не лише зафіксувати одне значення, а й оцінити динаміку опору ізоляції протягом заданого інтервалу.

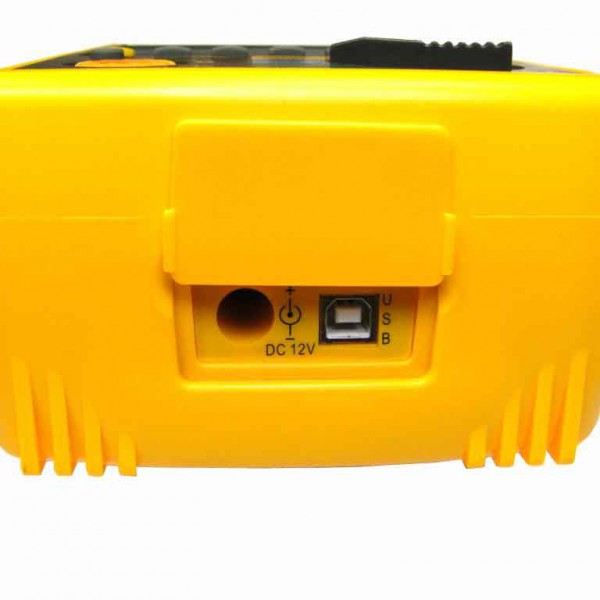

Для передавання результатів на комп’ютер передбачений ізольований USB-інтерфейс. У комплекті є USB-кабель і програмне забезпечення на CD-диску. Підключення до ПК розширює можливості подальшої обробки та збереження отриманих даних без необхідності вручну переносити всі показання з дисплея.

Режими випробування ізоляції

CV-512 підтримує кілька варіантів перевірки ізоляції. У стандартному режимі користувач обирає необхідну випробувальну напругу відповідно до завдання. В автоматичному режимі прилад виконує автоматичний вибір вимірювального діапазону. Для оцінювання часових характеристик ізоляції може використовуватися автоматичне визначення відношення опору у два задані моменти часу, на основі якого визначається поляризаційний індекс або відношення діелектричної абсорбції.

Ступінчасте тестування передбачає послідовне вимірювання опору при п’яти значеннях випробувальної напруги. Окремо доступний режим температурного тестування. Наявність цих режимів дає змогу використовувати один тестер для різних сценаріїв контролю ізоляції без переходу на інший вимірювальний прилад.

Технічні характеристики тестера CV-512

Тестування ізоляції

Вимірювання струму витоку

Вимірювання постійної та змінної напруги

Вимірювання температури

Конструкція, живлення та експлуатація

Тестер має габаритні розміри 210 × 155 × 95 мм і масу близько 1750 г. Прилад може працювати від восьми батарей 1,5 В типу C (LR14) або від електромережі через адаптер 220 В / 12 В. Під час автономної роботи доступна функція автоматичного вимкнення, яка допомагає економити заряд елементів живлення. Інтервал до автоматичного вимкнення користувач може встановити в межах від 0 до 60 хвилин.

Програмне калібрування дає змогу виконувати налаштування CV-512 у польових умовах без розкриття корпусу. На дисплеї передбачений індикатор розряду батарей, тому оператор може контролювати стан джерела живлення перед проведенням високовольтних випробувань.

Для яких завдань підходить CV-512

Основне призначення CV-512 — перевірка опору ізоляції електрообладнання та електричних кіл, які необхідно випробовувати постійною напругою до 5 кВ. Верхня межа вимірювання 1,2 ТОм дає змогу працювати з високими значеннями опору, а чотири основні рівні випробувальної напруги дозволяють вибирати режим відповідно до конкретного об’єкта та методики випробувань.

Можливість вимірювати струм витоку, постійну й змінну напругу доповнює функціональність тераомметра. При цьому реєстратор, годинник реального часу, пам’ять і USB-з’єднання роблять CV-512 зручним не лише для разової перевірки, а й для документування серії вимірювань та подальшого аналізу результатів на комп’ютері.

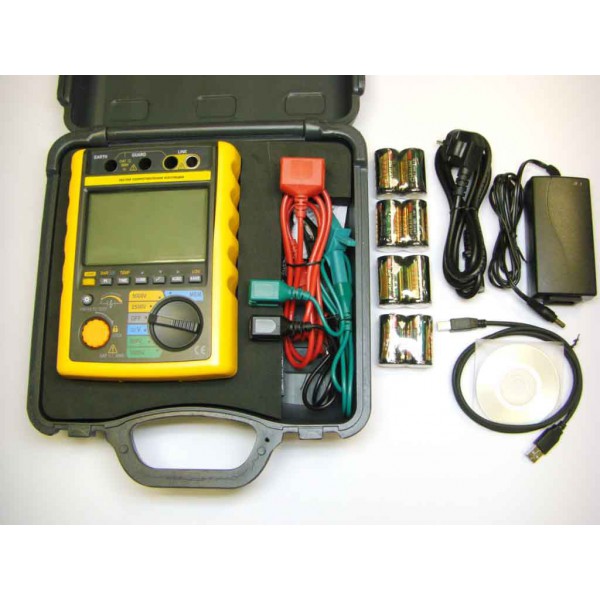

Комплект постачання CV-512

• тестер ізоляції CV-512 — 1 шт.;
• тестові проводи із затискачами «крокодил» — 3 шт.;
• кабель USB-інтерфейсу — 1 шт.;
• CD-диск із програмним забезпеченням — 1 шт.;
• батарея 1,5 В типу C (LR14) — 8 шт.;
• адаптер живлення — 1 шт.;
• мережевий шнур — 1 шт.;
• керівництво з експлуатації російською мовою — 1 шт.;
• жорсткий кейс для перенесення — 1 шт.

Сумісність за призначенням та аналоги

За даними вихідної картки товару, тераомметр CV-512 повністю або частково замінює тестери ізоляції AM-2125 Aktakom, MI-2077 Metrel, Megger MIT 510 і тераомметр Е6-13А, а також зазначений як ідентичний приладу KEW 3125. Під час заміни конкретної моделі доцільно порівнювати необхідні випробувальні напруги, діапазони вимірювання та функціональні режими відповідно до завдання.

CV-512 поєднує функції високовольтного тестера опору ізоляції, тераомметра, вимірювача струму витоку та напруги з можливістю реєстрації результатів. Діапазон до 1,2 ТОм, випробувальна напруга до 5000 В, пам’ять на 760 записів і USB-підключення до ПК роблять прилад придатним для системного контролю ізоляції та роботи з великими масивами вимірювальних даних.
