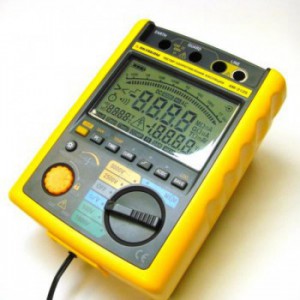

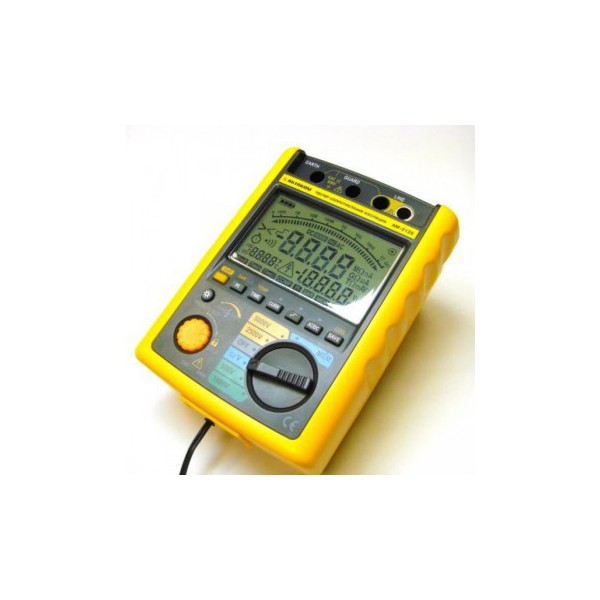

Мегаомметр / тераомметр АМ-2125 — тестер опору ізоляції до 1,2 ТОм

АМ-2125 — високовольтний цифровий тестер опору ізоляції, призначений для вимірювання опору до 1,2 ТОм. Прилад підтримує чотири значення випробувальної напруги: 500, 1000, 2500 і 5000 В. Завдяки широкому діапазону вимірювання та тестовій напрузі до 5 кВ мегаомметр можна використовувати для контролю стану ізоляції електротехнічного обладнання, кабелів, електричних кіл та інших об’єктів, параметри яких відповідають можливостям приладу.

Крім вимірювання опору ізоляції, АМ-2125 дозволяє контролювати струм витоку, постійну та змінну напругу, а також температуру. Це розширює можливості приладу під час діагностики електричних систем і дозволяє виконувати декілька видів перевірок одним вимірювачем. Для передавання результатів на комп’ютер передбачене USB-підключення.

Мегаомметр АМ-2125 може працювати автономно від восьми батарей напругою 1,5 В. У комплекті також передбачений адаптер живлення та мережевий шнур. Габаритні розміри приладу становлять 210 × 155 × 95 мм, що дозволяє використовувати його як переносний вимірювальний інструмент для лабораторних, сервісних і виїзних робіт.

Вимірювання опору ізоляції

Основною функцією АМ-2125 є вимірювання високих значень електричного опору ізоляції. Верхня межа вимірювання становить 1,2 ТОм. Такий діапазон дозволяє контролювати ізоляційні властивості об’єктів, для яких звичайного мультиметра або низьковольтного омметра недостатньо.

Під час перевірки ізоляції прилад формує підвищену постійну тестову напругу. Користувач може вибрати одне з чотирьох номінальних значень — 500, 1000, 2500 або 5000 В. Вибір конкретної напруги залежить від вимог до об’єкта випробування та нормативів, за якими проводиться перевірка.

Можливість використовувати декілька тестових напруг робить АМ-2125 придатним для різних завдань контролю ізоляції. Один прилад можна застосовувати для об’єктів, перевірка яких потребує як 500 або 1000 В, так і підвищених випробувальних напруг 2500 чи 5000 В.

Тестова напруга 500, 1000, 2500 і 5000 В

АМ-2125 має чотири фіксовані рівні випробувальної напруги. Значення 500 В і 1000 В використовуються для перевірок у відповідних низьковольтних діапазонах, а режими 2500 В і 5000 В дозволяють працювати з об’єктами, для яких необхідна вища тестова напруга.

Під час використання високої випробувальної напруги необхідно дотримуватися правил електробезпеки та вимог до конкретного обладнання. Перед тестуванням слід переконатися, що обраний рівень напруги допускається для об’єкта, який перевіряється.

Вимірювання струму витоку

Окрім вимірювання опору ізоляції, АМ-2125 підтримує вимірювання струму витоку. Ця функція доповнює основний режим роботи мегаомметра та дозволяє отримувати додаткову інформацію про електричні характеристики ізоляції.

Контроль струму витоку корисний під час комплексної перевірки ізоляційного стану обладнання. Користувач може оцінювати не тільки розраховане значення опору, але й величину струму, що проходить через ізоляцію під дією прикладеної напруги.

Поєднання вимірювання опору до тераомного діапазону та контролю струму витоку робить АМ-2125 спеціалізованим приладом саме для діагностики ізоляції, а не просто універсальним вимірювачем електричного опору.

Вимірювання постійної та змінної напруги

АМ-2125 має додаткову функцію вимірювання напруги. За даними картки товару, прилад вимірює постійну напругу до 1000 В із похибкою 2%. Також передбачене вимірювання змінної напруги.

Можливість контролювати напругу без використання окремого приладу зручна під час підготовки до вимірювання опору ізоляції. Це дозволяє перевіряти електричні параметри досліджуваного кола в межах функціональних можливостей АМ-2125.

Функцію вимірювання напруги слід розглядати як додаткову можливість тестера. Основне призначення моделі залишається незмінним — високовольтне вимірювання опору ізоляції з тестовою напругою до 5000 В.

Вимірювання температури

Серед додаткових функцій АМ-2125 передбачене вимірювання температури. Наявність цього режиму дозволяє враховувати температурні умови під час проведення випробувань і фіксації результатів.

Температура може мати значення при оцінюванні стану ізоляції, тому можливість отримати відповідне значення безпосередньо за допомогою вимірювального приладу спрощує комплексну перевірку. При порівнянні результатів, отриманих у різний час, доцільно враховувати умови, за яких проводилися вимірювання.

USB-підключення до комп’ютера

Для обміну даними з комп’ютером АМ-2125 оснащений USB-інтерфейсом. У комплект постачання входять USB-кабель і CD-диск із програмним забезпеченням. Це дозволяє використовувати прилад не тільки для безпосереднього контролю показань, але й для подальшої роботи з результатами на ПК.

USB-з’єднання особливо зручне під час регулярних перевірок, коли результати необхідно систематизувати або зберігати для подальшого аналізу. Наявність цифрового інтерфейсу розширює можливості АМ-2125 порівняно з простими аналоговими мегаомметрами, які використовуються тільки для локального зчитування показань.

Живлення АМ-2125

Для автономної роботи тестер використовує вісім батарей типу C (LR14) напругою 1,5 В. Батарейне живлення дозволяє проводити вимірювання там, де немає можливості підключити прилад безпосередньо до електромережі.

У комплекті також передбачені адаптер живлення та мережевий шнур. Таким чином, користувач може вибирати відповідний варіант живлення залежно від умов експлуатації — автономний від батарей або від мережі через адаптер.

Технічні характеристики мегаомметра АМ-2125

Основні особливості АМ-2125

• вимірювання опору ізоляції до 1,2 ТОм;
• чотири значення тестової напруги — 500, 1000, 2500 і 5000 В;
• максимальна випробувальна напруга 5 кВ;
• вимірювання струму витоку;
• вимірювання постійної напруги до 1000 В;
• вимірювання змінної напруги;
• вимірювання температури;
• USB-зв’язок із комп’ютером;
• автономне живлення від 8 батарей типу C (LR14);
• можливість живлення через мережевий адаптер;
• тестові проводи із затискачами типу «крокодил»;
• жорсткий кейс для зберігання та транспортування.

Для яких завдань призначений тестер ізоляції

АМ-2125 доцільно застосовувати там, де необхідно вимірювати високий опір ізоляції з використанням тестової напруги до 5 кВ. Прилад може використовуватися під час діагностики електротехнічного обладнання, перевірки ізоляційних матеріалів, кабельних ліній та електричних кіл у межах його технічних характеристик.

Високий максимальний діапазон до 1,2 ТОм особливо важливий для об’єктів із якісною ізоляцією, де значення опору значно перевищують межі звичайних омметрів і мультиметрів. У такому випадку АМ-2125 працює не тільки як мегаомметр, а й як тераомметр.

Наявність тестових напруг 500, 1000, 2500 і 5000 В дає можливість підбирати режим перевірки відповідно до вимог конкретного обладнання. Перед випробуванням необхідно визначити допустиму тестову напругу для об’єкта та не перевищувати її.

Комплект постачання АМ-2125

Комплектація дозволяє підготувати прилад до роботи без окремого придбання основних вимірювальних проводів, батарей або адаптера живлення. Жорсткий кейс полегшує зберігання комплекту та його транспортування між місцями проведення вимірювань.

Підключення АМ-2125 до ПК

USB-інтерфейс дозволяє підключити тестер опору ізоляції до комп’ютера. Для цього в комплект входять відповідний кабель і програмне забезпечення. Така можливість корисна при проведенні серійних або регулярних перевірок, коли результати вимірювань необхідно переносити в електронну форму.

Підключення до ПК доповнює автономний формат роботи приладу. АМ-2125 можна використовувати без комп’ютера безпосередньо на об’єкті, а при необхідності — підключити до ПК для роботи з даними через передбачений інтерфейс.

АМ-2125 — мегаомметр із тестовою напругою до 5000 В

АМ-2125 поєднує широкий діапазон вимірювання опору ізоляції до 1,2 ТОм і чотири рівні випробувальної напруги. Режими 500, 1000, 2500 і 5000 В дозволяють використовувати один прилад для різних завдань високовольтної перевірки ізоляції відповідно до вимог конкретного обладнання.

Додаткові можливості включають вимірювання струму витоку, напруги та температури. USB-інтерфейс забезпечує зв’язок із комп’ютером, а автономне живлення від восьми батарей типу C дозволяє використовувати тестер під час виїзних вимірювань.

Завдяки максимальному опору 1,2 ТОм АМ-2125 можна використовувати як мегаомметр і тераомметр. Прилад орієнтований на завдання, де необхідно оцінити стан електричної ізоляції за допомогою підвищеної тестової напруги та отримати кількісне значення її опору.
