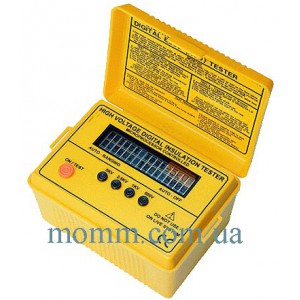

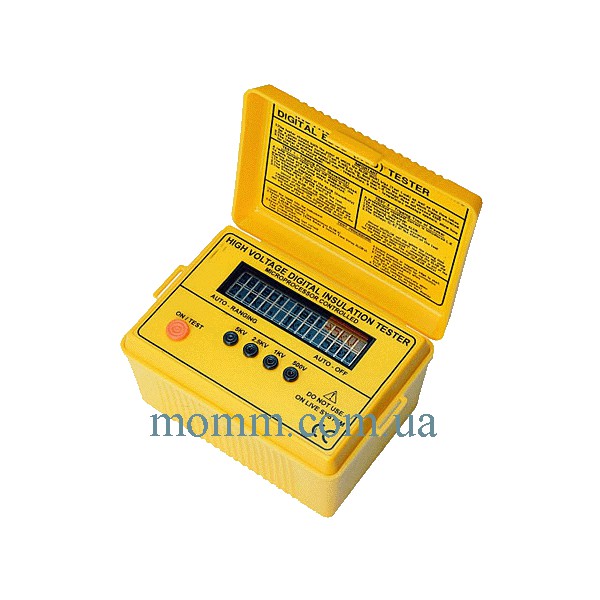

Мегаомметр SEW 2804 IN — вимірювач опору ізоляції до 500 ГОм

Мегаомметр SEW 2804 IN — цифровий вимірювач опору ізоляції, призначений для визначення стану та властивостей ізоляції за допомогою випробувальної постійної напруги до 10 кВ. Прилад підтримує чотири фіксовані значення тестової напруги: 1000 В, 2500 В, 5000 В і 10000 В. Максимальна межа вимірювання опору ізоляції залежить від вибраної напруги та сягає 500 ГОм.

SEW 2804 IN поєднує високовольтне тестування ізоляції з автоматичним вибором межі вимірювання та мікропроцесорним керуванням. Прилад оснащений дворядковим РК-дисплеєм формату 2 × 16 символів із лінійною шкалою, що дає змогу контролювати результати вимірювання та перебіг тесту. Для додаткового контролю передбачена індикація тривалості випробування, а також індикатори наявності небезпечної напруги в колі.

Однією з важливих особливостей моделі є широкий діапазон випробувальної напруги. Користувач може вибрати один із чотирьох рівнів відповідно до завдання: 1 кВ, 2,5 кВ, 5 кВ або 10 кВ. Для кожного рівня встановлена своя верхня межа вимірювання опору. За напруги 1 кВ прилад вимірює опір до 50 ГОм, за 2,5 кВ — до 125 ГОм, за 5 кВ — до 250 ГОм, а за максимальної тестової напруги 10 кВ — до 500 ГОм.

Основні особливості SEW 2804 IN

Мікропроцесорне керування спрощує роботу з приладом і забезпечує виконання основних функцій контролю під час вимірювання. Межа вимірювання вибирається автоматично, тому оператору не потрібно вручну перемикати діапазони опору залежно від отриманого значення.

• Випробувальна напруга: 1000 В, 2500 В, 5000 В і 10000 В.
• Максимальний вимірюваний опір: до 500 ГОм.
• Мікропроцесорне керування роботою вимірювача.
• Автоматичний вибір межі вимірювання опору ізоляції.
• Індикатори небезпечної напруги у вимірювальному колі.
• Контроль джерел живлення та система економного використання батарей.
• Автоматичне вимкнення живлення після періоду бездіяльності.
• Індикація тривалості тестування під час проведення вимірювання.
• Автоматичне припинення тесту у разі пробою ізоляції.
• Дворядковий РК-дисплей 2 × 16 із лінійною шкалою.
• Два режими вимірювання: швидкий та повільний.
• Маса приладу: 1000 г.

Випробування ізоляції напругою до 10 кВ

Основне призначення мегаомметра SEW 2804 IN — вимірювання високих значень опору ізоляції постійною випробувальною напругою. Наявність чотирьох рівнів тестової напруги дає можливість виконувати вимірювання в різних режимах без використання окремого приладу для кожного діапазону.

На найнижчому рівні 1000 В доступне вимірювання опору до 50 ГОм. Підвищення випробувальної напруги до 2500 В розширює межу до 125 ГОм. За напруги 5000 В верхня межа становить 250 ГОм, а в режимі 10000 В прилад здатний вимірювати опір ізоляції до 500 ГОм. Така залежність межі вимірювання від тестової напруги чітко визначена технічними характеристиками моделі.

Похибка вимірювання також залежить від величини опору. Для значень до 50 ГОм вона становить 3%, а для значень понад 50 ГОм — 5%. Це дає змогу заздалегідь оцінювати точність результату відповідно до фактичного діапазону вимірювання.

Швидкий і повільний режими тестування

SEW 2804 IN підтримує два режими проведення вимірювань. Швидкий тест, який також є енергоощадним режимом, триває менше ніж 15 секунд. Повільний тест має тривалість менше ніж 100 секунд. Завдяки цьому оператор може вибирати режим відповідно до поточного завдання та необхідної тривалості випробування.

Під час роботи прилад відображає час тривалості тесту. Така індикація особливо корисна під час контрольованого випробування, оскільки користувач бачить не лише значення опору, а й тривалість процесу. У разі пробою ізоляції тест автоматично припиняється, що є важливою функцією контролю високовольтного вимірювання.

Автоматичний вибір діапазону та контроль живлення

Вимірювач опору ізоляції SEW 2804 IN автоматично вибирає межу вимірювання. Це скорочує кількість ручних операцій і робить роботу з широким діапазоном опору зручнішою. Отримане значення відображається на РК-дисплеї, а лінійна шкала доповнює цифрову індикацію.

Для автономної роботи прилад використовує вісім батарей типу AA по 1,5 В. У конструкції передбачені система контролю джерел живлення та функція економії їхнього ресурсу. Після періоду бездіяльності живлення автоматично вимикається, що допомагає уникати зайвого розряджання батарей, якщо прилад залишили увімкненим.

Комплект постачання вже містить вісім батарей AA, тому джерела живлення зазначеного типу входять до штатної комплектації приладу.

Дисплей та індикація

SEW 2804 IN оснащений дворядковим рідкокристалічним індикатором 2 × 16 символів із додатковою лінійною шкалою. На дисплеї відображається інформація, необхідна для контролю вимірювання. Окремо реалізована індикація тривалості тесту.

Прилад також має індикатори наявності небезпечної напруги в електричному колі. Оскільки вимірювання опору ізоляції виконуються за допомогою високої постійної напруги до 10 кВ, така індикація є важливою частиною контролю процесу тестування.

Технічні характеристики мегаомметра SEW 2804 IN

Особливості проведення вимірювань

Під час вибору режиму необхідно враховувати, що верхня межа опору безпосередньо пов’язана зі встановленою тестовою напругою. Якщо вибрано 1 кВ, максимальне значення становить 50 ГОм. Для 2,5 кВ межа збільшується до 125 ГОм, для 5 кВ — до 250 ГОм, а повний діапазон до 500 ГОм доступний за випробувальної напруги 10 кВ.

Такий поділ характеристик дозволяє одразу визначити можливості приладу для потрібного режиму, не орієнтуючись лише на максимальний показник 500 ГОм. Це важливо під час підбору мегаомметра за необхідною тестовою напругою та очікуваним рівнем опору ізоляції.

Прилад не потребує ручного перемикання межі опору — ця операція здійснюється автоматично. Під час тестування користувач контролює перебіг вимірювання за дисплеєм та індикаторами. Якщо відбувається пробій ізоляції, тест автоматично зупиняється.

Живлення та портативне виконання

Габаритні розміри SEW 2804 IN становлять 170 × 120 × 95 мм, а маса — 1000 г. Живлення від восьми стандартних батарей AA забезпечує автономну роботу без необхідності постійного підключення до зовнішнього джерела живлення.

До комплекту входить плечовий ремінь, що відповідає портативному виконанню приладу. Водночас високовольтний тестер зберігає можливість роботи з випробувальною напругою до 10000 В і вимірюванням опору до 500 ГОм.

Комплектація SEW 2804 IN

• прилад SEW 2804 IN — 1 шт.;
• керівництво з експлуатації російською мовою;
• затискач типу «крокодил» — 2 шт.;
• плечовий ремінь — 1 шт.;
• батарейки типу AA — 8 шт.

Що варто врахувати під час вибору

Під час порівняння SEW 2804 IN з іншими вимірювачами опору ізоляції доцільно звернути увагу насамперед на чотири ключові характеристики: максимальну випробувальну напругу 10 кВ, верхню межу опору 500 ГОм, похибку залежно від діапазону та підтримку швидкого й повільного режимів тестування.

Модель має автоматичний вибір межі, індикацію небезпечної напруги, контроль джерел живлення, автоматичне вимкнення після простою та зупинку тестування у разі пробою ізоляції. При цьому SEW 2804 IN автоматично не обчислює коефіцієнт абсорбції. Якщо така автоматична функція є обов’язковою для конкретного завдання, цю особливість потрібно враховувати під час вибору приладу.

SEW 2804 IN для високовольтного контролю ізоляції

SEW 2804 IN — мегаомметр із випробувальною напругою від 1 до 10 кВ та максимальним діапазоном вимірювання опору ізоляції до 500 ГОм. Він підтримує автоматичний вибір межі, два режими тривалості тестування, відображення часу тесту та автоматичне припинення вимірювання у разі пробою ізоляції.

Мікропроцесорне керування, дворядковий РК-дисплей, контроль стану живлення та автономна робота від восьми батарей AA доповнюють основні вимірювальні можливості моделі. За маси 1 кг та габаритів 170 × 120 × 95 мм прилад поєднує випробувальну напругу до 10 кВ із портативним виконанням.
