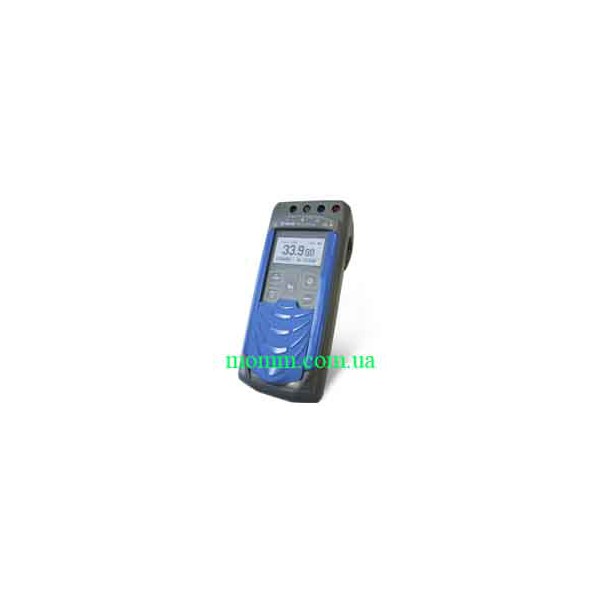

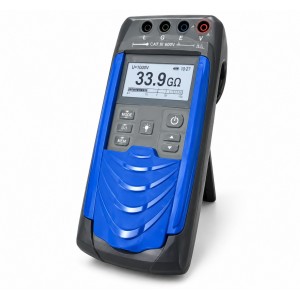

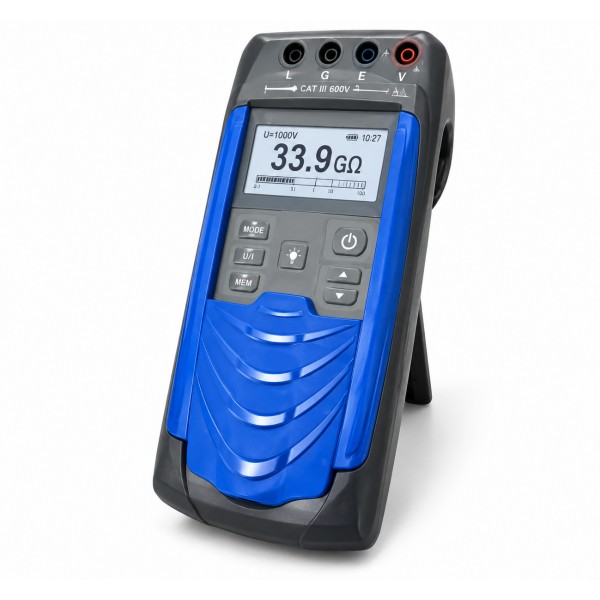

Цифровий мегаомметр Е6-32

Мегаомметр Е6-32 — цифровий вимірювальний прилад для контролю опору ізоляції знеструмлених об'єктів. Прилад вимірює опір ізоляції до 300 ГОм і дає змогу задавати випробувальну напругу в діапазоні від 50 до 2500 В із кроком 10 В. Окрім основного режиму мегаомметра, Е6-32 підтримує вимірювання електричного опору провідників у режимі омметра, контроль параметрів пристроїв захисту від перенапруги, вимірювання змінної напруги, а також визначення коефіцієнтів абсорбції та поляризації.

Е6-32 поєднує декілька видів електротехнічних вимірювань в одному корпусі. Це дає змогу використовувати один прилад для перевірки стану ізоляції, контролю металозв'язку та вимірювання параметрів ОПН і розрядників у межах характеристик, передбачених виробником. Якщо на об'єкті вимірювання присутня змінна напруга, прилад може визначати її в діапазоні від 40 до 700 В при частоті 50 Гц.

Постачання моделі Е6-32 припинено.

Основні можливості мегаомметра Е6-32

Основне призначення приладу — вимірювання опору ізоляції. Е6-32 працює в широкому діапазоні до 300 ГОм, а випробувальну напругу можна встановлювати від 50 до 2500 В. Крок установлення становить 10 В, що дозволяє вибрати необхідне значення випробувальної напруги відповідно до завдання вимірювання.

У режимі омметра Е6-32 вимірює електричний опір провідників, тобто опір металозв'язку. Діапазон вимірювання становить від 0,01 Ом до 9,99 кОм, роздільна здатність — 10 мОм. Такий режим розширює функціональність приладу та дає змогу виконувати не лише високоомні вимірювання ізоляції, а й контроль малих опорів у межах заявленого діапазону.

Окремою функцією є вимірювання параметрів пристроїв захисту від перенапруги. Прилад визначає класифікаційну напругу ОПН при протіканні постійного струму 1 мА, а також статичну напругу пробою розрядників на постійному струмі. Діапазон вимірювання класифікаційної напруги становить від 100 до 1500 В, а напруги пробою розрядників — від 100 до 3000 В.

Е6-32 також вимірює змінну напругу від 40 до 700 В при частоті 50 Гц. Це дає змогу визначити наявність напруги на об'єкті вимірювання до виконання або під час відповідної перевірки. Для оцінювання стану ізоляції передбачене вимірювання коефіцієнтів абсорбції та поляризації.

Пам'ять і передавання результатів вимірювань

Мегаомметр Е6-32 має вбудовану пам'ять на 10 000 вимірювань. Такий обсяг пам'яті дозволяє зберігати значну кількість результатів без необхідності після кожного вимірювання переносити дані на зовнішній пристрій. Для подальшої роботи з результатами передбачене передавання даних на ПК через ІЧ-порт за допомогою USB-адаптера.

Функція автоматичного вимкнення допомагає контролювати споживання живлення під час експлуатації. Прилад може живитися від акумуляторної батареї 6 В 2000 мА·год або від п'яти елементів типу АА. Максимальна споживана потужність становить 6 Вт.

Безпека, захист і відповідність стандартам

Е6-32 має посилену ізоляцію та відповідає категоріям електробезпеки CAT III 1000 В і CAT IV 600 В. Виконання корпусу приладу — IP54 за ГОСТ 14254. Це означає, що конструкція корпусу має ступінь захисту, заявлений виробником відповідно до зазначеного стандарту.

Мегаомметр відповідає групі 4 ГОСТ 22261. За електромагнітною сумісністю Е6-32 відповідає ГОСТ Р51522.1. Рівень захисту програмного забезпечення від змін — «С».

Технічні та метрологічні характеристики Е6-32

Особливості роботи з випробувальною напругою

Для вимірювання опору ізоляції Е6-32 формує випробувальну напругу в межах від 50 до 2500 В. Значення встановлюється з кроком 10 В, тому користувач може задавати не лише декілька фіксованих рівнів, а вибирати потрібне значення в зазначеному діапазоні. Максимальний діапазон вимірювання опору ізоляції розбитий на піддіапазони: 1 кОм...999 МОм, 1...9,99 ГОм, 10...99,9 ГОм і 100...300 ГОм. Для кожного піддіапазону в технічних характеристиках окремо зазначені роздільна здатність і допустима похибка.

У нижчих піддіапазонах роздільна здатність становить 1 МОм і 10 МОм, далі — 100 МОм, а в діапазоні 100...300 ГОм — 1 ГОм. Такий поділ важливо враховувати під час оцінювання результату, оскільки метрологічні характеристики змінюються залежно від рівня вимірюваного опору. Для випробувальної напруги вказана похибка від 0 до 15%.

Додаткові режими контролю

Функціональність Е6-32 не обмежується вимірюванням високого опору ізоляції. У режимі контролю металозв'язку прилад працює в діапазоні від 0,01 Ом до 9,99 кОм із роздільною здатністю 10 мОм. Для змінної напруги передбачений діапазон від 40 до 700 В із роздільною здатністю 1 В. Окремо реалізовані режими визначення класифікаційної напруги та напруги пробою розрядників, що дозволяє використовувати Е6-32 для тих операцій, які прямо передбачені його технічними характеристиками.

Під час роботи з пристроями захисту від перенапруги Е6-32 вимірює класифікаційну напругу ОПН при постійному струмі 1 мА. Для цього параметра передбачений діапазон 100–1500 В. Для статичної напруги пробою розрядників на постійному струмі діапазон становить 100–3000 В. Обидва режими мають роздільну здатність 1 В.

Збереження даних і автономна робота

Пам'ять на 10 000 вимірювань корисна в ситуаціях, коли потрібно послідовно виконати серію перевірок і зберегти результати для подальшого опрацювання. Передавання даних на комп'ютер передбачене через ІЧ-порт із використанням USB-адаптера. У вихідному комплекті постачання також зазначений Bluetooth-USB адаптер.

Для автономної роботи доступні два варіанти живлення: акумуляторна батарея 6 В 2000 мА·год або п'ять елементів типу АА. Це дозволяє використовувати прилад із передбаченим джерелом живлення без прив'язки до одного типу елементів. Автоматичне вимкнення є окремою функцією приладу, а максимальна споживана потужність заявлена на рівні 6 Вт.

Живлення, габарити та ресурс

Живлення мегаомметра Е6-32 здійснюється від акумуляторної батареї 6 В 2000 мА·год або від п'яти елементів типу АА. Споживана потужність приладу — не більше 6 Вт. Маса становить 800 г, габаритні розміри — 88×105×245 мм. Заявлений строк служби — понад 10 років.

Поєднання автономного живлення, пам'яті результатів і декількох режимів вимірювання робить Е6-32 функціональним приладом для виконання передбачених виробником операцій з контролю ізоляції, опору провідників та параметрів пристроїв захисту від перенапруги.

Комплект постачання

До комплекту постачання мегаомметра Е6-32 входять:

• мегаомметр Е6-32 — 1 шт.;
• керівництво з експлуатації РАПМ.411218.002РЭ — 1 шт.;
• блок живлення БПН-А 12-0,5 — 1 шт.;
• кабель довжиною 1,5 м — 3 шт.;
• батарейний відсік — 1 шт.;
• затискач типу «крокодил» — 2 шт.;
• Bluetooth-USB адаптер — 1 шт.;
• сумка — 1 шт.

Для яких вимірювань призначений Е6-32

Цифровий мегаомметр Е6-32 орієнтований на комплексний контроль електричних параметрів у межах заявлених діапазонів. Його основна функція — вимірювання опору ізоляції знеструмлених об'єктів до 300 ГОм із можливістю вибору випробувальної напруги від 50 до 2500 В. Для додаткових перевірок передбачено вимірювання опору металозв'язку, змінної напруги, класифікаційної напруги ОПН і напруги пробою розрядників.

Можливість вимірювати коефіцієнти абсорбції та поляризації доповнює базові функції контролю ізоляції. Завдяки пам'яті на 10 000 вимірювань результати можна накопичувати в приладі, а потім передавати на ПК через передбачений виробником інтерфейс.

Мегаомметр Е6-32: ключові характеристики

Ключовими параметрами Е6-32 є максимальний опір ізоляції 300 ГОм, випробувальна напруга 50–2500 В із кроком 10 В, вимірювання змінної напруги 40–700 В, контроль класифікаційної напруги 100–1500 В і напруги пробою розрядників 100–3000 В. У режимі вимірювання металозв'язку робочий діапазон становить від 0,01 Ом до 9,99 кОм.

Прилад має категорії безпеки CAT III 1000 В і CAT IV 600 В, корпус IP54, пам'ять на 10 000 результатів та автономне живлення від АКБ 6 В 2000 мА·год або п'яти елементів АА. Маса Е6-32 — 800 г, габарити — 88×105×245 мм, заявлений строк служби — понад 10 років.
