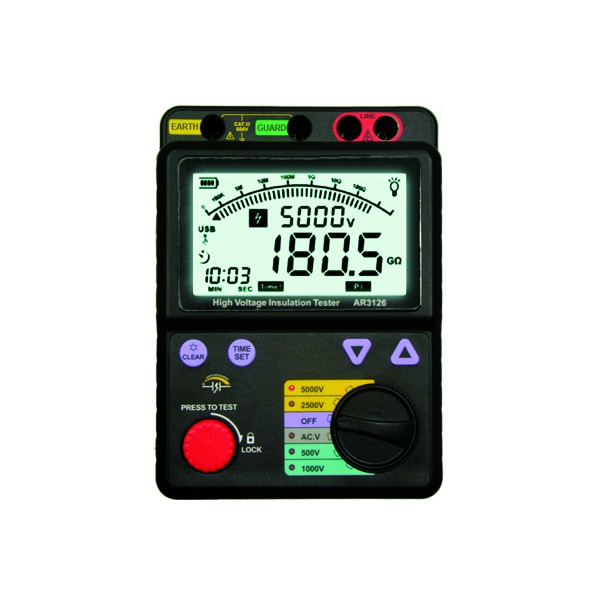

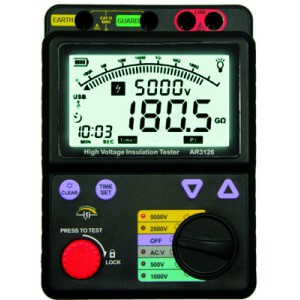

Високовольтний тестер ізоляції AR3126

AR3126 — високовольтний цифровий тестер ізоляції для вимірювання опору ізоляції електричного обладнання та контролю напруги. Прилад формує випробувальну напругу 500, 1000, 2500 або 5000 В і дає змогу вимірювати опір у широкому діапазоні — до 1 ТОм. Такий набір режимів дозволяє використовувати тестер під час діагностики електрообладнання, трансформаторів і підстанційного обладнання, коли потрібно оцінити стан ізоляції та відстежити її електричні параметри.

На відміну від звичайного мультиметра, тестер опору ізоляції працює зі спеціально сформованою високою випробувальною напругою. Це дає змогу перевіряти ізоляційні матеріали та електричні кола за методикою високовольтного контролю. AR3126 підтримує чотири рівні тестової напруги, тому користувач може вибрати потрібний режим відповідно до завдання та параметрів об’єкта, що перевіряється.

Основні можливості тестера AR3126

Головне призначення AR3126 — вимірювання опору ізоляції. Для тестування доступні напруги 500, 1000, 2500 і 5000 В. Максимальна межа вимірювання становить 1 ТОм, що робить прилад придатним для роботи як із мегомними, так і з дуже високими значеннями опору.

• Випробувальна напруга: 500, 1000, 2500 і 5000 В.
• Діапазон вимірювання опору ізоляції: до 1 ТОм.
• Вимірювання напруги: постійна та змінна напруга від 30 до 600 В.
• Частота змінної напруги: 50 або 60 Гц.
• Вимірювання за заданим часом: підтримується контроль опору ізоляції протягом установленого інтервалу.
• Розрахунок показників ізоляції: коефіцієнт абсорбції та індекс поляризації.
• Вибір діапазону: автоматичний або ручний.
• Підсвічування дисплея: для роботи за недостатнього освітлення.
• Підключення до ПК: через USB.

Вимірювання опору ізоляції до 1 ТОм

AR3126 охоплює кілька послідовних діапазонів опору: 0–100 МОм, 100–1000 МОм, 1–10 ГОм, 10–100 ГОм і 100 ГОм–1 ТОм. Така градація дає змогу працювати як з об’єктами, де опір вимірюється десятками або сотнями мегаомів, так і з ізоляцією з дуже високим опором.

Широкий діапазон важливий під час діагностики електротехнічного обладнання, оскільки стан ізоляції оцінюють не лише за одним виміром. Отримане значення потрібно розглядати з урахуванням типу обладнання, нормативних вимог, попередніх результатів та умов експлуатації. AR3126 забезпечує вимірювання, а висновок щодо допустимості результату слід робити відповідно до документації на конкретний об’єкт.

Для роботи передбачено автоматичний і ручний вибір меж. Автоматичний режим зручний під час типових перевірок, коли потрібно швидко отримати результат без постійного перемикання діапазонів. Ручний вибір корисний, коли оператор заздалегідь знає очікуваний рівень опору та хоче контролювати робочий діапазон приладу.

Чотири рівні випробувальної напруги

Тестер ізоляції AR3126 працює з випробувальними напругами 500, 1000, 2500 і 5000 В. Наявність кількох фіксованих значень дозволяє вибрати режим відповідно до вимог конкретної перевірки. Режими 2500 і 5000 В призначені для завдань, у яких методика контролю передбачає високовольтне тестування ізоляції.

Під час роботи з високою тестовою напругою необхідно дотримуватися правил електробезпеки та вимог технічної документації обладнання, що перевіряється. Значення випробувальної напруги слід обирати відповідно до типу ізоляції, номінальних параметрів об’єкта й установленої методики контролю. Максимальні 5000 В є характеристикою можливостей приладу, але не означають, що цей режим підходить для кожного об’єкта.

Коефіцієнт абсорбції та індекс поляризації

Окрім звичайного вимірювання опору ізоляції, AR3126 підтримує визначення коефіцієнта абсорбції та індексу поляризації. Ці показники використовують для оцінювання зміни опору ізоляції в часі під дією прикладеної випробувальної напруги. Для діагностики трансформаторів та іншого електрообладнання такий режим дає додаткову інформацію порівняно з одноразовим вимірюванням.

Функція вимірювання за заданим часом спрощує проведення тестів, у яких важлива не лише миттєва величина опору, а й її зміна протягом контрольного інтервалу. Це корисно під час регламентної діагностики, коли вимірювання виконують за однаковою процедурою та порівнюють між собою.

Вимірювання постійної та змінної напруги

AR3126 може використовуватися не тільки як мегомметр. Прилад також вимірює постійну та змінну напругу в діапазоні від 30 до 600 В. Для змінної напруги вказана робота з частотою 50 або 60 Гц. Роздільна здатність у цьому режимі становить 1 В, а похибка, зазначена у вихідних характеристиках, — 2%.

Наявність режиму вимірювання напруги розширює функціональність приладу під час діагностики електрообладнання. Перед високовольтним тестуванням необхідно виконувати всі передбачені правилами безпеки операції щодо підготовки об’єкта та переконатися, що вибраний режим відповідає методиці перевірки.

USB-підключення та зручність роботи

Для зв’язку з комп’ютером у AR3126 передбачено USB-інтерфейс. Це дає змогу використовувати прилад у сценаріях, де результати вимірювань потрібно передавати на ПК для подальшої роботи з даними. Конкретний порядок підключення та використання програмного забезпечення слід виконувати відповідно до інструкції до приладу.

Дисплей має підсвічування, тому показання зручніше зчитувати в технічних приміщеннях та інших місцях із недостатнім освітленням. Для вимірювання опору передбачено автоматичний і ручний вибір меж, що дозволяє адаптувати роботу приладу до різних сценаріїв перевірки.

Технічні характеристики AR3126

• Діапазони опору: 0–100 МОм; 100–1000 МОм; 1–10 ГОм; 10–100 ГОм; 100 ГОм–1 ТОм.
• Випробувальна напруга: 500; 1000; 2500; 5000 В.
• Точність вимірювання опору: залежно від діапазону — 3–20% за даними вихідної картки товару.
• Струм короткого замикання: 1,3 мА.
• Номінальний струм: від 1 до 1,2 мА.
• Постійна напруга: 30–600 В.
• Змінна напруга: 30–600 В, 50/60 Гц.
• Похибка вимірювання напруги: 2%.
• Роздільна здатність вимірювання напруги: 1 В.
• Електрична міцність: приблизно 8320 В змінного струму протягом 5 с.
• Робоча температура: від 0 до +40 °C.
• Живлення: 8 батарей типу LR14 або адаптер 12 В від мережі 220 В.
• Габарити: 153 × 213 × 95 мм.
• Маса: близько 1 кг.
• Інтерфейс: USB.
• Додаткові функції: підсвічування дисплея, автоматичний і ручний вибір діапазону, вимірювання за заданим часом, розрахунок коефіцієнта абсорбції та індексу поляризації.

Для яких завдань підходить AR3126

Високовольтний тестер AR3126 орієнтований на діагностику ізоляції електрообладнання. У вихідному описі окремо зазначено можливість застосування для трансформаторів і підстанційного обладнання. Прилад може використовуватися під час планового технічного обслуговування, перевірок після ремонту та інших робіт, де методика передбачає вимірювання опору ізоляції випробувальною напругою до 5 кВ.

Завдяки верхній межі 1 ТОм AR3126 дозволяє контролювати високоомну ізоляцію, а чотири рівні тестової напруги роблять прилад придатним для різних типів вимірювань у межах заявлених параметрів. Підтримка індексу поляризації та коефіцієнта абсорбції доповнює базове вимірювання опору, коли для діагностики важлива поведінка ізоляції протягом часу.

Живлення та габарити

AR3126 живиться від восьми батарей типу LR14. Також у характеристиках зазначена можливість роботи через адаптер 12 В від мережі 220 В. Це дозволяє використовувати прилад як автономно, так і з зовнішнім джерелом живлення відповідно до умов роботи.

Габарити тестера становлять 153 × 213 × 95 мм, маса — близько 1 кг. Такі розміри дозволяють переносити прилад між об’єктами та використовувати його під час виїзної діагностики без прив’язки до стаціонарного робочого місця.

AR3126 — мегомметр для високовольтних вимірювань до 5 кВ

AR3126 поєднує тестові напруги 500, 1000, 2500 і 5000 В, вимірювання опору ізоляції до 1 ТОм, контроль AC/DC напруги 30–600 В, розрахунок коефіцієнта абсорбції та індексу поляризації, вимірювання за заданим часом, підсвічування дисплея та USB-підключення до ПК. За сукупністю цих можливостей прилад підходить для завдань із перевірки ізоляції електрообладнання, трансформаторів і підстанційного обладнання в межах заявлених параметрів.

Якщо для роботи потрібен тестер ізоляції з випробувальною напругою до 5000 В та верхньою межею вимірювання 1 ТОм, AR3126 дає можливість виконувати стандартні вимірювання опору та додаткову часову оцінку стану ізоляції. Прилад поєднує широкий вимірювальний діапазон, кілька рівнів тестової напруги та функції, корисні під час регулярної діагностики електротехнічного обладнання.
