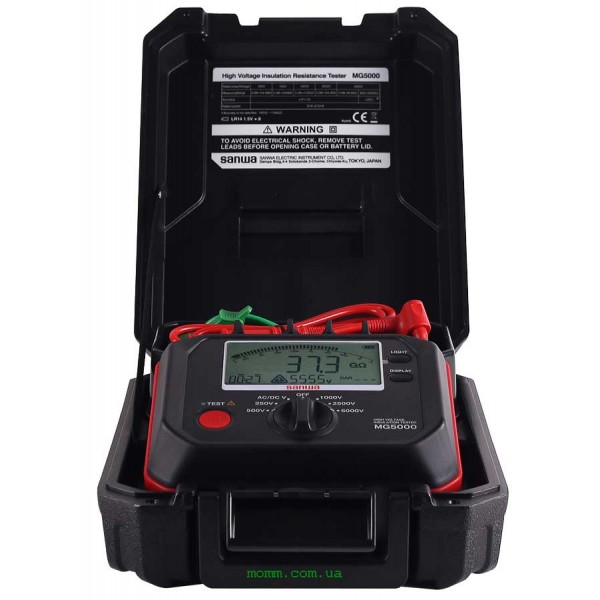

Мегаомметр Sanwa MG-5000 — цифровий вимірювач опору ізоляції до 1,2 ТОм із випробувальною напругою 5000 В

Sanwa MG-5000 (MG5000) — професійний цифровий мегаомметр для вимірювання високого опору електричної ізоляції кабелів, електродвигунів, силового обладнання та електроустановок. Прилад підтримує п'ять значень випробувальної напруги постійного струму: 250, 500, 1000, 2500 і 5000 В. Верхня межа індикації опору ізоляції становить 1199 ГОм, або приблизно 1,2 ТОм.

Вимірювач опору ізоляції Sanwa MG-5000 призначений для електротехнічних лабораторій, енергетичних підприємств, промислових об'єктів і спеціалістів, які виконують перевірку електричних установок. Прилад дозволяє не лише визначати опір ізоляції, а й досліджувати зміну його значення під час тривалого випробування.

Для оцінювання стану ізоляційних матеріалів передбачені автоматичне обчислення коефіцієнта діелектричної абсорбції DAR та індексу поляризації PI. Ці параметри допомагають аналізувати поведінку ізоляції після прикладання постійної випробувальної напруги.

Sanwa MG-5000 також підтримує вимірювання постійної та змінної напруги до 1000 В. Для підвищення безпеки передбачені автоматичне розрядження об'єкта після випробування, індикація залишкової напруги та попередження про небезпечну напругу на вимірювальних входах.

Прилад оснащений рідкокристалічним дисплеєм із підсвічуванням, графічною шкалою, таймером і функцією автоматичного утримання результату. Ступінь захисту корпусу — IP54. Живлення здійснюється від восьми батарей LR14 напругою 1,5 В.

Для чого призначений мегаомметр Sanwa MG-5000?

Опір ізоляції є одним з основних показників стану електрообладнання. Його вимірювання дозволяє оцінити електричні властивості ізоляційних матеріалів і виявити відхилення від вимог, установлених для конкретної електричної установки.

Зниження опору ізоляції може бути пов'язане зі зволоженням, забрудненням, старінням матеріалів або пошкодженням ізоляційної системи. Вимірювання допомагає виявляти такі зміни, однак для встановлення їхньої причини можуть знадобитися додаткові перевірки.

Основні сфери застосування MG-5000:

• Силові кабелі. Вимірювання опору ізоляції між жилами, оболонкою та іншими елементами кабельних ліній.
• Електродвигуни. Перевірка ізоляції обмоток відповідно до допустимої випробувальної напруги.
• Трансформатори. Контроль електричних характеристик ізоляційних систем за встановленою методикою.
• Електроустановки. Перевірка ізоляції знеструмлених електричних кіл перед введенням в експлуатацію або під час обслуговування.
• Промислове обладнання. Діагностика стану ізоляції силових електричних компонентів.
• Енергетичні підприємства. Виконання планових випробувань та порівняння результатів із попередніми вимірюваннями.
• Електротехнічні лабораторії. Вимірювання високих опорів і визначення коефіцієнтів DAR та PI.

Вибір випробувальної напруги та критерії оцінювання результатів залежать від типу обладнання. Використовувати MG-5000 потрібно відповідно до технічної документації об'єкта та чинних правил електробезпеки.

П'ять значень випробувальної напруги — від 250 до 5000 В

Sanwa MG-5000 підтримує п'ять фіксованих значень постійної випробувальної напруги. Це дозволяє вибирати режим відповідно до характеристик ізоляції та вимог до її перевірки.

У режимі 250 В прилад використовується для перевірки ізоляції об'єктів, документація яких допускає таку випробувальну напругу. Для інших електричних установок можуть застосовуватися режими 500 або 1000 В.

Високовольтні режими 2500 і 5000 В призначені для перевірки обладнання, яке розраховане на відповідні випробування. Вони дозволяють вимірювати значно вищі опори ізоляції.

Важливо: верхня межа індикації 1199 ГОм не означає однакової точності в усьому діапазоні. На ділянці 80–1000 ГОм виробник нормує похибку ±20%, а понад 1000 ГОм точність не нормована.

Вимірювання опору ізоляції до 1,2 ТОм

Мегаомметр MG-5000 дозволяє вимірювати опір ізоляції від малих значень до надвисоких опорів, які можуть досягати сотень гігаомів.

Для більшості основних діапазонів заявлена похибка становить ±(5% від показання + 3 одиниці молодшого розряду). На верхній ділянці діапазону 5000 В, від 80 до 1000 ГОм, похибка становить ±20%.

Максимальне відображуване значення — 1199 ГОм. Якщо опір перевищує верхню межу, на дисплеї з'являється повідомлення OL.

Автоматичний вибір піддіапазону спрощує зчитування результатів. Користувач вибирає випробувальну напругу, після чого прилад самостійно встановлює відповідний діапазон відображення опору.

Під час вимірювання дуже високих опорів важливо враховувати вплив вологості, температури, стану ізоляційної поверхні та вимірювальних проводів. Для отримання порівнюваних результатів рекомендується проводити повторні випробування за однакових умов.

Автоматичне визначення коефіцієнта абсорбції DAR

DAR (Dielectric Absorption Ratio) — коефіцієнт діелектричної абсорбції, який характеризує зміну опору ізоляції протягом першої хвилини після прикладання випробувальної напруги.

Sanwa MG-5000 автоматично обчислює цей коефіцієнт за результатами вимірювання в установлені моменти часу.

Прилад підтримує два варіанти визначення DAR:

• Відношення опору через 60 секунд до опору через 15 секунд.
• Відношення опору через 60 секунд до опору через 30 секунд.

За замовчуванням використовується інтервал 15 секунд. За потреби користувач може вибрати 30 секунд.

Результат DAR відображається автоматично після завершення першої хвилини випробування. Це дозволяє отримувати додаткову інформацію про поведінку ізоляції без ручного обчислення співвідношення.

Оцінювати коефіцієнт потрібно з урахуванням типу ізоляційного матеріалу та відповідної методики. Сам по собі DAR не є універсальним критерієм справності для всіх електричних установок.

Індекс поляризації PI для тривалих випробувань

PI (Polarization Index) — індекс поляризації, який визначається як відношення опору ізоляції через 10 хвилин після прикладання випробувальної напруги до опору через 1 хвилину.

Цей показник використовується для аналізу зміни електричних характеристик ізоляції під час тривалого випробування.

Sanwa MG-5000 автоматично розраховує та відображає PI після десяти хвилин безперервного вимірювання.

Застосування PI може бути корисним під час діагностики ізоляції електродвигунів, трансформаторів та іншого силового обладнання, якщо для відповідного типу об'єкта передбачено такий метод оцінювання.

Прилад дозволяє переглядати значення опору, отримані в контрольні моменти часу. Це допомагає не лише визначати індекс поляризації, а й аналізувати саму зміну опору ізоляції.

Для правильного тлумачення PI потрібно враховувати характеристики матеріалу, температуру, стан поверхні та вимоги технічної документації.

Автоматичне розрядження після високовольтного випробування

Під час перевірки опору ізоляції кабелів та інших об'єктів з електричною ємністю на них може накопичуватися небезпечний заряд.

Для безпечнішого завершення роботи Sanwa MG-5000 оснащений функцією автоматичного розрядження. Після припинення випробування прилад розряджає об'єкт через підключені вимірювальні проводи.

На дисплеї відображається напруга, що залишається на об'єкті під час розрядження. Це дозволяє контролювати процес зниження електричного потенціалу.

Показання розрядження зникає після зниження напруги приблизно до 29 В або нижче. Перед від'єднанням проводів необхідно переконатися, що об'єкт перебуває в безпечному стані, відповідно до встановленої процедури.

Наявність автоматичного розрядження не скасовує необхідності дотримання правил роботи з високою напругою та використання відповідних засобів захисту.

Клема GUARD для підвищення достовірності вимірювань

Мегаомметр MG-5000 обладнаний трьома вимірювальними клемами: LINE, EARTH і GUARD.

Клеми LINE та EARTH використовуються для основного підключення до об'єкта випробування. Додаткова клема GUARD призначена для зменшення впливу небажаних поверхневих струмів витоку на результат.

Це особливо важливо під час вимірювання дуже високих опорів. Якщо поверхня ізоляційного матеріалу забруднена або зволожена, струм витоку по поверхні може впливати на показання.

Правильне підключення GUARD відповідно до методики дозволяє відокремити певні поверхневі струми витоку від струму, який використовується для визначення опору досліджуваної ізоляції.

Застосовувати цей режим слід лише за рекомендованою виробником схемою. Неправильне підключення вимірювальних проводів може призвести до помилкових показань або небезпечних умов роботи.

Вимірювання змінної та постійної напруги до 1000 В

Крім перевірки опору ізоляції, Sanwa MG-5000 підтримує вимірювання електричної напруги.

Передбачено такі діапазони:

• Змінна напруга AC — від 30 до 1000 В, частота 50/60 Гц.
• Постійна напруга DC — від 30 до 1000 В за абсолютним значенням із відображенням полярності.

Похибка вимірювання напруги становить ±(2% показання + 3 одиниці молодшого розряду). Роздільна здатність — 1 В.

Ця функція використовується для перевірки наявності напруги на електричному колі перед початком випробування ізоляції.

Якщо на об'єкті присутня напруга 30 В або вище, прилад відображає відповідне попередження та подає звуковий сигнал. Запуск високовольтного випробування за таких умов блокується.

Вимірювання опору ізоляції необхідно виконувати тільки на знеструмленому об'єкті.

Технічні характеристики мегаомметра Sanwa MG-5000

Цифровий дисплей, графічна шкала та таймер

Sanwa MG-5000 оснащений дисплеєм із цифровою та графічною індикацією. Числові результати відображаються разом з одиницями вимірювання та допоміжними показниками.

Графічна шкала на 36 сегментів допомагає візуально оцінювати зміну опору ізоляції під час випробування. Підсвічування дисплея полегшує зчитування показників за недостатнього освітлення.

Вбудований таймер відображає тривалість вимірювання до 99 хвилин 59 секунд. Це важливо для визначення DAR та PI, оскільки обидва показники залежать від опору ізоляції в конкретні моменти часу.

Після завершення випробування функція Auto Hold автоматично утримує останній результат на дисплеї.

Захист IP54 та електробезпека

Корпус Sanwa MG-5000 має ступінь захисту IP54. Він передбачає захист від пилу в кількості, що могла б порушити роботу приладу, та від водяних бризок.

Водночас IP54 не означає повної водонепроникності. Прилад не призначений для занурення у воду або роботи під сильним дощем.

Мегаомметр відповідає категоріям електробезпеки CAT III 1000 В та CAT IV 600 В відповідно до IEC 61010.

Для безпечного використання необхідно враховувати допустимі параметри електричної установки, застосовувати відповідні засоби індивідуального захисту та дотримуватися встановленої послідовності підключення вимірювальних проводів.

Перед високовольтним випробуванням потрібно знеструмити об'єкт, перевірити відсутність напруги та переконатися, що підключене обладнання допускає вибрану випробувальну напругу.

Автономне живлення від восьми батарей

Для живлення MG-5000 використовуються вісім лужних батарей LR14 типорозміру C напругою 1,5 В кожна. Загальна номінальна напруга живлення становить 12 В.

Прилад має чотирирівневий індикатор стану батарей та функцію автоматичного вимкнення приблизно через 10 хвилин після останньої операції.

За даними виробника, за певних умов випробування на напрузі 5000 В можна виконати приблизно 1000 вимірювань. Фактична автономність залежить від навантаження, тривалості перевірок і стану батарей.

Маса разом із батареями становить приблизно 1,75 кг, а розміри корпусу — 188 × 225 × 97 мм. Прилад можна переносити між об'єктами в комплектному кейсі.

Комплектація Sanwa MG-5000

Стандартний комплект постачання за документацією виробника містить:

• Цифровий мегаомметр Sanwa MG-5000 — 1 шт.
• Комплект вимірювальних проводів TL-5K — 1 компл.
• Провід LINE TL-5K-R, червоний, 3 м — 1 шт.
• Провід EARTH TL-5K-B, чорний, 3 м — 1 шт.
• Провід GUARD TL-5K-G, зелений, 3 м — 1 шт.
• Вимірювальний наконечник TL-5K-P — 1 шт.
• Гачковий наконечник TL-5K-H — 1 шт.
• Затискач «крокодил» TL-5K-A — 1 шт.
• Кейс C-MG5K — 1 шт.
• Батареї LR14, 1,5 В — 8 шт.
• Керівництво з експлуатації — 1 шт.

Додаткова опція: вимірювальний провід TL-5K-15 завдовжки 15 м.

Перед оформленням замовлення рекомендується уточнити фактичну комплектацію конкретного приладу та наявність додаткових аксесуарів.

Як вибрати мегаомметр для перевірки ізоляції?

Під час вибору вимірювача опору ізоляції насамперед необхідно визначити потрібну випробувальну напругу. Для MG-5000 доступні п'ять значень від 250 до 5000 В.

Другий важливий критерій — діапазон вимірювання опору. Sanwa MG-5000 дозволяє контролювати опір до 1199 ГОм, проте під час роботи з надвисокими значеннями необхідно враховувати межі нормованої точності.

Якщо потрібна оцінка зміни опору ізоляції протягом часу, важливими функціями будуть автоматичне визначення DAR і PI.

Для перевірки об'єктів із великим поверхневим струмом витоку корисною є клема GUARD. Вона допомагає виконувати вимірювання за методикою, що враховує вплив поверхневих провідних шляхів.

Також слід оцінювати ступінь захисту корпусу, категорію електробезпеки, зручність вимірювальних проводів та функцію автоматичного розрядження.

Купити мегаомметр Sanwa MG-5000 в Україні

Sanwa MG-5000 — цифровий високовольтний мегаомметр для перевірки стану ізоляції кабельних ліній, електродвигунів, трансформаторів та іншого електрообладнання.

Прилад підтримує випробувальну напругу 250, 500, 1000, 2500 і 5000 В, вимірювання опору до 1199 ГОм, автоматичне визначення DAR та PI, контроль змінної й постійної напруги до 1000 В.

Серед особливостей моделі — графічна індикація, автоматичний вибір діапазону, клема GUARD, автоматичне розрядження об'єкта після випробування та захист корпусу IP54.

Перед тим як купити мегаомметр Sanwa MG-5000 в Україні, рекомендується уточнити необхідні режими вимірювання, вимоги до точності, фактичну комплектацію та актуальну вартість.
