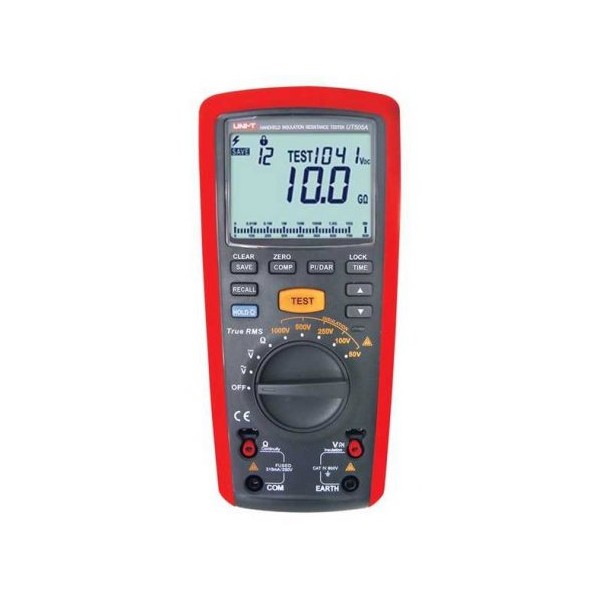

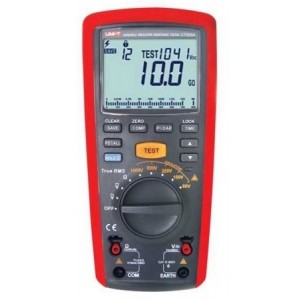

Цифровий мегаомметр UNI-T UT505A

UNI-T UT505A — цифровий вимірювач опору ізоляції, призначений для перевірки стану ізоляції електрообладнання та виконання супутніх електричних вимірювань. Прилад поєднує функції мегаомметра та цифрового вимірювального приладу, тому дає змогу не лише визначати опір ізоляції, а й вимірювати постійну та змінну напругу, низький опір, а також оцінювати стан ізоляції за коефіцієнтами DAR і PI. Такий набір функцій робить UT505A зручним рішенням для комплексної діагностики електричних кіл та обладнання.

Головна особливість моделі — п’ять рівнів тестової напруги: 50 В, 100 В, 250 В, 500 В і 1000 В. Завдяки цьому оператор може вибрати потрібний режим відповідно до завдання вимірювання. Максимальний діапазон вимірювання опору ізоляції сягає 20 ГОм, а струм короткого замикання під час тестування становить менше 2 мА. Прилад підтримує автоматичний вибір діапазону, збереження результатів у пам’яті та функції, які полегшують контроль і подальший аналіз отриманих значень.

Вимірювання опору ізоляції до 20 ГОм

Основне призначення UNI-T UT505A — вимірювання опору ізоляції. Для різних рівнів тестової напруги передбачені відповідні діапазони, що дозволяє працювати як із відносно невеликими значеннями опору, так і з опором у гігаомному діапазоні. При тестовій напрузі 50 В прилад вимірює опір ізоляції від 0,01 МОм до 50 МОм. Для 100 В діапазон розширюється до 100 МОм, для 250 В — до 200 МОм, для 500 В — до 500 МОм. При тестовій напрузі 1000 В доступні вимірювання до 20 ГОм.

Точність залежить від установленої тестової напруги та ділянки діапазону. Для режимів 250 В і 500 В у базових діапазонах заявлена точність від ±(1,5% + 5 одиниць молодшого розряду). У режимі 1000 В точність також становить ±(1,5% + 5) у діапазоні до 2000 МОм, а на вищих значеннях опору нормована похибка збільшується. Це важливо враховувати під час оцінювання результатів, особливо коли вимірювання проводяться у верхній частині гігаомного діапазону.

П’ять тестових напруг: 50 / 100 / 250 / 500 / 1000 В

UT505A формує тестову напругу 50 В, 100 В, 250 В, 500 В або 1000 В. Наявність кількох рівнів дає змогу виконувати перевірку ізоляції в різних режимах без використання окремих приладів для кожного класу випробувальної напруги. Для кожного номіналу передбачено навантажувальний струм 1 мА за відповідного опору навантаження, а струм короткого замикання не перевищує 2 мА.

Користувач отримує можливість вибрати тестову напругу безпосередньо перед вимірюванням і контролювати отримане значення на цифровому дисплеї. Це зручно, коли в межах однієї перевірки необхідно послідовно працювати з кількома режимами. Додаткова індикація та функція попередження про високу вихідну напругу допомагають контролювати процес тестування.

Вимірювання низького опору та напруги

Окрім функції мегаомметра, UNI-T UT505A підтримує вимірювання низького опору. Робочий діапазон становить від 0,01 Ом до 20 кОм, а заявлена точність — ±(1,5% + 3). Це розширює можливості приладу під час перевірки електричних кіл і дозволяє виконувати додаткові вимірювання без переходу до іншого тестера.

Також UT505A вимірює постійну та змінну напругу в діапазоні до 600 В. Для обох режимів виробник заявляє точність ±(2% + 3). Таким чином, перед початком випробування ізоляції прилад можна використовувати для контролю наявності напруги в колі, а в процесі діагностики — для виконання базових вимірювань напруги. Поєднання цих функцій особливо зручне там, де необхідно послідовно оцінити кілька електричних параметрів.

Коефіцієнти DAR і PI для оцінювання ізоляції

Мегаомметр UT505A підтримує вимірювання коефіцієнта діелектричної абсорбції DAR та індексу поляризації PI. Ці функції дають змогу оцінювати зміну опору ізоляції протягом заданого часу, а не обмежуватися лише одним миттєвим показанням. Для DAR підтримуються співвідношення 60 с / 15 с і 60 с / 30 с, а функція PI використовується для часової оцінки поведінки ізоляції під випробувальною напругою.

Наявність DAR і PI розширює можливості UT505A порівняно з простими мегаомметрами, які показують тільки поточне значення опору. Прилад може застосовуватися для більш послідовного контролю стану ізоляції, коли важливо не лише отримати числове значення, а й простежити його зміну під час тесту.

Пам’ять результатів і зручність роботи

UNI-T UT505A оснащений пам’яттю на 99 груп даних. Збереження результатів корисне під час серії вимірювань, оскільки оператор може зафіксувати отримані значення та переглянути їх пізніше. Функція утримання показань Data Hold дозволяє зафіксувати результат на дисплеї, а режим порівняльного вимірювання допомагає швидко зіставляти отримане значення із заданим критерієм.

Для візуального контролю прилад має цифровий LCD-дисплей і аналогову шкалу у вигляді гістограми. Підсвічування дисплея полегшує зчитування даних за недостатнього освітлення. Також передбачені звуковий сигнал, індикація низького заряду батарей, автоматичне вимкнення та автоматичний розряд після завершення вимірювання опору ізоляції. Сукупність цих функцій робить роботу з UT505A більш послідовною та зручною під час повторюваних перевірок.

Автоматичний діапазон і додаткові функції

UT505A автоматично вибирає вимірювальний діапазон, що скорочує кількість ручних налаштувань. Прилад підтримує ступінчасте встановлення тестової напруги з кроком 10% у межах 50–120% відповідного діапазону, часові вимірювання, автоматичний розряд, звукову прозвонку та порівняльний режим. Ці можливості доповнюють основну функцію контролю опору ізоляції й дозволяють використовувати один прилад для кількох типів перевірок.

Основні технічні характеристики UNI-T UT505A

Діапазони вимірювання опору ізоляції

Дисплей, живлення та конструкція

Прилад оснащений великим LCD-дисплеєм розміром 78 × 59 мм. Цифрове відображення доповнюється аналоговою гістограмою, що дає змогу спостерігати зміну показань під час вимірювання. Корпус виконаний у червоно-сірому кольорі. Габарити UT505A становлять 103 × 225 × 59 мм, маса — близько 630 г.

Живлення здійснюється від шести батарей 1,5 В типу LR6 (AA). Прилад має індикацію низького заряду та функцію автоматичного вимкнення, що допомагає контролювати стан елементів живлення під час експлуатації. Автономне батарейне живлення робить мегаомметр незалежним від мережевого джерела живлення під час вимірювань.

Для яких завдань підходить UT505A

Цифровий мегаомметр UNI-T UT505A призначений для вимірювання опору ізоляції електрообладнання та контролю електричних параметрів у межах заявлених діапазонів. Прилад може використовуватися для перевірки ізоляції, вимірювання постійної й змінної напруги до 600 В, вимірювання низького опору та проведення часових тестів DAR і PI. Можливість зберігати результати особливо корисна під час послідовного виконання кількох вимірювань.

Переваги цифрового мегаомметра UNI-T UT505A

• п’ять тестових напруг: 50 В, 100 В, 250 В, 500 В і 1000 В;
• вимірювання опору ізоляції до 20 ГОм;
• вимірювання низького опору до 20 кОм;
• вимірювання постійної та змінної напруги до 600 В;
• підтримка коефіцієнта абсорбції DAR та індексу поляризації PI;
• автоматичний вибір діапазону;
• пам’ять на 99 груп результатів;
• функція Data Hold і порівняльний режим;
• LCD-підсвічування та аналогова гістограма;
• автоматичний розряд після випробування ізоляції;
• звукова індикація та попередження про високу тестову напругу;
• живлення від шести батарей AA.

UNI-T UT505A — універсальний тестер ізоляції до 1000 В

UNI-T UT505A поєднує широкий діапазон вимірювання опору ізоляції, п’ять рівнів тестової напруги та додаткові електровимірювальні функції. Прилад дозволяє працювати з опором ізоляції до 20 ГОм, вимірювати напругу до 600 В і низький опір до 20 кОм, а також виконувати тести DAR та PI. Пам’ять, автоматичний вибір діапазону, підсвічування та функції утримання й порівняння результатів спрощують роботу під час серійних перевірок.

UNI-T UT505A поєднує функції цифрового мегаомметра до 1000 В і базового електровимірювального приладу в одному портативному корпусі, а збереження результатів спрощує подальший перегляд отриманих даних.
