Мегаомметр 6213 AIN — цифровий високовольтний тестер ізоляції до 10 кВ

Мегаомметр 6213 AIN — цифровий вимірювач опору ізоляції з тестовою напругою від 0,5 до 10 кВ. Прилад призначений для високовольтних вимірювань ізоляції та дає змогу контролювати опір у широкому діапазоні — до 600 ГОм при тестовій напрузі 10 кВ. Модель підтримує автоматичний вибір меж вимірювання, має мікропроцесорне керування та дворядковий дисплей, завдяки чому основні результати вимірювань і робочі параметри зручно контролювати без ручного перемикання діапазонів.

6213 AIN працює з тестовою напругою 0,5–10 кВ із кроком 500 В. Такий діапазон дає змогу виконувати вимірювання за різних заданих рівнів випробувальної напруги, не обмежуючись одним фіксованим значенням. Максимальний діапазон вимірюваного опору становить 600 ГОм при 10 кВ, а для тестової напруги 500 В у характеристиках зазначено діапазон до 25 ГОм. Заявлена точність вимірювання — 3% + 1 розряд.

Основні можливості мегаомметра 6213 AIN

Однією з важливих особливостей моделі є не лише безпосереднє вимірювання опору ізоляції, а й визначення коефіцієнта абсорбції та коефіцієнта поляризації. Ці параметри використовуються для оцінювання зміни опору ізоляції в часі під час прикладання тестової напруги. Для коефіцієнта абсорбції прилад використовує співвідношення результатів за 30 секунд і 1 хвилину, а для коефіцієнта поляризації — за 10 хвилин і 1 хвилину. В описі виробу коефіцієнт поляризації також зазначений як показник старіння ізоляції.

Мікропроцесорне керування автоматизує роботу приладу та підтримує функції, заявлені для цієї моделі. Автоматичний вибір меж вимірювання зменшує кількість ручних операцій під час контролю опору, а лінійна шкала доповнює цифрове відображення результатів. Дані калібрування зберігаються в енергонезалежній пам’яті EEPROM, тому відповідні параметри залишаються збереженими в пам’яті приладу.

Для відображення інформації використовується дворядковий дисплей формату 2 × 20 знаків. Це дозволяє виводити більше робочої інформації, ніж на однорядковому індикаторі, та спрощує контроль параметрів під час вимірювання. Також у 6213 AIN передбачене автоматичне вимкнення живлення, що допомагає уникати зайвого розряджання батарей, якщо прилад залишається увімкненим без потреби.

Тестова напруга від 500 В до 10 кВ

Ключовою характеристикою 6213 AIN є діапазон тестової напруги 0,5–10 кВ. Значення змінюється з кроком 500 В, тому користувач може задавати різні рівні випробувальної напруги в межах передбаченого діапазону. Верхня межа 10 кВ відносить модель до високовольтних тестерів ізоляції та дає змогу виконувати вимірювання, для яких потрібна напруга, вища за стандартні 500 В, 1000 В або 2500 В.

Під час вибору мегаомметра важливо враховувати не тільки максимальну тестову напругу, а й доступний діапазон вимірювання опору. Для 6213 AIN зазначено 25 ГОм при 500 В і до 600 ГОм при 10 кВ. Таким чином, прилад поєднує регульовану тестову напругу з можливістю вимірювання дуже великих значень опору ізоляції.

Коефіцієнт абсорбції та коефіцієнт поляризації

Звичайне разове вимірювання показує опір ізоляції в конкретний момент часу. 6213 AIN додатково підтримує часові вимірювання, потрібні для розрахунку коефіцієнта абсорбції та коефіцієнта поляризації. Це дає можливість отримати не тільки одне значення опору, а й оцінити, як воно змінюється протягом заданого інтервалу тестування.

Коефіцієнт абсорбції визначається за результатами на 30-й секунді та через 1 хвилину. Коефіцієнт поляризації розраховується за значеннями через 1 і 10 хвилин. Наявність цих функцій особливо важлива тоді, коли під час контролю ізоляції потрібен не лише числовий результат опору, а й додаткова оцінка його часової поведінки. При цьому інтерпретацію отриманих значень слід виконувати відповідно до вимог, прийнятих для конкретного об’єкта та методики випробувань.

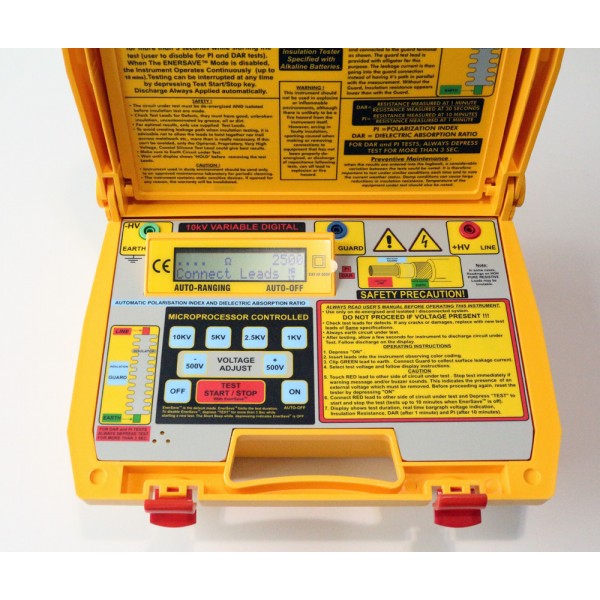

Керування, індикація та збереження калібрувальних даних

Модель оснащена мікропроцесорним керуванням і функцією автоматичного вибору меж вимірювань. Така побудова спрощує роботу з широким діапазоном опору та дозволяє приладу самостійно підбирати відповідну межу в процесі вимірювання. Результати відображаються на дворядковому дисплеї 2 × 20 знаків, а лінійна шкала забезпечує додаткове візуальне представлення показань.

Калібрувальні дані зберігаються в EEPROM — енергонезалежній пам’яті. У практичному використанні це означає, що прилад має окрему пам’ять для збереження даних калібрування без необхідності їх повторного введення після кожного вимкнення живлення. Автоматичне вимкнення живлення доповнює функціональність приладу та допомагає раціональніше використовувати комплект батарей.

Конструкція та умови експлуатації

Мегаомметр 6213 AIN виконаний в ударостійкому корпусі. Габарити приладу становлять 330 × 260 × 160 мм, маса — 3,6 кг. Такі параметри варто враховувати під час організації робочого місця, зберігання або транспортування вимірювального обладнання.

Заявлений робочий температурний діапазон становить від 0 до 40 °C, допустима відносна вологість — до 85%. Ці значення визначають умови, в межах яких наведені характеристики приладу мають розглядатися як робочі. Перед проведенням вимірювань доцільно враховувати температуру та вологість навколишнього середовища, оскільки параметри ізоляції також можуть залежати від умов, у яких виконується контроль.

Технічні характеристики 6213 AIN

Комплект постачання

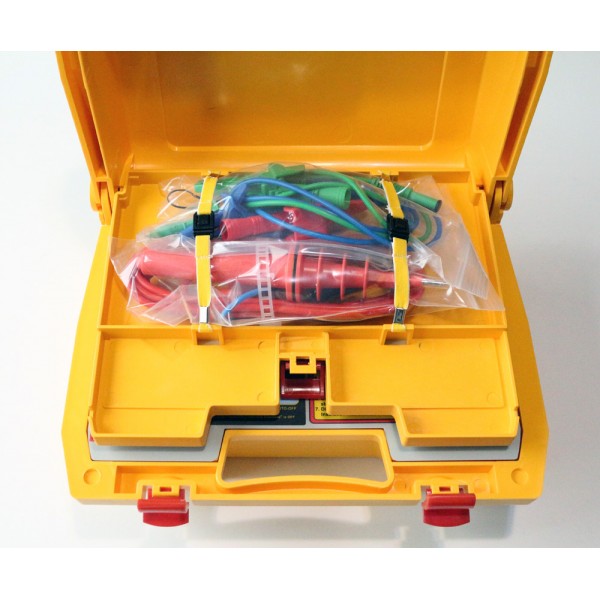

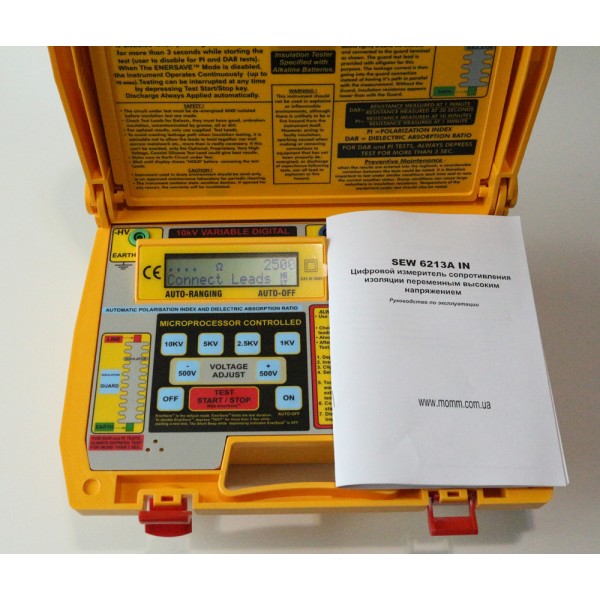

У комплект постачання входять мегаомметр 6213 AIN, керівництво з експлуатації — 1 шт., комплект вимірювальних проводів — 1 шт. та батареї типу AAA — 6 шт. Наявність проводів і елементів живлення в комплекті дозволяє підготувати прилад до роботи з урахуванням вимог інструкції з експлуатації.

Функціональні особливості 6213 AIN

Під час роботи з великими значеннями опору важливу роль відіграє автоматичний вибір меж вимірювання. У 6213 AIN ця функція заявлена як штатна, тому користувачеві не потрібно вручну перемикати кожен діапазон у процесі контролю. Прилад сам працює з відповідною межею в рамках своїх технічних можливостей, а результат виводиться на дворядковий дисплей. Така організація керування особливо доречна для моделі, в якій діапазон опору змінюється від значень, характерних для тестування при 500 В, до максимальної межі 600 ГОм при 10 кВ.

Окремої уваги заслуговують часові режими. Для коефіцієнта абсорбції в характеристиках наведені інтервали 30 секунд і 1 хвилина, а для коефіцієнта поляризації — 10 хвилин і 1 хвилина. Тобто 6213 AIN може використовувати результати, отримані в різні моменти одного випробування, для визначення відповідних коефіцієнтів. Це розширює інформативність контролю порівняно з одним миттєвим значенням опору та дає можливість оцінювати зміну показника протягом заданого часу.

Прилад живиться від шести батарей типу AAA. Для корпусу зазначені розміри 330 × 260 × 160 мм і маса 3,6 кг. Поєднання автономного батарейного живлення, ударостійкого корпусу та автоматичного вимкнення живлення формує практичну конструкцію цифрового тестера ізоляції, при цьому всі вимірювання повинні виконуватися з дотриманням вимог керівництва з експлуатації та правил безпечної роботи з високою напругою.

Якщо при виборі обладнання потрібні функції вимірювання коефіцієнта абсорбції та коефіцієнта поляризації, 6213 AIN підтримує обидва режими. Разом із вимірюванням опору ізоляції це дає змогу отримувати додаткові параметри, пов’язані зі зміною опору в часі. Усі вимірювання слід проводити відповідно до керівництва з експлуатації та вимог безпеки, передбачених для роботи з високою тестовою напругою.
