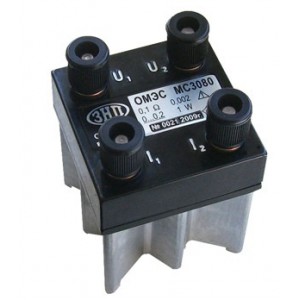

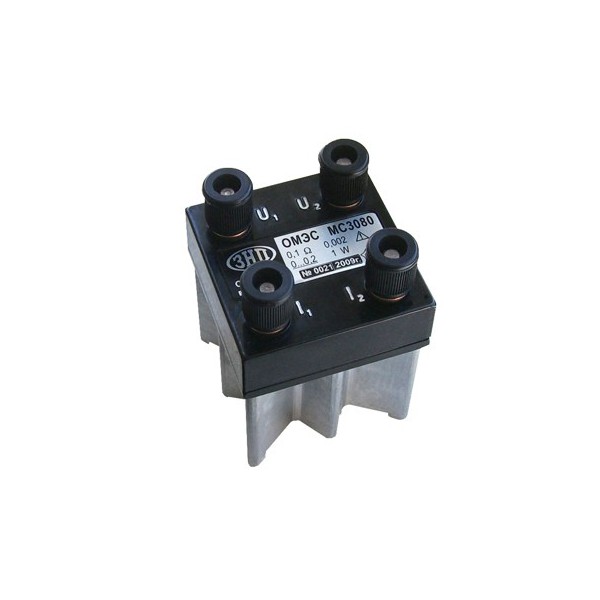

Міра електричного опору МС-3080, клас точності 0,01

МС-3080 класу точності 0,01 — однозначна міра електричного опору, призначена для відтворення стабільного значення опору під час високоточних електричних вимірювань. Прилад застосовують як еталонну або робочу міру в метрологічних лабораторіях, під час перевірки вимірювального обладнання та виконання спеціалізованих електротехнічних досліджень.

Міра опору МС-3080 може використовуватися як у повітряному, так і в рідкому середовищі. Для роботи в рідинах допускається застосування конденсаторної оливи, гасу та кремнійорганічної рідини. Така особливість розширює можливості використання приладу в лабораторних вимірювальних установках.

МС-3080 випускається з номінальними значеннями опору 0,001; 0,01; 0,1; 1,0 або 10 Ом. Кожна окрема міра має лише один фіксований номінал, тому потрібне значення опору необхідно вибирати під час замовлення.

Відмінними особливостями серії є висока стабільність електричного опору протягом тривалого часу, підвищена навантажувальна здатність і герметизований резистивний елемент. Ці конструктивні рішення сприяють збереженню метрологічних характеристик під час експлуатації.

Призначення та застосування міри опору МС-3080

Однозначні міри електричного опору використовуються там, де необхідно мати стабільне та заздалегідь визначене значення опору. Вони є важливими компонентами вимірювальних схем, у яких точність результату залежить від характеристик опорного резистивного елемента.

МС-3080 класу 0,01 може застосовуватися для таких завдань:

• Відтворення номінальних значень електричного опору під час метрологічних робіт.
• Використання як еталонної міри в лабораторних вимірювальних установках.
• Перевірка та порівняння показників приладів для вимірювання малого електричного опору.
• Контроль характеристик вимірювальних мостів та інших приладів, що працюють із низькоомними колами.
• Проведення точних електротехнічних вимірювань і лабораторних досліджень.
• Використання у складі вимірювальних схем із цифровими вольтметрами та мультиметрами.
• Визначення вихідного струму вимірювальних перетворювачів методом падіння напруги.

Прилад може використовуватися в метрологічних службах підприємств, випробувальних лабораторіях та організаціях, що займаються контролем електричних параметрів обладнання.

Номінальні значення електричного опору

Серія МС-3080 охоплює п'ять номінальних значень опору, що дозволяє підібрати міру відповідно до необхідного діапазону вимірювань:

• 0,001 Ом — для вимірювальних схем із дуже малими значеннями електричного опору.
• 0,01 Ом — для роботи з низькоомними електричними колами.
• 0,1 Ом — для точних вимірювань і порівняння невеликих значень опору.
• 1,0 Ом — для використання як опорного значення в електровимірювальних схемах.
• 10 Ом — для лабораторних вимірювань, у яких потрібен відповідний номінальний опір.

Кожна міра МС-3080 виготовляється з одним фіксованим значенням опору. На відміну від багатозначних магазинів опорів, у яких потрібну величину можна встановлювати перемикачами, однозначна міра призначена для роботи з конкретним номіналом.

Тому перед придбанням необхідно визначити, яке значення опору відповідає умовам вимірювання. Якщо для роботи потрібні декілька номіналів, використовують відповідну кількість окремих мір.

Клас точності 0,01 та метрологічні характеристики

МС-3080 представлена в декількох класах точності: 0,01; 0,005; 0,002 та 0,001. Ця модифікація належить до класу точності 0,01.

Клас точності характеризує метрологічні властивості міри, зокрема допустиму зміну дійсного значення опору протягом року. Для класу 0,01 річна нестабільність не повинна перевищувати 0,01%.

Стабільність номінального опору має значення для лабораторій, які виконують періодичні вимірювання за однаковою методикою. Зміна опору еталонного елемента може впливати на результати порівняння, тому його метрологічні характеристики необхідно враховувати під час проведення робіт.

Для серії МС-3080 допустиме відхилення дійсного значення опору від номінального становить не більше ±0,01%. Похибка атестації в технічних даних наведена на рівні ±0,0002% або ±0,0005% залежно від виконання.

Температурний коефіцієнт опору також є важливим параметром, оскільки температура впливає на значення електричного опору. Для серії МС-3080 зазначені значення ТКО α: ±1; ±3; ±5 × 10^-6 1/°C.

Під час вибору конкретної модифікації необхідно враховувати не лише клас точності, а й номінал, температурний коефіцієнт та умови проведення вимірювань.

Конструктивні особливості МС-3080

Герметизований резистивний елемент

У конструкції міри МС-3080 використовується герметизований резистивний елемент. Це одна з особливостей, що відрізняють її від попередніх моделей вимірювальних мір.

Герметизація спрямована на підвищення надійності резистивного елемента та забезпечення стабільності його характеристик. Для точних вимірювань це особливо важливо, оскільки зміна властивостей опорного елемента безпосередньо впливає на метрологічні параметри приладу.

Підвищена стабільність опору

МС-3080 розроблена як заміна низки раніше використовуваних мір електричного опору. Порівняно з попередніми моделями для неї заявлено підвищену стабільність опору в часі.

Ця характеристика має практичне значення під час тривалого використання міри в лабораторних установках, де необхідно підтримувати відтворюваність результатів вимірювань.

Підвищена навантажувальна здатність

Конструкція МС-3080 розрахована на визначені значення потужності розсіювання. Номінальна потужність становить 0,2 Вт, максимальна — 1,0 Вт для всіх п'яти номіналів.

Гранична потужність залежить від електричного опору конкретної модифікації та становить 2,5 або 2,0 Вт. Ці обмеження необхідно враховувати під час складання вимірювальної схеми.

Технічні характеристики міри електричного опору МС-3080

Потужність розсіювання МС-3080

Під час експлуатації міри опору необхідно дотримуватися допустимих значень потужності, що розсіюється на резистивному елементі. Перевищення встановлених параметрів може впливати на температурний режим і точність вимірювання.

Номінальна потужність розсіювання для всіх виконань становить 0,2 Вт. Максимальна потужність — 1,0 Вт. Для мір із номінальним опором 0,001; 0,01 та 0,1 Ом гранична потужність дорівнює 2,5 Вт, а для виконань на 1 і 10 Ом — 2,0 Вт.

Під час точних вимірювань важливо контролювати потужність, яка виділяється на мірі, адже нагрівання резистивного елемента може змінювати його опір. Для отримання коректного результату умови роботи мають відповідати обраній методиці вимірювання.

Використання МС-3080 разом із цифровими мультиметрами

Одним із практичних способів застосування міри електричного опору МС-3080 є вимірювання струму методом падіння напруги. Для цього міру використовують разом із точним цифровим вольтметром або лабораторним мультиметром.

Як приклади сумісних за призначенням вимірювальних приладів можна розглядати М3500А та В7-84. Такі вимірювальні схеми застосовуються для визначення вихідного струму перетворювачів тиску, температури та витрати.

Принцип методу ґрунтується на законі Ома. Струм, що проходить через міру з відомим опором, створює на ній падіння напруги. Вимірявши напругу та знаючи значення опору, можна обчислити силу струму:

I = U / R

де I — сила струму, U — виміряна напруга, R — електричний опір міри.

Точність такого визначення залежить від метрологічних характеристик міри опору, точності вимірювання напруги та дотримання умов проведення вимірювань.

Використання стабільної міри опору особливо важливе для схем, у яких навіть невеликі відхилення опорного значення впливають на кінцевий результат.

Використання в повітряному та рідинному середовищі

МС-3080 призначена для роботи як у повітрі, так і в певних рідинних середовищах. У технічних характеристиках зазначені конденсаторна олива, гас та кремнійорганічна рідина.

Можливість роботи в рідині має значення для спеціалізованих метрологічних установок, у яких умови вимірювання передбачають використання відповідного середовища.

Під час експлуатації необхідно враховувати вимоги до температурного режиму, характеристик застосовуваної рідини та умов підключення вимірювального обладнання.

Конкретні умови роботи повинні визначатися технічною документацією міри та методикою проведення вимірювань.

Які міри електричного опору замінює МС-3080?

Модель МС-3080 розроблена для заміни раніше використовуваних мір електричного опору:

• МС3050;
• Р3031/2;
• Р321;
• Р310;
• МС-3006;
• МС-3005;
• МС3007.

Порівняно із зазначеними моделями для МС-3080 заявлено покращену стабільність опору в часі, підвищену навантажувальну здатність та використання герметизованого резистивного елемента.

Водночас під час заміни наявної міри необхідно перевірити відповідність номінального опору, класу точності, умов експлуатації та вимог конкретної методики. Належність до переліку моделей, які замінює МС-3080, не означає автоматичної взаємозамінності в кожній вимірювальній установці.

Метрологічна атестація та документація

Міра електричного опору МС-3080 може постачатися зі свідоцтвом про метрологічну атестацію. Наявність такого документа необхідно уточнювати під час оформлення замовлення.

Для лабораторій і підприємств, які виконують метрологічні роботи, документальне підтвердження характеристик вимірювального обладнання має особливе значення.

Під час вибору міри рекомендується перевірити необхідний клас точності, номінальний опір, умови проведення атестації та вимоги до супровідної документації.

Як вибрати міру електричного опору МС-3080?

Вибір однозначної міри електричного опору залежить від завдань, для яких вона використовуватиметься. Перед придбанням насамперед потрібно визначити необхідне номінальне значення опору та допустиму похибку вимірювань.

Основні критерії вибору:

• Номінальний опір. Для серії МС-3080 доступні значення від 0,001 до 10 Ом. Кожна міра має один номінал.
• Клас точності. Для цієї модифікації він становить 0,01. Інші виконання серії мають класи 0,005; 0,002 та 0,001.
• Навантажувальна здатність. Необхідно враховувати номінальну, максимальну та граничну потужність розсіювання.
• Температурний коефіцієнт опору. Цей параметр впливає на поведінку міри за зміни температури.
• Робоче середовище. Міра може застосовуватися в повітрі та зазначених у документації рідинах.
• Метрологічні документи. За потреби варто уточнити можливість постачання зі свідоцтвом про метрологічну атестацію.

Правильний вибір характеристик дозволяє використовувати міру в межах вимог конкретної вимірювальної методики та забезпечувати необхідну відтворюваність результатів.

Купити міру електричного опору МС-3080 класу 0,01 в Україні

Міра опору МС-3080 класу точності 0,01 призначена для метрологічних лабораторій, підприємств і фахівців, які виконують точні вимірювання електричного опору. Прилад забезпечує відтворення одного фіксованого номінального значення та може використовуватися як еталонна або робоча міра.

Серія охоплює номінали 0,001; 0,01; 0,1; 1,0 та 10 Ом. Герметизований резистивний елемент, висока стабільність характеристик і можливість роботи в повітряному та рідинному середовищі роблять МС-3080 придатною для широкого кола лабораторних завдань.

Перед тим як купити МС-3080 в Україні, необхідно уточнити потрібний номінал опору, вимоги до метрологічної атестації та відповідність характеристик міри умовам запланованих вимірювань.
