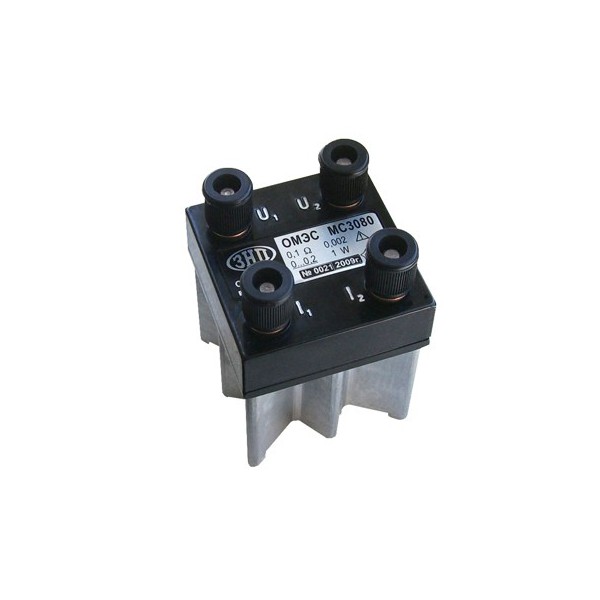

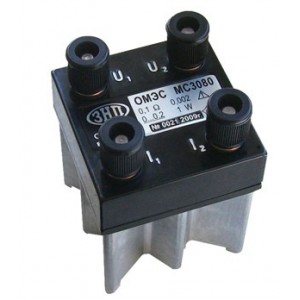

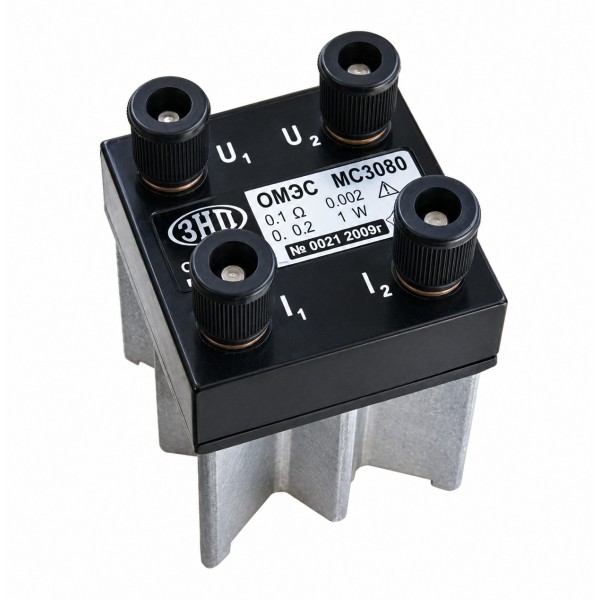

Міра електричного опору МС-3080 класу точності 0,001

МС-3080 — герметизована однозначна міра електричного опору, призначена для застосування як зразкова та робоча міра. Представлене виконання має клас точності 0,001. Серія охоплює п’ять номінальних значень: 0,001; 0,01; 0,1; 1,0 та 10 Ом. Кожна міра має один номінал, який потрібно вибрати відповідно до вимірювального завдання.

Модель призначена для роботи в повітряному або рідинному середовищі. Номінальна потужність розсіювання становить 0,2 Вт, максимальна — 1,0 Вт. Гранична потужність залежить від номінального опору та наведена в таблиці. Міра може постачатися зі свідоцтвом про метрологічну атестацію.

Призначення МС-3080

Міру використовують для відтворення заданого значення електричного опору під час вимірювальних і метрологічних робіт. Вона підходить для завдань, у яких потрібен окремий резистивний елемент із визначеними характеристиками точності, стабільності та допустимого навантаження.

Однозначне виконання означає, що конкретний виріб має одне номінальне значення опору. Перелік 0,001; 0,01; 0,1; 1,0 та 10 Ом описує доступні варіанти серії. Якщо для роботи потрібні кілька значень, необхідно підібрати відповідні міри з потрібними номіналами.

Під час вибору МС-3080 важливо враховувати не лише опір, а й клас точності, температурний коефіцієнт, похибку атестації та потужність розсіювання. Сукупність цих параметрів визначає відповідність міри конкретній вимірювальній методиці.

П’ять номінальних значень опору

Для МС-3080 передбачено такі номінали:

• 0,001 Ом.
• 0,01 Ом.
• 0,1 Ом.
• 1,0 Ом.
• 10 Ом.

Такий ряд дозволяє вибрати міру для різних значень опору в межах серії. При цьому кожен номінал потрібно розглядати разом із допустимим навантаженням. Номінальна та максимальна потужність однакові для всіх п’яти виконань, тоді як гранична потужність для мір 1,0 і 10 Ом відрізняється від значень для трьох нижчих номіналів.

Потрібний опір визначають за вимогами вимірювального кола. Для замовлення слід зазначити конкретний номінал і клас точності 0,001, щоб однозначно визначити необхідне виконання міри.

Клас точності та метрологічні параметри

У серії МС-3080 наведено класи точності 0,01; 0,005; 0,002 та 0,001. У вихідних характеристиках цей перелік пов’язаний із нестабільністю за рік. Для представленої картки вибрано виконання класу 0,001.

Зазначені значення температурного коефіцієнта опору α становлять ±1; ±3; ±5 × 10^-6 1/°C. Похибка атестації наведена у двох варіантах: ±0,0002% та ±0,0005%. Відповідність цих значень конкретному номіналу або виконанню в описі не розподілена, тому потрібні параметри слід уточнити під час замовлення.

Допустиме відхилення дійсного значення опору від номінального становить не більше ±0,01%. Цей показник потрібно відрізняти від класу точності та похибки атестації: у характеристиках вони наведені окремо й описують різні метрологічні властивості міри.

Для застосування за конкретною методикою важливо зіставити всі зазначені параметри з її вимогами. Наявність потрібного номіналу сама по собі не визначає відповідність міри всім умовам вимірювання.

Потужність розсіювання

Для кожного номінального значення опору встановлено три рівні потужності: номінальний, максимальний і граничний. Номінальна потужність становить 0,2 Вт, максимальна — 1,0 Вт для всіх виконань, наведених у таблиці.

Для номіналів 0,001; 0,01 та 0,1 Ом гранична потужність становить 2,5 Вт. Для виконань 1,0 та 10 Ом — 2,0 Вт. Значення потужності в таблиці наведені у ватах.

Під час підбору режиму роботи номінальну, максимальну та граничну потужність слід розглядати як окремі характеристики. Умови й допустима тривалість роботи за максимального або граничного навантаження в короткому описі не наведені, тому їх потрібно перевірити за експлуатаційною документацією.

Герметизований резисторний елемент

Конструкція МС-3080 передбачає герметизований резисторний елемент. Для такого виконання заявлено підвищення надійності міри. Разом із цим для серії зазначені підвищена стабільність опору в часі та підвищена навантажувальна здатність порівняно з попередніми типами мір.

МС-3080 призначена для роботи в повітряному середовищі або в зазначених рідинах: конденсаторній оливі, гасі та кремнійорганічній рідині. Вибір середовища має відповідати вимірювальній методиці й умовам застосування конкретного виробу.

Габарити міри становлять 88 × 59 × 59 мм, маса — 0,45 кг. Ці параметри дозволяють врахувати розміщення виробу під час підготовки лабораторного робочого місця та компонування вимірювальної установки.

Вимірювання струму перетворювачів

Разом із точними цифровими вольтметрами або мультиметрами МС-3080 може застосовуватися для вимірювання вихідного струму перетворювачів тиску, температури та витрати. Як приклади приладів для спільної роботи наведені М3500А та В7-84.

У такій вимірювальній схемі використовують метод падіння напруги на мірі опору. Значення струму визначають за виміряною напругою та відомим опором міри. Вибираючи номінал для цього застосування, необхідно враховувати навантаження на міру та можливості вольтметра.

Точність такого вимірювання залежить від характеристик усієї вимірювальної схеми. Тому клас точності МС-3080 потрібно оцінювати разом із похибкою вимірювання напруги та умовами роботи. Згадані М3500А і В7-84 є прикладами обладнання для спільного застосування, а не заявленими складовими комплекту постачання.

Заміна мір попередніх типів

МС-3080 розроблені та випускаються на заміну мірам опору МС3050, Р3031/2, Р321, Р310, МС-3006, МС-3005 і МС3007. Порівняно з ними для серії заявлені такі особливості:

• Підвищена стабільність опору в часі.
• Підвищена навантажувальна здатність.
• Герметизований резисторний елемент, що підвищує надійність міри.

Для підбору заміни необхідно зіставити потрібний номінал, клас точності та потужність розсіювання. Також слід враховувати вимоги до температурного коефіцієнта й метрологічної атестації, якщо вони визначені методикою роботи.

Основні характеристики МС-3080

• Тип виробу: однозначна міра електричного опору.
• Клас точності представленого виконання: 0,001.
• Номінали: 0,001; 0,01; 0,1; 1,0 або 10 Ом.
• Кількість номіналів в одній мірі: один.
• Класи точності серії: 0,01; 0,005; 0,002; 0,001.
• Температурний коефіцієнт опору α: ±1; ±3; ±5 × 10^-6 1/°C.
• Похибка атестації: ±0,0002%; ±0,0005%.
• Допустиме відхилення дійсного опору від номінального: не більше ±0,01%.
• Номінальна потужність: 0,2 Вт.
• Максимальна потужність: 1,0 Вт.
• Гранична потужність: 2,5 або 2,0 Вт залежно від номіналу.
• Габаритні розміри: 88 × 59 × 59 мм.
• Маса: 0,45 кг.

Метрологічна атестація та замовлення

МС-3080 може постачатися зі свідоцтвом про метрологічну атестацію. Якщо такий документ потрібний для ваших робіт, його наявність необхідно погодити під час замовлення разом із номіналом і класом точності.

Для вибору відповідного виконання зазначте потрібний опір, умови застосування та вимоги до метрологічних параметрів. Це дозволить узгодити міру МС-3080 класу 0,001 із завданнями лабораторії та характеристиками обладнання, з яким вона працюватиме.
