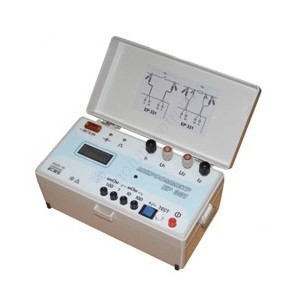

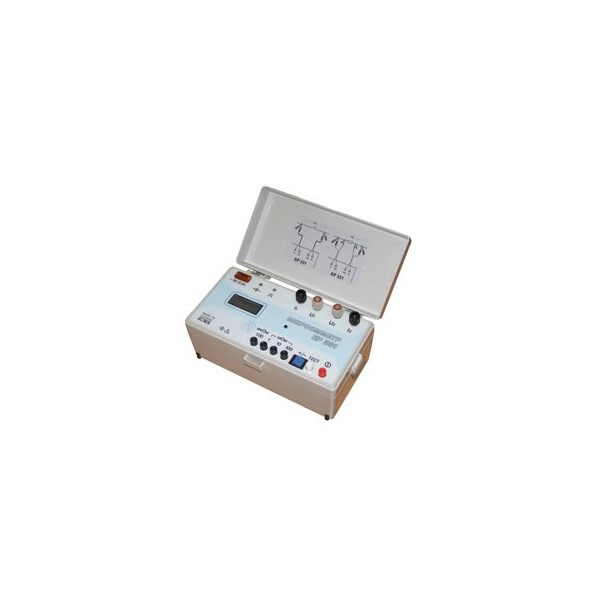

Мікроомметр ЕР-332

Мікроомметр ЕР-332 — електровимірювальний прилад для вимірювання малих значень електричного опору. Модель застосовують під час перевірки обмоток електродвигунів, шин, запобіжників, а також зварних і паяних з’єднань. Діапазон вимірювання становить від 5 мкОм до 1 Ом, максимальна роздільна здатність — 1 мкОм, а вимірювальний струм — 1 А. Такі характеристики дають змогу використовувати ЕР-332 у завданнях, де звичайного омметра недостатньо для оцінювання дуже малих опорів.

Вимірювання низькоомних ділянок потрібне під час контролю електричних контактів, струмопровідних з’єднань і елементів силових кіл. Навіть невелике збільшення опору в місці контакту або з’єднання може бути важливою діагностичною ознакою. ЕР-332 дає можливість отримувати числове значення опору та порівнювати результати під час перевірки однотипних вузлів, після ремонту або в межах планового технічного обслуговування.

Призначення мікроомметра ЕР-332

Основне призначення приладу — вимірювання малих електричних опорів у діапазоні до 1 Ом. ЕР-332 можна використовувати для контролю опору обмоток електродвигунів, електричних шин, плавких запобіжників, а також зварних і паяних з’єднань. Це робить прилад доречним у роботах, пов’язаних із перевіркою стану електричних кіл та окремих струмопровідних елементів.

Для обмоток електродвигунів вимірювання опору допомагає отримати фактичне значення параметра обмотки. Під час роботи з шинами або з’єднаннями мікроомметр дає змогу перевірити ділянки, де опір вимірюється в міліомах або мікроомах. Для запобіжників прилад може використовуватися для вимірювання опору струмопровідної частини, а під час перевірки зварних і паяних з’єднань — для кількісної оцінки опору конкретного контакту.

Діапазон від 5 мкОм до 1 Ом

Робочий діапазон ЕР-332 охоплює значення від 5 мкОм до 1 Ом. Нижня межа дає змогу працювати з дуже малими опорами, характерними для металевих шин, контактних вузлів і низькоомних з’єднань. Верхня межа 1 Ом розширює сферу застосування приладу на елементи, опір яких уже виходить за суто мікроомний діапазон, але все ще належить до низькоомних вимірювань.

Максимальна роздільна здатність становить 1 мкОм. Це означає, що прилад призначений саме для задач, де важливо бачити малі зміни опору та отримувати результат у мікроомному діапазоні. Такий формат вимірювання особливо корисний при порівнянні однакових контактів, з’єднань або обмоток, коли потрібно не просто встановити наявність електричного кола, а визначити конкретне значення малого опору.

Вимірювальний струм 1 А

Мікроомметр ЕР-332 виконує вимірювання зі струмом 1 А. Цей параметр є однією з ключових характеристик приладу, оскільки визначає режим, у якому проводиться вимірювання низького опору. Під час вибору мікроомметра варто враховувати не лише діапазон, а й вимірювальний струм, адже разом ці характеристики визначають придатність приладу до конкретного виду перевірок.

Точність вимірювання

Для ЕР-332 основна похибка залежить від ділянки діапазону вимірювання. У технічних характеристиках наведено окремі значення похибки для різних рівнів опору. Такий підхід дає змогу оцінювати очікувану точність результату саме в тій частині діапазону, де проводиться конкретне вимірювання.

Під час практичної роботи це важливо для правильного трактування показів. Результат вимірювання малого опору завжди слід оцінювати разом із заданою для відповідного діапазону похибкою. Для ЕР-332 характеристики похибки наведені у формі залежності від виміряного значення Rx та одиниці молодшого розряду.

Автономне живлення та ресурс роботи

Живлення мікроомметра здійснюється від вбудованого акумулятора 4,8 В / 1,2 А. Завдяки цьому прилад не потребує постійного підключення до зовнішнього джерела живлення під час виконання вимірювань. У характеристиках зазначено не менше 3000 вимірювань до розряду акумулятора.

Автономне живлення зручне для робіт безпосередньо біля обладнання, коли вимірювання потрібно виконувати в різних точках. Користувач може проводити серію перевірок у межах заявленого ресурсу акумулятора, не прив’язуючи прилад до стаціонарного блока живлення. Перед роботою достатньо контролювати стан заряду відповідно до звичайної практики експлуатації акумуляторних вимірювальних приладів.

Робота без додаткового підстроювання

ЕР-332 адаптований до вимог експлуатаційних підрозділів і не потребує підстроювання перед початком та в процесі роботи. Це важлива практична особливість для регулярних вимірювань, оскільки скорочує кількість підготовчих операцій перед перевіркою. Користувач може зосередитися на правильному підключенні до об’єкта та отриманні результату в межах заданих характеристик приладу.

Відсутність необхідності виконувати підстроювання під час роботи також спрощує повторні вимірювання. Якщо потрібно послідовно перевірити кілька з’єднань, шин, запобіжників або інших низькоомних елементів, прилад розрахований на роботу без додаткового коригування між вимірюваннями.

Де може застосовуватися ЕР-332

Мікроомметр орієнтований на задачі, пов’язані з контролем малих опорів у електротехнічному обладнанні та провідних з’єднаннях. Його можна використовувати під час технічного обслуговування, перевірки після виконання монтажних або ремонтних робіт, а також для порівняльного контролю однотипних елементів. Конкретний спосіб застосування визначається об’єктом вимірювання та вимогами до діапазону і точності.

• вимірювання опору обмоток електродвигунів;
• контроль електричного опору шин;
• вимірювання опору запобіжників;
• перевірка зварних електричних з’єднань;
• перевірка паяних з’єднань;
• вимірювання інших низькоомних ділянок у межах заявленого діапазону.

Габарити та маса

Габаритні розміри ЕР-332 становлять 240 × 130 × 105 мм. Маса приладу без з’єднувальних проводів — 1 кг. Ці параметри важливі під час організації робочого місця, транспортування між точками контролю та зберігання вимірювального обладнання.

Маса вказана без з’єднувальних проводів, що варто враховувати під час транспортування та організації робочого місця.

Технічні характеристики мікроомметра ЕР-332

На що звернути увагу під час вибору

Під час вибору мікроомметра насамперед варто зіставити очікуваний опір об’єкта з робочим діапазоном приладу. Для ЕР-332 це 5 мкОм–1 Ом. Далі важливо врахувати роздільну здатність 1 мкОм, вимірювальний струм 1 А та значення основної похибки для потрібної ділянки діапазону. Якщо ці параметри відповідають задачі, прилад можна розглядати для вимірювання опору відповідних низькоомних елементів.

Окремо варто врахувати автономність. Вбудований акумулятор розрахований щонайменше на 3000 вимірювань до розряду, що важливо при серійному контролі великої кількості точок. Габарити 240 × 130 × 105 мм і маса 1 кг без проводів допомагають заздалегідь оцінити умови транспортування та використання приладу на робочому місці.

Мікроомметр для контролю низьких опорів

ЕР-332 поєднує діапазон вимірювання від 5 мкОм до 1 Ом, роздільну здатність 1 мкОм і вимірювальний струм 1 А. Прилад підходить для задач, у яких необхідно контролювати опір обмоток електродвигунів, шин, запобіжників, зварних і паяних з’єднань. Вбудований акумулятор забезпечує автономну роботу, а заявлена кількість вимірювань до його розряду становить не менше 3000.

Якщо для обслуговування або діагностики електротехнічного обладнання потрібен мікроомметр з діапазоном до 1 Ом, ЕР-332 дає можливість працювати з низькоомними об’єктами в межах зазначених характеристик. Прилад не потребує підстроювання перед початком і в процесі роботи, що спрощує виконання повторюваних вимірювань і робить його практичним інструментом для регулярного контролю малого електричного опору.
