Універсальний вимірювальний міст Р4833

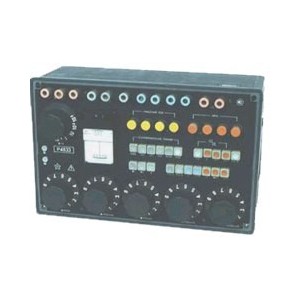

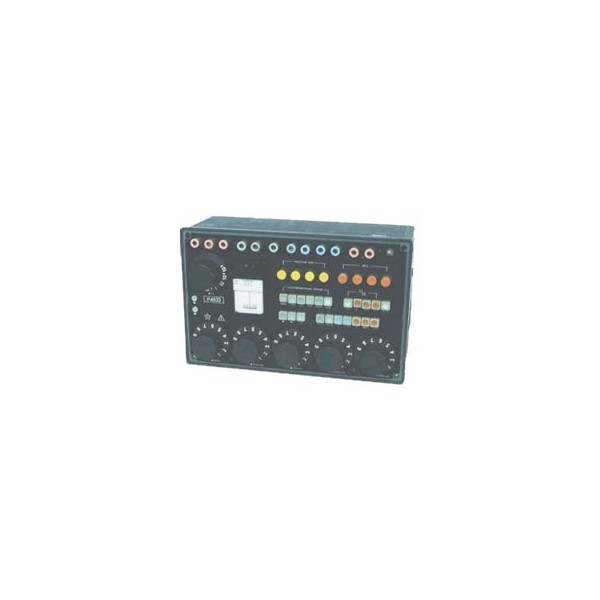

Р4833 — універсальний вимірювальний прилад для вимірювання електричного опору мостовим методом, постійної ЕРС і напруги компенсаційним методом, а також для повірки теплотехнічних приладів. В одному корпусі поєднано міст постійного струму, потенціометр постійного струму та п’ятидекадний магазин опорів. Така конструкція дає змогу використовувати Р4833 як багатофункціональний лабораторний засіб під час вимірювальних, налагоджувальних і метрологічних робіт.

Прилад застосовують у лабораторних і виробничих умовах, коли потрібно виміряти опір у широкому діапазоні, визначити значення постійної ЕРС або напруги, а також відтворити задане значення опору. Р4833 може використовуватися під час перевірки та повірки теплотехнічних засобів вимірювальної техніки, зокрема автоматичних мостів, потенціометрів, логометрів і мілівольтметрів.

Функціональні можливості Р4833

У режимі моста постійного струму Р4833 призначений для вимірювання електричного опору від 10^-4 до 10⁶ Ом. Клас точності приладу в цьому режимі — 0,1. Широкий діапазон дає змогу працювати як з малими опорами, так і з опорами до 1 МОм, вибираючи необхідне плече відношення та відповідну схему живлення.

У режимі потенціометра прилад вимірює постійну ЕРС і напругу компенсаційним методом у діапазоні від 0 до 111,10 мВ. Клас точності в цьому режимі становить 0,05. Вимірювальна частина має два контури: контур I містить 10 ступенів по 10 мВ і 10 ступенів по 1 мВ, а контур II — 10 ступенів по 0,1 мВ і 10 ступенів по 0,01 мВ.

Як п’ятидекадний магазин опорів Р4833 забезпечує діапазон показань від початкового опору не більше 0,015 Ом до 1111,10 Ом. Декади мають значення 100; 10; 1; 0,1 та 0,01 Ом. Клас точності магазину опорів — 0,02/1,5×10^-4. Завдяки цьому прилад можна використовувати не лише для безпосередніх вимірювань, а й для формування необхідних значень опору під час перевірки вимірювальних схем і приладів.

Основні технічні характеристики

Вимірювання опору мостовим методом

Під час роботи як міст постійного струму Р4833 дозволяє вибирати плече відношення відповідно до очікуваного значення вимірюваного опору. Для різних піддіапазонів застосовуються коефіцієнти від 10^-4 до 10³. Це дає змогу охопити повний робочий діапазон від 10^-4 до 10⁶ Ом.

Для вимірювань у найнижчих діапазонах 10^-4...10^-3 Ом і 10^-3...10^-2 Ом струм зовнішнього джерела живлення має становити 3 А. Під час роботи також необхідно враховувати початковий опір плеча порівняння. Вибір джерела живлення та режиму вимірювання здійснюють відповідно до необхідного діапазону й вимог методики вимірювання.

Робота в режимі потенціометра

Компенсаційний метод використовується для вимірювання постійної ЕРС і напруги безпосередньо в мілівольтовому діапазоні. Максимальне значення становить 111,10 мВ. Два вимірювальні контури з кроками 10; 1; 0,1 і 0,01 мВ забезпечують послідовне встановлення потрібного значення. Такий режим Р4833 призначений для робіт, де необхідно визначати малі постійні напруги та ЕРС, а також перевіряти відповідні вимірювальні прилади.

Р4833 як магазин опорів

П’ятидекадний магазин опорів є частиною універсальної конструкції Р4833 і водночас може використовуватися як самостійний функціональний вузол. П’ять декад зі ступенями 100; 10; 1; 0,1 та 0,01 Ом дозволяють встановлювати опір до 1111,10 Ом. Початковий опір магазину не перевищує 0,015 Ом. Така конфігурація зручна для завдання контрольних значень опору, перевірки вимірювальних каналів і виконання метрологічних операцій у межах характеристик приладу.

Метрологічні характеристики та похибка

Під час використання Р4833 як моста постійного струму межу допустимої основної похибки визначають залежно від класу точності, нормувального значення опору для вибраного діапазону та показання, встановленого декадними перемикачами. Для різних діапазонів вимірювання застосовуються нормовані значення похибки, тому перед проведенням роботи важливо правильно вибрати плече відношення, джерело живлення та схему підключення відповідно до очікуваного опору.

У режимі потенціометра межа допустимої основної похибки для вимірювання постійної ЕРС і напруги нормується для діапазону до 111,10 мВ. Робочі метрологічні характеристики приладу забезпечуються за встановлених умов застосування, зокрема за горизонтального положення та після виходу на робочий режим.

Опір кожного каліброваного проводу, що використовується під час вимірювання опорів, становить від 0,0012 до 0,0015 Ом. Для каліброваних проводів, які застосовуються під час повірки логометрів і мостів, опір кожного проводу становить від 0,027 до 0,033 Ом. Похибка опорів 0,6; 1,6; 5; 15; 16,2 і 25 Ом, призначених для імітації з’єднувальних ліній пірометричних мілівольтметрів, не перевищує ±0,1 Ом.

Умови експлуатації

Р4833 розрахований на роботу за температури навколишнього повітря від +10 до +35 °C. Допустима відносна вологість становить до 80% за температури +25 °C, атмосферний тиск — від 84 до 106,7 кПа, що відповідає 630–800 мм рт. ст. Для нормованих основних похибок передбачене горизонтальне робоче положення.

Після ввімкнення живлення час встановлення робочого режиму не перевищує 15 хвилин. Режим роботи приладу — переривчастий. Тривалість безперервної роботи від мережі або вбудованих джерел живлення становить не менше 8 годин, а перерва перед повторним ввімкненням — не менше 15 хвилин. Потужність, яку Р4833 споживає від мережі, не перевищує 10 ВА.

Конструкція та практичне застосування

Об’єднання трьох вимірювальних функцій в одному приладі спрощує організацію робочого місця в електровимірювальній або метрологічній лабораторії. Користувач може виконувати вимірювання опору, працювати з постійною ЕРС і напругою та задавати необхідний опір без переходу між окремими приладами. Це особливо актуально під час послідовної перевірки різних параметрів одного вимірювального каналу.

Габаритні розміри Р4833 не перевищують 250×390×190 мм, маса без упаковки — не більше 8 кг. Прилад призначений для стаціонарного застосування на робочому столі та має горизонтальне робоче положення. Для отримання результатів у межах нормованих метрологічних характеристик необхідно дотримуватися встановлених умов експлуатації, часу прогрівання, рекомендованих схем підключення та режимів живлення.

Для яких завдань підходить Р4833

Універсальний вимірювальний міст Р4833 доцільно застосовувати там, де в одному робочому процесі потрібні кілька типів точних електричних вимірювань. Прилад може використовуватися для вимірювання опору мостовим методом, визначення постійної ЕРС і напруги компенсаційним методом, завдання опору п’ятидекадним магазином, а також для перевірки та повірки теплотехнічних приладів.

Р4833 орієнтований насамперед на лабораторні, метрологічні та виробничі роботи. Його ключова особливість — поєднання в одному корпусі моста постійного струму, потенціометра та магазину опорів із чітко нормованими діапазонами й класами точності. Це робить прилад функціональним рішенням для підприємств і лабораторій, де важливі універсальність вимірювальної схеми та можливість виконувати різні операції одним засобом вимірювальної техніки.
