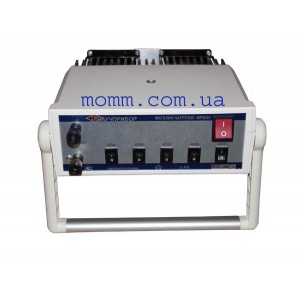

Магазин навантажень МР 3025 100 В 200 ВА

МР 3025 100 В 200 ВА — спеціалізований магазин навантажень, призначений для створення нормованого навантаження під час повірки трансформаторів напруги. Ця модифікація розрахована на номінальну напругу змінного струму 100 В і забезпечує сумарну повну потужність навантаження 200 ВА. Прилад застосовується в метрологічних та електротехнічних лабораторіях як навантажувальний пристрій у вторинних колах трансформаторів напруги.

Магазин МР 3025 складається з п’яти перемикальних секцій потужністю по 40 ВА кожна. Секції можуть вмикатися в будь-якому наборі, що дозволяє формувати необхідне навантаження залежно від умов проведення повірки. При одночасному ввімкненні всіх п’яти секцій сумарна повна потужність становить 200 ВА.

Номінальний коефіцієнт потужності магазину становить cosφ = 0,8. Похибка встановленого навантаження не перевищує ±4% від номінального значення ввімкненого навантаження. Для підтримання необхідного температурного режиму в конструкції передбачено примусове охолодження двома вентиляторами з живленням 220 В, 50 Гц.

Призначення МР 3025 100 В 200 ВА

Основне призначення МР 3025 — створення навантаження на вторинну обмотку трансформатора напруги під час метрологічної перевірки. Параметри трансформатора залежать від умов навантаження, тому під час повірки необхідно відтворити заданий режим із нормованими значеннями повної потужності та коефіцієнта потужності.

Модифікація МР 3025 100 В 200 ВА призначена для роботи за номінальної напруги 100 В. Повна потужність кожної окремої секції становить 40 ВА. Завдяки п’яти ступеням оператор може встановлювати навантаження відповідно до необхідного режиму перевірки, а максимальна сумарна потужність досягає 200 ВА.

За своїми параметрами МР 3025 100 В 200 ВА може використовуватися як заміна навантажувального пристрою Р5054/2. Це дозволяє застосовувати його під час модернізації та комплектації метрологічних установок, у яких потрібен магазин навантажень із відповідними електричними характеристиками.

П’ять секцій навантаження по 40 ВА

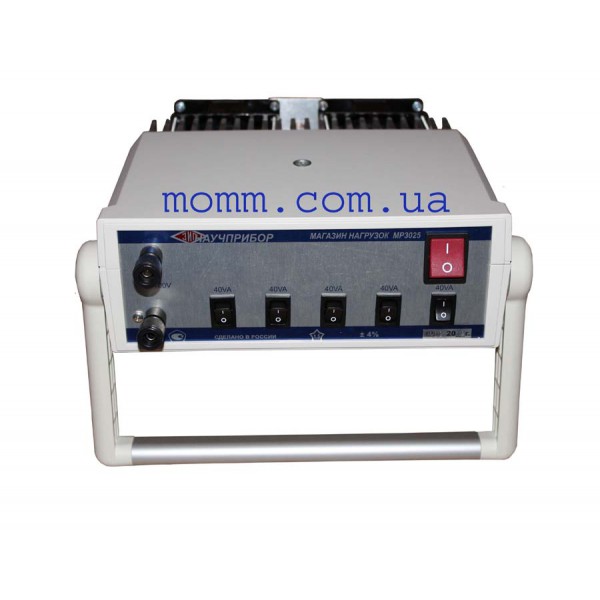

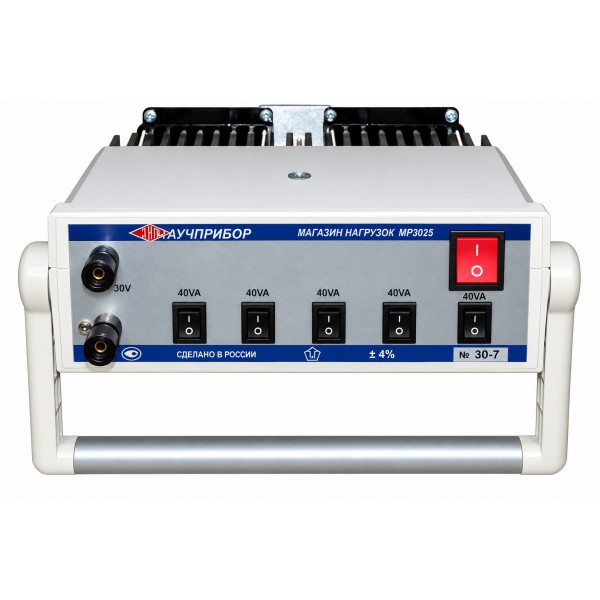

МР 3025 містить п’ять перемикальних секцій навантаження. Номінальна потужність кожної секції — 40 ВА. Підключення секцій до вхідних затискачів виконується за допомогою відповідних тумблерів, розташованих на передній панелі.

Секції можуть використовуватися окремо або в різних комбінаціях. Одна секція забезпечує навантаження 40 ВА, дві — 80 ВА, три — 120 ВА, чотири — 160 ВА, усі п’ять — 200 ВА. Такий принцип дозволяє швидко змінювати величину навантаження без встановлення зовнішніх резистивних або індуктивних елементів.

Якщо потужності одного магазину недостатньо, допускається паралельне підключення кількох МР 3025. Це дозволяє збільшувати сумарне навантаження відповідно до вимог конкретної схеми повірки.

Коефіцієнт потужності cosφ = 0,8

Номінальне значення коефіцієнта потужності МР 3025 становить cosφ = 0,8. Цей параметр є важливим під час повірки трансформаторів напруги, оскільки навантаження має відповідати заданим умовам не тільки за повною потужністю, але й за співвідношенням активної та реактивної складових.

Для формування необхідного комплексного навантаження кожна секція МР 3025 має нормовані значення активного опору та індуктивності. Для модифікації 100 В 200 ВА кожна секція потужністю 40 ВА має номінальний активний опір 200 Ом і номінальну індуктивність 0,477 Гн.

Метрологічні параметри МР 3025 100 В 200 ВА

Похибка навантаження

Похибка МР 3025 не перевищує ±4% від номінального значення ввімкненого навантаження. Цей параметр нормується як для окремих ступенів, так і для сумарного навантаження при одночасному ввімкненні всіх секцій.

Межі додаткової приведеної похибки комплексного опору кожного ступеня магазину та сумарного значення при ввімкненні всіх ступенів також не перевищують ±4% при зміні температури від нормального значення до нижньої або верхньої межі робочого температурного діапазону.

Робоча температура магазину становить від +10 до +35 °C. Під час проведення метрологічних робіт необхідно враховувати ці умови та використовувати прилад у передбаченому виробником температурному діапазоні.

Примусове охолодження

Модифікація МР 3025 100 В 200 ВА має систему примусового охолодження. На задній панелі встановлено два вентилятори, які забезпечують відведення тепла під час роботи навантажувальних секцій.

Живлення системи примусового охолодження становить 220 В, 50 Гц. Наявність вентиляторів особливо важлива під час роботи з великим сумарним навантаженням, оскільки активні елементи магазину розсіюють електричну потужність у вигляді тепла.

При встановленні МР 3025 на робочому місці необхідно залишати достатньо простору для нормальної циркуляції повітря та не перекривати вентиляційні отвори корпусу.

Технічні характеристики МР 3025 100 В 200 ВА

Принцип роботи магазину навантажень

МР 3025 побудований на основі п’яти окремих секцій комплексного навантаження. Кожна секція має потужність 40 ВА та може підключатися до вхідних затискачів окремим тумблером на передній панелі. Оператор вибирає необхідну кількість секцій відповідно до режиму повірки.

Наприклад, для навантаження 80 ВА достатньо ввімкнути дві секції, для 120 ВА — три, для 160 ВА — чотири. Максимальне значення 200 ВА формується одночасним увімкненням усіх п’яти секцій.

Якщо потрібна потужність перевищує 200 ВА, допускається паралельне підключення декількох магазинів МР 3025. При цьому необхідно правильно розрахувати сумарне навантаження та виконати підключення відповідно до схеми метрологічної установки.

Застосування під час повірки трансформаторів напруги

Трансформатори напруги використовуються у вимірювальних системах, системах обліку електроенергії та інших електротехнічних комплексах. Для перевірки їх метрологічних характеристик необхідно створювати встановлене навантаження на вторинній обмотці.

МР 3025 100 В 200 ВА дозволяє формувати таке навантаження ступенями по 40 ВА. Номінальна напруга 100 В повинна відповідати параметрам вторинного кола, з яким використовується магазин.

Завдяки коефіцієнту потужності cosφ = 0,8 та нормованим значенням активного опору й індуктивності МР 3025 може застосовуватися як спеціалізований елемент установки для повірки трансформаторів напруги.

МР 3025 як заміна Р5054/2

МР 3025 100 В 200 ВА за своїми параметрами може замінювати навантажувальний пристрій Р5054/2. Це дозволяє використовувати магазин під час оновлення метрологічних установок і заміни обладнання, що раніше застосовувалося для створення навантаження при повірці трансформаторів напруги.

Перед заміною необхідно перевірити відповідність усіх параметрів конкретної установки: номінальної напруги 100 В, необхідної повної потужності, коефіцієнта потужності, схеми підключення та умов експлуатації.

Електробезпека МР 3025

За вимогами електробезпеки магазин МР 3025 належить до класу 1 за ГОСТ Р 51350-99. Категорія монтажу — I. Під час роботи затискач заземлення приладу необхідно підключати до захисного провідника.

Підключення вторинної обмотки трансформатора напруги до магазину МР 3025 повинно виконуватися гнучкими багатожильними ізольованими проводами перерізом не менше 0,75 мм² із наконечниками.

Під час проведення повірки необхідно дотримуватися вимог електробезпеки та правил експлуатації електроустановок. Монтаж, підключення й зміна схеми повинні виконуватися підготовленим персоналом.

Комплект постачання МР 3025

Основні особливості МР 3025 100 В 200 ВА

• призначений для повірки трансформаторів напруги;
• номінальна напруга 100 В;
• сумарна повна потужність 200 ВА;
• 5 перемикальних секцій по 40 ВА;
• можливість комбінування секцій;
• коефіцієнт потужності cosφ = 0,8;
• похибка навантаження не більше ±4%;
• нормовані значення активного опору та індуктивності;
• 2 вентилятори примусового охолодження;
• живлення вентиляторів 220 В, 50 Гц;
• можливість паралельного підключення декількох магазинів;
• можливість використання як заміни Р5054/2;
• робочий діапазон температур від +10 до +35 °C;
• габарити 240 × 280 × 90 мм;
• маса 3,5 кг.

Як вибрати МР 3025 100 В 200 ВА

Під час вибору магазину навантажень потрібно насамперед перевірити номінальну напругу вторинного кола. Ця модифікація МР 3025 розрахована на 100 В. Другий важливий параметр — необхідна повна потужність. Прилад забезпечує до 200 ВА за рахунок п’яти секцій по 40 ВА.

Необхідно також враховувати коефіцієнт потужності cosφ = 0,8 та допустиму похибку ±4%. Якщо потрібне навантаження понад 200 ВА, допускається паралельне використання декількох магазинів за умови правильного розрахунку та підключення.

Для тривалої роботи при значному навантаженні важливо забезпечити нормальне функціонування двох вентиляторів примусового охолодження та вільний доступ повітря до вентиляційних отворів.

МР 3025 100 В 200 ВА для метрологічної лабораторії

Магазин навантажень МР 3025 100 В 200 ВА — професійний прилад для формування нормованого навантаження у вторинних колах трансформаторів напруги. П’ять секцій по 40 ВА дозволяють отримувати необхідну повну потужність у межах до 200 ВА, а коефіцієнт потужності cosφ = 0,8 відповідає заданим параметрам цієї модифікації.

Прилад має габарити 240 × 280 × 90 мм і масу 3,5 кг. Робоча температура становить від +10 до +35 °C. Для відведення тепла передбачені два вентилятори примусового охолодження. МР 3025 може використовуватися як окремий навантажувальний пристрій або паралельно з іншими магазинами для збільшення сумарної потужності.

Модифікація 100 В 200 ВА підходить для метрологічних та електротехнічних лабораторій, де потрібне регульоване ступінчасте навантаження під час повірки трансформаторів напруги. Перед початком робіт необхідно перевірити відповідність номінальної напруги, потрібної потужності та інших параметрів магазину характеристикам конкретної вимірювальної установки.
