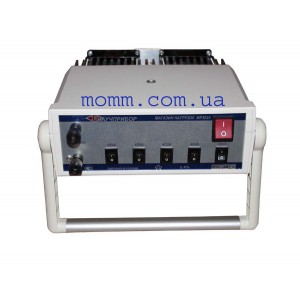

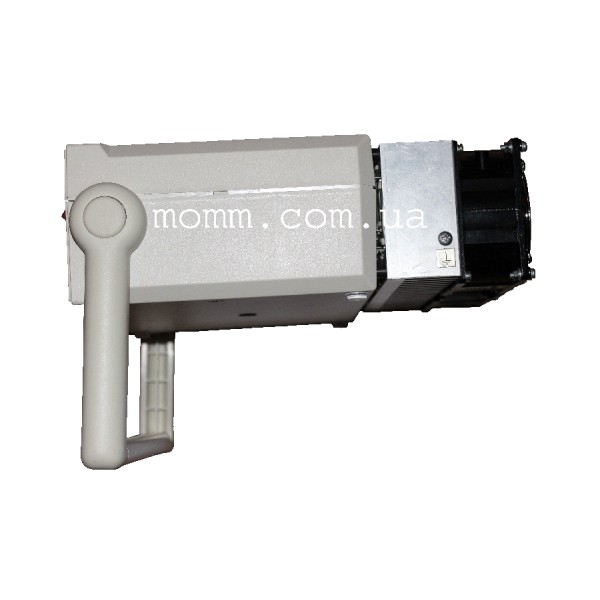

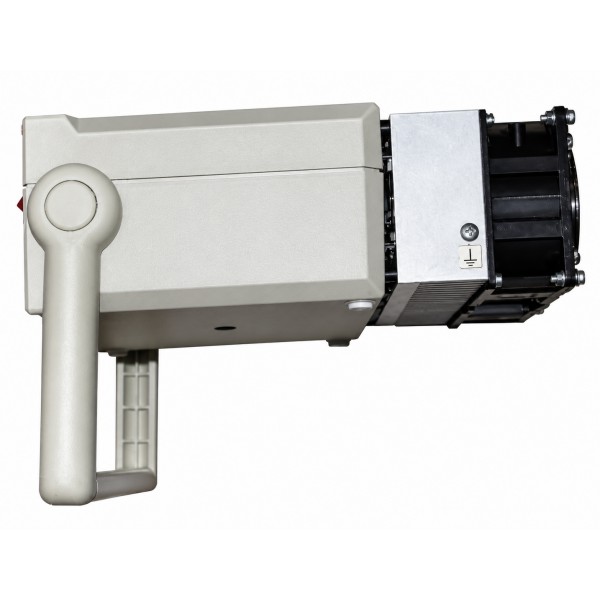

Магазин навантажень МР 3025 57,7 В 200 ВА

МР 3025 57,7 В 200 ВА — магазин навантажень, призначений для створення нормованого навантаження у вторинних колах трансформаторів напруги під час їх повірки. Прилад розрахований на роботу з трансформаторами напруги, вторинна обмотка яких має номінальну напругу 57,7 В. Сумарна повна потужність навантаження становить 200 ВА.

Магазин МР 3025 складається з п’яти перемикальних секцій навантаження номінальною потужністю по 40 ВА кожна. Секції можуть вмикатися в будь-якій комбінації, що дозволяє формувати необхідне навантаження відповідно до умов перевірки трансформатора. При одночасному ввімкненні всіх п’яти секцій сумарна потужність становить 200 ВА.

Прилад застосовується як навантажувальний пристрій під час повірки трансформаторів напруги відповідно до методики ГОСТ 8.216-88 «Трансформатори напруги. Методика повірки». За своїми параметрами МР 3025 57,7 В 200 ВА може використовуватися як заміна навантажувального пристрою Р5054/2.

Призначення МР 3025 57,7 В 200 ВА

Основне призначення магазину навантажень МР 3025 — навантаження вторинного кола трансформатора напруги під час метрологічної перевірки. Для правильного визначення характеристик трансформатора необхідно створити навантаження із заданими параметрами, що відповідають умовам проведення повірки. Саме для цього використовується магазин опорів та індуктивностей МР 3025.

Модифікація на 57,7 В і 200 ВА орієнтована на трансформатори з відповідною номінальною вторинною напругою. Значення напруги змінного струму, що подається на магазин, становить 57,7 В, а максимальна сумарна повна потужність навантаження — 200 В·А.

Завдяки п’яти окремим секціям користувач може підключати необхідну кількість ступенів навантаження залежно від методики перевірки. Кожна секція має номінальну потужність 40 ВА. При необхідності отримати більшу величину навантаження допускається паралельне підключення кількох магазинів МР 3025.

П’ять секцій навантаження по 40 ВА

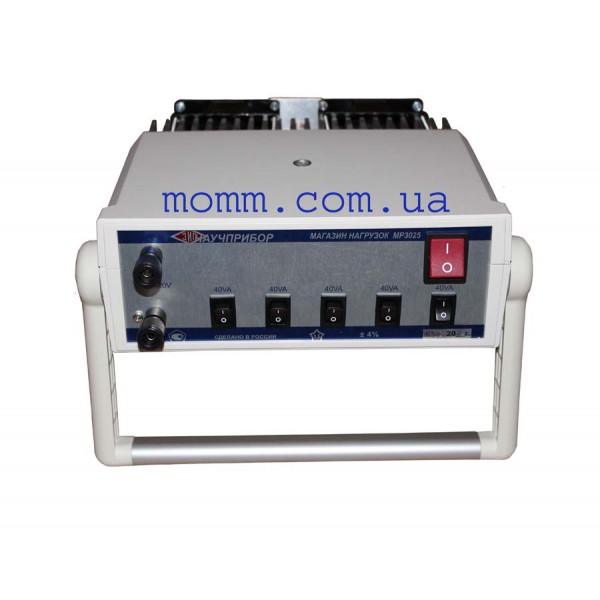

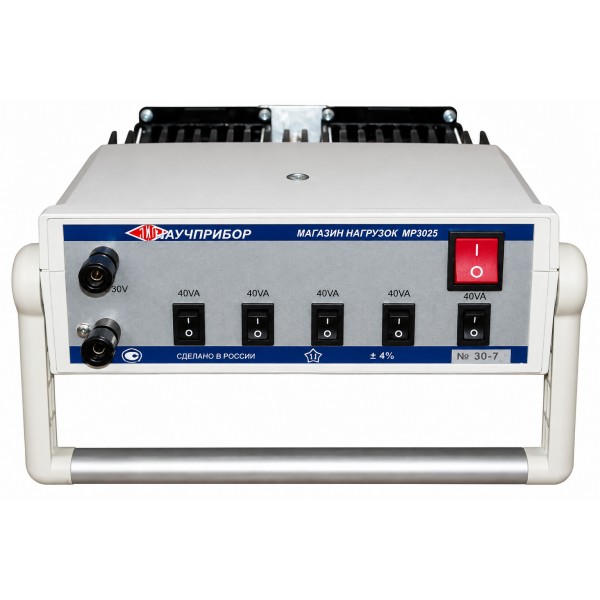

Конструктивно МР 3025 містить п’ять перемикальних секцій. Номінальна потужність кожної ступені становить 40 ВА. Вони можуть вмикатися окремо або спільно, тому користувач має можливість формувати необхідне значення повної потужності навантаження.

При послідовному додаванні секцій можна отримувати навантаження 40, 80, 120, 160 або 200 ВА. При цьому схема магазину дозволяє використовувати секції в необхідному наборі відповідно до умов конкретної повірки. Максимальне сумарне значення при ввімкненні всіх ступенів становить 200 ВА.

Похибка установленого навантаження не перевищує 4% від номінального значення ввімкненого навантаження. Межі додаткової приведеної похибки комплексного опору кожної ступені, а також сумарного значення при одночасному ввімкненні всіх секцій не перевищують ±4% при зміні температури від нормальної до нижньої або верхньої межі робочого температурного діапазону.

Коефіцієнт потужності cosφ = 0,8

Номінальне значення коефіцієнта потужності магазину опорів та індуктивностей МР 3025 становить cosφ = 0,8. Цей параметр є важливою характеристикою навантажувального пристрою, оскільки під час повірки трансформаторів напруги необхідно створювати навантаження із заданими електричними властивостями.

Наявність у конструкції активної та індуктивної складових дозволяє формувати комплексне навантаження з установленим коефіцієнтом потужності. Параметри кожної ступені нормовані за активним опором та індуктивністю.

Метрологічні характеристики МР 3025 57,7 В 200 ВА

Основні технічні характеристики

Принцип роботи магазину навантажень

МР 3025 містить п’ять окремих секцій навантаження. Кожна з них може бути підключена або відключена залежно від необхідної повної потужності. Така конструкція дозволяє змінювати навантаження вторинної обмотки трансформатора напруги без заміни окремих зовнішніх елементів.

Під час проведення повірки користувач вибирає необхідну кількість ступенів відповідно до методики та параметрів трансформатора. Одна ввімкнена секція забезпечує номінальне навантаження 40 ВА, дві — 80 ВА, три — 120 ВА, чотири — 160 ВА, а всі п’ять секцій — 200 ВА.

Якщо для конкретної перевірки необхідне навантаження, яке перевищує можливості одного приладу, допускається паралельне підключення декількох магазинів МР 3025. При цьому схема підключення та сумарні електричні параметри повинні відповідати методиці проведення робіт.

Застосування під час повірки трансформаторів напруги

Трансформатори напруги використовуються у вимірювальних та облікових колах, тому точність перетворення напруги є важливим метрологічним параметром. Під час повірки характеристики трансформатора перевіряються за заданих умов навантаження його вторинної обмотки. МР 3025 дозволяє створити таке навантаження з нормованими значеннями потужності та коефіцієнта потужності.

Модифікація 57,7 В 200 ВА призначена саме для вторинних обмоток із номінальною напругою 57,7 В. Це потрібно враховувати під час вибору навантажувального пристрою: номінальна напруга магазину повинна відповідати характеристикам трансформатора, що перевіряється.

П’ять секцій по 40 ВА дозволяють змінювати повну потужність у процесі випробувань. Таким чином, один магазин може забезпечити декілька режимів навантаження в межах максимальної сумарної потужності 200 ВА.

МР 3025 як заміна Р5054/2

За своїми основними параметрами МР 3025 57,7 В 200 ВА замінює навантажувальний пристрій Р5054/2. Це дозволяє розглядати МР 3025 під час заміни або модернізації обладнання в метрологічних і електротехнічних лабораторіях, де раніше застосовувався Р5054/2.

Перед заміною необхідно перевірити відповідність номінальної напруги, потужності, коефіцієнта потужності, схеми підключення та інших параметрів вимогам конкретної методики повірки. Сам факт можливості заміни не скасовує необхідності звірити характеристики обладнання з умовами проведення робіт.

Електробезпека під час роботи

За вимогами електробезпеки магазин МР 3025 належить до класу 1 за ГОСТ Р 51350-99 і має категорію монтажу I. Під час роботи затискач заземлення необхідно підключати до захисного провідника.

Підключення вторинної обмотки трансформатора напруги до МР 3025 повинно виконуватися гнучкими багатожильними ізольованими проводами перерізом не менше 0,75 мм² із наконечниками. Під час повірки трансформаторів необхідно виконувати встановлені вимоги електробезпеки та правила експлуатації електроустановок.

Перед зміною схеми, підключенням або відключенням обладнання потрібно дотримуватися порядку виконання робіт, установленого для конкретної електроустановки. Магазин навантажень є професійним електротехнічним обладнанням і повинен використовуватися персоналом, який має відповідну підготовку.

Комплект постачання МР 3025

Основні особливості МР 3025 57,7 В 200 ВА

• призначений для навантаження вторинних кіл трансформаторів напруги під час повірки;
• номінальна напруга 57,7 В;
• сумарна повна потужність 200 ВА;
• п’ять перемикальних секцій по 40 ВА;
• можливість вмикати секції в необхідному наборі;
• коефіцієнт потужності cosφ = 0,8;
• похибка не більше 4% від номінального значення ввімкненого навантаження;
• можливість паралельного підключення декількох магазинів для збільшення навантаження;
• можливість заміни навантажувального пристрою Р5054/2;
• робоча температура від +10 до +35 °C;
• габаритні розміри 240 × 280 × 90 мм;
• маса 3,5 кг.

Як вибрати магазин навантажень МР 3025

При виборі модифікації МР 3025 необхідно насамперед врахувати номінальну вторинну напругу трансформатора, що перевіряється. Для цієї версії вона становить 57,7 В. Другий ключовий параметр — необхідна повна потужність навантаження. Максимальне значення для цієї модифікації становить 200 ВА.

Важливо також враховувати структуру ступенів. У МР 3025 57,7 В 200 ВА встановлено п’ять однакових секцій по 40 ВА. Така конфігурація підходить для завдань, де необхідно формувати навантаження кратно 40 ВА в межах можливостей приладу.

Коефіцієнт потужності магазину становить cosφ = 0,8. Якщо методика повірки передбачає саме такі параметри навантаження, МР 3025 може використовуватися як відповідний навантажувальний пристрій. Для отримання більшої потужності допускається паралельне застосування декількох магазинів.

МР 3025 57,7 В 200 ВА для метрологічних та електротехнічних лабораторій

Магазин навантажень МР 3025 57,7 В 200 ВА призначений для професійного використання під час повірки трансформаторів напруги. Його конструкція дозволяє створювати навантаження за допомогою п’яти секцій потужністю по 40 ВА та отримувати сумарне значення до 200 ВА.

Номінальна напруга 57,7 В, коефіцієнт потужності cosφ = 0,8, нормовані параметри активного опору й індуктивності та похибка навантаження не більше 4% визначають основні характеристики цієї модифікації. МР 3025 може використовуватися як заміна Р5054/2 та допускає паралельне підключення декількох приладів для збільшення сумарного навантаження.

Компактні габарити 240 × 280 × 90 мм і маса 3,5 кг дозволяють використовувати прилад як частину лабораторного комплексу для перевірки трансформаторів напруги. Перед початком роботи необхідно переконатися у відповідності номінальної напруги, потужності та інших параметрів магазину вимогам конкретної методики повірки.

Примітка: у короткому найменуванні товару на сторінці зустрічається позначення 57 В, тоді як у розгорнутих технічних характеристиках вказано номінальну напругу 57,7 В. У цьому описі використано значення 57,7 В відповідно до технічної частини картки.
