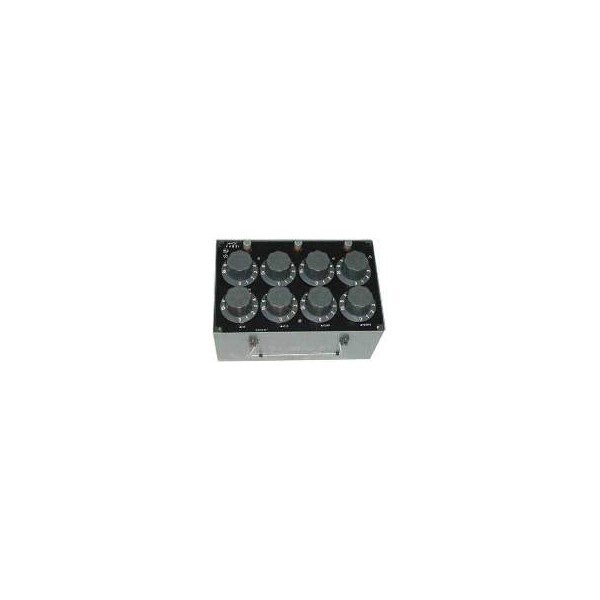

Магазин опорів Р4831 — багатозначна міра електричного опору

Магазин опорів Р4831 призначений для роботи в колах постійного струму як багатозначна міра електричного опору (ММЕС), а також як двохдекадна перехідна міра електричного опору під час вимірювання опору методом заміщення. Прилад дає змогу встановлювати задані значення електричного опору в широкому діапазоні та використовувати їх у вимірювальних схемах відповідно до передбаченого режиму роботи.

Запропонований Р4831 — прилад складського зберігання 1980–1990-х років, який не був у використанні. Конструкція містить 8 декад. Для приладу вказано діапазон від 0,002 до 111111,10 Ом, масу 5 кг і клас точності 0,02. Такі параметри дають можливість послідовно встановлювати нормовані значення опору з визначеним кроком.

Призначення магазину опорів Р4831

Основне призначення Р4831 — відтворення значень електричного опору в колах постійного струму. У режимі багатозначної міри електричного опору прилад використовується як магазин опорів із набором дискретних значень. У режимі двохдекадної перехідної міри Р4831 застосовується під час вимірювання опорів методом заміщення.

Метод заміщення передбачає порівняння вимірюваного опору з відомим значенням міри. У цьому випадку магазин опорів виконує роль регульованої міри, значення якої встановлюється відповідно до необхідного діапазону. Фактична похибка Р4831 у режимі двохдекадної міри залежить від точності застосованих зразкових котушок опору, умов використання та часу вимірювання.

Технічні характеристики Р4831

Клас точності. Під час використання Р4831 як багатозначної міри електричного опору клас точності становить 0,02/2×0,000001. Для режиму двохдекадної міри похибка визначається не лише самим магазином, а й точністю зразкових котушок опору, умовами застосування та тривалістю вимірювання.

Діапазон показань у режимі ММЕС. Під час використання Р4831 як багатозначної міри електричного опору діапазон показань становить від початкового значення до 111111,1 Ом. Встановлення значень виконується ступенями по 0,01 Ом.

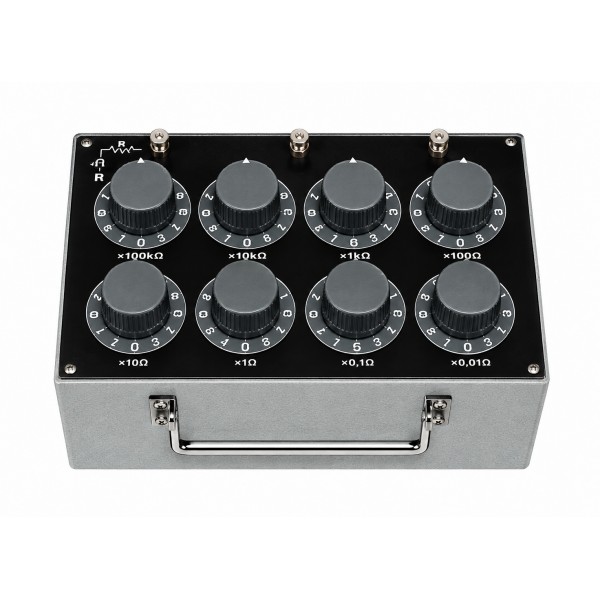

Кількість декад. Магазин опорів має 8 декад, що забезпечують послідовне формування необхідного значення опору в межах передбаченого діапазону.

Діапазони Р4831 у режимі двохдекадної міри

• від 0,002 до 0,110 Ом — кратність 0,001 Ом;
• від 0,12 до 1,10 Ом — кратність 0,01 Ом;
• від 1,2 до 11 Ом — кратність 0,1 Ом;
• від 12 до 110 Ом — кратність 1 Ом;
• від 120 до 1100 Ом — кратність 10 Ом;
• від 1200 до 11000 Ом — кратність 100 Ом;
• від 12000 до 110000 Ом — кратність 1000 Ом.

Поділ на окремі діапазони дає змогу вибирати потрібне значення опору з відповідною дискретністю. Чим нижчий діапазон, тим менший крок встановлення: від 0,001 Ом у найнижчій області до 1000 Ом у верхній частині діапазону. Це потрібно враховувати під час підготовки вимірювальної схеми та вибору режиму роботи.

Робочі умови застосування

Для отримання характеристик, передбачених для Р4831, необхідно дотримуватися встановлених робочих умов. Температура навколишнього повітря повинна становити 20 ± 5 °C. Відносна вологість повітря допускається в межах від 25 до 80 % у робочому діапазоні температур. Атмосферний тиск — від 84 до 106,7 кПа.

Конструктивні параметри

Габаритні розміри магазину опорів Р4831 становлять 370×220×190 мм. Маса приладу — 5 кг. Ці параметри потрібно враховувати під час розміщення приладу на робочому місці, транспортування та організації вимірювальної схеми.

Особливості використання Р4831

Під час роботи як багатозначна міра електричного опору Р4831 забезпечує діапазон до 111111,1 Ом із кроком 0,01 Ом. У режимі двохдекадної перехідної міри діапазон поділений на сім інтервалів, для кожного з яких встановлена своя кратність. Це дає змогу підібрати необхідний рівень дискретності залежно від величини опору.

Особливу увагу слід приділяти режиму двохдекадної міри. Для нього точність результату залежить від характеристик зразкових котушок опору. Тому під час оцінювання похибки потрібно враховувати не лише дані Р4831, а й параметри інших елементів вимірювальної системи, а також умови та час проведення вимірювання.

У межах 0,002–0,110 Ом передбачено крок 0,001 Ом, тоді як у діапазоні 12000–110000 Ом значення змінюється з кратністю 1000 Ом. Такий принцип дозволяє працювати як із малими, так і зі значно більшими значеннями опору в межах технічних можливостей приладу.

Р4831 складського зберігання

Цей магазин опорів Р4831 належить до приладів складського зберігання 1980–1990-х років і, за інформацією продавця, не був у використанні. Це потрібно враховувати під час вибору: мова йде не про сучасну модель нового виробництва, а про прилад, що тривалий час зберігався на складі.

Для такого вимірювального обладнання важливо перевіряти фактичний метрологічний стан перед застосуванням у відповідальних вимірюваннях. Для Р4831 передбачена можливість виконання метрологічної повірки за додаткову плату.

Основні параметри Р4831

• тип приладу — магазин опорів, багатозначна міра електричного опору;
• модель — Р4831;
• робота — у колах постійного струму;
• кількість декад — 8;
• заявлений загальний діапазон — від 0,002 до 111111,10 Ом;
• діапазон показань у режимі ММЕС — до 111111,1 Ом;
• крок у режимі ММЕС — 0,01 Ом;
• клас точності в режимі ММЕС — 0,02/2×0,000001;
• робоча температура — 20 ± 5 °C;
• відносна вологість — від 25 до 80 %;
• атмосферний тиск — 84–106,7 кПа;
• габаритні розміри — 370×220×190 мм;
• маса — 5 кг;
• стан — складське зберігання, прилад не був у використанні.

Що врахувати під час вибору Р4831

Перед придбанням Р4831 варто визначити, у якому саме режимі він буде використовуватися. Якщо потрібна багатозначна міра електричного опору, слід орієнтуватися на діапазон до 111111,1 Ом, крок 0,01 Ом і вказаний клас точності. Якщо прилад потрібен як двохдекадна перехідна міра, необхідно враховувати окремі діапазони та відповідну кратність встановлення опору.

Купити магазин опорів Р4831 в Україні

Магазин опорів Р4831 можна використовувати як багатозначну міру електричного опору та як двохдекадну перехідну міру в колах постійного струму. Перед замовленням рекомендується зіставити необхідний діапазон, крок встановлення, клас точності, габарити та робочі умови з вимогами конкретного вимірювального завдання.

Якщо для подальшої експлуатації потрібна метрологічна повірка, її можна замовити додатково. Це дає можливість підготувати прилад до застосування відповідно до вимог конкретного вимірювального процесу.
