Міст постійного струму Р333 — вимірювання опору та пошук пошкоджень кабелю

Р333 — вимірювальний міст постійного струму, призначений для вимірювання електричного опору, визначення місця пошкодження кабельних ліній, вимірювання асиметрії проводів, а також використання як магазину опорів. Прилад дає змогу виконувати вимірювання за схемою одинарного моста та застосовувати методи петлі Варлея і петлі Муррея під час локалізації пошкоджень кабелю.

Конструкція Р333 поєднує функції вимірювального моста та декадного магазину опорів. Це дозволяє використовувати один прилад для кількох типів електротехнічних вимірювань без необхідності застосовувати окремий магазин опорів. Значення опору задається за допомогою декадних перемикачів, а похибка вимірювання залежить від вибраного діапазону.

Міст Р333 розрахований на роботу з широким діапазоном опорів. Залежно від установленого співвідношення плечей прилад може застосовуватися для вимірювання від малих значень опору до сотень кілоом. Для різних ділянок діапазону встановлено відповідні класи точності, тому перед проведенням вимірювання необхідно враховувати величину очікуваного опору та вибирати відповідний режим роботи.

Призначення вимірювального моста Р333

Основне призначення Р333 — вимірювання електричного опору за мостовою схемою. Прилад може використовуватися для контролю параметрів електричних кіл, проводів, кабельних ліній та інших об'єктів, для яких необхідно визначити величину активного опору. Мостовий принцип вимірювання дає змогу виконувати порівняння невідомого опору з установленим значенням плеча порівняння.

Однією з важливих функцій Р333 є визначення місця пошкодження кабелю. Для цього передбачена можливість роботи за методом петлі Варлея та методом петлі Муррея. Такі методи застосовуються для локалізації дефектів кабельної лінії на основі співвідношення електричних опорів її ділянок.

Крім того, міст постійного струму Р333 дозволяє вимірювати асиметрію проводів. Така функція корисна під час контролю парних ліній, коли необхідно оцінити різницю електричних параметрів окремих провідників. Прилад також можна використовувати безпосередньо як магазин опорів, задаючи необхідне значення за допомогою декадного набору.

Основні сфери застосування Р333

• вимірювання електричного опору за схемою одинарного моста;
• визначення місця пошкодження кабелю методом петлі Варлея;
• визначення місця пошкодження кабелю методом петлі Муррея;
• вимірювання асиметрії проводів;
• використання приладу як декадного магазину опорів.

Діапазони вимірювання Р333

Міст Р333 підтримує кілька діапазонів вимірювання електричного опору. Для кожного діапазону передбачено власний клас точності. У діапазоні від 1 до 99990 Ом прилад працює з класом точності 0,5. Для значень від 0,1 до 0,9999 Ом передбачено клас точності 1,0. У зоні найменших опорів від 5×10^-3 до 0,0999 Ом зазначено клас точності 15,0. Для високих опорів від 100000 до 999900 Ом клас точності становить 5,0.

Такий розподіл діапазонів дозволяє застосовувати один вимірювальний міст для роботи з різними значеннями опору. Під час використання приладу важливо враховувати, що точність залежить від конкретного діапазону, тому результат необхідно оцінювати відповідно до встановленого для нього класу точності.

Технічні характеристики моста Р333

Магазин опорів у складі Р333

Р333 може використовуватися не лише як вимірювальний міст, а й як магазин опорів. Для встановлення необхідного значення застосовується декадний набір. Така конструкція дозволяє формувати задане значення опору шляхом перемикання окремих ступенів, що зручно під час перевірки електричних схем, порівняльних вимірювань та інших робіт, де потрібен регульований опір.

Опір ступеня старшої декади плеча порівняння становить 1000 Ом. Початковий опір магазину порівняльного плеча при встановленні всіх декадних перемикачів у нульове положення не перевищує 0,02 Ом. Опір плечей відношення становить не менше 1 Ом.

Декадна побудова полегшує встановлення потрібного значення та робить роботу з приладом наочною. При цьому Р333 залишається повноцінним мостом постійного струму, тому магазин опорів є однією з його функцій, а не окремим зовнішнім пристроєм.

Визначення місця пошкодження кабелю

Міст постійного струму Р333 може застосовуватися для пошуку місця пошкодження кабельних ліній за допомогою петльових методів. Прилад підтримує роботу за схемами петлі Варлея та петлі Муррея. Обидва методи базуються на вимірюванні та порівнянні опорів ділянок кабельної лінії.

Можливість визначення місця пошкодження розширює функціональність Р333 у порівнянні зі звичайним магазином опорів. Прилад може використовуватися не лише для встановлення контрольних значень опору, а й безпосередньо для діагностичних вимірювань кабелю.

Під час таких вимірювань схема підключення та порядок роботи вибираються відповідно до використовуваного методу. Для отримання коректних результатів необхідно дотримуватися вимог технічної документації приладу та враховувати параметри кабельної лінії, що перевіряється.

Вимірювання асиметрії проводів

Ще одним режимом використання Р333 є вимірювання асиметрії проводів. Прилад дозволяє порівнювати електричні параметри провідників та визначати відмінності між ними за опором. Це дає змогу застосовувати міст для контролю ліній, у яких важлива однаковість характеристик окремих провідників.

Функція вимірювання асиметрії реалізується на базі тієї самої мостової схеми, яка використовується для визначення опору. Таким чином, Р333 об'єднує кілька вимірювальних завдань в одному приладі: безпосереднє вимірювання опору, порівняння опорів, контроль асиметрії та пошук пошкоджень кабелю.

Конструктивне виконання Р333

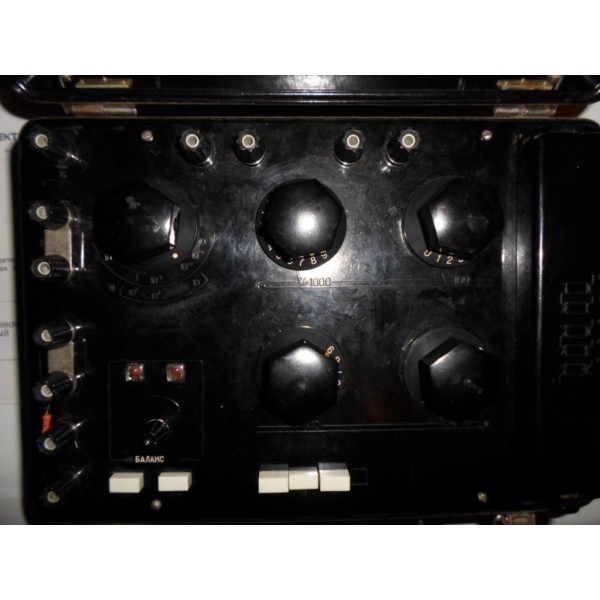

Магазин опорів і вимірювальний міст Р333 виконаний у карболітовому корпусі. На панелі приладу розташований декадний набір, за допомогою якого встановлюється необхідне значення опору. Така конструкція забезпечує прямий доступ до органів керування та дозволяє контролювати вибране положення перемикачів під час роботи.

Живлення приладу здійснюється від вбудованих гальванічних елементів. Для частини робочих діапазонів допускається підключення зовнішнього джерела живлення. Вибір способу живлення та порядок підключення визначаються режимом вимірювання і повинні відповідати технічній документації Р333.

Габаритні розміри моста становлять 300×230×150 мм, маса — 5 кг. Ці параметри необхідно враховувати під час організації робочого місця, транспортування та зберігання приладу.

Умови експлуатації

Для роботи Р333 встановлено певні вимоги до температури та вологості навколишнього повітря. Допустимий температурний діапазон становить від +10 до +35 °C, а відносна вологість повітря — від 25 до 80 %.

Нормальні температурні умови залежать від класу точності, у якому виконується вимірювання. Для роботи моста в класі точності 0,5 нормальною є температура (20±5) °C. Під час роботи в класах точності 1,0 та 5,0 температура навколишнього повітря може перебувати в межах від +10 до +35 °C.

Дотримання зазначених умов важливе для забезпечення характеристик, передбачених для відповідного режиму вимірювання. Перед початком роботи також необхідно переконатися, що прилад підготовлений до використання відповідно до його технічної документації.

Комплект постачання Р333

Стандартний комплект постачання включає сам вимірювальний міст Р333, джерела живлення, з'єднувальні провідники та необхідну технічну документацію.

• магазин опорів Р333 — 1 шт.;
• гальванічні елементи — 5 шт.;
• з'єднувальні провідники із загальним опором не більше 0,005 Ом — 2 шт.;
• технічний опис та інструкція з експлуатації — 1 прим.;
• паспорт — 1 прим.

Наявність з'єднувальних провідників із нормованим загальним опором важлива для правильного підключення приладу під час вимірювань малих опорів. Паспорт, технічний опис та інструкція містять дані, необхідні для підготовки Р333 до роботи, вибору схеми вимірювання та правильного використання органів керування.

Особливості роботи з мостом постійного струму Р333

Перед проведенням вимірювання слід визначити очікуваний діапазон опору та вибрати відповідне співвідношення плечей моста. Оскільки клас точності змінюється залежно від діапазону, правильний вибір режиму безпосередньо впливає на оцінювання отриманого результату.

Під час використання Р333 як магазину опорів необхідне значення формується декадними перемикачами. Якщо прилад використовується як вимірювальний міст, установлені значення елементів плеча порівняння та плечей відношення беруть участь у визначенні невідомого опору. Для пошуку пошкодження кабелю застосовується відповідна схема петлі Варлея або Муррея.

Р333 поєднує вимірювання опору, декадне задання опору та спеціалізовані кабельні вимірювання. Завдяки цьому один прилад можна використовувати для кількох взаємопов'язаних завдань, передбачених його конструкцією: вимірювання активного опору, визначення асиметрії провідників, пошуку пошкодженої ділянки кабелю та роботи як магазину опорів.

Р333 як універсальний вимірювальний прилад

Міст постійного струму Р333 орієнтований на завдання, де необхідно не просто отримати значення опору, а виконати вимірювання мостовим методом або сформувати заданий опір за допомогою декадного магазину. Прилад працює в широкому діапазоні — від 0,005 Ом до 999900 Ом, при цьому для окремих ділянок діапазону встановлено різні класи точності.

До ключових характеристик Р333 належать старша декада плеча порівняння 1000 Ом, початковий опір магазину не більше 0,02 Ом, опір плечей відношення не менше 1 Ом, габарити 300×230×150 мм і маса 5 кг. Прилад може живитися від вбудованих елементів, а для окремих діапазонів допускається використання зовнішнього джерела живлення.

Якщо потрібен міст постійного струму для вимірювання електричного опору, визначення місця пошкодження кабелю методом Варлея або Муррея, контролю асиметрії проводів чи роботи з декадним магазином опорів, Р333 дозволяє виконувати всі ці операції в межах функціональності одного приладу.
