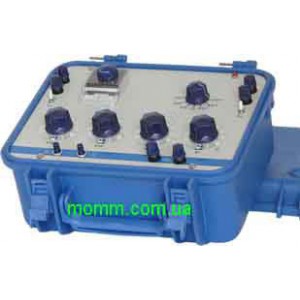

Міст постійного струму Р333-М2 з гальванометром

Міст постійного струму Р333-М2 з гальванометром — вимірювальний прилад, побудований за принципом ординарного моста Вітстона. Він дає змогу вимірювати електричний опір у діапазоні від 0 до 11,110 МОм. Мінімальна роздільна здатність у молодшому діапазоні становить 1 мОм, тому прилад охоплює як малі значення опору, так і кілоомний та мегаомний діапазони в межах заявлених характеристик.

Р333-М2 оснащений вбудованим стрілочним гальванометром, який використовується для контролю балансу мостової схеми. Наявність гальванометра у складі приладу спрощує роботу з мостом: оператор контролює стан рівноваги безпосередньо за положенням стрілки. Міст розміщений в ударостійкому кейсі.

Робочий діапазон поділений на декади. Залежно від вибраної декади змінюються межі вимірювання, роздільна здатність і точність. У молодших діапазонах крок задається в міліомах, далі — в омах, а в старших мегаомних діапазонах роздільна здатність становить 100 або 1000 Ом.

Принцип роботи моста Р333-М2

В основі Р333-М2 використано принцип ординарного моста Вітстона. Під час вимірювання невідомий опір визначається за умовою балансу мостової схеми. Стрілочний гальванометр виконує роль індикатора: за його показами оператор контролює наближення до рівноваги та момент балансування.

Один прилад охоплює кілька послідовних діапазонів. У молодших декадах можна працювати з опорами, що вимірюються в міліомах та омах, а зі збільшенням коефіцієнта діапазон переходить до кілоомів і мегаомів. Загальна верхня межа вимірювання становить 11,110 МОм.

Зміна декади впливає не лише на верхню межу, а й на роздільну здатність. Для декади x10^-3 вона становить 1 мОм, для x10^-2 — 10 мОм, для x10^-1 — 100 мОм. У наступних діапазонах крок послідовно збільшується до 1 Ом, 10 Ом, 100 Ом і 1000 Ом.

Вбудований стрілочний гальванометр

Конструктивною особливістю Р333-М2 є вбудований стрілочний гальванометр. Він входить до складу моста та застосовується для контролю балансу. Під час налаштування оператор спостерігає за відхиленням стрілки й за її положенням визначає стан мостової схеми.

Діапазони вимірювання та роздільна здатність

Міст постійного струму Р333-М2 працює з опорами від 0 до 11,110 МОм. Для цього передбачено кілька декад, кожній з яких відповідають власні межі вимірювання, роздільна здатність і значення точності. Такий поділ дозволяє вибирати робочу область відповідно до очікуваного опору.

На декаді x10^-3 діапазон становить 0...11.110 Ом із роздільною здатністю 1 мОм. Декада x10^-2 розширює межу до 111.10 Ом із кроком 10 мОм, а x10^-1 — до 1.1110 кОм із роздільною здатністю 100 мОм.

Для більших опорів використовуються декади x1, x10, x10² і x10³. Вони послідовно охоплюють діапазони до 11.110 кОм, 111.10 кОм, 1.1110 МОм і далі до 11.110 МОм. Роздільна здатність при цьому становить відповідно 1 Ом, 10 Ом, 100 Ом і 1000 Ом.

Точність у вихідній таблиці нормована окремо для різних декад. Для діапазонів від x10^-3 до x10 вказано 0.05 %, а для x10² та x10³ — 0.1 %. Це дає змогу одразу співвіднести потрібний діапазон із зазначеною для нього точністю.

Технічні характеристики Р333-М2

Як читати таблицю характеристик

У першій колонці наведено коефіцієнт декади, у другій — відповідний діапазон вимірювань. Третя колонка показує роздільну здатність, а четверта — точність у відсотках. Для вибору режиму роботи потрібно орієнтуватися на очікуване значення опору та межі конкретної декади.

Верхня межа всього вимірювального діапазону Р333-М2 становить 11.110 МОм. Для ділянки 5...11.110 МОм у таблиці зазначено роздільну здатність 1000 Ом і точність 0.1 %.

Живлення моста постійного струму

Живлення Р333-М2 здійснюється від трьох батарей AA напругою 1,5 В кожна. Сумарна напруга становить 4,5 В. Саме такий тип і кількість елементів живлення зазначені для цієї моделі.

Корпус, габарити та маса

Міст Р333-М2 розміщений в ударостійкому кейсі. Габаритні розміри приладу становлять 320×280×170 мм, маса — 3 кг. Ці параметри дають змогу заздалегідь врахувати місце для розміщення обладнання на робочій поверхні або під час зберігання.

Основні особливості Р333-М2

• вимірювання електричного опору за принципом ординарного моста Вітстона;
• діапазон вимірювання від 0 до 11,110 МОм;
• мінімальна роздільна здатність 1 мОм;
• кілька декад із послідовним розширенням діапазону;
• вбудований стрілочний гальванометр для контролю балансу;
• точність 0.05 % у діапазонах від x10^-3 до x10;
• точність 0.1 % у старших діапазонах x10² і x10³;
• живлення 4,5 В від трьох батарей AA по 1,5 В;
• ударостійкий кейс;
• габарити 320×280×170 мм;
• маса 3 кг.

Вибір робочого діапазону

Під час роботи з Р333-М2 важливо вибирати декаду відповідно до очікуваного значення опору. Молодші декади забезпечують менший крок, а старші розширюють межі вимірювання до кілоомного та мегаомного рівня. При цьому для кожної декади потрібно враховувати зазначені в таблиці роздільну здатність і точність.

Якщо вимірюване значення знаходиться в нижній частині діапазону, доступна роздільна здатність у міліомах. У міру переходу до більших опорів крок збільшується. Це закономірно відображено в таблиці: від 1 мОм на x10^-3 до 1000 Ом у старшому мегаомному діапазоні.

Р333-М2 поєднує ординарну мостову схему, декадний вибір діапазону та стрілочний індикатор балансу. Основний порядок роботи визначається цими елементами: вибирається потрібний діапазон, виконується балансування мостової схеми, а стан рівноваги контролюється за гальванометром.

Що важливо врахувати для Р333-М2

Загальний діапазон вимірювання приладу становить від 0 до 11,110 МОм, але точність і роздільна здатність залежать від вибраної декади. Для молодших і середніх діапазонів у таблиці вказано точність 0.05 %, для старших — 0.1 %. Тому перед вимірюванням доцільно зіставити очікуваний опір із параметрами відповідного рядка таблиці.

Р333-М2 живиться від трьох батарей AA 1,5 В, має габарити 320×280×170 мм і масу 3 кг. Прилад оснащений вбудованим стрілочним гальванометром та розміщений в ударостійкому кейсі.

Міст постійного струму Р333-М2 з гальванометром призначений для вимірювання опору в широкому діапазоні з декадним вибором робочих меж. Поєднання мостової схеми Вітстона, стрілочного гальванометра та кількох діапазонів дозволяє працювати зі значеннями від міліомного рівня до 11,110 МОм відповідно до наведених технічних характеристик.
