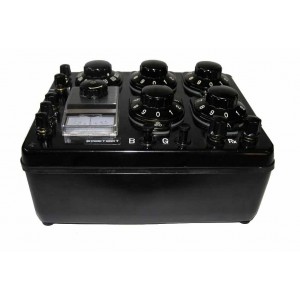

Міст постійного струму Р333-М1

Міст постійного струму Р333-М1 — переносний вимірювальний прилад для визначення електричного опору в колах постійного струму. Пристрій також може використовуватися як магазин опорів. Модель застосовують під час електровимірювальних робіт, зокрема в енергетиці, де необхідно контролювати опір електричних кіл і виконувати вимірювання на об’єктах із додатковою індуктивністю. У вихідному описі окремо зазначене використання Р333-М1 для вимірювання опору трансформаторів разом із додатковим обладнанням — амперметром, вольтметром та акумуляторною батареєю.

Прилад поєднує функції вимірювального моста та магазину опорів. Діапазон вимірювання становить від 1 Ом до 10 МОм, а заявлена точність вимірювань починається від 0,2 %. Конструкція має чотири декади та декаду плеча відношень, що дає змогу працювати з різними діапазонами опору відповідно до вибраної кратності плечей.

Призначення та можливості Р333-М1

Основне призначення моста Р333-М1 — вимірювання опору постійному струму. Водночас його можна використовувати як магазин опорів у мережах постійного струму. Така функціональність дає змогу застосовувати прилад у задачах, де необхідно визначати або встановлювати значення опору в межах його технічних можливостей.

Окремою сферою застосування є роботи в енергетиці. У вихідних даних зазначено, що Р333-М1 часто використовують для вимірювання опору трансформаторів, зокрема в умовах наявності додаткової індуктивності. Для таких вимірювальних операцій міст працює спільно з додатковими приладами та джерелом живлення, серед яких вказані амперметр, вольтметр і акумуляторна батарея.

Р333-М1 також може застосовуватися для визначення відстані до місця пошкодження методами Муррея або Варлея. Для цього використовується міст із гальванометром. Крім пошуку місця пошкодження, прилад дає змогу вимірювати асиметрію проводів.

Вбудований стрілочний гальванометр

Міст постійного струму Р333-М1 оснащений вбудованим стрілочним гальванометром. Він використовується як індикатор під час роботи з вимірювальною схемою. У вихідному описі окремо підкреслено практичну зручність такого виконання для фахівців енергетичної галузі: за досвідом експлуатації вимірювальні операції з мостом Р333, оснащеним гальванометром, виконувати простіше, ніж із версіями, у яких застосовані світлодіодні індикатори.

Стрілочна індикація дозволяє оператору спостерігати за відхиленням під час налаштування моста. Це відповідає принципу роботи мостових вимірювальних схем, у яких необхідне встановлення відповідного співвідношення плечей для проведення вимірювання.

Діапазон вимірювання та точність

Загальний діапазон вимірювання опору Р333-М1 — від 1 Ом до 10 МОм. Для різних ділянок діапазону використовуються відповідні співвідношення плечей. Точність залежить від вибраного діапазону та типу гальванометра. У технічних даних для частини діапазонів зазначена похибка від 0,2 %, а для найбільших значень опору вона зростає.

Нижче наведені точнісні характеристики моста постійного струму Р333-М1.

Основні технічні характеристики

Р333-М1 має компактне переносне виконання. Габаритні розміри приладу становлять 22,5 × 17,5 × 12 см, а маса — до 2 кг. Прилад можна переносити між місцями проведення вимірювань відповідно до умов його експлуатації.

Робочий температурний діапазон — від +10 до +35 °C. Живлення приладу в базовому режимі здійснюється від напруги 4,5 В — трьох елементів по 1,5 В. У таблиці точнісних характеристик для окремих діапазонів також наведені значення джерела живлення 6 В та 15 В.

Параметри магазину опорів та ізоляції

У режимі магазину опорів для Р333-М1 вказаний внутрішній опір 20 мОм. Мінімальне значення опору плеча відношень становить 1 Ом. Ці параметри необхідно враховувати під час вибору режиму роботи та підготовки вимірювальної схеми.

Робота з різними діапазонами опору

Широкий діапазон від одиниць омів до мегаомів розділений на кілька піддіапазонів. Для малих значень опору застосовуються коефіцієнти плечей ×0,001, ×0,01 та ×0,1. Для опору в кілоомному діапазоні використовуються співвідношення ×1, ×10 і ×100, а для діапазону від 1 МОм — ×1000. Такий принцип дозволяє підбирати робочий діапазон відповідно до очікуваного значення вимірюваного опору.

Для діапазонів від 10 Ом до 9,999 кОм у таблиці наведено значення похибки 0,2 як для вбудованого, так і для зовнішнього гальванометра. На ділянках із вищим опором показники похибки відрізняються. Наприклад, у діапазоні від 10 до 99,99 кОм зазначено 1 для вбудованого та 0,5 для зовнішнього гальванометра, а в діапазоні від 1 до 9,999 МОм — 20 і 2 відповідно. Ці характеристики слід враховувати під час вибору робочого діапазону.

Застосування в енергетиці та електровимірюваннях

Міст Р333-М1 призначений для роботи з колами постійного струму та вимірювання електричного опору. Одним із прямо зазначених варіантів застосування є вимірювання опору трансформаторів. У такій задачі важливо, що прилад допускає роботу в схемах, де присутня додаткова індуктивність, а вимірювання виконується спільно з іншими засобами контролю.

Для локалізації пошкоджень провідників можуть використовуватися методи Муррея та Варлея. Р333-М1 із гальванометром у цьому випадку дозволяє визначати відстань до місця пошкодження, а також вимірювати асиметрію проводів. Таким чином, прилад може бути частиною вимірювальної схеми не тільки для визначення опору, але й для виконання зазначених операцій із проводами.

Комплектація моста Р333-М1

До комплекту постачання входить сам вимірювальний міст Р333-М1, три елементи живлення, один комплект проводів і керівництво з експлуатації.

• прилад Р333-М1 — 1 шт.;
• елементи живлення — 3 шт.;
• проводи — 1 комплект;
• керівництво з експлуатації.

Міст постійного струму Р333-М1 для вимірювання опору

Р333-М1 — міст постійного струму з вбудованим стрілочним гальванометром, який поєднує вимірювання опору та функцію магазину опорів. Прилад охоплює діапазон від 1 Ом до 10 МОм, має чотири декади й декаду плеча відношень, підтримує роботу з різними коефіцієнтами плечей і передбачає використання вбудованого або зовнішнього гальванометра відповідно до наведених технічних характеристик.

Модель призначена для задач, де потрібне вимірювання опору постійному струму, зокрема опору трансформаторів, визначення відстані до місця пошкодження методами Муррея або Варлея та вимірювання асиметрії проводів. Розміри приладу становлять 22,5 × 17,5 × 12 см, маса — до 2 кг, а штатне живлення забезпечують три елементи по 1,5 В.
