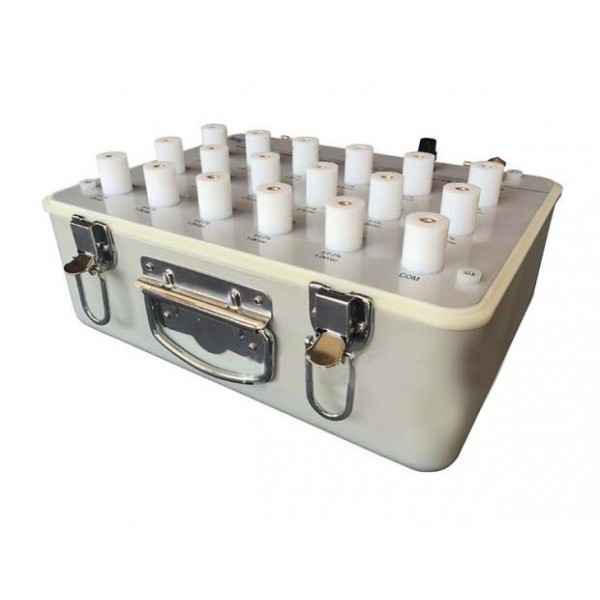

Високоомний магазин опорів ALT 01T до 100 ГОм

Високоомний магазин опорів ALT 01T призначений для відтворення заданих значень електричного опору під час перевірки мегаомметрів і тестерів ізоляції. Прилад може використовуватися в процесі експлуатації, технічного обслуговування та ремонту вимірювального обладнання, коли необхідно подати на вхід контрольоване значення опору й оцінити правильність показань приладу. ALT 01T охоплює широкий діапазон від 0,5 МОм до 100 ГОм і має 17 фіксованих контрольних точок, що дає змогу перевіряти роботу приладів у різних частинах їхнього вимірювального діапазону.

Модель розрахована на роботу з високими значеннями опору та випробувальною напругою до 2500 В. Точність відтворення залежить від вибраного номіналу та становить від 0,2% до 5%. Таке поєднання діапазону, набору контрольних значень і допустимої напруги робить ALT 01T спеціалізованим рішенням для перевірки обладнання, яке використовується для контролю опору ізоляції.

Призначення магазину опорів ALT 01T

Основне призначення ALT 01T — відтворення високоомного опору для контролю мегаомметрів і тестерів ізоляції. Під час перевірки користувач вибирає потрібну контрольну точку, після чого може порівняти показання перевірюваного приладу з номінальним значенням магазину опорів. Такий підхід потрібний у ситуаціях, коли важливо переконатися, що мегаомметр коректно працює не лише на одному значенні, а в різних ділянках діапазону вимірювання.

ALT 01T може застосовуватися в метрологічних службах, електроцехах і службах електропостачання. Це відповідає завданням, пов’язаним із контролем працездатності вимірювальних приладів, які використовуються для оцінювання стану електричної ізоляції. Магазин опорів також може бути корисним під час ремонту мегаомметрів, коли після виконаних робіт необхідно перевірити правильність вимірювання на кількох відомих значеннях опору.

17 контрольних точок від 0,5 МОм до 100 ГОм

У ALT 01T передбачено 17 значень опору: 0,5 МОм; 1 МОм; 2 МОм; 5 МОм; 10 МОм; 20 МОм; 50 МОм; 100 МОм; 200 МОм; 500 МОм; 1 ГОм; 2 ГОм; 5 ГОм; 10 ГОм; 20 ГОм; 50 ГОм; 100 ГОм. Такий набір контрольних точок охоплює як мегомний, так і гігаомний діапазони. Користувач може переходити від порівняно невисоких для цього класу обладнання значень до дуже високих опорів, перевіряючи стабільність і правильність показань мегаомметра в межах його робочих можливостей.

Наявність фіксованих номіналів спрощує організацію контрольних операцій: для кожної точки відоме задане значення, допустима похибка та максимальна напруга. При цьому характеристики відрізняються залежно від номіналу, тому під час перевірки необхідно враховувати дані таблиці та не перевищувати вказане для конкретної точки значення U max.

Точність відтворення опору

Для номіналів 0,5 МОм, 1 МОм, 2 МОм, 5 МОм і 10 МОм заявлена точність становить 0,2%. Для значень 20 МОм, 50 МОм і 100 МОм — 0,5%. На точках 200 МОм, 500 МОм і 1 ГОм точність становить 1%. Для 2 ГОм, 5 ГОм і 10 ГОм вказано 2%, а для 20 ГОм, 50 ГОм і 100 ГОм — 5%. Таким чином, точність нормована окремо для різних частин діапазону, що важливо враховувати під час оцінювання результатів перевірки.

Коли магазин опорів використовується як контрольне джерело відомого опору, коректне трактування його точності дає змогу правильно оцінювати показання перевірюваного мегаомметра. Особливо це актуально у верхній частині діапазону, де номінали досягають десятків і сотні гігаом, а нормована точність ALT 01T становить до 5%.

Робота з випробувальною напругою до 2500 В

Максимально допустима напруга залежить від вибраного номіналу. Для точок від 0,5 МОм до 10 МОм у таблиці вказано U max 1 кВ. Для номіналів від 20 МОм і вище передбачено максимальну напругу 2,5 кВ. Це необхідно враховувати під час підключення мегаомметра або тестера ізоляції: режим перевірки повинен відповідати допустимій напрузі конкретної контрольної точки магазину.

ALT 01T може застосовуватися для перевірки працездатності мегаомметрів з випробувальною напругою до 2500 В. У вихідному переліку сумісного обладнання зазначені М4100, ЭСО202/2Г, ЦС02002-1, ЭСО 210, Е6 24, Е6 32, MG1000, а також прилади Unit і Sonel. Фактичний режим перевірки потрібно вибирати з урахуванням характеристик конкретного мегаомметра та допустимого U max для потрібного номіналу ALT 01T.

Де може використовуватися ALT 01T

Високоомний магазин опорів орієнтований на професійні завдання, де потрібно перевіряти прилади для вимірювання опору ізоляції. У метрологічній службі він може використовуватися як засіб відтворення контрольних значень у межах заявленого діапазону. В електроцехах ALT 01T може бути залучений до перевірки мегаомметрів, які застосовуються під час обслуговування електрообладнання. У службах електропостачання прилад дає можливість контролювати працездатність вимірювальної техніки перед її подальшим використанням.

Для ремонтних робіт важливим є сам принцип набору контрольних точок: після ремонту або обслуговування мегаомметра можна перевірити його реакцію на декілька відомих номіналів — від мегомного до гігаомного діапазону. Це дозволяє оцінити роботу приладу не в одній точці, а на різних значеннях, передбачених ALT 01T.

Технічні та метрологічні характеристики ALT 01T

Робоча температура: 20 °C ± 0,5 °C.

Як орієнтуватися в характеристиках

Під час вибору контрольної точки варто одночасно враховувати три параметри: номінальний опір, точність його відтворення та максимальну допустиму напругу. Наприклад, для точки 10 МОм заявлена точність 0,2% і U max 1 кВ, тоді як для 10 ГОм — точність 2% і U max 2,5 кВ. Для 100 ГОм нормована точність становить 5%, а максимальна напруга — 2,5 кВ. Тому однаковий підхід до всіх номіналів використовувати не слід: параметри конкретної точки необхідно звіряти з таблицею.

Якщо перевіряється мегаомметр із декількома випробувальними напругами, перед підключенням потрібно переконатися, що вибрана напруга не перевищує U max відповідного номіналу ALT 01T. Для точок 0,5–10 МОм верхня межа становить 1 кВ, а починаючи з 20 МОм — 2,5 кВ. Це особливо важливо для приладів, здатних формувати високу випробувальну напругу.

ALT 01T для перевірки мегаомметрів і тестерів ізоляції

Мегаомметри та тестери ізоляції працюють із великими значеннями опору, тому для їх перевірки потрібні відповідні контрольні опори. ALT 01T спеціально призначений для такого завдання: його діапазон починається з 0,5 МОм і закінчується на 100 ГОм. Завдяки цьому один магазин опорів охоплює 17 контрольних номіналів, які можна використовувати для перевірки показань у різних ділянках діапазону.

Прилад може застосовуватися під час експлуатаційного контролю, технічного обслуговування та ремонту мегаомметрів. Для моделей, що працюють з випробувальною напругою до 2500 В, ALT 01T дає можливість використовувати контрольні точки з допустимою напругою 2,5 кВ, якщо це передбачено характеристиками конкретного номіналу. Для нижніх точок діапазону діє обмеження 1 кВ.

Ключові характеристики високоомного магазину опорів

• призначення — відтворення високоомного електричного опору для перевірки мегаомметрів і тестерів ізоляції;
• кількість контрольних точок — 17;
• мінімальний номінал — 0,5 МОм;
• максимальний номінал — 100 ГОм;
• точність відтворення залежно від номіналу — від 0,2% до 5%;
• максимальна випробувальна напруга — до 2500 В;
• для номіналів 0,5–10 МОм максимальна напруга становить 1 кВ;
• для номіналів від 20 МОм до 100 ГОм максимальна напруга становить 2,5 кВ;
• робоча температура — 20 °C ± 0,5 °C;
• сфери застосування — метрологічні служби, електроцехи та служби електропостачання.

Підсумок

ALT 01T — високоомний магазин опорів для перевірки мегаомметрів і тестерів ізоляції в діапазоні від 0,5 МОм до 100 ГОм. Прилад має 17 контрольних точок, для яких окремо нормовані точність і максимально допустима напруга. Нижня частина діапазону від 0,5 до 10 МОм має точність 0,2% і допускає напругу до 1 кВ, а для вищих номіналів характеристики змінюються відповідно до таблиці; максимальна робоча напруга досягає 2,5 кВ.

Магазин опорів може використовуватися під час експлуатації, обслуговування та ремонту вимірювальних приладів, а також у метрологічних службах, електроцехах і службах електропостачання. Серед зазначених у вихідних даних мегаомметрів — М4100, ЭСО202/2Г, ЦС02002-1, ЭСО 210, Е6 24, Е6 32, MG1000, Unit і Sonel. Під час роботи необхідно враховувати точність і U max саме тієї контрольної точки, яка використовується для перевірки.
