Набір інструментів НИЧОС-10 для контролю та очищення оптичних конекторів

НИЧОС-10 — набір інструментів для візуального та інструментального контролю оптичних з’єднувачів, а також їх механічного очищення. Комплект об’єднує засоби, необхідні для перевірки стану торців конекторів, контролю оптичної потужності до та після очищення, видалення забруднень і роботи з поширеними типами оптичних з’єднань. Набір орієнтований на обслуговування конекторів FC, SC, ST і LC та дозволяє зібрати основні операції з контролю й очищення в одному комплекті.

До складу НИЧОС-10 входять мікроскоп TOPT 400 зі збільшенням до 400×, вимірювач оптичної потужності, очищувачі для конекторів 2,5 і 1,25 мм, касетний очищувач CQ-1, палички для очищення конекторів 2,5 мм, плоскогубці з подовженим хвостом, дозатор-помпа для спирту, ліхтарик і сумка-кейс для перенесення. Така комплектація дає змогу послідовно виконувати огляд, очищення та повторний контроль оптичного з’єднання.

Призначення набору НИЧОС-10

Основне призначення комплекту — контроль стану оптичних з’єднувачів і усунення забруднень, які можуть бути присутні на торцях конекторів. Для візуальної перевірки використовується мікроскоп TOPT 400. Він забезпечує збільшення до 400× і призначений для контролю оптичних з’єднувачів типів FC, SC, ST та LC. Такий огляд дозволяє оцінити стан робочої поверхні конектора перед очищенням або після нього.

Інструментальний контроль у наборі виконується за допомогою вимірювача оптичної потужності. Він використовується для перевірки потужності сигналу до та після очищення. Таким чином, НИЧОС-10 поєднує два підходи до перевірки: візуальний контроль поверхні оптичного з’єднувача та вимірювання оптичної потужності. Це дає змогу не обмежуватися лише оглядом, а доповнювати його інструментальною перевіркою.

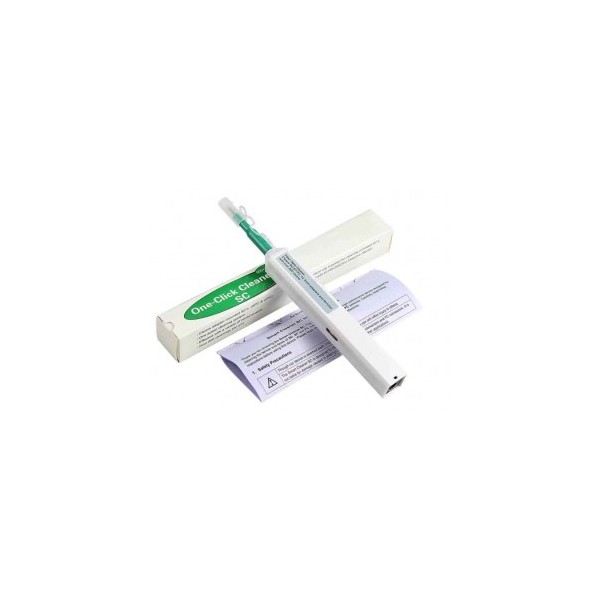

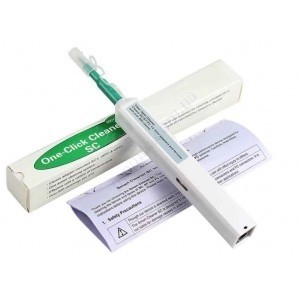

Для безпосереднього очищення передбачено кілька окремих засобів. Ручка-очищувач ALT OC 2,5 призначена для швидкого очищення конекторів 2,5 мм, а ALT OC 1,25 — для швидкого очищення конекторів LC 1,25 мм. Крім того, до набору входить касетний очищувач торців оптичних з’єднувачів CQ-1 та 50 паличок для очищення конекторів 2,5 мм. Завдяки цьому користувач має кілька інструментів для виконання механічного очищення відповідно до типу з’єднувача та конкретної операції.

Контроль оптичних з’єднувачів FC, SC, ST і LC

Оптичні конектори потребують акуратного контролю стану контактних поверхонь. У НИЧОС-10 для цієї задачі передбачений мікроскоп TOPT 400. Збільшення до 400× дозволяє виконувати візуальний контроль конекторів FC, SC, ST і LC. Саме ці типи з’єднувачів прямо зазначені в призначенні комплекту.

Використання мікроскопа перед очищенням допомагає побачити стан торця та визначити, чи потребує з’єднувач очищення. Після механічного очищення огляд можна повторити, щоб оцінити результат виконаної операції. У поєднанні з вимірювачем оптичної потужності це формує зрозумілу послідовність роботи: спочатку візуальний контроль, потім очищення та подальша перевірка.

Наявність окремого вимірювача оптичної потужності важлива саме для інструментальної частини контролю. Він призначений для перевірки потужності сигналу до та після очищення. Тобто користувач може порівнювати результати вимірювання в межах однієї процедури обслуговування, не покладаючись лише на візуальну оцінку стану конектора.

Засоби для очищення оптичних конекторів

Комплект НИЧОС-10 містить інструменти для очищення конекторів різних форматів. Ручка-очищувач ALT OC 2,5 використовується для швидкого очищення конекторів діаметром 2,5 мм. Окрема ручка ALT OC 1,25 призначена для конекторів LC 1,25 мм. Таке розділення дозволяє використовувати відповідний очищувач для зазначеного типорозміру конектора.

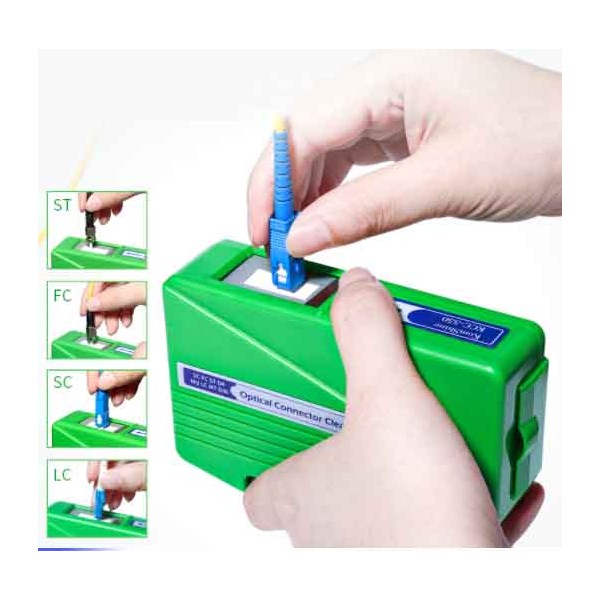

Касетний очищувач CQ-1 доповнює ручки-очищувачі та призначений для очищення торців оптичних з’єднувачів. У наборі також передбачено 50 паличок для очищення конекторів 2,5 мм. Вони можуть застосовуватися як окремий інструмент у процесі догляду за відповідними оптичними з’єднаннями.

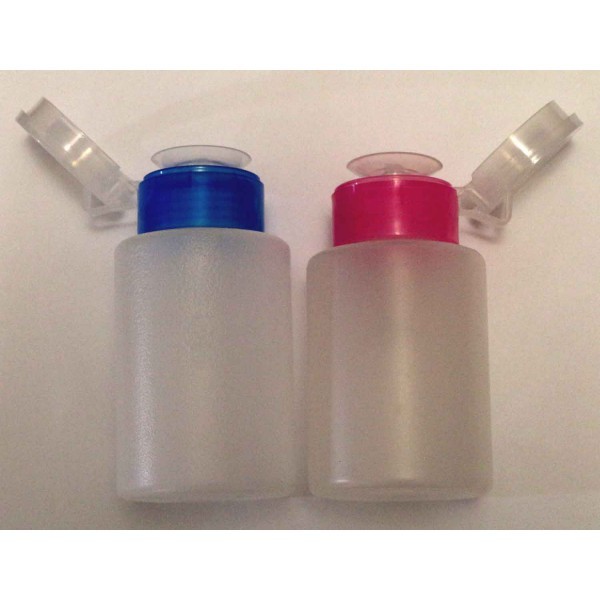

Дозатор-помпа для спирту входить до стандартної комплектації НИЧОС-10. Він призначений для дозованої подачі рідини під час робіт, де використовується спирт. Комплект також містить плоскогубці з подовженим хвостом і ліхтарик. Для ліхтарика прямо зазначено призначення — підсвічування важкодоступних об’єктів. Це допомагає під час огляду та роботи в місцях з обмеженим освітленням.

Комплектація НИЧОС-10

1. Мікроскоп TOPT 400 — 1 шт. Кратність збільшення до 400×. Призначений для візуального контролю оптичних з’єднувачів FC, SC, ST і LC.

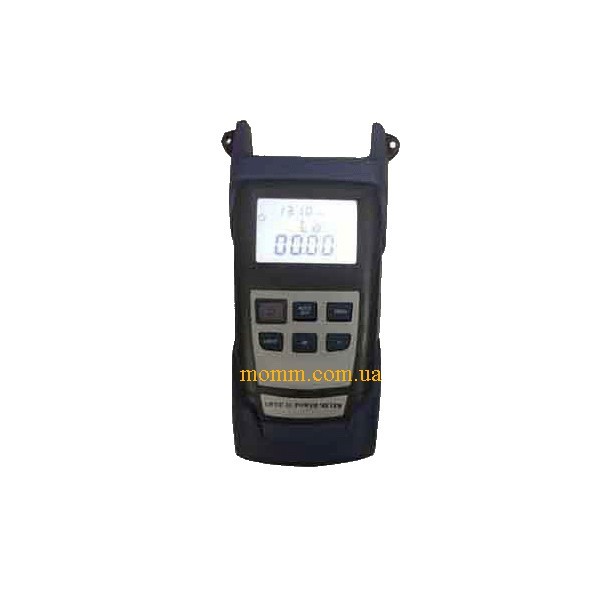

2. Вимірювач оптичної потужності — 1 шт. Використовується для інструментального контролю потужності сигналу до та після очищення.
3. Ручка-очищувач ALT OC 2,5 — 1 шт. Призначена для швидкого очищення конекторів 2,5 мм.
4. Ручка-очищувач ALT OC 1,25 — 1 шт. Призначена для швидкого очищення конекторів LC 1,25 мм.
5. Касетний очищувач CQ-1 — 1 шт. Використовується для очищення торців оптичних з’єднувачів.
6. Палички для очищення конекторів 2,5 мм — 50 шт.
7. Плоскогубці з подовженим хвостом — 1 шт.
8. Дозатор-помпа для спирту — 1 шт.
9. Ліхтарик — 1 шт. Призначений для підсвічування важкодоступних об’єктів.
10. Сумка-кейс для перенесення — 1 шт.

Послідовність роботи з комплектом

НИЧОС-10 сформований так, щоб основні етапи контролю та очищення можна було виконувати засобами з одного набору. Роботу можна почати з візуального огляду оптичного з’єднувача за допомогою TOPT 400. Далі, за потреби, використовується відповідний засіб очищення: ручка ALT OC 2,5 для конекторів 2,5 мм, ALT OC 1,25 для LC 1,25 мм, касетний очищувач CQ-1 або палички для конекторів 2,5 мм.

Після очищення візуальний контроль можна повторити. Додатково вимірювач оптичної потужності дає змогу виконувати інструментальну перевірку потужності сигналу до та після очищення. Саме поєднання цих операцій є центральною особливістю НИЧОС-10: комплект призначений не для однієї окремої дії, а для послідовного контролю стану оптичного з’єднання та усунення забруднень.

Для яких завдань призначений набір

НИЧОС-10 призначений для робіт, пов’язаних із перевіркою та механічним очищенням оптичних конекторів і з’єднувачів. Серед основних завдань — візуальний контроль конекторів FC, SC, ST і LC, інструментальний контроль оптичної потужності, очищення конекторів 2,5 мм і LC 1,25 мм, очищення торців оптичних з’єднувачів та підсвічування важкодоступних об’єктів.

Комплект буде доречним там, де потрібно мати в одному наборі інструменти для огляду, вимірювання та очищення оптичних з’єднань. При цьому кожен елемент має конкретне призначення, а склад НИЧОС-10 дозволяє виконувати заявлені для комплекту операції, оскільки основні засоби для цих операцій уже зібрані в одному наборі.

НИЧОС-10 — комплексний набір для обслуговування оптичних з’єднань

Набір інструментів НИЧОС-10 об’єднує контроль і очищення в єдиному комплекті. Мікроскоп TOPT 400 забезпечує візуальний огляд конекторів FC, SC, ST і LC зі збільшенням до 400×. Вимірювач оптичної потужності використовується для перевірки сигналу до та після очищення. Для механічного очищення передбачені ручки ALT OC 2,5 та ALT OC 1,25, касетний очищувач CQ-1 і 50 паличок для конекторів 2,5 мм.

Допоміжні інструменти — плоскогубці з подовженим хвостом, дозатор-помпа для спирту та ліхтарик — доповнюють основні засоби контролю й очищення. Сумка-кейс завершує комплектацію та призначена для перенесення набору. Завдяки такому складу НИЧОС-10 дає можливість організувати послідовний процес: оглянути оптичний з’єднувач, виконати очищення та проконтролювати результат візуально й за допомогою вимірювача оптичної потужності.
