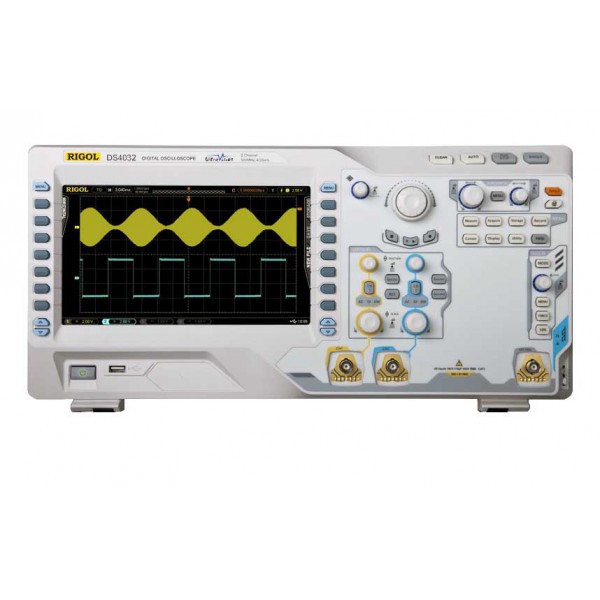

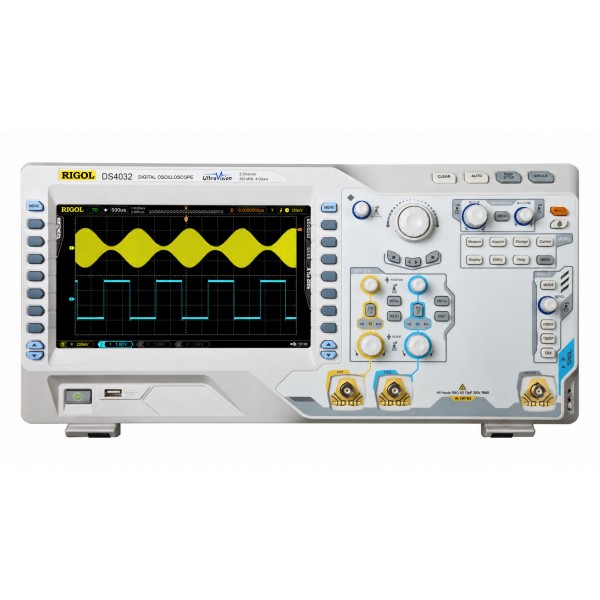

Цифровий осцилограф RIGOL DS4012

RIGOL DS4012 — цифровий двоканальний осцилограф серії DS4000 зі смугою пропускання 100 МГц і максимальною частотою дискретизації в реальному часі до 4 Гвиб/с. Прилад призначений для спостереження, аналізу та вимірювання параметрів електричних сигналів, коли важливо отримати наочну форму сигналу, оцінити його часові характеристики, зафіксувати короткочасні події та виконати серію автоматичних вимірювань. Поєднання високої швидкості реєстрації, великої глибини пам’яті та розвинених режимів синхронізації робить DS4012 функціональним інструментом для лабораторних, сервісних, дослідницьких і налагоджувальних робіт.

Осцилограф має 2 вимірювальні канали. Максимальна частота дискретизації 4 Гвиб/с дає змогу детально відображати швидкі зміни сигналу, а глибина пам’яті до 140 млн точок дозволяє зберігати значний обсяг даних для подальшого перегляду. Це особливо корисно, коли потрібно дослідити не тільки короткий фрагмент осцилограми, а й довший процес із можливістю детального аналізу окремих ділянок.

Швидке захоплення та запис сигналів

Максимальна швидкість реєстрації RIGOL DS4012 становить до 110 000 осцилограм за секунду. Висока швидкість оновлення корисна під час пошуку нестабільних, рідкісних або короткочасних відхилень, які можуть залишатися непомітними при повільнішому захопленні. Чим більше осцилограм прилад здатний зареєструвати за одиницю часу, тим вища ймовірність побачити подію, що виникає лише періодично.

Осцилограф підтримує запис і відтворення до 200 000 кадрів. Користувач може накопичувати послідовність вимірювань і повертатися до неї для аналізу. Це зручно під час пошуку збоїв, які важко відтворити повторно, а також при налагодженні електронних пристроїв. Для відображення форми сигналу передбачено до 256 градацій яскравості, що допомагає візуально розрізняти ділянки осцилограми, які з’являються з різною частотою.

Синхронізація та аналіз цифрових протоколів

RIGOL DS4012 підтримує широкий набір режимів синхронізації. Запуск може виконуватися по фронту, відеосигналу, швидкості наростання, тривалості імпульсу, короткочасній імпульсній перешкоді (глітчу), збігу із заданим шаблоном, тривалості події та послідовності подій. Такі режими допомагають точніше виділяти потрібний фрагмент сигналу та стабілізувати його відображення на екрані.

Окремо передбачена синхронізація за даними протоколів I²C, RS232, SPI, USB, FlexRay і CAN. Для послідовних шин також підтримуються запуск і декодування протоколів I²C, SPI, RS232, CAN та інших. Завдяки цьому осцилограф можна застосовувати не лише для перегляду аналогової форми сигналу, а й для аналізу обміну даними в електронних системах, де важливо зіставляти електричний сигнал із переданою цифровою інформацією.

Автоматичні та курсорні вимірювання

Осцилограф RIGOL DS4012 має широкі можливості автоматичних вимірювань зі статистикою. Також доступні курсорні та статичні вимірювання, а також частотомір. Це дозволяє не лише візуально оцінювати осцилограму, а й отримувати числові значення параметрів сигналу без необхідності виконувати більшість розрахунків вручну.

Глибина пам’яті 140 млн точок

Глибина пам’яті RIGOL DS4012 становить 140 млн точок. Великий обсяг пам’яті важливий у ситуаціях, коли потрібно записати тривалий фрагмент сигналу без надмірної втрати деталізації. Після захоплення оператор може досліджувати окремі ділянки запису, знаходити короткочасні зміни та аналізувати взаємозв’язок подій, рознесених у часі. Поєднання пам’яті 140 млн точок із дискретизацією до 4 Гвиб/с розширює можливості аналізу перехідних процесів і коротких імпульсів.

Кольоровий дисплей та інтерфейси

Для відображення осцилограм і результатів вимірювань використовується кольоровий РК-дисплей із діагоналлю 23 см та роздільною здатністю 800×480 пікселів. Екран підтримує 160 000 кольорів. Велика площа дисплея полегшує одночасний перегляд сигналів двох каналів, службової інформації, параметрів вимірювань і меню налаштувань.

Для підключення зовнішніх пристроїв і інтеграції осцилографа у вимірювальне робоче місце передбачені USB Device, USB Host, LAN, VGA та ізольований вихід Pass/Fail. Мережевий інтерфейс LAN підтримує LXI Class C. Наявність декількох типів підключення дозволяє використовувати DS4012 як автономно, так і у складі комп’ютеризованого вимірювального комплексу.

Основні технічні характеристики RIGOL DS4012

• Модель: RIGOL DS4012.
• Тип: цифровий осцилограф.
• Кількість каналів: 2.
• Смуга пропускання: 100 МГц.
• Максимальна частота дискретизації в реальному часі: 4 Гвиб/с.
• Максимальна швидкість реєстрації: до 110 000 осцилограм/с.
• Запис і відтворення: до 200 000 кадрів.
• Градації яскравості форми сигналу: до 256.
• Глибина пам’яті: 140 млн точок.
• Синхронізація: по фронту, відеосигналу, швидкості наростання, тривалості імпульсу, глітчу, шаблону, тривалості події, послідовності подій, даних I²C, RS232, SPI, USB, FlexRay, CAN.
• Декодування послідовних шин: I²C, SPI, RS232, CAN та інші.
• Вимірювання: автоматичні зі статистикою, курсорні, статичні, частотомір.
• Дисплей: кольоровий РК, діагональ 23 см.
• Роздільна здатність дисплея: 800×480 пікселів.
• Кількість кольорів: 160 000.
• Інтерфейси: USB Device, USB Host, LAN, VGA, Pass/Fail output.
• Мережевий стандарт: LXI Class C.
• Габаритні розміри: 440×218×130 мм.
• Маса: 4,8 кг.
• Робоча температура: 0…50 °C.

Застосування осцилографа RIGOL DS4012

RIGOL DS4012 підходить для задач, де потрібне детальне спостереження електричних сигналів і робота з великими обсягами захоплених даних. Прилад можна використовувати під час розроблення та налагодження електроніки, діагностики пристроїв, дослідження імпульсних і періодичних сигналів, аналізу послідовних шин, пошуку короткочасних збоїв та виконання лабораторних вимірювань.

Підтримка запуску за умовами протоколів і декодування I²C, SPI, RS232 та CAN розширює можливості при перевірці цифрових інтерфейсів. Користувач може поєднувати аналіз логіки обміну з оцінкою реальної електричної форми сигналу, що зручно під час пошуку помилок у роботі електронних вузлів і систем зв’язку між компонентами.

Осцилограф RIGOL DS4012 — основні переваги моделі

DS4012 входить до серії осцилографів RIGOL DS4000. На сторінці товару до цієї серії також віднесені моделі DS4054, DS4052, DS4034, DS4032, DS4024, DS4022 і DS4014. Для моделі DS4012 основними параметрами є 2 канали, смуга пропускання 100 МГц, дискретизація до 4 Гвиб/с, пам’ять 140 млн точок і швидкість реєстрації до 110 000 осцилограм за секунду.

Цифровий осцилограф RIGOL DS4012 поєднує швидке захоплення сигналів, великий обсяг пам’яті, запис до 200 000 кадрів, розширені режими синхронізації та роботу з поширеними послідовними протоколами. Кольоровий дисплей із діагоналлю 23 см, автоматичні й курсорні вимірювання та кілька інтерфейсів підключення роблять DS4012 зручним інструментом для лабораторних, сервісних, дослідницьких і налагоджувальних робіт.
