Цифровий осцилограф OWON TDS8204 — 4 канали, 200 МГц, 2 Гвиб/с

Цифровий осцилограф OWON TDS8204 — чотириканальний вимірювальний прилад зі смугою пропускання 200 МГц і максимальною частотою дискретизації 2 Гвиб/с. Модель призначена для спостереження, вимірювання та аналізу електричних сигналів одночасно за чотирма каналами. Така конфігурація зручна під час налагодження електронних пристроїв, порівняння сигналів у різних точках схеми, дослідження цифрових і аналогових вузлів, а також роботи з багатоканальними системами.

OWON TDS8204 поєднує чотири вхідні канали, частоту дискретизації до 2 Гвиб/с, довжину запису 7,6 млн точок і швидкість захоплення до 50 000 осцилограм за секунду. Для керування приладом використовується кольоровий сенсорний дисплей діагоналлю 8 дюймів. Великий екран особливо корисний під час одночасного відображення кількох сигналів, коли необхідно контролювати їхню форму, часові співвідношення та відмінності між каналами.

Чотириканальний осцилограф для одночасного аналізу сигналів

Однією з ключових особливостей OWON TDS8204 є наявність 4 незалежних вхідних каналів. На відміну від двоканальних моделей, такий осцилограф дає змогу одночасно підключити більше контрольних точок і спостерігати кілька сигналів без необхідності постійно переставляти щупи. Це спрощує аналіз взаємодії між окремими вузлами електронної схеми та допомагає швидше знаходити часові або амплітудні відмінності.

Чотири канали можуть бути корисними під час дослідження багатофазних і багатоканальних сигналів, імпульсних пристроїв, цифрових схем, джерел живлення, систем керування та іншої електронної апаратури. На одному екрані можна порівнювати сигнали в різних точках кола та оцінювати їхню поведінку в єдиному часовому масштабі.

Смуга пропускання 200 МГц

Смуга пропускання 200 МГц визначає частотний діапазон, у якому осцилограф може працювати з досліджуваним сигналом. Такий показник дає змогу використовувати OWON TDS8204 не лише для низькочастотних вимірювань, а й для аналізу швидких імпульсних та цифрових процесів у межах можливостей приладу.

Широка смуга пропускання особливо важлива під час роботи з короткими фронтами та сигналами, форма яких містить високочастотні складові. У практичній роботі це допомагає точніше спостерігати форму імпульсів, оцінювати перехідні процеси та порівнювати сигнали між різними каналами.

Частота дискретизації до 2 Гвиб/с

Максимальна частота дискретизації OWON TDS8204 становить 2 Гвиб/с. Під час цифрового перетворення осцилограф формує велику кількість відліків сигналу за одиницю часу. Це дозволяє детальніше відтворювати швидкі зміни форми сигналу та зберігати інформацію про короткочасні процеси.

Висока частота дискретизації важлива під час аналізу імпульсів, фронтів, цифрових послідовностей та інших сигналів, параметри яких швидко змінюються. У поєднанні зі смугою пропускання 200 МГц вона формує основу вимірювальних можливостей моделі TDS8204.

Довжина запису 7,6 млн точок

Осцилограф має довжину запису 7,6 млн точок. Значний обсяг запису дає змогу зберігати детальну інформацію про досліджувану ділянку сигналу та аналізувати її після захоплення. Це особливо корисно, коли потрібно одночасно побачити тривалий часовий інтервал і зберегти достатню деталізацію окремих його фрагментів.

Під час пошуку нестабільних процесів або короткочасних відхилень можливість записати значний обсяг даних полегшує подальший перегляд сигналу. Користувач може аналізувати окремі ділянки захопленої осцилограми без необхідності повторювати вимірювання щоразу, коли потрібно детальніше розглянути певний момент.

Швидкість захоплення до 50 000 осцилограм за секунду

OWON TDS8204 підтримує швидкість захоплення сигналу до 50 000 осцилограм/с. Висока швидкість оновлення допомагає частіше фіксувати події, що відбуваються у вхідному сигналі. Це має значення під час пошуку нестабільних або періодично виникаючих відхилень, які можуть залишатися непомітними за повільнішого оновлення осцилограми.

Ця характеристика доповнює велику довжину запису та частоту дискретизації 2 Гвиб/с. Разом вони дають можливість не лише спостерігати поточну форму сигналу, а й ефективніше аналізувати процеси, які змінюються протягом часу.

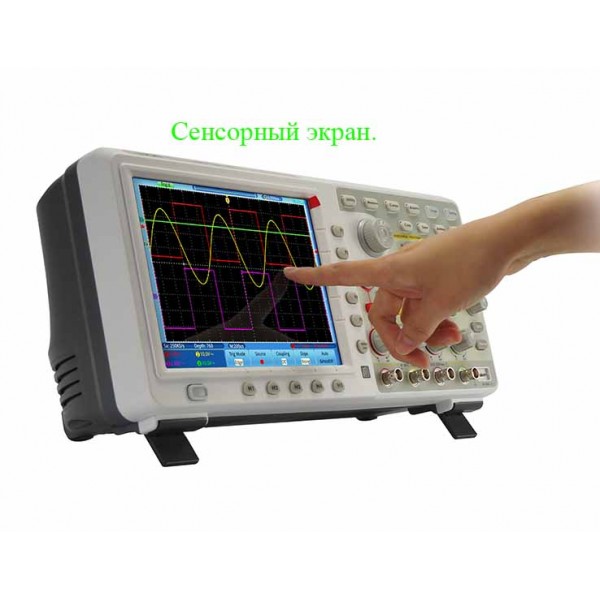

8-дюймовий сенсорний дисплей

Для відображення осцилограм і керування функціями приладу використовується кольоровий сенсорний LCD-дисплей діагоналлю 8 дюймів. Велика площа екрана дозволяє зручно працювати з чотирма каналами, розрізняти окремі сигнали та контролювати параметри вимірювання.

Сенсорне керування доповнює традиційний формат роботи з лабораторним осцилографом і спрощує доступ до необхідних функцій. Це особливо корисно під час регулярного перемикання між каналами, зміни масштабу або перегляду записаних осцилограм.

Вертикальні та горизонтальні параметри

Вертикальна чутливість OWON TDS8204 регулюється в діапазоні від 2 мВ/поділ до 10 В/поділ. Такий діапазон дозволяє налаштовувати масштаб відображення відповідно до амплітуди досліджуваного сигналу. За необхідності можна збільшити слабкий сигнал на екрані або, навпаки, зменшити масштаб для роботи з більшою амплітудою.

Вертикальна роздільна здатність аналого-цифрового перетворювача становить 8 біт з можливістю одночасної роботи чотирьох каналів. Горизонтальна шкала встановлюється в межах від 2 нс/поділ до 100 с/поділ із послідовністю кроків 1–2–5. Це дозволяє налаштовувати часовий масштаб для спостереження як швидких імпульсних процесів, так і значно повільніших змін сигналу.

Система синхронізації

Для отримання стабільного зображення та захоплення потрібної події осцилограф підтримує декілька типів запуску: Edge, Pulse, Video та Slope. Вибір відповідного типу синхронізації залежить від характеру досліджуваного сигналу та умов, за яких необхідно розпочати його реєстрацію.

Доступні режими запуску Auto, Normal і Single. Автоматичний режим підходить для безперервного спостереження сигналу, Normal застосовується для запуску за встановленою умовою, а Single дозволяє виконати одиничне захоплення події. Останній режим зручний під час роботи з неперіодичними або одноразовими процесами, коли необхідно зафіксувати конкретний момент для подальшого аналізу.

Математична обробка та FFT

OWON TDS8204 підтримує математичну обробку осцилограм. Доступні операції додавання, віднімання, множення та ділення, що дає змогу отримувати додаткову інформацію на основі сигналів вимірювальних каналів без виконання розрахунків окремо.

Також передбачена функція FFT — швидкого перетворення Фур'є. Вона використовується для представлення сигналу в частотній області та дозволяє доповнити традиційний часовий аналіз оцінюванням його спектральної структури. Таким чином, один прилад можна використовувати для базового дослідження сигналів як у часовому, так і в частотному представленні.

Інтерфейси USB, VGA, LAN та AUX

Для підключення зовнішнього обладнання та обміну даними осцилограф оснащений набором комунікаційних інтерфейсів. У конструкції передбачені USB Host, USB Device, VGA, LAN та AUX. Наявність кількох типів портів розширює можливості використання приладу на лабораторному або сервісному робочому місці.

USB-інтерфейси можуть використовуватися для взаємодії з сумісними зовнішніми пристроями та комп'ютером. VGA призначений для підключення зовнішнього дисплея, а LAN забезпечує мережевий інтерфейс. Такий набір роз'ємів робить OWON TDS8204 зручнішим для включення до робочого вимірювального комплексу.

Основні характеристики OWON TDS8204

• Модель: OWON TDS8204.
• Тип: цифровий осцилограф.
• Кількість каналів: 4.
• Смуга пропускання: 200 МГц.
• Частота дискретизації: до 2 Гвиб/с.
• Швидкість захоплення: до 50 000 осцилограм/с.
• Довжина запису: 7,6 млн точок.
• Дисплей: кольоровий сенсорний LCD, 8 дюймів.
• Вертикальна роздільна здатність: 8 біт, 4 канали одночасно.
• Вертикальна чутливість: 2 мВ/поділ – 10 В/поділ.
• Горизонтальна шкала: 2 нс/поділ – 100 с/поділ, крок 1–2–5.
• Типи запуску: Edge, Pulse, Video, Slope.
• Режими запуску: Auto, Normal, Single.
• Математичні функції: +, −, ×, ÷, FFT.
• Інтерфейси: USB Host, USB Device, VGA, LAN, AUX.
• Розміри: 380 × 180 × 115 мм.
• Маса без упаковки: 1,5 кг.

Комплектація осцилографа TDS8204

У комплект постачання входить сам осцилограф OWON TDS8204 і необхідні базові аксесуари для початку роботи з приладом.

• осцилограф TDS8204 — 1 шт.;
• осцилографічний пробник — 4 шт.;
• інструкція з експлуатації — 1 шт.;
• інтерфейсний USB-кабель — 1 шт.;
• кабель живлення — 1 шт.;
• упаковка — 1 шт.;
• диск із програмним забезпеченням та інструкцією — 1 шт.

Для яких завдань підходить OWON TDS8204

Завдяки чотирьом каналам модель TDS8204 орієнтована на вимірювання, де необхідно одночасно контролювати кілька електричних сигналів. Прилад може застосовуватися під час розроблення, налагодження та ремонту електронної апаратури, у лабораторних роботах, сервісних центрах і на робочих місцях фахівців, які займаються діагностикою електронних схем.

Осцилограф дозволяє спостерігати форму сигналу, порівнювати часові співвідношення між каналами, оцінювати амплітуду та поведінку сигналів, використовувати різні режими синхронізації й математичну обробку. Наявність FFT розширює можливості аналізу за рахунок перегляду частотної складової сигналу.

Поєднання смуги 200 МГц і дискретизації 2 Гвиб/с робить модель придатною для широкого кола електронних вимірювань у межах зазначених характеристик. При цьому довжина запису 7,6 млн точок дозволяє накопичувати значний обсяг інформації про досліджуваний сигнал і детальніше розглядати окремі ділянки осцилограми.

Зручність роботи з чотирма каналами

Для багатоканального осцилографа важливе значення має не лише кількість входів, а й зручність відображення отриманої інформації. 8-дюймовий сенсорний екран OWON TDS8204 дає достатньо простору для одночасного перегляду кількох осцилограм і налаштування параметрів вимірювання.

Можливість одночасної роботи всіх чотирьох каналів корисна, коли потрібно простежити взаємозв'язок між кількома сигналами в реальному часі. Наприклад, можна контролювати вхідний і вихідний сигнали окремого вузла та паралельно спостерігати ще дві контрольні точки. Це скорочує кількість повторних вимірювань і полегшує пошук причин нестабільної роботи схеми.

OWON TDS8204 для лабораторії та сервісного робочого місця

Габарити приладу становлять 380 × 180 × 115 мм, а маса без упаковки — приблизно 1,5 кг. Осцилограф можна розмістити на лабораторному столі поряд з іншими вимірювальними приладами, джерелами живлення, генераторами сигналів або тестовим обладнанням.

Набір інтерфейсів USB, VGA, LAN та AUX дозволяє використовувати прилад не лише як автономний настільний осцилограф, а й у складі більш комплексного вимірювального робочого місця. Чотири комплектні осцилографічні пробники відповідають кількості вхідних каналів і дозволяють задіяти всі канали під час вимірювань.

Чому варто звернути увагу на OWON TDS8204

OWON TDS8204 поєднує характеристики, важливі для багатоканального аналізу: чотири входи, смугу пропускання 200 МГц, дискретизацію до 2 Гвиб/с, довжину запису 7,6 млн точок і швидкість захоплення до 50 000 осцилограм за секунду. Доповнюють їх сенсорний 8-дюймовий екран, математичні функції, FFT та набір комунікаційних інтерфейсів.

Модель буде актуальною для користувачів, яким недостатньо двох вимірювальних каналів і необхідно одночасно спостерігати кілька сигналів. Це може бути робота з електронними схемами, цифровими пристроями, імпульсними вузлами, системами керування, джерелами живлення або іншими пристроями, де важливо порівнювати процеси в декількох точках.

Цифровий осцилограф OWON TDS8204 — функціональний чотириканальний прилад для вимірювання та аналізу сигналів зі смугою пропускання 200 МГц. Він поєднує високу частоту дискретизації, значну довжину запису, швидке захоплення осцилограм і зручний сенсорний інтерфейс, що робить його практичним вибором для лабораторних, ремонтних та інженерних вимірювань.
