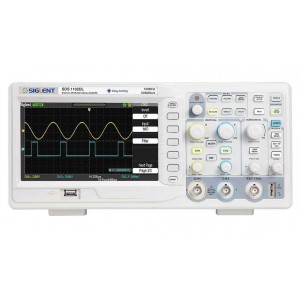

Цифровий осцилограф SIGLENT SDS1052DL

SIGLENT SDS1052DL — настільний двоканальний цифровий осцилограф зі смугою пропускання 50 МГц, призначений для спостереження, вимірювання та аналізу електричних сигналів у лабораторних, сервісних, навчальних і виробничих умовах. Прилад дає змогу одночасно працювати з двома вимірювальними каналами, порівнювати сигнали, оцінювати їхню форму, амплітуду, частоту та часові параметри. Завдяки частоті дискретизації до 500 Мвиб/с у реальному часі та еквівалентній частоті дискретизації до 50 Гвиб/с осцилограф підходить для широкого кола типових завдань під час діагностики та налагодження електронних пристроїв.

Модель SDS1052DL поєднує базові можливості цифрового осцилографа з додатковими інструментами аналізу. Користувачеві доступні математичні операції над сигналами, швидке перетворення Фур'є, курсорні та автоматичні вимірювання, цифрова фільтрація, режими реєстрації сигналу та функція Pass/Fail. Такий набір можливостей дає змогу не лише візуально оцінювати осцилограму, а й отримувати кількісні параметри сигналу, порівнювати канали та виконувати типові контрольні операції без додаткових зовнішніх засобів.

Основні можливості SIGLENT SDS1052DL

Смуга пропускання 50 МГц робить осцилограф придатним для роботи з аналоговими та цифровими сигналами в межах відповідного частотного діапазону. Два основні канали дають змогу одночасно спостерігати два сигнали, визначати часові співвідношення між ними та виконувати порівняльні вимірювання. Окремий вхід зовнішньої синхронізації розширює можливості запуску та допомагає стабілізувати відображення осцилограми за зовнішнім джерелом.

Максимальна частота дискретизації в реальному часі становить 500 Мвиб/с під час роботи з одним каналом і 250 Мвиб/с під час одночасної роботи двох каналів. Для повторюваних сигналів передбачено еквівалентну дискретизацію до 50 Гвиб/с. Глибина пам'яті становить 32 кБ, що використовується для збереження масиву вибірок під час захоплення сигналу та подальшого перегляду його форми.

Вертикальна чутливість регулюється в діапазоні від 2 мВ/поділку до 10 В/поділку. Це дозволяє працювати як із сигналами невеликої амплітуди, так і з вищими рівнями напруги в межах допустимих вхідних параметрів приладу. Вертикальна роздільна здатність становить 8 біт. Вхід може працювати в режимах DC, AC та GND, а вхідний імпеданс становить 1 МОм паралельно з ємністю близько 17 пФ.

Синхронізація та стабільне відображення сигналу

Для стабільного відображення періодичних та імпульсних сигналів SIGLENT SDS1052DL підтримує кілька типів синхронізації: Edge, Pulse, Video, Slope та Alternate. Джерелом запуску можуть бути канали CH1 і CH2, зовнішній вхід, зовнішній сигнал із поділом EXT/5, а також мережа живлення. Завдяки цьому користувач може підібрати відповідний спосіб запуску для різних типів сигналів і вимірювальних завдань.

Вимірювання та математична обробка

Осцилограф підтримує курсорні вимірювання в режимах Manual, Track та Auto. Курсори дають змогу вручну або автоматизовано визначати різницю напруги, часові інтервали та інші параметри безпосередньо за осцилограмою. Це особливо корисно під час налагодження схем, коли необхідно перевірити тривалість імпульсу, затримку, період або амплітудну різницю між окремими ділянками сигналу.

Математичні функції включають додавання, віднімання, множення та ділення сигналів, а також БПФ. Швидке перетворення Фур'є дає змогу перейти від часової форми сигналу до аналізу його спектрального складу. Це допомагає оцінювати наявність гармонік і частотних компонентів, які не завжди очевидні під час звичайного перегляду осцилограми в часовій області.

Цифрова фільтрація дозволяє додатково обробляти отриманий сигнал і зменшувати вплив небажаних складових у межах доступних режимів приладу. Такі функції корисні під час дослідження складних або зашумлених сигналів, коли потрібно зосередитися на певній частині спектра чи краще оцінити форму корисної складової.

Режим самописця та функція Pass/Fail

У SIGLENT SDS1052DL передбачено режим самописця, який розширює можливості спостереження за змінами сигналу протягом часу. Він може бути корисним під час контролю процесів, у яких параметри змінюються повільніше, ніж у звичайних осцилографічних вимірюваннях. Запис і подальший перегляд осцилограм спрощують аналіз поведінки пристрою під час тривалішого тестування.

Функція Pass/Fail призначена для порівняння сигналу із заданими межами та швидкої оцінки результату за принципом «пройшов/не пройшов». Такий режим може застосовуватися під час повторюваних перевірок однотипних пристроїв, контролю сигналів у виробничих процесах або сервісного тестування, коли важливо швидко визначити, чи перебуває форма сигналу в установленому діапазоні.

Дисплей і керування

Осцилограф оснащений кольоровим 7-дюймовим TFT-дисплеєм, на якому відображаються осцилограми, вимірювальні параметри та меню налаштувань. Велика для настільного приладу діагональ полегшує одночасний перегляд двох каналів, курсорів і службової інформації. Багатомовний інтерфейс та вбудована довідкова система спрощують освоєння приладу та доступ до основних функцій без постійного звернення до окремої документації.

Органи керування на передній панелі призначені для швидкого налаштування вертикальної та горизонтальної розгортки, параметрів синхронізації, каналів і вимірювальних функцій. Така традиційна для настільних осцилографів схема керування дає змогу оперативно змінювати масштаб сигналу, положення осцилограми та параметри запуску без зайвого переходу між меню.

Інтерфейси підключення

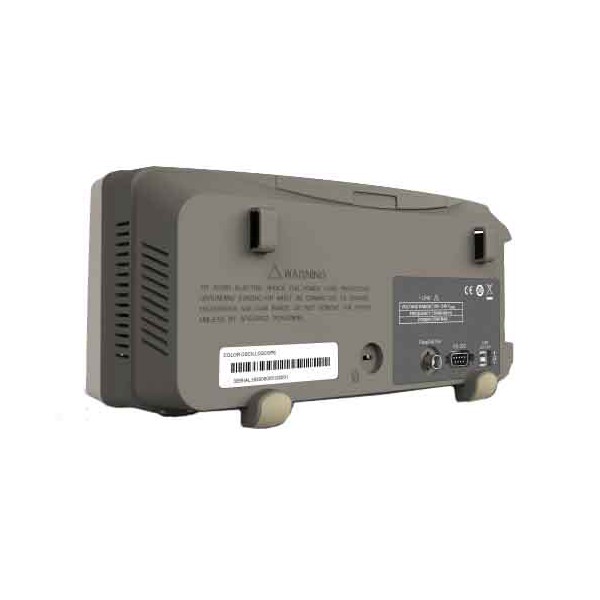

Для обміну даними та підключення зовнішніх пристроїв у SDS1052DL передбачені інтерфейси USB Host, USB Device та RS-232, а також вихід Pass/Fail. USB Host може використовуватися для роботи із зовнішніми USB-накопичувачами та сумісними пристроями, а USB Device — для підключення осцилографа до комп'ютера. Наявність RS-232 дає можливість використовувати прилад у вимірювальних системах, де застосовується цей послідовний інтерфейс.

Технічні характеристики

Для яких завдань підходить осцилограф

SIGLENT SDS1052DL може застосовуватися під час ремонту та обслуговування електронної техніки, перевірки блоків живлення, аналогових вузлів, генераторів, підсилювачів, датчиків і керувальних схем. Він також підходить для навчальних лабораторій, де необхідно демонструвати форму сигналів, принципи роботи електронних кіл, процеси заряджання й розряджання, імпульсні процеси та часові залежності.

У розробці електроніки осцилограф можна використовувати для перевірки сигналів на окремих ділянках схеми, контролю частоти та амплітуди, пошуку спотворень, аналізу імпульсів і порівняння сигналів на вході та виході досліджуваного вузла. Двоканальна конфігурація особливо корисна, коли потрібно одночасно бачити керувальний та вихідний сигнал або оцінити затримку між двома точками схеми.

Комплектація

• осцилограф SIGLENT SDS1052DL — 1 шт.;
• щупи — 1 пара;
• блок живлення — 1 шт.;
• кабель живлення — 1 шт.;
• посібник з експлуатації — 1 шт.;
• диск із програмним забезпеченням — 1 шт.

Переваги цифрового осцилографа SIGLENT SDS1052DL

Ключова особливість моделі — поєднання двох вимірювальних каналів, смуги пропускання 50 МГц та набору функцій, потрібних для повсякденної роботи з електронними сигналами. Частота дискретизації до 500 Мвиб/с, автоматичні та курсорні вимірювання, математична обробка, БПФ, цифровий фільтр і режим самописця дозволяють виконувати широкий спектр діагностичних та лабораторних операцій одним приладом.

Якщо потрібен цифровий осцилограф 50 МГц для ремонту, навчання, лабораторних робіт, розробки або тестування електроніки, SIGLENT SDS1052DL пропонує набір характеристик, орієнтований на типові вимірювальні завдання. Перед підключенням сигналу необхідно враховувати допустиму вхідну напругу, параметри використовуваного щупа та вимоги безпеки для конкретного об'єкта вимірювання.
