Цифровий осцилограф OWON SDS5032E — 30 МГц, 2 канали, 250 МВиб/с

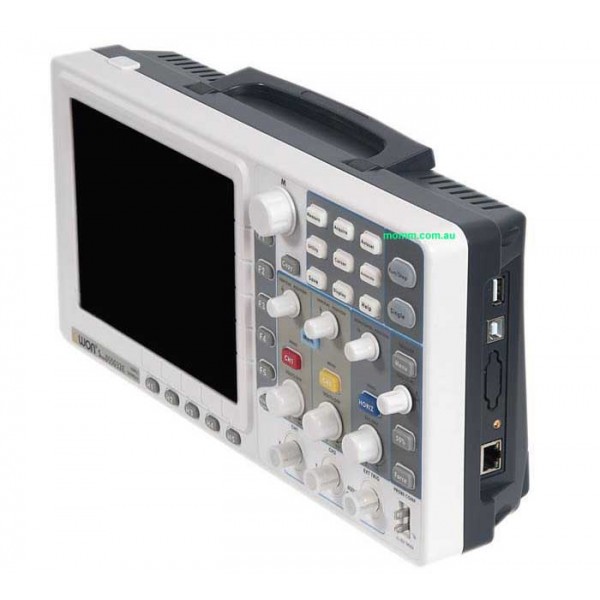

OWON SDS5032E — цифровий запам’ятовуючий осцилограф із двома вимірювальними каналами та окремим входом зовнішнього запуску. Модель призначена для спостереження, вимірювання та аналізу електричних сигналів у смузі частот до 30 МГц. Частота дискретизації до 250 МВиб/с дозволяє реєструвати форму сигналу та виконувати часові й амплітудні вимірювання безпосередньо на екрані приладу.

Осцилограф оснащений кольоровим 8-дюймовим дисплеєм із роздільною здатністю 800 × 600 пікселів і відображенням 65 535 кольорів. Велика робоча область полегшує одночасне спостереження двох каналів, роботу з курсорами, автоматичними вимірюваннями та математичними функціями. SDS5032E дає змогу перевіряти форму імпульсів, вимірювати напругу, частоту й часові параметри, порівнювати сигнали двох каналів та аналізувати їх взаємозв’язок.

Основні характеристики OWON SDS5032E

• Смуга пропускання: 30 МГц.
• Кількість каналів: 2 вимірювальні канали та 1 вхід зовнішнього запуску.
• Частота дискретизації: до 250 МВиб/с.
• Горизонтальна розгортка: від 4 нс/поділ до 100 с/поділ.
• Вертикальна роздільна здатність: 8 біт для двох каналів.
• Вертикальна чутливість: від 5 мВ/поділ до 10 В/поділ.
• Вхідний імпеданс: 1 МОм, 10 пФ.
• Максимальний вхідний сигнал: 400 В пік-пік.
• Точність: 3%.
• Коефіцієнти атенюатора: 1X, 10X, 100X, 1000X.
• Точність часової бази: 100 ppm.
• Збереження форм сигналів: до 15.

Смуга пропускання 30 МГц визначає частотний діапазон роботи приладу. Два основні канали дозволяють одночасно підключати два джерела сигналу, порівнювати їх амплітуду, частоту та часові співвідношення. Окремий вхід зовнішнього запуску використовується для синхронізації розгортки від додаткового сигналу.

Діапазон горизонтальної розгортки від 4 нс/поділ до 100 с/поділ дає змогу підібрати часовий масштаб відповідно до характеру досліджуваного процесу. Для коротких імпульсів можна використовувати малий інтервал часу на поділ, а для повільних процесів — збільшувати часову базу. Це допомагає відображати осцилограму в зручному масштабі та детальніше оцінювати її форму.

Кольоровий дисплей 8 дюймів

OWON SDS5032E обладнаний кольоровим екраном діагоналлю 8 дюймів, або приблизно 20,3 см. Роздільна здатність 800 × 600 пікселів забезпечує детальне відображення осцилограм, шкал, курсорів і числових результатів вимірювання. Екран підтримує 65 535 кольорів, що полегшує візуальне розділення сигналів та елементів інтерфейсу.

Автоматичні та курсорні вимірювання

Осцилограф підтримує автоматичне визначення основних параметрів сигналу. Це дозволяє швидко отримувати числові значення без ручного розрахунку за поділками екрана. До доступних функцій входять амплітудні, часові та частотні вимірювання.

Підтримуються Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty та -Duty. За їх допомогою можна визначати розмах, середнє та середньоквадратичне значення напруги, частоту, період, максимальний і мінімальний рівні, тривалість імпульсів, коефіцієнт заповнення та затримку між подіями в різних каналах.

Курсорні вимірювання дають змогу вручну вибирати потрібні точки осцилограми та оцінювати різницю між ними. Такий режим корисний, коли потрібно виміряти конкретний часовий інтервал або різницю рівнів напруги на вибраній ділянці сигналу.

Синхронізація та відеосигнали

SDS5032E підтримує синхронізацію за тривалістю імпульсу, поперемінний режим і запуск за відеосигналом. Для роботи з відеосигналами заявлена підтримка стандартів NTSC, PAL і SECAM.

Синхронізація потрібна для стабільного відображення повторюваної осцилограми на екрані. У разі імпульсних сигналів запуск може бути пов’язаний із тривалістю імпульсу, а режим відеосинхронізації дає змогу працювати із сигналами зазначених телевізійних стандартів.

Математичні функції та фігури Ліссажу

У цифровому осцилографі SDS5032E передбачені математичні функції для додаткової обробки осцилограм. Вони дозволяють аналізувати не тільки безпосередньо виміряні сигнали, а й результати математичних операцій над ними.

Також прилад підтримує відображення фігур Ліссажу. Цей режим застосовують для візуального порівняння двох періодичних сигналів і оцінки їх взаємного співвідношення. Використання двох вимірювальних каналів робить таке порівняння зручним без перепідключення пробників.

Збереження форм сигналів

Осцилограф дозволяє зберігати до 15 форм сигналів. Це корисно, якщо потрібно зафіксувати характерну осцилограму та надалі порівняти її з результатом повторного вимірювання. Під час налагодження електронного пристрою можна зберігати сигнали на різних етапах перевірки та контролювати зміни після регулювання.

Вхідні параметри та робота з пробниками

Вхідний імпеданс SDS5032E становить 1 МОм, 10 пФ. Для узгодження налаштувань осцилографа з коефіцієнтом ослаблення підключеного пробника передбачені значення 1X, 10X, 100X і 1000X. Правильне встановлення коефіцієнта важливе для коректного відображення амплітуди та числових результатів.

Максимальний вхідний рівень у характеристиках моделі зазначений як 400 В пік-пік. Під час вимірювань потрібно враховувати параметри конкретного пробника, схему підключення та вимоги електробезпеки. Підключення осцилографічних входів і загальних проводів каналів слід виконувати відповідно до інструкції з експлуатації.

Практичні можливості двоканального осцилографа

Поєднання двох каналів, смуги пропускання 30 МГц і частоти дискретизації до 250 МВиб/с дозволяє використовувати SDS5032E у завданнях, де потрібно бачити форму електричного сигналу та одночасно отримувати його основні параметри. Осцилограф працює з періодичними, імпульсними та відеосигналами в межах заявлених технічних характеристик.

Двоканальна конфігурація особливо корисна, коли необхідно порівняти сигнал у двох точках схеми. Функції Delay A→B↑ і Delay A→B↓ дозволяють вимірювати часову затримку між подіями різних каналів. Для аналізу імпульсів доступні Rise Time, Fall Time, +Width, -Width, +Duty та -Duty, а для частотних параметрів — Freq і Period.

Живлення, розміри та комплект постачання

Живлення осцилографа здійснюється від стандартної мережі 220 В. У вихідній картці товару споживана потужність зазначена як менше 24 Вт. Також зазначена батарея 7,4 В, 8 А·год як опціональне оснащення. Розміри приладу становлять 34 × 16,5 × 7,8 см, маса — 1500 г.

Комплект постачання SDS5032E:

• цифровий осцилограф SDS5032E — 1 шт.;
• осцилографічний пробник — 2 шт.;
• кабель живлення — 1 шт.;
• USB-кабель — 1 шт.;
• диск із програмним забезпеченням — 1 шт.;
• упаковка;
• інструкція російською мовою — 1 шт.

Керівництво з експлуатації російською мовою для осцилографа SDS5032E також може бути надіслане в електронному вигляді.

Що врахувати під час вибору OWON SDS5032E

Під час вибору цифрового осцилографа важливо співвіднести його характеристики із сигналами, які планується вимірювати. Для SDS5032E ключовими параметрами є смуга пропускання 30 МГц, два вимірювальні канали, частота дискретизації до 250 МВиб/с, 8-бітна вертикальна роздільна здатність, кольоровий дисплей 8 дюймів та набір автоматичних вимірювань.

OWON SDS5032E поєднує в одному приладі відображення осцилограм, автоматичні та курсорні вимірювання, математичні функції, роботу з двома каналами й можливість зберігати форми сигналів. Модель орієнтована на вимірювання та аналіз електричних сигналів у межах смуги пропускання до 30 МГц.
