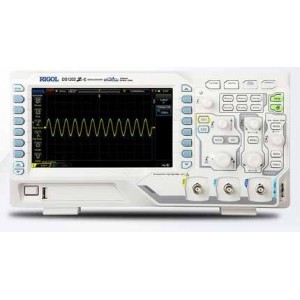

Цифровий осцилограф RIGOL DS1202Z-E — 200 МГц, 2 канали, 1 Гвиб/с

RIGOL DS1202Z-E — двоканальний цифровий осцилограф серії DS1000Z-E з аналоговою смугою пропускання 200 МГц, максимальною частотою дискретизації в реальному часі 1 Гвиб/с та глибиною пам’яті до 24 Mpts. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів, налагодження електронних схем, пошуку несправностей, лабораторних робіт і навчальних завдань. Поєднання широкої смуги пропускання, глибокої пам’яті та високої швидкості захоплення осцилограм дає змогу досліджувати як періодичні сигнали, так і короткочасні або рідкісні події.

Осцилограф RIGOL DS1202Z-E має два аналогові вхідні канали. Максимальна частота дискретизації становить 1 Гвиб/с під час роботи з одним каналом і 500 Мвиб/с при одночасному використанні двох каналів. Така конфігурація дозволяє порівнювати сигнали у двох точках схеми, контролювати їхню часову залежність, оцінювати затримки та фазові співвідношення, а також аналізувати роботу окремих вузлів електронного обладнання.

Смуга пропускання 200 МГц і швидкісне захоплення сигналів

Аналогова смуга пропускання DS1202Z-E становить від постійного струму до 200 МГц. Це одна з ключових характеристик моделі, яка визначає діапазон сигналів, доступних для дослідження. Розрахунковий час наростання для DS1202Z-E становить 1,75 нс. Осцилограф може використовуватися для аналізу імпульсних, тактових, цифрових та інших сигналів у межах заявленої смуги пропускання.

Максимальна швидкість захоплення осцилограм досягає 30 000 wfms/s. Висока частота оновлення важлива під час пошуку нестабільних процесів, коротких імпульсів, спотворень та інших подій, які виникають нерегулярно. Чим більше осцилограм прилад може захопити за одиницю часу, тим вища ймовірність побачити короткочасну аномалію, яку складно виявити звичайним повільним оновленням екрана.

Глибина пам’яті до 24 Mpts

Однією з важливих особливостей цифрового осцилографа RIGOL DS1202Z-E є пам’ять глибиною до 24 Mpts при використанні одного каналу. Під час одночасної роботи двох аналогових каналів максимальна глибина запису становить 12 Mpts. Великий обсяг пам’яті дозволяє записувати довший часовий інтервал без необхідності різко зменшувати частоту дискретизації.

Глибока пам’ять особливо корисна, коли необхідно одночасно бачити загальну картину сигналу та детально досліджувати окремі його ділянки. Після захоплення довгої послідовності користувач може аналізувати окремі фрагменти запису, не втрачаючи інформацію про процес у цілому. Це спрощує діагностику схем, у яких порушення виникає лише через певний проміжок часу або після конкретної послідовності подій.

Технологія UltraVision і запис осцилограм

Модель DS1202Z-E використовує технологію RIGOL UltraVision. Вона поєднує глибоку пам’ять, швидке захоплення осцилограм, апаратні можливості запису та відтворення сигналів, а також багаторівневе відображення інтенсивності. Завдяки цьому користувач отримує більше інформації про поведінку сигналу, ніж при звичайному послідовному виведенні окремих осцилограм.

Апаратна функція запису та відтворення дозволяє працювати з послідовностями до 60 000 кадрів. Записані осцилограми можна переглядати повторно, що зручно під час пошуку моменту появи нестабільності або іншої події. Такий режим допомагає аналізувати сигнал не лише в реальному часі, а й після завершення його захоплення.

7-дюймовий кольоровий дисплей

Цифровий осцилограф RIGOL DS1202Z-E оснащений кольоровим TFT-дисплеєм діагоналлю 7 дюймів із роздільною здатністю WVGA 800 × 480 пікселів. Екран призначений для одночасного відображення осцилограм, параметрів каналів, часової розгортки, налаштувань запуску та результатів вимірювань.

Багаторівневе градаційне відображення інтенсивності допомагає візуально оцінювати частоту появи різних ділянок осцилограми. Сигнали, які повторюються частіше, та рідкісні відхилення можуть відображатися з різною інтенсивністю. Такий принцип подібний до способу представлення сигналів на традиційних осцилографах із люмінофорним екраном, але реалізований у цифровому вигляді.

Вертикальна система та режим High Resolution

Базова вертикальна роздільна здатність RIGOL DS1202Z-E становить 8 біт. Водночас осцилограф має режим High Resolution, у якому роздільна здатність може досягати 12 біт. Саме цим режимом пояснюється згадка про 12 біт у частині описів цієї моделі. Вертикальний масштаб при коефіцієнті пробника 1X встановлюється в діапазоні від 1 мВ/поділку до 10 В/поділку.

Передбачене обмеження смуги пропускання 20 МГц, яке може використовуватися під час вимірювань сигналів, коли необхідно зменшити вплив високочастотних складових. Вхід підтримує зв’язок DC, AC або GND. Вхідний опір становить 1 МОм ±1% паралельно з ємністю 15 пФ ±3 пФ. Коефіцієнт пробника можна задавати в діапазоні від 0,01X до 1000X.

Часова розгортка та аналіз тривалих процесів

Діапазон часової розгортки DS1202Z-E становить від 2 нс/поділку до 50 с/поділку. Такий діапазон дозволяє працювати як зі швидкими імпульсними процесами, так і з повільними змінами електричних параметрів. Підтримуються режими відображення YT, XY та Roll.

Точність часової бази становить не більше ±25 ppm, а заявлений дрейф тактової частоти — не більше ±5 ppm на рік. Для практичних вимірювань це дає можливість використовувати осцилограф не тільки для візуального контролю форми сигналу, а й для визначення його часових параметрів, періоду та частоти.

Розширена система запуску

Система тригера RIGOL DS1202Z-E допомагає отримувати стабільне зображення сигналу та виділяти необхідні події. Підтримуються автоматичний, нормальний та одиночний режими запуску. Одиночний режим корисний для фіксації одноразової події, після якої захоплена осцилограма залишається доступною для детального аналізу.

Осцилограф підтримує широкий набір типів запуску: за фронтом, шириною імпульсу, нахилом, відеосигналом, шаблоном, тривалістю, умовами Setup/Hold, коротким імпульсом Runt, входом або виходом із заданого вікна, N-м фронтом, затримкою та тайм-аутом. Також передбачені можливості запуску, пов’язані з послідовними інтерфейсами RS232/UART, I2C і SPI.

Різні способи тригерного запуску дозволяють не обмежуватися простим спостереженням періодичного сигналу. Користувач може налаштувати захоплення за конкретною умовою та зосередитися саме на тій частині процесу, яка має значення для діагностики або налагодження.

Декодування послідовних шин

RIGOL DS1202Z-E підтримує функції запуску та декодування поширених послідовних шин RS232/UART, I2C і SPI. Для роботи з цифровими пристроями це дозволяє поєднати аналіз електричної форми сигналу з переглядом переданих даних. Такий підхід особливо корисний під час налагодження мікроконтролерних систем, периферійних модулів і цифрових інтерфейсів.

На відміну від простого логічного аналізу, осцилограф показує реальну форму електричного сигналу. Завдяки цьому можна одночасно оцінити часові параметри, амплітуду, фронти, перешкоди або спотворення та перевірити передавання інформації через підтримуваний послідовний інтерфейс.

Автоматичні та математичні вимірювання

DS1202Z-E підтримує набір автоматичних вимірювань, завдяки яким основні параметри сигналу можна отримувати без ручного визначення за координатною сіткою. Серед доступних параметрів — частота, період, час наростання та спаду, позитивна й негативна ширина імпульсу, коефіцієнт заповнення, максимальне та мінімальне значення, амплітуда, розмах Peak-to-Peak, середнє та RMS-значення, а також часові затримки й фазові співвідношення між каналами.

Для додаткової обробки осцилограм доступні математичні операції. Прилад підтримує додавання, віднімання, множення та ділення сигналів каналів, а також FFT та інші функції математичної обробки. FFT дає можливість переглядати частотні складові захопленого сигналу та доповнює стандартний часовий аналіз.

Поєднання автоматичних вимірювань і математичних функцій скорочує кількість ручних операцій під час типових лабораторних робіт. Користувач може спостерігати форму сигналу та одночасно контролювати числові значення його основних параметрів.

Інтерфейси USB, LAN та AUX

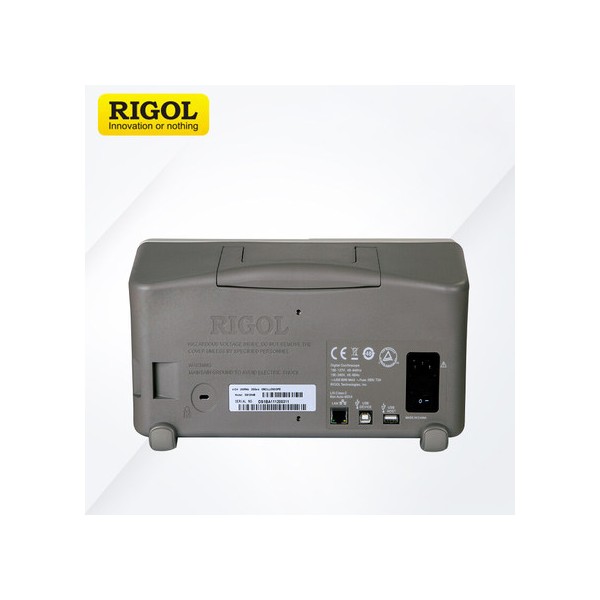

Для обміну даними та підключення зовнішніх пристроїв RIGOL DS1202Z-E оснащений інтерфейсами USB Host, USB Device та LAN із підтримкою LXI. Також передбачений допоміжний вихід AUX із функціями TrigOut/PassFail. Наявність мережевого та USB-підключення полегшує інтеграцію осцилографа в лабораторне робоче місце та використання його разом із комп’ютером або іншими вимірювальними пристроями.

Основні характеристики RIGOL DS1202Z-E

• аналогова смуга пропускання — 200 МГц;
• кількість аналогових каналів — 2;
• максимальна частота дискретизації — 1 Гвиб/с для одного каналу;
• частота дискретизації при роботі двох каналів — до 500 Мвиб/с;
• максимальна глибина пам’яті — 24 Mpts для одного каналу та 12 Mpts для двох каналів;
• максимальна швидкість захоплення осцилограм — 30 000 wfms/s;
• апаратний запис і відтворення — до 60 000 кадрів;
• базова вертикальна роздільна здатність — 8 біт;
• режим High Resolution — до 12 біт;
• вертикальний масштаб при 1X — від 1 мВ/поділку до 10 В/поділку;
• часова розгортка — від 2 нс/поділку до 50 с/поділку;
• дисплей — 7 дюймів, TFT, WVGA 800 × 480;
• декодування та запуск шин — RS232/UART, I2C, SPI;
• інтерфейси — USB Host, USB Device, LAN (LXI), AUX;
• вхідний опір — 1 МОм ±1% || 15 пФ ±3 пФ;
• технологія — RIGOL UltraVision.

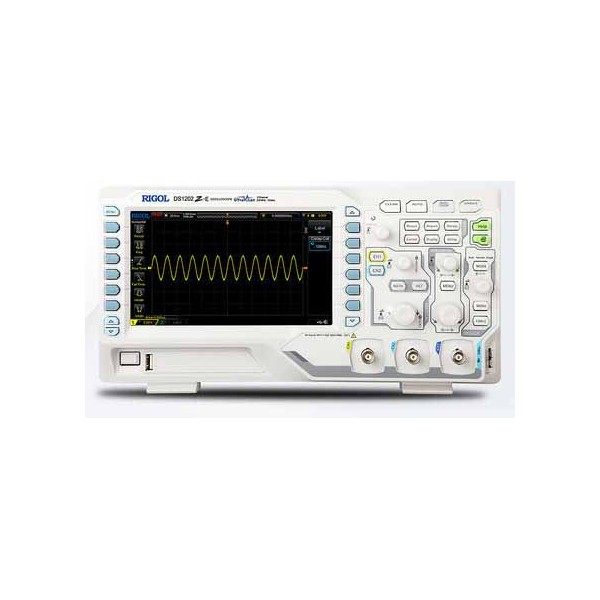

Конструкція та розміри

Корпус RIGOL DS1202Z-E має розміри приблизно 313,1 × 160,8 × 122,4 мм. Маса приладу без паковання становить 2,9 кг ±0,2 кг. Настільне виконання розраховане на використання в лабораторіях, навчальних аудиторіях, сервісних майстернях та на робочих місцях розробників електронного обладнання.

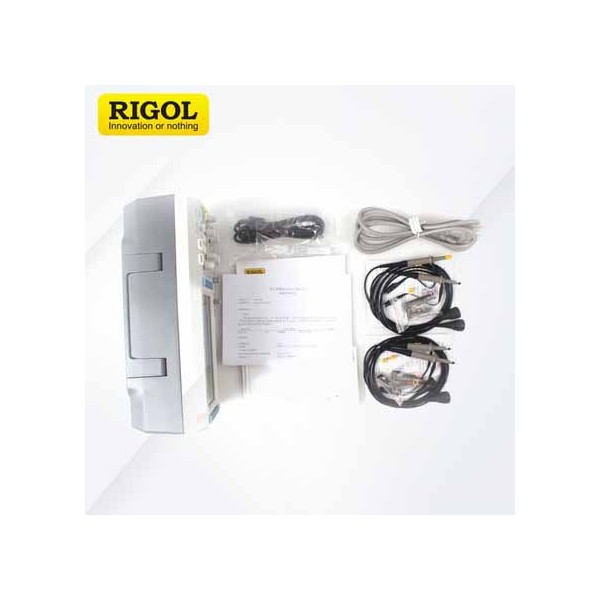

Комплектація RIGOL DS1202Z-E

• осцилограф RIGOL DS1202Z-E — 1 шт.;
• пасивний осцилографічний пробник PVP2350 350 МГц — 2 шт.;
• кабель живлення — 1 шт.;
• USB-кабель — 1 шт.

Для яких завдань підходить осцилограф DS1202Z-E

Завдяки смузі пропускання 200 МГц, двом каналам і частоті дискретизації до 1 Гвиб/с осцилограф можна використовувати під час розроблення та налагодження електронних пристроїв, перевірки аналогових і цифрових схем, дослідження імпульсних сигналів, роботи з мікроконтролерними системами та контролю послідовних інтерфейсів. Два канали дозволяють одночасно спостерігати вхідний і вихідний сигнал або порівнювати процеси у двох точках схеми.

Глибока пам’ять і швидкість захоплення до 30 000 осцилограм за секунду роблять DS1202Z-E корисним у випадках, коли недостатньо просто побачити стабільний періодичний сигнал. Прилад дозволяє записувати значний масив даних, шукати нестабільні події та детально аналізувати захоплені фрагменти.

RIGOL DS1202Z-E поєднує функції класичного цифрового осцилографа з інструментами автоматичних вимірювань, математичної обробки, FFT, декодування цифрових шин і запису осцилограм. Це робить модель універсальним вимірювальним приладом для лабораторного, сервісного, навчального та інженерного застосування, де потрібні два аналогові канали та робота із сигналами у смузі до 200 МГц.
