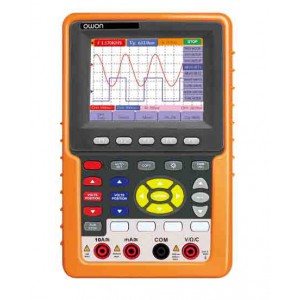

Цифровий портативний осцилограф OWON HDS1022M-N

OWON HDS1022M-N — портативний двоканальний цифровий осцилограф із функціями мультиметра, призначений для вимірювання, спостереження та аналізу електричних сигналів у лабораторних і виїзних умовах. Модель поєднує осцилограф із частотним діапазоном 20 МГц та цифровий мультиметр на 4000 відліків, тому дає змогу виконувати основні діагностичні операції одним приладом. Компактний корпус, кольоровий дисплей, вбудований акумулятор і USB-інтерфейс роблять HDS1022M-N зручним рішенням для сервісних інженерів, електронників, ремонтних майстерень, навчальних лабораторій та фахівців, яким важлива мобільність вимірювального обладнання.

Осцилограф має два вимірювальні канали та смугу пропускання 20 МГц. Частота дискретизації становить 100 МГц, а глибина пам’яті — 6K. Вертикальна роздільна здатність 8 біт забезпечує цифрове представлення форми сигналу, а діапазон вертикальної чутливості від 5 мВ/поділ до 5 В/поділ дає можливість працювати із сигналами різної амплітуди. Завдяки поєднанню цих параметрів прилад підходить для контролю та діагностики електронних вузлів, перевірки генераторів, джерел живлення, датчиків, керувальних сигналів та інших низько- і середньочастотних електричних процесів у межах характеристик моделі.

Основні можливості OWON HDS1022M-N

HDS1022M-N підтримує автоматичний, нормальний та однократний режими синхронізації, а також відеосинхронізацію за полями або рядками. Передбачені фільтри низьких і високих частот, що допомагають налаштовувати відображення та запуск відповідно до характеру досліджуваного сигналу. Для швидкого аналізу доступні автоматичні вимірювання 20 параметрів. Це зменшує потребу виконувати базові розрахунки вручну та спрощує оцінювання часових і амплітудних характеристик осцилограми безпосередньо на екрані.

Для роботи з уже отриманими даними передбачено чотири комірки пам’яті для збереження осцилограм. Користувач може записати потрібну форму сигналу та повернутися до неї під час подальшого аналізу або порівняння. Прилад також підтримує математичні функції додавання, віднімання та множення сигналів, а FFT дає змогу перейти від аналізу форми сигналу в часовій області до оцінювання його спектральних складових. Окремо доступний режим курсорних вимірювань, корисний для ручного визначення різниці між вибраними точками осцилограми.

Кольоровий дисплей і портативний формат

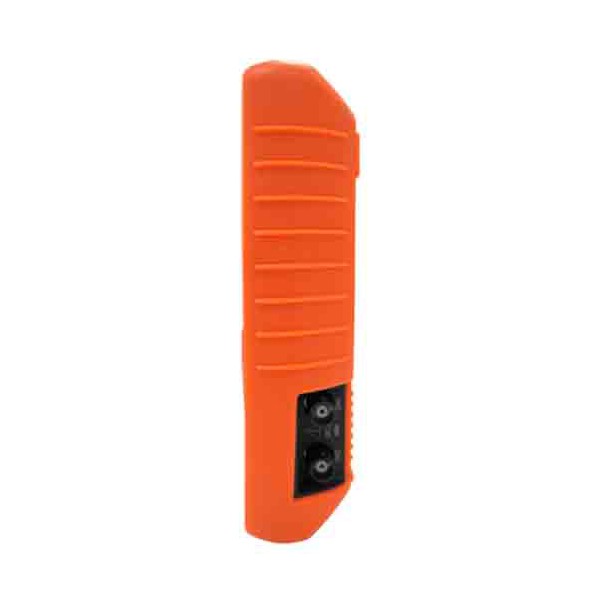

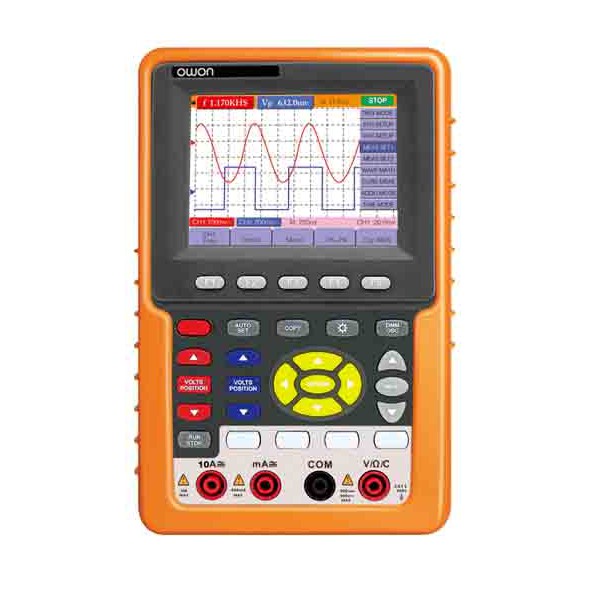

Осцилограф оснащений великим для портативного формату кольоровим екраном із роздільною здатністю 640 × 480 пікселів. Такий дисплей дає змогу одночасно контролювати форму сигналу, параметри розгортки, налаштування каналів і результати вимірювань. Окрема кнопка керування підсвічуванням полегшує роботу в різних умовах освітлення. Завдяки габаритам 180 × 115 × 40 мм і масі 645 г прилад зручно переносити між робочими місцями, використовувати під час виїзної діагностики або брати із собою для обслуговування обладнання без прив’язки до стаціонарного вимірювального стенда.

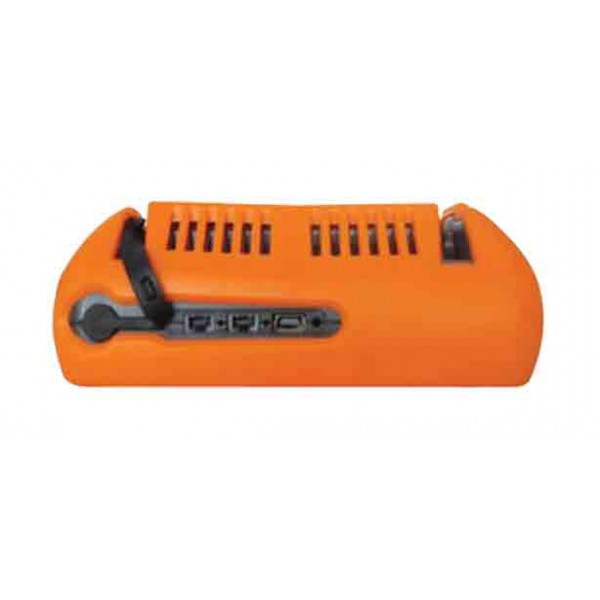

Вбудований Li-Ion акумулятор забезпечує автономну роботу, тому для коротких діагностичних і сервісних операцій не обов’язково постійно підключати прилад до мережі. Це особливо корисно, коли вимірювання виконуються безпосередньо біля обладнання, у польових умовах або на об’єктах, де доступ до розетки обмежений. Для зв’язку з комп’ютером передбачений інтерфейс USB, а в комплекті постачається відповідний кабель.

Вбудований цифровий мультиметр

Одна з ключових особливостей OWON HDS1022M-N — поєднання осцилографа та цифрового мультиметра в одному корпусі. Мультиметр має 4000 відліків і підтримує вимірювання постійної та змінної напруги, постійного та змінного струму, опору й ємності. Також доступні прозвонювання електричних кіл і діодний тест. Завдяки цьому майстер може спочатку виконати базову перевірку напруги, струму або опору, а потім перейти до аналізу форми сигналу без заміни основного вимірювального приладу.

Для постійної напруги заявлені діапазони 400 мВ, 4 В, 40 В, 400 В і 1000 В. Для змінної напруги передбачені діапазони 4 В, 40 В, 400 В і 750 В, а робочий частотний діапазон вимірювання змінної напруги становить від 40 до 400 Гц. Постійний струм вимірюється в діапазонах 40 мА, 400 мА та 10 А. Вимірювання ємності охоплює значення від 51,2 нФ до 100 мкФ. Наявність цих режимів робить прилад універсальним інструментом для первинної перевірки компонентів і електричних кіл перед детальнішим осцилографічним аналізом.

Для яких завдань підходить HDS1022M-N

Портативний осцилограф OWON HDS1022M-N може застосовуватися для ремонту та налагодження електронної техніки, перевірки сигналів у блоках живлення, контролю роботи датчиків і генераторів, пошуку несправностей у електронних вузлах, тестування імпульсних і періодичних сигналів, а також у навчальній практиці. Два канали дають змогу одночасно спостерігати два сигнали та порівнювати їх поведінку, що корисно під час перевірки взаємозв’язку між різними ділянками схеми.

Модель особливо зручна там, де стаціонарний настільний осцилограф використовувати складно. Невеликі розміри, акумуляторне живлення та поєднання двох типів вимірювальних приладів дозволяють скоротити кількість обладнання, яке потрібно брати на об’єкт. При цьому користувач отримує функції, необхідні як для швидкої перевірки електричних параметрів, так і для детального візуального контролю форми сигналу.

Переваги портативного осцилографа-мультиметра

• Два вимірювальні канали — для одночасного контролю та порівняння двох сигналів.
• Смуга пропускання 20 МГц — для роботи з широким колом електронних і електротехнічних сигналів у межах можливостей моделі.
• Частота дискретизації 100 МГц — для цифрового захоплення та відображення осцилограм.
• Глибина пам’яті 6K і 8-бітна вертикальна роздільна здатність.
• 20 автоматичних вимірювань — для швидкого отримання основних параметрів сигналу.
• Математична обробка та FFT — для порівняння каналів і спектрального аналізу.
• Чотири комірки пам’яті — для збереження осцилограм.
• Курсорні вимірювання — для ручного аналізу вибраних ділянок сигналу.
• Вбудований мультиметр на 4000 відліків — вимірювання напруги, струму, опору, ємності, прозвонювання та перевірка діодів.
• Кольоровий дисплей 640 × 480 пікселів — для зручного перегляду сигналів і параметрів.
• USB-інтерфейс — для підключення до комп’ютера.
• Вбудований Li-Ion акумулятор — для автономної роботи поза стаціонарним робочим місцем.

Комплектація OWON HDS1022M-N

У комплект постачання входять осцилограф-мультиметр HDS1022M-N, два вимірювальні осцилографічні щупи, два вимірювальні щупи для мультиметра, USB-кабель для зв’язку з ПК, інструкція з експлуатації та кабель живлення. Така комплектація дозволяє використовувати основні функції приладу для осцилографічних і мультиметричних вимірювань без необхідності окремо підбирати базові вимірювальні кабелі.
