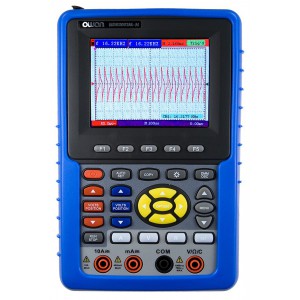

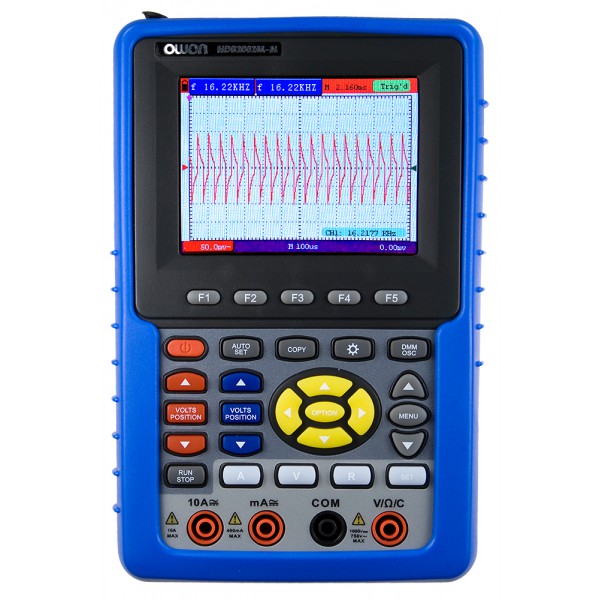

HDS-2062M-M — портативний двоканальний цифровий осцилограф із вбудованим мультиметром, призначений для діагностики, налагодження та перевірки електронних пристроїв у лабораторії, сервісному центрі, навчальній аудиторії або безпосередньо на об’єкті. Поєднання двох вимірювальних приладів в одному корпусі дає змогу досліджувати форму електричного сигналу, оцінювати його часові та амплітудні параметри, а також виконувати стандартні електричні вимірювання.

Осцилограф має два вимірювальні канали, смугу пропускання 60 МГц і частоту дискретизації в реальному часі до 250 Мвиб/с. Глибина запису становить 6K точок на кожний канал. Такі характеристики дозволяють використовувати прилад для контролю та аналізу сигналів у багатьох аналогових і цифрових вузлах, блоках живлення, системах керування та іншій електронній апаратурі.

Два канали дозволяють одночасно спостерігати два сигнали та порівнювати їх між собою. Це зручно під час перевірки роботи окремих каскадів схеми, аналізу сигналу на вході та виході вузла, контролю синхронізації або пошуку несправності. Вертикальна роздільна здатність АЦП становить 8 біт, а діапазон вертикальної чутливості — від 5 мВ/поділ до 5 В/поділ на вході BNC.

Прилад підтримує звичайну дискретизацію, детектування піків і усереднення. Режим детектування піків допомагає помічати короткочасні імпульси та викиди, а усереднення дає змогу зменшити вплив випадкового шуму на повторюваний сигнал. Передбачені коефіцієнти щупа 1X, 10X, 100X і 1000X, вхідний опір осцилографа становить 1 МОм.

Для аналізу доступні автоматичні вимірювання основних параметрів сигналу, зокрема амплітуди «пік-пік», середнього та середньоквадратичного значення, частоти й періоду. Курсорні вимірювання дозволяють визначати різницю напруги ΔV і часовий інтервал ΔT між вибраними точками осцилограми. Підтримуються математичні операції над сигналами та FFT, що дає можливість аналізувати не лише форму сигналу в часовій області, але й його частотні складові.

HDS-2062M-M поєднує осцилограф із цифровим мультиметром на 4000 відліків. Він підтримує вимірювання постійної та змінної напруги, постійного і змінного струму, опору та ємності, а також перевірку діодів і цілісності електричного кола. Це дозволяє одним приладом перевіряти живлення, контролювати електричні параметри та відразу переходити до спостереження форми сигналу.

Для постійної напруги передбачені діапазони до 1000 В, для змінної — до 750 В. Вхідний опір мультиметра становить 10 МОм. Струм вимірюється в діапазонах 40 мА, 400 мА та до 20 А. Опір вимірюється до 40 МОм, а ємність — до 100 мкФ. Режим перевірки діодів і звукова перевірка цілісності кола зручні під час діагностики проводів, доріжок друкованих плат, запобіжників і контактних з’єднань.

Прилад оснащений кольоровим РК-дисплеєм діагоналлю 3,8 дюйма з роздільною здатністю 320 × 240 пікселів. На екрані відображаються осцилограми, налаштування каналів, параметри запуску, результати автоматичних вимірювань і показання мультиметра. Кольорове представлення полегшує одночасну роботу з двома каналами.

Для зв’язку з комп’ютером передбачені інтерфейси USB та RS-232. Підтримка збереження форм сигналів і налаштувань дозволяє повертатися до попередніх вимірювань та порівнювати результати. Така можливість корисна під час ремонту, коли потрібно зафіксувати поведінку схеми до та після зміни компонента або параметрів.

Осцилограф-мультиметр оснащений літій-іонним акумулятором 7,4 В. Заявлений час автономної роботи становить до 6 годин, тому прилад можна використовувати під час виїзної діагностики або в місцях, де немає зручного доступу до мережевого живлення. Мережевий адаптер розрахований на 100–240 В AC, 50/60 Гц.

Габарити HDS-2062M-M становлять приблизно 180 × 115 × 40 мм, маса — близько 645 г. Компактний корпус зручно переносити разом із вимірювальними аксесуарами. Споживана потужність приладу — менше 7 Вт. Портативне виконання робить модель практичною як для настільних вимірювань, так і для сервісної роботи безпосередньо біля обладнання.

Для отримання стабільної осцилограми HDS-2062M-M підтримує запуск за фронтом і відеосигналом. Запуск за фронтом використовується для більшості періодичних електричних сигналів і дозволяє прив’язати початок розгортки до заданого рівня та напрямку зміни напруги. Відеосинхронізація призначена для роботи з відповідними відеосигналами. Наявність регульованого запуску допомагає зафіксувати повторюваний процес на екрані та спростити оцінювання його форми.

Під час аналізу сигналів можна поєднувати налаштування вертикальної чутливості, часової розгортки, способу збору даних і тригера. Це дає можливість окремо досліджувати швидкі імпульси, періодичні коливання або повільні зміни сигналу. За потреби усереднення допомагає зробити повторювану форму стабільнішою, а детектування піків — не пропустити короткі відхилення між звичайними відліками.

Портативний осцилограф HDS-2062M-M може застосовуватися під час ремонту та обслуговування електронної техніки, діагностики блоків живлення, підсилювачів, генераторів, систем керування, датчиків, перетворювачів та інших електронних вузлів. Два канали зручні для одночасного контролю сигналів у різних точках схеми, а вбудований мультиметр дозволяє одразу перевірити живлення, опір, струм або цілісність кола.

Модель також підходить для навчальних лабораторій і практичних занять з електроніки. На одному пристрої можна досліджувати форму сигналу, частоту, період та амплітудні характеристики, а потім виконувати стандартні електричні вимірювання мультиметром. Для невеликої майстерні або мобільного сервісу це допомагає скоротити кількість окремих приладів на робочому місці.

Практична перевага HDS-2062M-M полягає в поєднанні двоканального осцилографа 60 МГц і цифрового мультиметра в одному корпусі. Користувач може швидко перейти від перегляду осцилограми до вимірювання напруги, струму, опору або ємності. Це особливо зручно під час пошуку несправностей, коли необхідно послідовно перевірити живлення, цілісність кола та форму сигналу.

Частота дискретизації до 250 Мвиб/с, пам’ять 6K точок на канал, курсорні й автоматичні вимірювання, математична обробка та FFT розширюють можливості аналізу. Автономне живлення й компактний корпус дозволяють використовувати прилад не лише в лабораторії, але й у виїзному сервісі.

HDS-2062M-M орієнтований на інженерів, майстрів сервісних центрів, ремонтників, студентів технічних спеціальностей і радіоаматорів, яким потрібен універсальний портативний прилад для роботи з електронними схемами. Під час вибору слід враховувати смугу пропускання 60 МГц, два канали, частоту дискретизації 250 Мвиб/с та діапазони вбудованого мультиметра відповідно до параметрів сигналів, які планується вимірювати.
