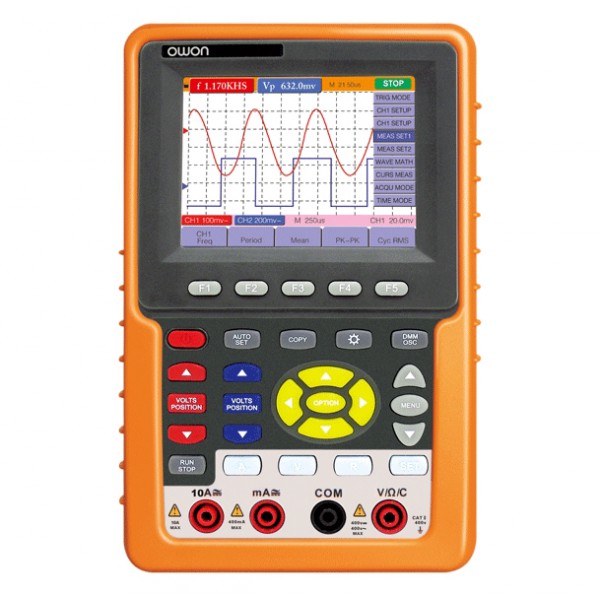

Портативний осцилограф OWON HDS4202M-N 200 МГц

OWON HDS4202M-N — портативний двоканальний цифровий осцилограф, який поєднує в одному корпусі функції осцилографа, мультиметра та частотоміра. Такий формат зручний для виїзної діагностики, налагодження електронного обладнання, обслуговування промислової техніки, роботи в лабораторії, сервісному центрі або навчальному середовищі. Прилад дає змогу спостерігати форму електричного сигналу, вимірювати його часові та амплітудні параметри, виконувати автоматичні й курсорні вимірювання, а також проводити базові електричні вимірювання без окремого мультиметра.

Модель HDS4202M-N належить до портативної серії OWON HDS-N та має смугу пропускання 200 МГц. Осцилограф оснащений двома каналами й підтримує частоту дискретизації в реальному часі до 1 Гвиб/с. Поєднання широкої смуги пропускання та високої швидкості вибірки дає змогу досліджувати імпульсні, періодичні та інші електричні сигнали, відстежувати їхню форму й оцінювати основні параметри безпосередньо на місці проведення робіт.

Основні можливості OWON HDS4202M-N

Осцилограф має два вхідні канали, тому може одночасно відображати два сигнали та використовуватися для їх порівняння. Це корисно під час перевірки різних ділянок електронної схеми, аналізу взаємозв’язку між сигналами, пошуку несправностей та контролю роботи окремих вузлів. Вертикальна роздільна здатність становить 8 біт, а довжина запису — 6000 точок на канал.

• кількість каналів — 2;
• смуга пропускання — 200 МГц;
• максимальна частота дискретизації в реальному часі — до 1 Гвиб/с;
• горизонтальна розгортка — від 2 нс/поділ до 100 с/поділ;
• вертикальна чутливість — від 5 мВ/поділ до 5 В/поділ на вході;
• вертикальна роздільна здатність АЦП — 8 біт;
• довжина запису — 6K точок;
• вхідний зв’язок — DC, AC і GND;
• автоматичне масштабування;
• режими збору даних: вибірка, виявлення піків та усереднення;
• типи запуску: по фронту, відеосигналу та поперемінний;
• USB-інтерфейс для передавання даних;
• автономна робота від акумулятора — до 6 годин.

Автоматичні вимірювання та аналіз сигналів

OWON HDS4202M-N підтримує автоматичне вимірювання 20 параметрів, що прискорює аналіз сигналу та зменшує кількість ручних розрахунків. Прилад може визначати амплітудні й часові характеристики, зокрема значення від піка до піка, середнє та середньоквадратичне значення, частоту, період, максимальне й мінімальне значення, верхній і нижній рівні, час наростання та спаду, тривалість позитивного й негативного імпульсу, коефіцієнт заповнення, викиди та інші параметри.

Для детальнішого аналізу доступні курсорні вимірювання, за допомогою яких можна оцінювати різницю напруги та часові інтервали безпосередньо на осцилограмі. Рівень синхронізації регулюється в межах ±6 поділок від центра дисплея. Передбачені автоматичний, нормальний та одиночний режими запуску, а також звичайна вибірка, виявлення піків і усереднення.

Прилад підтримує математичну обробку осцилограм: додавання, віднімання, множення, ділення, інверсію та FFT. Швидке перетворення Фур’є дає можливість оцінювати частотні складові сигналу, що корисно під час аналізу спектрального складу та діагностики електронних пристроїв.

Запис, пам’ять і передавання даних

HDS4202M-N підтримує запис і відтворення сигналів, тому потрібну осцилограму можна зберегти для подальшого перегляду та порівняння. Осцилограф має пам’ять для чотирьох осцилограм і робочих налаштувань. Це зручно під час сервісних робіт, коли необхідно порівняти сигнали до та після налаштування або зафіксувати характерну форму сигналу.

Через USB-інтерфейс дані можна передавати на персональний комп’ютер. Це розширює можливості документування результатів вимірювання, технічного аналізу та архівування даних.

Вбудований цифровий мультиметр

Окрім функцій осцилографа, OWON HDS4202M-N оснащений цифровим мультиметром із максимальною індикацією 4000 відліків. Вхідний імпеданс мультиметра становить 10 МОм. Прилад дає змогу вимірювати постійну й змінну напругу, постійний і змінний струм, опір та ємність, а також виконувати перевірку цілісності електричного кола й тестування діодів.

• постійна напруга: 400 мВ, 4 В, 40 В, 400 В і 1000 В;
• змінна напруга: 4 В, 40 В, 400 В і 750 В;
• постійний струм: 40 мА, 400 мА та 10 А;
• змінний струм: 40 мА, 400 мА та 10 А;
• вимірювання опору — до 40 МОм;
• вимірювання ємності — від 51,2 нФ до 100 мкФ;
• перевірка діодів і прозвонювання електричних кіл.

Наявність мультиметра в одному корпусі з осцилографом зменшує кількість окремих приладів, які потрібно брати з собою на об’єкт. Під час пошуку несправності можна спочатку перевірити напругу живлення, опір або цілісність кола, а потім перейти до аналізу форми сигналу тим самим приладом. Це особливо зручно для сервісних інженерів, електронщиків і фахівців, які виконують діагностику поза стаціонарною лабораторією.

Кольоровий TFT-дисплей і керування

Портативний осцилограф оснащений кольоровим TFT-дисплеєм діагоналлю 3,7 дюйма з роздільною здатністю 640 × 480 пікселів. На екрані відображаються осцилограми, виміряні параметри, меню налаштування та результати роботи мультиметра. Передбачене керування підсвічуванням.

Функція автоматичного масштабування спрощує початкове налаштування осцилографа. Прилад автоматично підбирає параметри відображення сигналу, що зручно під час швидкої перевірки або роботи з невідомим сигналом. За потреби оператор може перейти до ручного налаштування розгортки, чутливості та параметрів синхронізації.

Автономна робота та портативне виконання

Корпус HDS4202M-N має розміри приблизно 180 × 115 × 40 мм, а маса приладу без упаковки становить близько 645 г. Компактне виконання дозволяє використовувати осцилограф у ситуаціях, коли стаціонарне лабораторне обладнання незручне або недоступне.

Живлення забезпечує літій-іонний акумулятор 7,4 В. Заявлений час автономної роботи — до 6 годин. Це дає можливість виконувати вимірювання без постійного підключення до електромережі під час виїзного ремонту, технічного обслуговування, пусконалагоджувальних робіт або перевірки обладнання на місці встановлення. Для живлення та заряджання також передбачене мережеве живлення 100–240 В AC, 50/60 Гц.

Для яких завдань підходить HDS4202M-N

Портативний осцилограф OWON HDS4202M-N може використовуватися для вимірювання, спостереження та запису часових і амплітудних параметрів електричних сигналів. Поєднання смуги пропускання 200 МГц, двох каналів, частоти дискретизації до 1 Гвиб/с та вбудованого мультиметра робить прилад універсальним рішенням для широкого кола діагностичних і вимірювальних робіт.

Модель може бути корисною під час ремонту та налагодження електронних пристроїв, перевірки блоків живлення, цифрових та аналогових вузлів, контролю імпульсних сигналів, пошуку періодичних або нестабільних несправностей. Також прилад може застосовуватися у виробничих, навчальних і науково-дослідних роботах, де потрібен компактний осцилограф із можливістю автономної роботи.

Завдяки двом каналам можна одночасно контролювати вхідний і вихідний сигнал вузла, порівнювати часові параметри або спостерігати взаємозв’язок між двома точками схеми. Курсорні та автоматичні вимірювання допомагають швидше отримувати числові значення, а FFT додає можливість оцінювати сигнал у частотній області.

Ключові характеристики HDS4202M-N

• виробник — OWON;
• тип — портативний цифровий осцилограф із мультиметром;
• кількість каналів — 2;
• смуга пропускання — 200 МГц;
• частота дискретизації — до 1 Гвиб/с у реальному часі;
• довжина запису — 6000 точок на канал;
• вертикальна роздільна здатність — 8 біт;
• автоматичні вимірювання — 20 параметрів;
• математичні функції — +, −, ×, ÷, інверсія та FFT;
• збереження осцилограм — 4;
• кольоровий TFT-дисплей — 3,7 дюйма, 640 × 480 пікселів;
• USB — підтримується;
• мультиметр — до 4000 відліків;
• вхідний імпеданс мультиметра — 10 МОм;
• акумулятор — Li-ion 7,4 В;
• час автономної роботи — до 6 годин;
• розміри — приблизно 180 × 115 × 40 мм;
• маса — близько 645 г;
• гарантія, зазначена для товару, — 1 рік.

OWON HDS4202M-N для мобільної діагностики

OWON HDS4202M-N орієнтований на ситуації, коли потрібні можливості двоканального осцилографа, але важливими залишаються компактність і автономність. Смуга пропускання 200 МГц, дискретизація до 1 Гвиб/с, автоматичні вимірювання, курсори, FFT, пам’ять осцилограм і USB забезпечують набір функцій для роботи з різними електронними сигналами.

Вбудований мультиметр доповнює осцилограф і дозволяє виконувати повсякденні електричні вимірювання тим самим приладом. Завдяки кольоровому дисплею, акумуляторному живленню та компактному корпусу HDS4202M-N зручно використовувати як у лабораторії, так і безпосередньо на об’єкті.
