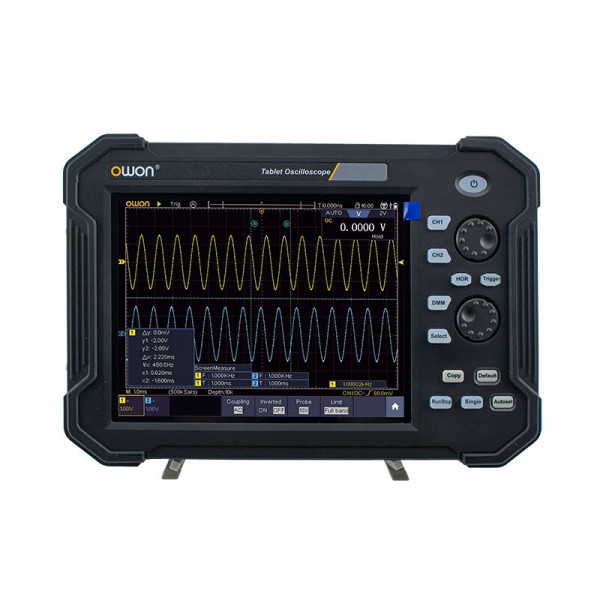

Планшетний осцилограф OWON TAO3102 — портативний прилад 100 МГц із двома каналами

OWON TAO3102 — цифровий портативний осцилограф у планшетному форматі, розрахований на вимірювання, спостереження та аналіз електричних сигналів у лабораторії, сервісному центрі або безпосередньо на об’єкті. Модель поєднує два аналогові канали, смугу пропускання 100 МГц, максимальну частоту дискретизації до 1 Гвиб/с, глибоку пам’ять і великий сенсорний дисплей. Завдяки вбудованому акумулятору прилад не прив’язаний до стаціонарного робочого місця, тому підходить для діагностики електроніки, налагодження обладнання та виїзних вимірювань.

Ключові характеристики OWON TAO3102

Осцилограф оснащений двома вимірювальними каналами та має смугу пропускання 100 МГц. Це дає змогу одночасно спостерігати два сигнали, порівнювати їхню форму, часові параметри, амплітуду, фазові співвідношення та реакцію різних вузлів електронної схеми. Максимальна частота дискретизації до 1 Гвиб/с забезпечує достатню деталізацію швидких процесів і допомагає коректно відображати форму імпульсів та інших сигналів у межах робочої смуги приладу.

Вертикальна роздільна здатність АЦП у моделі TAO3102 становить 8 біт. Максимальна довжина запису сягає 40 млн точок, що корисно під час аналізу тривалих послідовностей і пошуку короткочасних подій у великому масиві даних. Частота оновлення осцилограм — до 45 000 форм сигналу за секунду. Висока швидкість оновлення полегшує виявлення нестабільних або рідкісних подій, які можуть залишитися непомітними за повільнішого оновлення екрана.

Вхідний опір становить 1 МОм ±2% паралельно з ємністю 15 пФ ±5 пФ. Підтримуються режими вхідного зв’язку DC, AC і GND, а вертикальна чутливість охоплює діапазон від 1 мВ/поділ до 10 В/поділ. Коефіцієнт ослаблення щупа налаштовується в широкому діапазоні, що дає можливість узгоджувати параметри відображення з використовуваним пробником і конкретним вимірювальним завданням.

8-дюймовий сенсорний дисплей і планшетний формат

Однією з головних особливостей OWON TAO3102 є кольоровий 8-дюймовий LCD-дисплей із роздільною здатністю 800 × 600 пікселів і підтримкою мультитач. Велика робоча область дозволяє одночасно контролювати осцилограми, параметри каналів, налаштування розгортки та результати автоматичних вимірювань. Сенсорне керування прискорює масштабування та навігацію по записаному сигналу, що особливо зручно під час пошуку окремої події у довгій осцилограмі.

Корпус розміром приблизно 270 × 191 × 48 мм поєднує великий екран із портативністю. Маса приладу становить близько 1,7 кг. Такий формат підходить як для постійної роботи на столі, так і для перенесення між робочими місцями, лабораторіями або об’єктами обслуговування. TAO3102 може бути практичним вибором для інженерів, сервісних спеціалістів, майстрів з ремонту електроніки та користувачів, яким потрібен автономний цифровий осцилограф із функціональністю, близькою до настільних моделей.

Автономна робота від вбудованого акумулятора

OWON TAO3102 обладнаний вбудованим акумулятором 7,4 В ємністю 8000 мА·год. Заявлений час автономної роботи становить до 5 годин. Це важлива перевага для вимірювань у місцях, де немає зручного доступу до розетки, а також під час діагностики обладнання безпосередньо на виробничій ділянці, у транспорті, сервісному приміщенні чи на іншому об’єкті.

Розвинена система запуску та аналізу сигналів

TAO3102 підтримує різні типи запуску, зокрема за фронтом, відеосигналом, шириною імпульсу, нахилом, коротким імпульсом, вікном, тайм-аутом, N-ю подією та логічною умовою. Також передбачені режими запуску, пов’язані з цифровими інтерфейсами. Користувач може вибирати автоматичний, нормальний або одиночний режим запуску залежно від характеру досліджуваного процесу.

Осцилограф виконує широкий набір автоматичних вимірювань параметрів сигналу. Серед них — амплітудні та середні значення, RMS, частота, період, максимальний і мінімальний рівні, час наростання та спаду, ширина імпульсів, коефіцієнт заповнення, часові затримки, фазові співвідношення та підрахунок імпульсів або фронтів. Наявність автоматичних вимірювань зменшує кількість ручних операцій і прискорює типові перевірки під час ремонту та налагодження.

Математична обробка та робота з довгими записами

Для додаткового аналізу OWON TAO3102 підтримує математичні операції над осцилограмами: додавання, віднімання, множення та ділення. Також доступні FFT, інтегрування, диференціювання, обчислення квадратного кореня, цифрова фільтрація та користувацькі математичні функції. FFT дає можливість оцінювати спектральний склад сигналу, а цифрові фільтри допомагають виділяти потрібні компоненти під час аналізу складних або зашумлених осцилограм.

Глибина пам’яті до 40 Мточок дозволяє зберігати значно більше даних порівняно з осцилографами з коротким записом. Це особливо корисно, коли потрібно одночасно бачити тривалий часовий інтервал і мати можливість збільшити окрему його ділянку. Прилад також підтримує збереження осцилограм у внутрішній пам’яті, що спрощує повторний перегляд і порівняння результатів вимірювання.

Декодування цифрових шин

У серії TAO3000 передбачена підтримка декодування цифрових шин I2C, SPI, RS232/UART і CAN як опційної функції. Такий інструмент корисний під час діагностики цифрових пристроїв, мікроконтролерних систем, модулів керування та іншої електроніки, де важливо не лише побачити електричну форму сигналу, а й пов’язати її з даними, що передаються інтерфейсом.

Вбудований мультиметр і реєстратор даних

Двоканальні моделі серії TAO3000, до яких належить TAO3102, додатково оснащені цифровим мультиметром на 4½ розряду та функцією реєстратора даних. Один прилад може використовуватися не тільки для спостереження форми сигналу, а й для базових електричних вимірювань. Це зручно під час комплексної діагностики, коли потрібно послідовно перевіряти напругу, опір або інші електричні параметри, а потім переходити до аналізу осцилограми.

Інтерфейси USB, LAN та опційний Wi-Fi

Для підключення зовнішніх пристроїв і комп’ютера TAO3102 має USB Host, USB Device та LAN. Wi-Fi доступний як опція. Наявність кількох інтерфейсів спрощує передавання результатів вимірювання, роботу з файлами, підключення до локальної мережі та використання програмних засобів для керування приладом.

Осцилограф підтримує SCPI-команди та роботу з LabVIEW. Це важливо для користувачів, які інтегрують вимірювальне обладнання в автоматизовані стенди або створюють власні сценарії збору й обробки даних. Підтримка стандартних команд керування розширює сферу застосування приладу від звичайного ручного вимірювання до лабораторної автоматизації.

Для яких завдань підходить TAO3102

Планшетний осцилограф OWON TAO3102 може використовуватися для діагностики та ремонту електронних пристроїв, перевірки блоків живлення, аналізу імпульсних і цифрових схем, тестування датчиків, контролю сигналів у системах автоматики та налагодження мікроконтролерної техніки. Два канали дозволяють порівнювати вхідний і вихідний сигнали, контролювати взаємозв’язок між різними ділянками схеми або одночасно спостерігати два вузли.

Модель буде доречною там, де важливі мобільність, великий екран і можливість працювати без постійного живлення від мережі. Вона поєднує функції цифрового осцилографа, мультиметра та реєстратора даних, тому може замінити кілька окремих вимірювальних приладів у типових сервісних і лабораторних завданнях. Водночас TAO3102 залишається спеціалізованим вимірювальним інструментом із параметрами, достатніми для роботи із сигналами до 100 МГц.

Переваги цифрового осцилографа OWON TAO3102

• два аналогові канали для одночасного контролю двох сигналів;
• смуга пропускання 100 МГц;
• максимальна частота дискретизації до 1 Гвиб/с;
• 8-бітна вертикальна роздільна здатність;
• глибина пам’яті до 40 Мточок;
• частота оновлення осцилограм до 45 000 форм/с;
• 8-дюймовий кольоровий LCD-дисплей 800 × 600 пікселів із мультитач;
• широкий набір автоматичних вимірювань і математичних функцій;
• FFT та цифрова фільтрація для додаткового аналізу сигналу;
• вбудований 4½-розрядний мультиметр і реєстратор даних;
• частотомір;
• підтримка USB Host, USB Device і LAN;
• Wi-Fi як опційна можливість;
• підтримка SCPI та LabVIEW;
• акумулятор 8000 мА·год з автономною роботою до 5 годин;
• портативний корпус і маса близько 1,7 кг.

OWON TAO3102 для лабораторної та виїзної діагностики

OWON TAO3102 поєднує характеристики повноцінного цифрового осцилографа з мобільністю планшетного формату. Смуга 100 МГц, два канали, частота дискретизації до 1 Гвиб/с, довгий запис, швидке оновлення осцилограм і сенсорний дисплей роблять прилад зручним для широкого кола вимірювань. Додаткові функції мультиметра, реєстратора даних, частотоміра, математичного аналізу та роботи з цифровими шинами дозволяють виконувати комплексну перевірку електронних пристроїв одним приладом.
