Портативний осцилограф-мультиметр OWON HDS272

OWON HDS272 — цифровий портативний осцилограф-мультиметр, який поєднує двоканальний осцилограф зі смугою пропускання до 70 МГц та вбудований цифровий мультиметр True RMS. Прилад призначений для вимірювання, спостереження й аналізу електричних сигналів, коли важливо не лише отримати числове значення параметра, а й побачити форму сигналу та його зміни в часі. Компактний формат робить HDS272 зручним для стаціонарної роботи, виїзної діагностики, ремонту та налагодження електронного обладнання.

Осцилограф має два канали, частоту дискретизації 250 Мвиб/с та швидкість оновлення до 10 000 осцилограм за секунду. Максимальна довжина запису становить 8000 точок. Вбудований мультиметр підтримує вимірювання напруги, струму, опору та ємності, а також перевірку діодів і цілісності електричного кола. Максимальна роздільна здатність мультиметра — 20 000 відліків.

Основні особливості OWON HDS272

• Смуга пропускання: до 70 МГц.
• Кількість каналів: 2.
• Частота дискретизації: 250 Мвиб/с (0,25 ГГц).
• Швидкість оновлення: до 10 000 осц./с.
• Максимальна довжина запису: 8000 точок.
• Вертикальна чутливість: 10 мВ/поділ — 10 В/поділ.
• Горизонтальна розгортка: 5 нс/поділ — 1000 с/поділ.
• Мультиметр: True RMS, до 20 000 відліків.
• Дисплей: кольоровий LCD 3,5 дюйма, 320 × 240 пікселів.
• Інтерфейс: USB Type-C.
• Живлення: 2 акумулятори формату 18650.
• Автономна робота: до 6 годин.

Двоканальний осцилограф 70 МГц

Два вхідні канали дозволяють одночасно спостерігати два сигнали та порівнювати їх між собою. Це зручно під час перевірки сигналів у різних точках електронної схеми, контролю роботи окремих вузлів або аналізу часових співвідношень між двома процесами. Смуга пропускання 70 МГц дає змогу працювати з аналоговими та імпульсними сигналами в межах технічних можливостей приладу.

Частота дискретизації 250 Мвиб/с у поєднанні з довжиною запису до 8K дозволяє реєструвати фрагменти сигналу та переглядати їх на екрані. Швидкість оновлення до 10 000 осцилограм за секунду допомагає помічати нестабільні події та зміни форми сигналу під час роботи обладнання.

Масштабування та запуск

Вертикальна чутливість OWON HDS272 регулюється від 10 мВ/поділ до 10 В/поділ, а горизонтальна розгортка — від 5 нс/поділ до 1000 с/поділ. Це дозволяє підбирати масштаб відповідно до амплітуди та тривалості досліджуваного процесу.

Осцилограф підтримує запуск за фронтом і режими Auto, Normal та Single. Для автоматичних вимірювань доступні частота, період, амплітуда, максимальне та мінімальне значення, середнє значення і розмах Peak-to-Peak. Передбачені курсорні вимірювання ΔV, ΔT, а також одночасне визначення ΔT і ΔV між курсорами.

Вбудований мультиметр True RMS

OWON HDS272 оснащений цифровим мультиметром True RMS із максимальною роздільною здатністю 20 000 відліків. У режимі мультиметра можна вимірювати напругу, струм, опір та ємність, перевіряти діоди й цілісність електричного кола. Вхідний опір мультиметра становить 10 МОм.

Максимальна вхідна напруга становить 1000 В постійного та 750 В змінного струму, максимальний вимірюваний струм — до 10 А AC/DC. Функція True RMS дозволяє визначати діюче значення змінної напруги або струму. Поєднання мультиметра й осцилографа зручне під час послідовної діагностики: можна спочатку перевірити електричні параметри, а потім перейти до спостереження форми сигналу.

Кольоровий дисплей і портативний корпус

Прилад оснащений кольоровим LCD-дисплеєм діагоналлю 3,5 дюйма з роздільною здатністю 320 × 240 пікселів. На екрані відображаються осцилограми, результати вимірювань та параметри налаштування. Габарити HDS272 становлять 198 × 96 × 38 мм, а маса без батарей — 600 г.

Портативний формат дозволяє використовувати прилад у майстерні, лабораторії та на виїзді. У комплекті передбачений кейс для перенесення, тому осцилограф-мультиметр зручно зберігати й транспортувати разом з основними аксесуарами.

USB Type-C і автономне живлення

Інтерфейс USB Type-C використовується для заряджання приладу та підключення до комп’ютера. Для серії HDS200 виробник також передбачає програмне забезпечення для ПК та підтримку протоколу SCPI. Живлення HDS272 здійснюється від двох акумуляторів формату 18650, а заявлений час автономної роботи становить до 6 годин від одного заряду.

Технічні характеристики OWON HDS272

• Тип: цифровий портативний осцилограф-мультиметр.
• Модель: OWON HDS272.
• Кількість каналів осцилографа: 2.
• Смуга пропускання: 70 МГц.
• Частота дискретизації: 250 Мвиб/с.
• Швидкість оновлення: до 10 000 осцилограм/с.
• Довжина запису: 8K, до 8000 точок.
• Режими збору даних: Normal, Peak Detect.
• Вхідний зв’язок: DC, AC, Ground.
• Вхідний опір: 1 МОм ±2%, паралельно 16 пФ ±10 пФ.
• Коефіцієнти ослаблення щупа: 1X, 10X, 100X, 1000X, 10000X.
• Максимальна вхідна напруга осцилографа: 400 В (DC+AC, Peak-to-Peak, вхід 1 МОм, щуп 10:1).
• Обмеження смуги пропускання: 20 МГц.
• Горизонтальна шкала: 5 нс/поділ — 1000 с/поділ.
• Вертикальна чутливість: 10 мВ/поділ — 10 В/поділ.
• Вертикальна роздільна здатність: 8 біт.
• Тип запуску: Edge.
• Режими запуску: Auto, Normal, Single.
• Автоматичні вимірювання: частота, період, амплітуда, Max, Min, Mean, Peak-to-Peak.
• Курсорні вимірювання: ΔV, ΔT, ΔT та ΔV між курсорами.
• Дисплей: кольоровий LCD 3,5 дюйма, 320 × 240 пікселів.
• Інтерфейс: USB Type-C.

Характеристики мультиметра

• Тип: цифровий мультиметр True RMS.
• Максимальна роздільна здатність: 20 000 відліків.
• Вимірювання: напруга, струм, опір, ємність.
• Додаткові функції: тест діодів і перевірка цілісності кола.
• Вхідний опір: 10 МОм.
• Максимальна вхідна напруга: 1000 В DC, 750 В AC.
• Максимальний струм: 10 А DC, 10 А AC.
• Діапазон тесту діода: 0–2 В.

Живлення, розміри та комплектація

• Живлення: 2 акумулятори 18650.
• Час автономної роботи: до 6 годин.
• Габаритні розміри: 198 × 96 × 38 мм.
• Маса без батарей: 600 г.
• Гарантія: 1 рік.

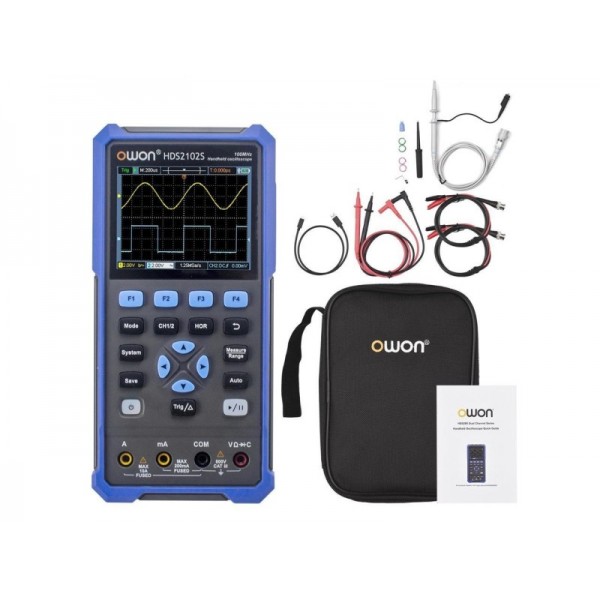

Комплект постачання

• Осцилограф-мультиметр HDS272 — 1 шт.
• Осцилографічний щуп — 1 шт.
• Вимірювальні щупи мультиметра — 1 комплект.
• USB-кабель — 1 шт.
• Кейс для перенесення — 1 шт.

OWON HDS272 поєднує двоканальний осцилограф 70 МГц і мультиметр True RMS у портативному корпусі. Частота дискретизації 250 Мвиб/с, запис до 8000 точок, USB Type-C та автономна робота до 6 годин роблять модель практичним рішенням для вимірювань, діагностики та аналізу електричних сигналів.
