USB-осцилограф ISDS-205A — двоканальний віртуальний осцилограф, аналізатор спектра та реєстратор

ISDS-205A — портативний двоканальний USB-осцилограф, призначений для роботи спільно з комп’ютером. Прилад поєднує функції цифрового осцилографа, аналізатора спектра та реєстратора даних, тому дає змогу використовувати один компактний пристрій для спостереження форми електричних сигналів, контролю їхніх параметрів, спектрального аналізу та тривалого запису вимірювань. Підключення до ПК здійснюється через інтерфейс USB.

Модель оснащена двома вимірювальними каналами зі смугою пропускання 20 МГц. Частота дискретизації становить 48 Мвиб/с, а вертикальна роздільна здатність — 8 біт. Такі параметри орієнтовані насамперед на навчальні завдання, радіоаматорську практику, налагодження нескладних електронних схем, перевірку сигналів і проведення базових лабораторних досліджень.

На відміну від автономного настільного осцилографа, ISDS-205A використовує екран і обчислювальні можливості комп’ютера. Це дає можливість працювати з осцилограмами в програмному середовищі, одночасно використовуючи функції осцилографа, спектрального аналізу та запису даних. Компактні розміри корпусу 18 × 14 × 3 см спрощують розміщення приладу на робочому столі та його використання там, де немає потреби у великому стаціонарному осцилографі.

Основні можливості ISDS-205A

Однією з головних особливостей моделі є поєднання трьох вимірювальних режимів в одному пристрої. Користувач може застосовувати ISDS-205A як звичайний двоканальний цифровий осцилограф, використовувати його для аналізу частотного спектра або записувати сигнали за допомогою функції реєстратора.

• Цифровий осцилограф — два вимірювальні канали зі смугою пропускання до 20 МГц.
• Аналізатор спектра — спектральний аналіз двох каналів із використанням FFT та кореляційного аналізу.
• Реєстратор даних — двоканальний запис сигналів обсягом до 4000 МБ.
• USB-підключення — взаємодія приладу з комп’ютером через USB-інтерфейс.
• Компактне виконання — корпус розміром 18 × 14 × 3 см.

Таке поєднання функцій особливо зручне, коли необхідно не лише побачити форму сигналу в часовій області, а й оцінити його спектральний склад або виконати триваліший запис для подальшого аналізу. Перемикання між режимами дозволяє використовувати один прилад для різних типів вимірювальних робіт.

Двоканальний USB-осцилограф із смугою 20 МГц

ISDS-205A має два незалежні вимірювальні канали. Наявність двох каналів дає змогу одночасно спостерігати два сигнали, що корисно під час порівняння сигналу на вході та виході електронного вузла, контролю роботи різних ділянок схеми або аналізу часової залежності між двома процесами.

Смуга пропускання кожного каналу становить 20 МГц. Для радіоаматорських, навчальних і багатьох нескладних сервісних завдань це дозволяє працювати з широким спектром низько- та середньочастотних сигналів. Прилад може використовуватися під час налагодження електронних пристроїв, перевірки генераторів, дослідження імпульсних і періодичних сигналів та інших робіт у межах його технічних характеристик.

Частота дискретизації ISDS-205A становить 48 Мвиб/с. Під час цифрового осцилографування цей параметр визначає кількість відліків, які система отримує за одиницю часу. Разом зі смугою пропускання 20 МГц він є одним із ключових параметрів, які слід враховувати при виборі USB-осцилографа для конкретного типу сигналів.

Вертикальна роздільна здатність і точність

Вертикальна роздільна здатність осцилографа становить 8 біт. Заявлена точність по вертикалі — 3 %. Ці характеристики визначають можливості цифрового перетворення вхідного сигналу та повинні враховуватися під час оцінювання придатності приладу для конкретного вимірювального завдання.

Максимальна вхідна напруга становить 6 В при використанні щупа в режимі ×1 та до 60 В при використанні дільника ×10. Вхідний захист — діодний, із зазначеною піковою напругою 50 В. Під час підключення до досліджуваного кола необхідно враховувати допустимі параметри входів і використовуваних осцилографічних щупів.

Режими синхронізації

Для отримання стабільного зображення періодичних сигналів ISDS-205A підтримує кілька режимів запуску. У характеристиках приладу зазначені режими Auto, Normal і Signal. Вибір відповідного режиму залежить від характеру досліджуваного сигналу та конкретного завдання.

Синхронізація є важливою частиною роботи будь-якого осцилографа, оскільки дозволяє стабілізувати відображення повторюваних процесів. Для користувача це означає більш зручне спостереження форми сигналу, оцінювання його часових параметрів та порівняння сигналів між каналами.

Аналізатор спектра ISDS-205A

Крім режиму осцилографа, ISDS-205A може використовуватися як двоканальний аналізатор спектра. Заявлена смуга аналізу становить 20 МГц. Спектральний режим дозволяє оцінювати сигнал не тільки в часовій, а й у частотній області, що розширює можливості приладу при дослідженні генераторів, підсилювачів та інших електронних пристроїв.

Для спектрального аналізу використовується FFT — швидке перетворення Фур’є. Підтримується від 8 до 1 048 576 точок FFT на один канал, а також кореляційний аналіз і 18 типів вікон. Велика кількість доступних точок FFT дає можливість налаштовувати параметри аналізу залежно від особливостей сигналу та необхідного режиму дослідження.

У режимі FFT доступне визначення гармонік від першої до сьомої, а також низки параметрів, що використовуються для оцінювання якості та спектрального складу сигналу.

• THD — показник сумарних гармонічних спотворень;
• SNR — співвідношення сигнал/шум;
• SINAD — співвідношення сигналу до сумарного рівня шуму та спотворень;
• SFDR — динамічний діапазон, вільний від паразитних складових;
• ENOB — ефективна кількість бітів;
• аналіз гармонік від 1-ї до 7-ї.

Наявність цих функцій робить спектральний режим корисним доповненням до звичайного перегляду осцилограм. Користувач може спочатку оцінити форму сигналу в часовій області, а потім перейти до FFT-аналізу та перевірити наявність гармонічних і побічних складових.

Реєстратор сигналів

Третя основна функція ISDS-205A — реєстрація даних. Реєстратор також працює з двома каналами та має вертикальну роздільну здатність 8 біт. Вхідний діапазон становить до 6 В при роботі без десятикратного дільника та до 60 В при використанні щупа або дільника ×10.

Максимальний зазначений обсяг запису становить 4000 МБ. Режим реєстратора може бути корисним у випадках, коли необхідно не просто спостерігати поточну осцилограму, а накопичувати дані для подальшого перегляду та аналізу. Це дозволяє використовувати ISDS-205A не лише для короткочасного контролю сигналу, а й для завдань, пов’язаних із його записом.

Поєднання функцій осцилографа й реєстратора особливо практичне під час пошуку нестабільних або періодично виникаючих процесів. У межах технічних можливостей приладу користувач може контролювати сигнал у реальному часі та застосовувати режим запису, коли потрібне накопичення інформації.

Для яких завдань підходить ISDS-205A

Виробником і продавцем модель позиціоновано як рішення для радіоаматорів, навчання та нескладних досліджень. Завдяки двом каналам, USB-підключенню та поєднанню кількох вимірювальних функцій прилад може використовуватися в домашній електронній лабораторії, навчальному процесі або під час базового налагодження електронних схем.

Для радіоаматора USB-осцилограф може стати інструментом для перевірки роботи самостійно зібраних схем, генераторів, підсилювальних каскадів і різних електронних модулів. Можливість одночасно контролювати два канали спрощує порівняння сигналів у різних точках схеми.

У навчальній лабораторії ISDS-205A дозволяє наочно демонструвати форму електричних сигналів і принципи осцилографічних вимірювань. Робота через комп’ютер дає можливість використовувати великий екран монітора для спостереження осцилограм і спектральних характеристик.

Для нескладної діагностики електроніки прилад може застосовуватися для перевірки наявності сигналу, порівняння сигналів між двома точками, спостереження періодичних процесів і спектрального аналізу в межах заявленої смуги пропускання. Перед виконанням вимірювань необхідно обов’язково враховувати допустиму вхідну напругу та інші обмеження приладу.

Переваги формату USB-осцилографа

ISDS-205A не має необхідності дублювати великий дисплей і органи керування автономного осцилографа, оскільки основна взаємодія відбувається через комп’ютер. Такий формат дозволяє отримати компактний вимірювальний пристрій із можливістю програмного відображення та обробки сигналів.

USB-формат також зручний для робочих місць, де комп’ютер уже використовується для розробки, налаштування або тестування електроніки. У цьому випадку осцилограф може стати частиною єдиного робочого середовища: досліджуваний сигнал надходить на вимірювальні входи, а результати відображаються та аналізуються на ПК.

Компактні габарити 18 × 14 × 3 см дозволяють зберігати прилад разом з іншими вимірювальними аксесуарами та переносити його між робочими місцями. Це може бути важливим для навчальних лабораторій, сервісних робіт або домашньої майстерні, де простір для стаціонарного обладнання обмежений.

Основні технічні характеристики ISDS-205A

• тип приладу — віртуальний USB-осцилограф;
• кількість каналів — 2;
• смуга пропускання — 20 МГц;
• частота дискретизації — 48 Мвиб/с;
• вертикальна роздільна здатність — 8 біт;
• точність по вертикалі — 3 %;
• максимальна вхідна напруга — 6 В у режимі ×1;
• максимальна вхідна напруга з дільником ×10 — 60 В;
• вхідний захист — діодний, 50 В пікового значення;
• режими запуску — Auto, Normal, Signal;
• аналізатор спектра — 2 канали;
• смуга аналізатора спектра — 20 МГц;
• методи аналізу — FFT і кореляційний аналіз;
• кількість вікон FFT — 18;
• кількість точок FFT — від 8 до 1 048 576 на канал;
• аналіз гармонік — від 1-ї до 7-ї;
• вимірювання FFT — THD, SNR, SINAD, SFDR, ENOB;
• реєстратор — 2 канали;
• роздільна здатність реєстратора — 8 біт;
• максимальний обсяг запису — до 4000 МБ;
• інтерфейс підключення — USB;
• габаритні розміри — 18 × 14 × 3 см.

Комплектація USB-осцилографа ISDS-205A

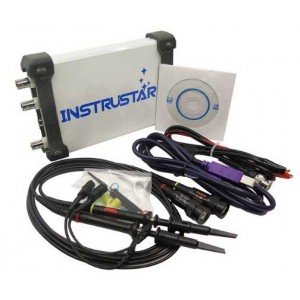

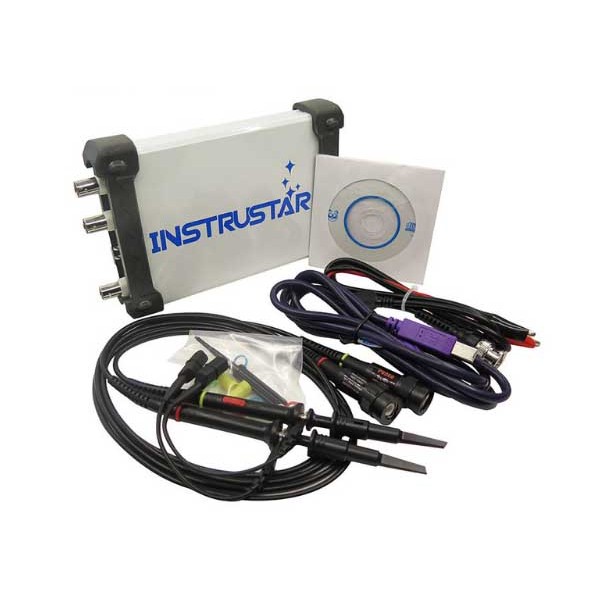

У комплект постачання входять сам осцилограф, кабель для USB-підключення, диск із програмним забезпеченням та два осцилографічні щупи. Така комплектація містить основні компоненти, зазначені для підключення приладу до комп’ютера та виконання вимірювань.

• осцилограф ISDS-205A — 1 шт.;
• USB-кабель — 1 шт.;
• диск із програмним забезпеченням — 1 шт.;
• осцилографічний щуп — 2 шт.

На що звернути увагу під час вибору

Перед купівлею ISDS-205A варто зіставити параметри приладу з сигналами, які планується досліджувати. Основними характеристиками для оцінювання є смуга пропускання 20 МГц, частота дискретизації 48 Мвиб/с, два аналогові канали, вертикальна роздільна здатність 8 біт та допустимий діапазон вхідної напруги.

Якщо основним завданням є спостереження та порівняння двох сигналів, важливою перевагою стане двоканальна архітектура. Якщо потрібен аналіз частотного складу, слід враховувати можливості FFT, кореляційного аналізу та вимірювання гармонік. Для завдань, пов’язаних із накопиченням даних, може бути корисним вбудований режим реєстратора з обсягом запису до 4000 МБ.

Окрему увагу необхідно приділяти рівню напруги досліджуваного кола. Для ISDS-205A зазначено до 6 В при використанні щупа ×1 та до 60 В із дільником ×10. Перед підключенням до будь-якого джерела сигналу потрібно переконатися, що його параметри відповідають допустимим характеристикам осцилографа та вимірювального щупа.

ISDS-205A для радіоаматорів і навчальних лабораторій

USB-осцилограф ISDS-205A орієнтований на користувачів, яким потрібен компактний двоканальний прилад для роботи з електронними сигналами без необхідності використовувати великий автономний осцилограф. Смуга пропускання 20 МГц, частота дискретизації 48 Мвиб/с і два вимірювальні канали дозволяють виконувати широкий набір базових осцилографічних завдань у межах заявлених параметрів.

Додаткові режими аналізатора спектра та реєстратора розширюють функціональність ISDS-205A. Один пристрій можна використовувати для перегляду форми сигналу, FFT-аналізу та запису даних, що особливо зручно в навчанні, радіоаматорській практиці та під час нескладних досліджень електронних схем.

Таким чином, ISDS-205A являє собою компактний віртуальний USB-осцилограф із двома каналами, смугою пропускання 20 МГц, аналізатором спектра та функцією реєстрації. Модель може бути практичним вибором для користувачів, яким потрібні базові осцилографічні та спектральні вимірювання з відображенням результатів на комп’ютері.
