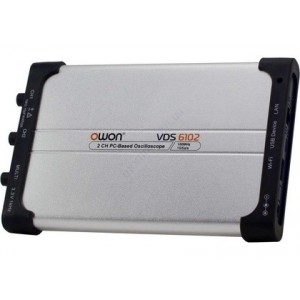

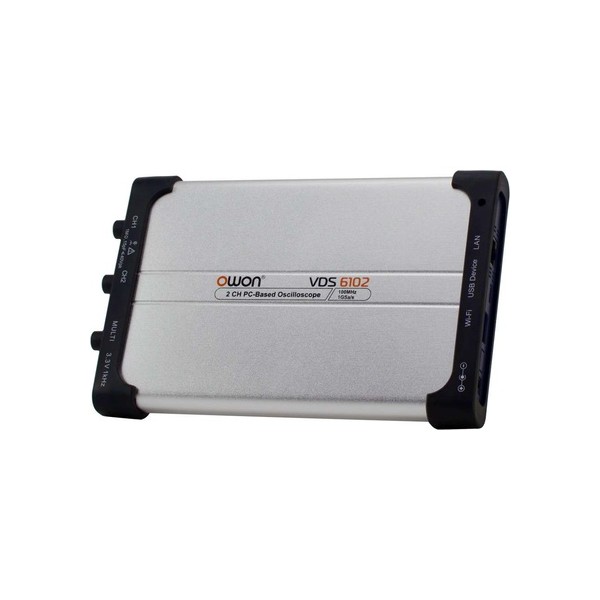

USB-осцилограф VDS-6102A — 2 канали, 100 МГц, 14 біт

VDS-6102A — цифровий USB-осцилограф-приставка для роботи разом із персональним комп’ютером. Модель має два вимірювальні канали, смугу пропускання 100 МГц і додатковий канал зовнішньої синхронізації. Частота дискретизації в реальному часі становить до 1 Гвиб./с, вертикальна роздільна здатність — 14 біт, а глибина пам’яті — 10 М. Прилад призначений для спостереження, вимірювання та аналізу електричних сигналів у лабораторних, сервісних, навчальних та інших вимірювальних завданнях, де потрібен двоканальний осцилограф із підключенням до ПК.

Смуга пропускання 100 МГц і два канали

Осцилограф VDS-6102A має смугу пропускання 100 МГц та два основні канали. Це дозволяє одночасно спостерігати два сигнали, порівнювати їхню форму, часові параметри та взаємне розташування. Додатково передбачено окремий канал зовнішньої синхронізації, який можна використовувати для запуску розгортки від зовнішнього джерела.

Коефіцієнт вертикального відхилення регулюється в діапазоні від 5 мВ/под. до 5 В/под., тому масштаб відображення можна налаштовувати відповідно до амплітуди досліджуваного сигналу. Максимальна вхідна напруга становить 40 В (DC+AC, пік-пік). Під час підключення потрібно враховувати це обмеження та не перевищувати допустимий рівень на вході осцилографа.

14-бітна роздільна здатність і дискретизація до 1 Гвиб./с

Однією з важливих характеристик VDS-6102A є 14-бітна вертикальна роздільна здатність. Вона визначає кількість рівнів, на які цифрова система може розділити вимірюваний амплітудний діапазон, і забезпечує детальне цифрове представлення форми сигналу в межах можливостей приладу.

Частота дискретизації в реальному часі досягає 1 Гвиб./с. У поєднанні зі смугою пропускання 100 МГц ця характеристика забезпечує захоплення сигналу для подальшого відображення та вимірювання в програмному забезпеченні. Глибина пам’яті 10 М дає змогу записувати значний масив вибірок і працювати із захопленими ділянками осцилограми.

Розгортка та синхронізація

Діапазон коефіцієнта розгортки становить від 2 нс/под. до 100 с/под. Завдяки цьому часову шкалу можна налаштовувати для коротких імпульсів, періодичних коливань і повільніших процесів. Передбачено автоматичний, очікувальний та одноразовий типи розгортки.

Система синхронізації підтримує запуск за фронтом, за відеосигналом, за швидкістю наростання та за тривалістю імпульсу. Для відеосигналів заявлена підтримка PAL, SECAM і NTSC із синхронізацією за полем або рядком. Також передбачено почерговий запуск каналів. Такий набір режимів дозволяє вибирати умову запуску відповідно до характеру сигналу.

Автоматичні та курсорні вимірювання

VDS-6102A підтримує курсорні вимірювання ΔU та Δt. За допомогою курсорів можна визначати різницю напруги між вибраними точками осцилограми та часовий інтервал між подіями. Також передбачені автоматичні вимірювання 20 параметрів і вбудований частотомір, що дозволяє отримувати числові характеристики сигналу без ручного перерахунку поділок шкали.

Математичні функції, БПФ і режим X-Y

Для обробки виміряних сигналів доступні математичні функції: додавання, віднімання, множення, ділення та інверсія. Також підтримується БПФ — швидке перетворення Фур’є, яке використовується для представлення сигналу в частотній області та аналізу його спектральних складових.

Осцилограф може одночасно відображати результати БПФ або режиму X-Y разом із сигналом. У режимі X-Y на екрані відображається залежність одного вхідного сигналу від іншого замість стандартної часової розгортки, що розширює можливості порівняння двох каналів.

Масковий контроль та автоматичне налаштування

VDS-6102A підтримує порівняння сигналу з попередньо заданою маскою. Такий режим дозволяє контролювати, чи виходить форма сигналу за встановлені межі, і може застосовуватися під час повторюваних перевірок за заданим шаблоном.

Передбачено також автоматичне встановлення оптимального режиму розгортки та синхронізації. Функція допомагає швидко отримати стабільне відображення сигналу перед подальшим ручним налаштуванням параметрів вимірювання.

Вбудований генератор до 5 МГц

У VDS-6102A є вбудований генератор із частотою до 5 МГц. Прилад можна використовувати не лише для спостереження сигналу, а й як джерело тестового сигналу в межах заявлених характеристик. У комплект постачання входить кабель BNC-BNC для підключення генератора.

Поєднання осцилографа та генератора зручне в завданнях, де потрібно подати тестовий сигнал на досліджуваний вузол, а потім проконтролювати його на вході, виході або в контрольних точках схеми. Конкретна схема підключення має відповідати допустимим електричним параметрам обладнання.

Робота з ПК та інтерфейси

VDS-6102A працює з програмним забезпеченням для комп’ютера. Для ПЗ заявлено російськомовний інтерфейс і сумісність із Windows XP, Windows Vista, Windows 7 та Windows 8 у 32- і 64-бітних версіях. Для використання з новішими операційними системами потрібно враховувати, що в описі товару зазначені саме ці версії Windows.

Для зв’язку з комп’ютером передбачені USB 2.0 і LAN. Це дозволяє організувати підключення відповідно до конфігурації робочого місця або вимірювальної системи. У комплекті постачання також зазначено Bluetooth-адаптер.

Компактний формат осцилографа-приставки

Габарити VDS-6102A становлять 19 × 12 × 1,8 см, маса — 0,3 кг. Компактний корпус зручний для робочих місць, де для керування та відображення осцилограм використовується комп’ютер, а окремий екран на самому осцилографі не потрібний. Живлення здійснюється від адаптера 5 В / 1,5 А.

Основні технічні характеристики VDS-6102A

• смуга пропускання: 100 МГц;
• кількість вимірювальних каналів: 2;
• додатковий канал зовнішньої синхронізації;
• частота дискретизації в реальному часі: до 1 Гвиб./с;
• вертикальна роздільна здатність: 14 біт;
• глибина пам’яті: 10 М;
• коефіцієнт вертикального відхилення: від 5 мВ/под. до 5 В/под.;
• коефіцієнт розгортки: від 2 нс/под. до 100 с/под.;
• типи розгортки: автоматичний, очікувальний, одноразовий;
• синхронізація: за фронтом, відеосигналом, швидкістю наростання, тривалістю імпульсу, почерговий запуск каналів;
• відеосинхронізація: PAL, SECAM, NTSC — поле/рядок;
• курсорні вимірювання: ΔU, Δt;
• автоматичні вимірювання: 20 параметрів;
• вбудований частотомір;
• математичні функції: додавання, віднімання, множення, ділення, інверсія, БПФ;
• одночасне відображення БПФ або режиму X-Y та сигналу;
• порівняння сигналу із заданою маскою;
• автоматичне встановлення режиму розгортки та синхронізації;
• вбудований генератор: до 5 МГц;
• максимальна вхідна напруга: 40 В (DC+AC, пік-пік);
• інтерфейси: USB 2.0, LAN;
• живлення: адаптер 5 В / 1,5 А;
• габарити: 19 × 12 × 1,8 см;
• маса: 0,3 кг.

Комплект постачання

• USB-осцилограф VDS-6102A, 14 біт — 1 шт.;
• осцилографічний пробник — 2 шт.;
• інструкція з експлуатації — 1 шт.;
• кабель BNC-BNC для підключення генератора — 1 шт.;
• кабель живлення та адаптер живлення — 1 шт.;
• Bluetooth-адаптер — 1 шт.;
• диск із програмним забезпеченням та інструкцією — 1 шт.

Застосування VDS-6102A

USB-осцилограф VDS-6102A підійде для завдань, де потрібні два канали, смуга пропускання 100 МГц, робота через ПК і 14-бітна роздільна здатність. Прилад дозволяє спостерігати форму сигналу, вимірювати амплітудні та часові параметри, порівнювати два канали, виконувати частотний аналіз за допомогою БПФ та працювати в режимі X-Y.

Автоматичні вимірювання, вбудований частотомір, курсори, масковий контроль, різні режими синхронізації та генератор до 5 МГц доповнюють функціональність моделі. Завдяки компактним розмірам і підключенню до ПК VDS-6102A можна використовувати на лабораторному, сервісному або навчальному робочому місці.

Що потрібно врахувати перед роботою

Під час підключення необхідно дотримуватися максимальної вхідної напруги 40 В (DC+AC, пік-пік) і правильно вибирати масштаб, режим синхронізації та схему підключення пробників. Для роботи через ПК потрібно також враховувати сумісність програмного забезпечення: у вихідному описі зазначені Windows XP, Vista, 7 і 8 у 32- та 64-бітних версіях.

VDS-6102A поєднує два канали, смугу пропускання 100 МГц, дискретизацію до 1 Гвиб./с, 14-бітну роздільну здатність, пам’ять 10 М та генератор до 5 МГц. Це компактний USB-осцилограф-приставка для вимірювань і аналізу сигналів із керуванням та відображенням результатів на комп’ютері.
