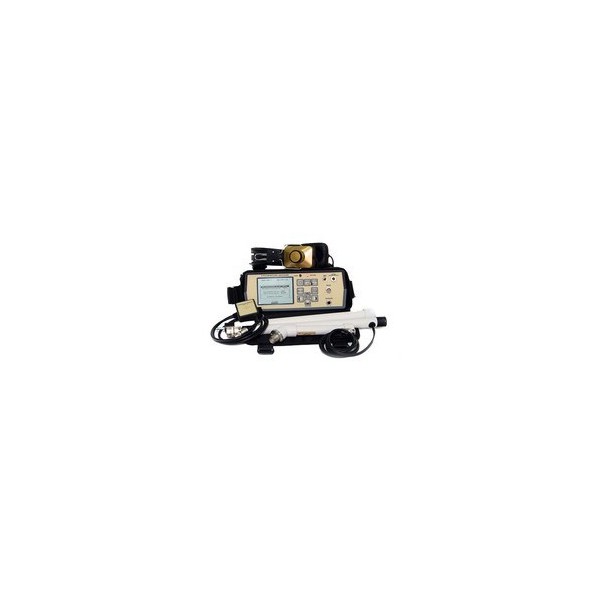

Приймач ПОИСК-2016 для пошуку місця пошкодження та траси кабелю

ПОИСК-2016 — пошуковий приймач для визначення місцезнаходження кабельних ліній та локалізації ділянок їх пошкодження. Модель є вдосконаленим варіантом приймача ПОИСК-2006 і призначена для роботи у складі комплексу пошукового обладнання. Разом із генератором ГАУВ-6 або ГЗЧ 2500 прилад дає змогу виконувати пошук пошкоджень і траси силових кабелів напругою від 0,4 до 35 кВ. Основні методи роботи — індукційний та електроакустичний, що дозволяє застосовувати приймач для різних завдань під час діагностики підземних кабельних ліній.

Прилад орієнтований на фахівців, які займаються експлуатацією, обслуговуванням і ремонтом кабельних мереж. ПОИСК-2016 може бути корисним під час визначення проходження кабелю на місцевості, уточнення його положення перед ремонтними або земляними роботами, а також під час пошуку ділянки, де виникло пошкодження. Максимальна заявлена глибина залягання під час пошуку становить до 10 м, а робочі частоти, зазначені для цієї моделі в картці товару, — 1024 і 2048 Гц.

Призначення приймача ПОИСК-2016

Основне завдання ПОИСК-2016 — допомогти оператору знайти підземну кабельну трасу та визначити місце пошкодження кабелю за сигналом, який створюється відповідним генератором. Такий підхід застосовують тоді, коли кабель прихований у ґрунті або його фактичне положення неможливо визначити лише за планом чи зовнішніми ознаками. Пошуковий приймач реєструє сигнал у зоні проходження кабельної лінії, завдяки чому фахівець може послідовно простежити трасу та звузити ділянку подальшого пошуку.

Для силових мереж важливо не лише встановити напрямок проходження кабелю, а й локалізувати проблемну ділянку перед розкриттям ґрунту або проведенням ремонту. Використання спеціалізованого приймача разом із генератором дає змогу організувати пошук за контрольованим сигналом і не покладатися лише на приблизні схеми прокладання. ПОИСК-2016 призначений саме для таких робіт із силовими кабелями класу напруги 0,4–35 кВ.

Індукційний метод пошуку кабелю

Індукційний метод використовують для простеження кабельної траси за електромагнітним полем, що виникає навколо провідника під дією пошукового сигналу. Приймач реагує на це поле, а оператор, переміщуючись уздовж передбачуваного маршруту, визначає положення кабелю. Такий спосіб корисний, коли потрібно знайти напрямок проходження підземної лінії, уточнити її положення на місцевості або перевірити трасу перед початком робіт у зоні прокладання комунікацій.

ПОИСК-2016 підтримує індукційний метод і працює на частотах 1024 та 2048 Гц. Вибір робочого режиму залежить від пошукового завдання та обладнання, з яким використовується приймач. У складі пошукового комплекту індукційний метод допомагає послідовно пройти вздовж кабельної лінії та визначити її розташування без необхідності відкривати трасу на всій довжині.

Електроакустичний метод локалізації пошкодження

Електроакустичний метод застосовують для локалізації місця пошкодження кабельної лінії за акустичним ефектом, який виникає в зоні дефекту під час подачі випробувального імпульсу відповідним генератором. Приймач є частиною такого пошукового комплексу та використовується для виявлення сигналу в зоні пошкодження. Метод дозволяє переходити від попередньо визначеної ділянки кабелю до більш точного пошуку проблемної точки на місцевості.

У картці товару зазначено сумісну роботу ПОИСК-2016 із генераторами ГАУВ-6 або ГЗЧ 2500. Саме генератор формує необхідний сигнал, а приймач використовується для його пошуку та локалізації. Тому ПОИСК-2016 слід розглядати не як автономний вимірювач, а як елемент системи для трасування та пошуку пошкоджень кабельних ліній.

Робота з силовими кабелями 0,4–35 кВ

Заявлений діапазон застосування приймача охоплює силові кабелі напругою від 0,4 до 35 кВ. Це дозволяє використовувати одну модель пошукового приймача для робіт із різними кабельними мережами в межах указаного класу напруги, за умови застосування відповідного генератора та дотримання технології пошуку. Прилад може бути включений до комплекту обладнання електротехнічної служби, ремонтної бригади або лабораторії, яка виконує діагностику кабельних ліній.

Під час робіт на силових кабелях застосування пошукового обладнання має виконуватися кваліфікованим персоналом із дотриманням установлених вимог електробезпеки. Конкретний режим пошуку та схема підключення генератора визначаються відповідно до типу кабельної лінії, характеру завдання та інструкцій до обладнання.

Глибина пошуку та робочі частоти

Для ПОИСК-2016 заявлена глибина залягання кабелю до 10 м. Цей параметр важливий під час трасування підземних комунікацій, оскільки кабель може проходити на різній глибині залежно від об’єкта та умов прокладання. Фактична результативність пошуку залежить не лише від самого приймача, а й від способу роботи з генератором, рівня пошукового сигналу, конфігурації кабелю, умов на місцевості та наявності сторонніх комунікацій.

Приймач працює на частотах 1024 і 2048 Гц. Використання зазначених робочих частот дає змогу узгодити приймальну частину з генератором пошукового сигналу. Для практичної роботи важливо, щоб генератор і приймач використовували сумісні режими. У картці ПОИСК-2016 прямо вказані ГАУВ-6 та ГЗЧ 2500 як обладнання, з яким приймач застосовується для пошуку пошкоджень і місцезнаходження силових кабелів.

Основні технічні характеристики ПОИСК-2016

Зручний формат для виїзних робіт

Габаритні розміри приймача становлять 290 × 112 × 130 мм, маса — 0,5 кг. Таке виконання зручне для польового використання, коли оператору потрібно переміщуватися вздовж кабельної траси та послідовно перевіряти різні точки. Невелика маса самого приймача спрощує транспортування обладнання між об’єктами та роботу безпосередньо на ділянці пошуку.

Коли застосовують ПОИСК-2016

Приймач може застосовуватися під час ремонтних і діагностичних робіт, коли необхідно знайти трасу підземного кабелю, уточнити його проходження на певній ділянці або локалізувати місце пошкодження. Це актуально для енергетичних підприємств, промислових об’єктів, сервісних організацій та електротехнічних лабораторій, які обслуговують силові кабельні мережі.

ПОИСК-2016 також доцільний у ситуаціях, коли фактичне проходження кабелю потребує уточнення без розкриття ґрунту вздовж усієї траси. Пошуковий сигнал дає змогу послідовно відстежувати напрямок лінії, а електроакустичний метод — виконувати локалізацію ділянки пошкодження у складі відповідної пошукової системи. Це дозволяє зосередити подальшу діагностику та ремонт у визначеній зоні.

ПОИСК-2016 як вдосконалена модель ПОИСК-2006

У вихідному описі ПОИСК-2016 зазначений як удосконалена модель приймача ПОИСК-2006. Тому під час вибору обладнання важливо орієнтуватися саме на маркування конкретного приладу та його характеристики. Для цієї картки актуальною моделлю є ПОИСК-2016, з робочими частотами 1024 і 2048 Гц, глибиною пошуку до 10 м та можливістю спільної роботи з ГАУВ-6 або ГЗЧ 2500.

Під час підбору комплекту варто врахувати, що ПОИСК-2016 є саме приймачем: для формування пошукового сигналу потрібне сумісне генераторне обладнання. Якщо генератор уже використовується в електролабораторії, перед роботою слід перевірити відповідність робочих частот і схеми застосування вимогам конкретної кабельної лінії.

Приймач ПОИСК-2016 для діагностики кабельних мереж

ПОИСК-2016 — спеціалізований приймач для пошуку кабельної траси та місця пошкодження, розрахований на роботу із силовими кабелями напругою 0,4–35 кВ у складі пошукової системи. Підтримка індукційного й електроакустичного методів дозволяє вирішувати завдання трасування та локалізації дефектної ділянки. Робочі частоти 1024 і 2048 Гц, максимальна глибина залягання до 10 м, габарити 290 × 112 × 130 мм і маса 0,5 кг формують основний набір характеристик цієї моделі.
