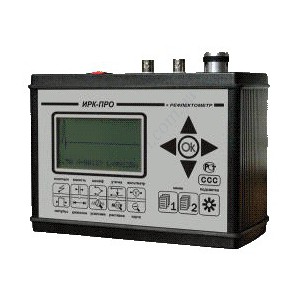

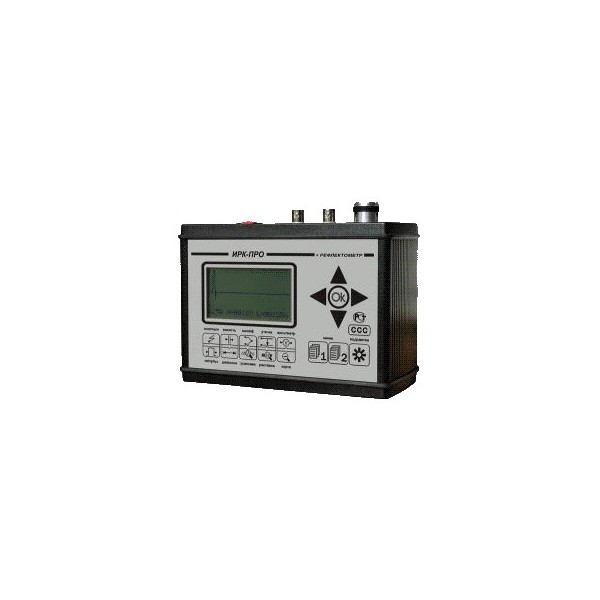

Кабельний прилад ІРК-ПРО Альфа — рефлектометр, вимірювальний міст та ADSL-модем

ІРК-ПРО Альфа — багатофункціональний кабельний прилад для діагностики та контролю параметрів ліній зв’язку. Модель поєднує можливості рефлектометра і кабельного вимірювального приладу, тому дає змогу виконувати комплексну перевірку кабелю одним пристроєм. Рефлектометрична частина призначена для визначення відстані до неоднорідностей і пошкоджень у лінії, а вимірювальні функції дозволяють контролювати опір ізоляції, опір шлейфа, електричну ємність і напругу. У нових версіях ІРК-ПРО Альфа також передбачено вбудований модем для аналізу швидкості ADSL/ADSL2+.

Прилад орієнтований на роботи, де важливо не лише виявити несправність, а й оцінити її розташування та електричні параметри кабельної лінії. Завдяки поєднанню кількох режимів ІРК-ПРО Альфа може використовуватися під час обслуговування, діагностики та пошуку пошкоджень у лініях зв’язку. Максимальна дальність рефлектометричних вимірювань становить 30 720 м.

Основні можливості ІРК-ПРО Альфа

Ключова особливість приладу — поєднання рефлектометра та вимірювального моста в одному корпусі. Це дає змогу послідовно перевіряти різні параметри лінії без переходу між окремими пристроями. У процесі діагностики можна визначити відстань до проблемної ділянки, а потім додатково оцінити стан ізоляції, шлейфа, ємність або напругу.

• Рефлектометричні вимірювання — дальність до 30 720 м.
• Вимірювання опору ізоляції — від 1 кОм до 50 ГОм.
• Випробувальна напруга — 400 В або 180 В.
• Вимірювання електричної ємності — від 0,1 до 2000 нФ.
• Вимірювання опору шлейфа — від 0 до 10 кОм.
• Вимірювання напруги — до 300 В.
• ADSL/ADSL2+ — у нових версіях вбудовано модем для аналізу швидкості.
• Зв’язок із ПК — передбачена можливість передавання даних через ІЧ-порт.

Рефлектометр для пошуку пошкоджень кабелю

Рефлектометр ІРК-ПРО Альфа застосовується для аналізу кабельної лінії за відбитим сигналом. Такий метод дозволяє визначати відстань до ділянки, де електричні властивості кабелю змінюються. Для фахівця це дає можливість локалізувати проблемне місце та звузити зону подальшого огляду або ремонту. Замість перевірки всієї траси можна орієнтуватися на отримане значення відстані та працювати з конкретною ділянкою.

Максимальна дальність вимірювання рефлектометра становить 30 720 м. Такий діапазон дозволяє працювати як із короткими локальними відрізками, так і з протяжними лініями. Рефлектометрична діагностика корисна під час перевірки кабелю після монтажу, при пошуку причин погіршення параметрів лінії та під час ремонтних робіт, коли необхідно визначити розташування пошкодження.

Вимірювання опору ізоляції

ІРК-ПРО Альфа вимірює опір ізоляції в діапазоні від 1 кОм до 50 ГОм. Цей параметр важливий для оцінювання стану кабельної ізоляції та виявлення її погіршення. Контроль опору ізоляції є однією з базових операцій під час діагностики кабельної лінії, особливо коли потрібно перевірити електричний стан провідників.

Для вимірювань передбачено два значення випробувальної напруги — 400 В і 180 В. Наявність двох рівнів дозволяє використовувати потрібний режим відповідно до завдання. У поєднанні з рефлектометричним режимом вимірювання опору ізоляції допомагає отримати більш повне уявлення про стан кабелю.

Контроль опору шлейфа та електричної ємності

Прилад підтримує вимірювання опору шлейфа в діапазоні від 0 до 10 кОм. Ця функція доповнює комплексну перевірку кабелю та дає змогу контролювати один із важливих параметрів лінії. Під час обслуговування мереж значення опору шлейфа можна використовувати разом з іншими результатами вимірювань для оцінювання технічного стану кабельної пари.

Діапазон вимірювання електричної ємності становить від 0,1 до 2000 нФ. Контроль ємності дає додаткову інформацію про кабельну лінію та може бути корисним у діагностичних роботах. Можливість вимірювати опір ізоляції, опір шлейфа й ємність одним пристроєм спрощує організацію перевірки та зменшує потребу у використанні кількох окремих приладів.

Вбудований ADSL/ADSL2+ модем у нових версіях

У нових версіях ІРК-ПРО Альфа вбудовано модем для аналізу швидкості ADSL/ADSL2+. Ця функція розширює можливості кабельного приладу під час роботи з лініями, на яких використовується DSL-зв’язок. Фахівець може не обмежуватися вимірюванням фізичних параметрів кабелю, а також аналізувати швидкісні характеристики ADSL/ADSL2+ у межах функціональності вбудованого модема.

Зручний формат для виїзної діагностики

Габарити ІРК-ПРО Альфа становлять 130 × 170 × 85 мм, а маса — 1,3 кг. Такі параметри дозволяють використовувати його як переносний кабельний вимірювальний прилад під час робіт на різних ділянках мережі. Компактний корпус поєднує кілька видів вимірювань, тому один пристрій може замінити декілька окремих інструментів у тих завданнях, які входять до його функціональності.

Для яких завдань підходить ІРК-ПРО Альфа

Кабельний прилад ІРК-ПРО Альфа призначений для фахівців, які виконують діагностику, технічне обслуговування та пошук пошкоджень у кабельних лініях зв’язку. Він корисний у ситуаціях, коли необхідно визначити відстань до проблемної ділянки, виміряти опір ізоляції або шлейфа, проконтролювати електричну ємність чи напругу. У нових версіях додатково доступний аналіз швидкості ADSL/ADSL2+.

Головна практична особливість моделі полягає в поєднанні кількох способів діагностики в одному пристрої. Це дає змогу проводити перевірку послідовно, зіставляти результати різних вимірювань і швидше переходити від виявлення проблеми до її локалізації.

Технічні характеристики ІРК-ПРО Альфа

• Тип приладу: кабельний прилад, рефлектометр і вимірювальний міст.
• Максимальна дальність рефлектометра: 30 720 м.
• Діапазон вимірювання опору ізоляції: від 1 кОм до 50 ГОм.
• Випробувальна напруга: 400 В, 180 В.
• Діапазон вимірювання електричної ємності: від 0,1 до 2000 нФ.
• Діапазон вимірювання опору шлейфа: від 0 до 10 кОм.
• Діапазон вимірювання напруги: до 300 В.
• ADSL/ADSL2+: у нових версіях вбудовано модем для аналізу швидкості.
• Зв’язок із ПК: через ІЧ-порт.
• Живлення: 7,2 В.
• Габарити: 130 × 170 × 85 мм.
• Маса: 1,3 кг.

ІРК-ПРО Альфа для комплексної діагностики кабельних ліній

ІРК-ПРО Альфа об’єднує рефлектометричний метод і вимірювання основних електричних параметрів кабелю. Дальність до 30 720 м, вимірювання опору ізоляції до 50 ГОм, опору шлейфа до 10 кОм, ємності до 2000 нФ і напруги до 300 В дозволяють виконувати широкий спектр діагностичних операцій. У нових версіях можливості доповнені ADSL/ADSL2+ модемом, а зв’язок із ПК реалізовано через ІЧ-порт.
