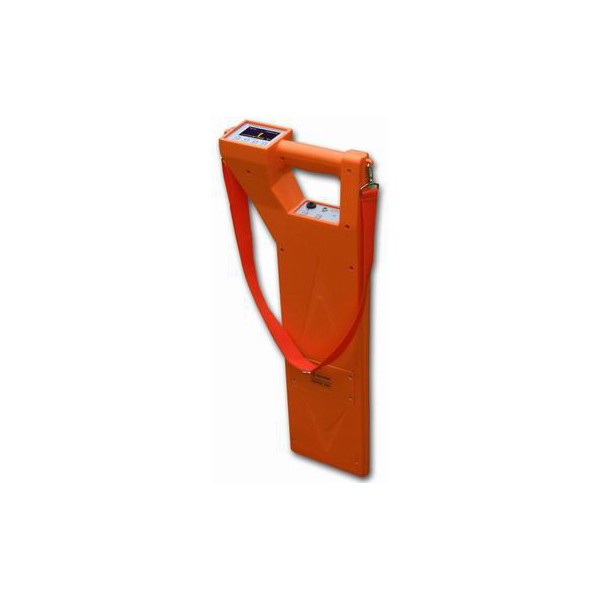

Трасошукач ПОИСК-410Д Мастер — приймач для пошуку кабелів і підземних комунікацій

ПОИСК-410Д Мастер — універсальний приймач трасошукача, призначений для пошуку, визначення розташування та діагностики підземних і повітряних кабельних ліній, металевих трубопроводів та інших інженерних комунікацій. Прилад дає змогу визначати напрямок проходження траси, глибину залягання провідника, рівень сигнального струму та локалізувати окремі види пошкоджень кабельних мереж.

Трасошукач використовується під час будівельних, монтажних, ремонтних і діагностичних робіт. Він допомагає знаходити приховані комунікації, перевіряти маршрути прокладання кабелів і визначати їхнє положення без необхідності розкривати ґрунт уздовж усієї траси.

Максимальна глибина визначення підземних комунікацій становить 6 метрів. Точність пошуку — 10 см, а точність вимірювання глибини — ±5% + 10 см. Прилад підтримує широкий набір робочих частот, активні та пасивні методи пошуку, а також звукову й візуальну індикацію результатів.

ПОИСК-410 Мастер може працювати з різними генераторами пошукового сигналу. Для розширення функціональності передбачено додаткові аксесуари та опціональний GPS-модуль із можливістю передавання даних на комп'ютер через USB.

Призначення та можливості трасошукача ПОИСК-410 Мастер

Приймач призначений для обстеження інженерних мереж із металевими провідниками або оболонками. Його застосовують для визначення місця проходження кабельних ліній, трубопроводів та інших протяжних металевих комунікацій.

Основні завдання, які виконує обладнання:

• Пошук підземних і повітряних кабельних ліній зв'язку.
• Виявлення силових кабелів та визначення напрямку їх прокладання.
• Пошук металевих трубопроводів, зокрема водопроводів, газопроводів і нафтопроводів.
• Визначення розташування металевих тросів та комунікацій із металевою оболонкою.
• Вимірювання глибини залягання підземних кабельних трас.
• Контроль рівня сигнального струму в досліджуваній комунікації.
• Визначення напрямку поширення сигналу для ідентифікації потрібного кабелю серед інших ліній.
• Локалізація місць обриву та короткого замикання кабельних ліній.
• Пошук пошкоджень ізоляції та оболонки мідних кабелів.
• Виявлення силових кабелів за сигналом промислової частоти 50 Гц.
• Пошук трас за широкосмуговим шумом з аналізом його спектра.
• Визначення GPS-координат і запис результатів вимірювань за наявності відповідної опції.

Особливістю ПОИСК-410 Мастер є можливість виконувати різні види пошукових робіт за допомогою одного приймача. Залежно від завдання оператор може вибрати потрібну частоту, спосіб пошуку та сумісний генератор сигналу.

Режими роботи трасошукача

Активний пошук кабелів і трубопроводів

В активному режимі пошуковий сигнал створюється зовнішнім генератором. Приймач реєструє електромагнітне поле, пов'язане із проходженням сигналу досліджуваною комунікацією, і допомагає визначати її положення.

Для роботи в активному режимі використовуються сумісні генератори ГК-310А-2, ГК-210А-2, ГК-Мини та ЛИС. Вибір генератора залежить від необхідної робочої частоти й особливостей пошукового завдання.

Наявність низьких і високих робочих частот дає змогу підбирати режим відповідно до умов обстеження. Низькочастотні сигнали застосовуються для пошуку на значних відстанях, а високочастотні — для точнішої локалізації комунікацій.

Пасивний пошук без зовнішнього генератора

У пасивному режимі ПОИСК-410 Мастер використовується для реєстрації сигналів у широкій смузі частот від 10 до 20 000 Гц. Це дає змогу досліджувати електромагнітні сигнали, що надходять від комунікацій та інших джерел.

Окремо передбачено пошук силових кабельних ліній за частотою 50 Гц. Такий режим використовується для визначення маршруту прокладання кабелів, якими протікає струм промислової частоти.

Прилад також підтримує роботу із сигналами генераторів у діапазоні від 200 до 3999 Гц, що розширює можливості його застосування з різним пошуковим обладнанням.

Пошук пошкоджень кабельної ізоляції

Трасошукач-дефектошукач ПОИСК-410 Мастер призначений не лише для визначення місця проходження кабелю, а й для локалізації пошкоджень його оболонки. Для мідних кабельних ліній передбачено амплітудний і фазовий безконтактні методи пошуку.

Прилад підтримує пошук пошкоджень ізоляції з перехідним опором у діапазоні від 0 до 10 кОм. Ця функція може використовуватися під час діагностики кабельних мереж і визначення ділянок, що потребують подальшої перевірки або ремонту.

Визначення глибини залягання та напрямку кабельної траси

Однією з основних функцій приймача є вимірювання глибини розташування підземних комунікацій. Максимальна визначувана глибина становить 6 м, що дає змогу використовувати обладнання під час пошуку різних інженерних мереж.

Точність вимірювання глибини становить ±5% + 10 см. Для визначення положення траси заявлена точність пошуку 10 см. Ці параметри важливо враховувати під час підготовки земляних робіт, обстеження кабельних трас та уточнення фактичного розташування підземних комунікацій.

Функція контролю напрямку сигналу допомагає визначити потрібний кабель у місцях зближення кількох комунікацій або серед кабелів, прокладених у спільному пучку.

Результати пошуку відображаються на дисплеї приймача. Додатково передбачено звуковий контроль через вбудований випромінювач або головні телефони. Поєднання цих способів індикації дає оператору змогу вибирати зручний спосіб спостереження за сигналом.

Технічні характеристики ПОИСК-410 Мастер

Особливості багаточастотного пошуку

ПОИСК-410 Мастер підтримує п'ять фіксованих робочих частот: 50 Гц, 273,5 Гц, 2187,5 Гц, 6562,5 Гц та 26 250 Гц. Це дозволяє використовувати прилад для різних способів пошуку кабельних ліній і металевих комунікацій.

Крім фіксованих частот, передбачена робота із зовнішніми генераторами сигналів у діапазоні 200–3999 Гц. Широкосмуговий режим охоплює частоти від 10 до 20 000 Гц.

Для вибраних частот передбачені вузькі смуги пропускання. Зокрема, для частоти 273,5 Гц смуга пропускання за рівнем –3 дБ становить не більше 2,5 Гц, для 2187,5 Гц — не більше 15 Гц, а для 6562,5 Гц — не більше 45 Гц.

Частотні режими дають можливість адаптувати пошукові вимірювання до типу комунікації та сигналу, який використовується. Під час обстеження складних кабельних мереж оператор може вибирати відповідний режим відповідно до умов роботи.

GPS-навігація та передавання даних через USB

Для приймача ПОИСК-410 Мастер передбачено додаткову опцію GPS. Вона дозволяє визначати географічні координати точок вимірювання та записувати маршрут проходження кабельної траси.

За наявності GPS-модуля разом із координатами можуть записуватися значення глибини залягання комунікації та сигнального струму. Дані зберігаються у файлі для подальшого використання.

Передавання записаної інформації на персональний комп'ютер здійснюється через USB. Цей інтерфейс також передбачений для оновлення приладу та встановлення нових функцій.

Важливо: GPS є додатковою опцією, яку потрібно замовляти заздалегідь у виробника. Наявність GPS-модуля у стандартній комплектації не передбачена.

Автономне живлення та умови експлуатації

Приймач живиться від чотирьох акумуляторів типорозміру АА з технологією Ni-MH. Номінальна ємність акумуляторів становить 2,3 А·год.

Час безперервної роботи становить не менше 13 годин. Завдяки автономному живленню обладнання можна використовувати під час виїзних робіт, обстеження кабельних ліній та пошуку комунікацій на ділянках без доступу до стаціонарної електромережі.

Для заряджання акумуляторів передбачений мережевий адаптер. Тривалість заряджання становить не більше 4 годин.

Робочий температурний діапазон приладу — від -20 до +40 °C. Це дозволяє застосовувати трасошукач у різних погодних умовах, якщо вони відповідають установленим виробником обмеженням.

Габарити приймача становлять 257 × 88 × 685 мм, а маса разом з акумуляторами, але без сумки, — 1,9 кг. Під час планування тривалих пошукових робіт ці параметри варто враховувати разом із часом автономної роботи.

Комплектація приймача ПОИСК-410 Мастер

До стандартного комплекту постачання входять:

• Приймач ПОИСК-410 Мастер — 1 шт.
• Мережевий адаптер 12 В, 0,5 А — 1 шт.
• Керівництво з експлуатації — 1 шт.
• Головні телефони — 1 шт.
• Акумуляторні батареї Ni-MH типу АА — 4 шт.

Базова комплектація містить приймач, необхідні елементи живлення та засоби звукового контролю. Генератори пошукового сигналу й додаткове приладдя пропонуються окремо.

Додаткові опції та сумісне обладнання

Для розширення можливостей трасошукача ПОИСК-410 Мастер можна використовувати додаткові генератори та аксесуари. Їх вибір визначається умовами пошуку й типом кабельної мережі.

• Генератор ЛИС. Працює на частоті близько 26 кГц. Призначений для точного пошуку комунікацій, зокрема в розподільних мережах.
• Генератор ГК-Мини. Компактний генератор для приймача ПОИСК-410, що працює на частоті 2187,5 Гц.
• Генератор ГК-310. Повнофункціональний генератор для роботи з приймачем ПОИСК-410 Мастер.
• X-410 Master. Пристрій для ідентифікації потрібного кабелю серед інших. Розрахований на кабелі діаметром до 29 мм, має замкнений магнітопровід.
• Сумка для головних телефонів. Додаткове приладдя для транспортування та зберігання.
• GPS-модуль. Дозволяє записувати маршрут, координати, глибину залягання та сигнальний струм із подальшим передаванням даних через USB.

Усі перелічені опції постачаються за додаткову плату. GPS-модуль необхідно замовляти на етапі оформлення замовлення у виробника.

Де застосовується трасошукач ПОИСК-410 Мастер?

Обладнання може використовуватися спеціалістами, які виконують пошук і технічне обстеження інженерних мереж. Його функції актуальні для підприємств електроенергетики, зв'язку, комунального господарства, будівельних і ремонтних організацій.

Пошук силових кабелів. Прилад допомагає визначати маршрут прокладання кабельної лінії, її глибину та положення відносно інших підземних об'єктів.

Обстеження мереж зв'язку. Приймач може застосовуватися для пошуку кабельних ліній із металевими провідниками, перевірки напрямку траси та локалізації пошкоджень.

Пошук металевих трубопроводів. За допомогою трасошукача визначають положення підземних металевих комунікацій, зокрема водопровідних, газових і нафтових трубопроводів.

Підготовка земляних робіт. Визначення місць проходження прихованих комунікацій допомагає планувати роботи з урахуванням фактичного розташування кабелів і труб.

Діагностика кабельних мереж. Функції пошуку обривів, коротких замикань та пошкоджень ізоляції можуть використовуватися під час технічного обслуговування й ремонту кабельних ліній.

Як вибрати комплектацію ПОИСК-410 Мастер?

Перед придбанням трасошукача варто визначити, які саме роботи планується виконувати. Для пошуку силових кабелів за промисловою частотою 50 Гц можна використовувати відповідний режим приймача. Якщо потрібне активне трасування, необхідно підібрати сумісний генератор сигналу.

Для роботи з кабельними пучками може знадобитися додатковий пристрій X-410 Master, а для документування маршруту та координат — GPS-модуль.

Також потрібно враховувати максимальну глибину пошуку, точність визначення положення комунікації, доступні робочі частоти та необхідність локалізації пошкоджень ізоляції.

Правильно підібрана комплектація дозволить використовувати передбачені функції ПОИСК-410 Мастер відповідно до конкретних умов роботи.

Купити трасошукач ПОИСК-410Д Мастер в Україні

ПОИСК-410Д Мастер — приймач багатофункціонального трасошукача для пошуку кабелів, металевих трубопроводів та інших інженерних комунікацій. Прилад підтримує активний і пасивний пошук, визначення глибини до 6 м, контроль сигнального струму та діагностику пошкоджень кабельних ліній.

Широкий набір робочих частот, автономне живлення, візуальна та звукова індикація роблять обладнання придатним для різних пошукових завдань. Додаткові генератори, аксесуари та GPS-модуль дозволяють розширити його можливості.

Перед тим як купити трасошукач ПОИСК-410Д Мастер, рекомендується уточнити потрібну комплектацію, сумісність із генератором сигналу та наявність необхідних додаткових опцій.
