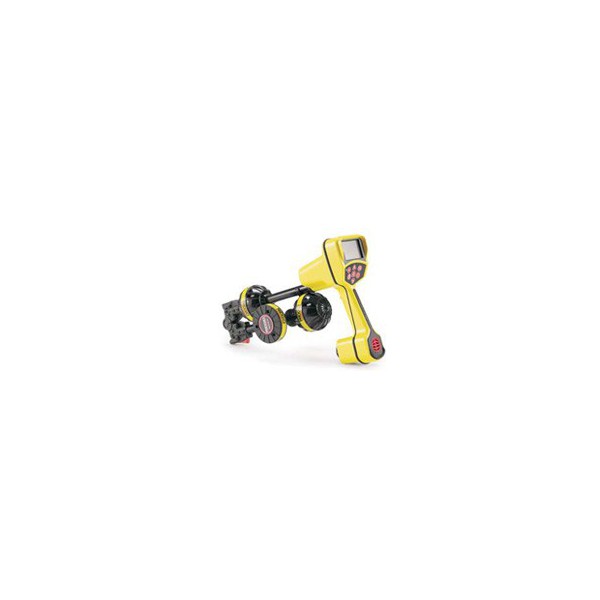

Трасошукач RIDGID SeekTech SR-20 для пошуку підземних комунікацій

Трасошукач RIDGID SeekTech SR-20 — професійний приймач для виявлення та трасування підземних кабелів, трубопроводів та інших провідних комунікацій. Прилад розроблений для виконання пошукових робіт на об'єктах, де важливо не лише знайти сигнал, а й отримати достатньо інформації для правильного визначення напрямку проходження комунікації. SR-20 підтримує активне трасування із зовнішнім генератором, пасивний пошук сигналів електромереж і радіочастот, а також роботу із зондами.

Однією з ключових особливостей RIDGID SR-20 є можливість працювати в пасивному режимі без генератора. Це дозволяє виконувати попередній пошук електричних кабелів та інших комунікацій, на яких уже присутній відповідний сигнал. Для точнішого активного трасування приймач можна використовувати разом із сумісним генератором сигналу, що підключається до лінії або передає сигнал індукційним способом.

Призначення трасошукача RIDGID SR-20

RIDGID SeekTech SR-20 призначений для локалізації підземних інженерних мереж перед проведенням земляних, монтажних, ремонтних або діагностичних робіт. Застосування трасошукача допомагає визначити приблизне розташування комунікації та простежити її маршрут на ділянці. Це особливо важливо перед копанням траншей, бурінням, прокладанням нових мереж, ремонтом існуючих комунікацій або обстеженням території.

Прилад може застосовуватися для пошуку електричних кабелів, металевих трубопроводів та інших провідних комунікацій, на які можна подати сигнал генератора або на яких присутнє електромагнітне поле, придатне для пасивного виявлення. Окремий режим роботи із зондом розширює можливості системи та дає змогу локалізувати передавач, розташований усередині неметалевої труби або іншого об'єкта.

Активний та пасивний пошук комунікацій

Активне трасування використовується, коли на потрібну лінію подається сигнал певної частоти від зовнішнього генератора. RIDGID SR-20 приймає цей сигнал і допомагає оператору простежити маршрут комунікації. Стандартні частоти активного трасування становлять 128 Гц, 1 кГц, 8 кГц і 33 кГц. Вибір частоти залежить від конкретних умов пошуку, типу об'єкта та способу підключення генератора.

У пасивному режимі окремий генератор не потрібний. Приймач може виявляти сигнали, які вже присутні на лінії. Для пошуку електричних мереж підтримуються частоти 50 і 60 Гц, а також широкосмуговий діапазон нижче 4 кГц. Для пасивного пошуку за радіочастотним сигналом передбачені діапазони 4–15 кГц і 15–36 кГц. Така функціональність зручна під час первинного обстеження території або пошуку невідомих комунікацій.

Режим OmniSeek для пошуку невідомих ліній

RIDGID SR-20 підтримує режим OmniSeek, призначений для пасивного пошуку комунікацій у декількох частотних діапазонах. Він корисний у ситуаціях, коли оператор не знає заздалегідь, який саме сигнал може бути присутнім на підземній лінії. Прилад аналізує доступні діапазони та допомагає виявити джерело найбільш вираженого сигналу.

Ця можливість особливо зручна на складних ділянках із великою кількістю кабелів і труб, де попередня інформація про прокладені мережі відсутня або є неповною. Після первинного виявлення комунікації оператор може перейти до детальнішого трасування та оцінити напрямок проходження лінії за показаннями дисплея.

Інформативне відображення результатів пошуку

SR-20 оснащений монохромним РК-дисплеєм із роздільною здатністю 240 × 160 пікселів. На екрані відображаються основні параметри, необхідні для трасування: лінія цілі, напрямні стрілки, рівень сигналу, показник наближення та виміряна глибина. Завдяки одночасному відображенню декількох параметрів оператор може оцінювати не лише максимальний рівень сигналу, а й поведінку електромагнітного поля.

Лінія цілі та напрямні стрілки допомагають вести приймач уздовж знайденої комунікації. Якщо електромагнітне поле спотворюється розташованими поруч металевими об'єктами, іншими кабелями або трубами, характер відображення інформації може змінюватися. Така індикація дає оператору додаткову інформацію для оцінювання достовірності результату та вибору правильного напрямку подальшого пошуку.

Вимірювання глибини розташування комунікації

Під час трасування RIDGID SeekTech SR-20 відображає виміряну глибину розташування джерела сигналу. Показник глибини доступний у процесі пошуку та допомагає оцінити положення підземної комунікації відносно поверхні. Це корисно під час планування земляних робіт, визначення маршруту прокладання мережі та попереднього обстеження ділянки.

Водночас під час практичної роботи глибину потрібно оцінювати разом з іншими показниками приладу. На результат можуть впливати сила сигналу, геометрія лінії, сусідні металеві конструкції та спотворення електромагнітного поля. Особливо уважно слід оцінювати дані під час пасивного пошуку або роботи зі слабкими сигналами. Для відповідальних робіт доцільно підтверджувати положення комунікації кількома проходами з різних напрямків.

Робота із зондами

Окремий режим RIDGID SR-20 призначений для пошуку передавальних зондів. Такий спосіб застосовують, коли потрібно визначити положення окремого передавача, наприклад усередині трубопроводу або іншої неметалевої комунікації. Прилад підтримує частоти зондів 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц і 33 кГц.

Режим зонда відрізняється від звичайного трасування лінії тим, що приймач шукає локальне джерело сигналу, а не простежує сигнал уздовж протяжного провідника. Це дає можливість використовувати SR-20 не лише як кабелешукач, а й як елемент професійної системи для локалізації передавачів у трубах та інших прихованих об'єктах.

Гнучке налаштування робочих частот

Крім стандартних частот, RIDGID SeekTech SR-20 дозволяє задавати користувацькі частоти. Прилад підтримує до 30 програмованих частот у діапазоні від 10 Гц до 35 кГц. Це дає змогу адаптувати приймач до різних генераторів сигналу та умов проведення трасування.

Можливість вибору частоти важлива під час роботи на ділянках із декількома комунікаціями. Нижчі та вищі частоти можуть по-різному поводитися залежно від довжини лінії, якості контакту, наявності паралельних провідників та інших факторів. Наявність стандартних і програмованих частот робить SR-20 універсальним інструментом для фахівців, які регулярно виконують різні види пошукових робіт.

Основні технічні характеристики RIDGID SR-20

Зручність роботи під час трасування

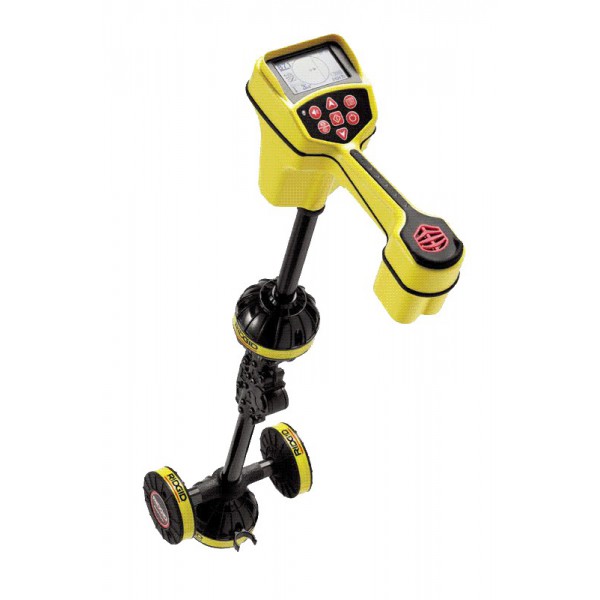

Конструкція SeekTech SR-20 орієнтована на польове використання. Прилад має вертикальну антенну систему та відносно невелику масу, що дає змогу переносити його вздовж маршруту комунікації та оперативно контролювати показання дисплея. Для правильного пошуку приймач утримують у робочому положенні та переміщують над передбачуваною трасою.

Відображення рівня сигналу, показника наближення, напрямних стрілок і лінії цілі дозволяє контролювати процес трасування за кількома параметрами одночасно. Це важливо на ділянках, де простого пошуку максимального рівня сигналу недостатньо через наявність паралельних ліній або металевих об'єктів, здатних спотворювати поле.

Де застосовується RIDGID SeekTech SR-20

Трасошукач може використовуватися підприємствами, що обслуговують інженерні мережі, монтажними та будівельними організаціями, енергетичними службами, комунальними підприємствами та фахівцями з технічної діагностики. Прилад підходить для планових обстежень, перевірки території перед земляними роботами та пошуку маршруту існуючих кабельних або трубопровідних комунікацій.

• пошук і трасування підземних електричних кабелів;
• визначення маршруту металевих трубопроводів та інших провідних комунікацій;
• пасивне обстеження території без підключення генератора;
• активне трасування ліній із використанням зовнішнього генератора;
• локалізація передавальних зондів;
• перевірка ділянки перед земляними, монтажними та ремонтними роботами;
• уточнення напрямку проходження раніше прокладених інженерних мереж.

SR-20 як приймач у системі пошуку комунікацій

Важливо враховувати, що RIDGID SR-20 є приймачем. Для пасивного пошуку він може використовуватися самостійно, якщо на комунікації присутній сигнал, який прилад здатний виявити. Для контрольованого активного трасування необхідний сумісний генератор сигналу, який подає вибрану частоту на потрібну лінію. Генератори, індукційні кліщі та зонди є окремими елементами системи та підбираються залежно від конкретного завдання.

Активний метод особливо корисний, коли потрібно цілеспрямовано простежити конкретну комунікацію серед декількох розташованих поруч мереж. Пасивний режим, навпаки, зручний для швидкого первинного пошуку та обстеження території без прямого підключення до лінії.

Переваги RIDGID SeekTech SR-20

• підтримка активного та пасивного трасування;
• можливість пошуку без генератора в пасивному режимі;
• окремий режим для локалізації зондів;
• стандартні частоти для різних способів трасування;
• до 30 програмованих частот від 10 Гц до 35 кГц;
• відображення виміряної глибини безпосередньо під час пошуку;
• індикація рівня сигналу та показника наближення;
• лінія цілі та напрямні стрілки для контролю напрямку трасування;
• можливість оцінювати спотворення електромагнітного поля;
• портативна конструкція для регулярної роботи на об'єктах.

Як використовувати трасошукач SR-20

Перед початком роботи необхідно вибрати режим пошуку відповідно до поставленого завдання. Якщо виконується пасивний пошук електричної або іншої комунікації, обирається відповідний частотний діапазон і проводиться обстеження території. Для активного трасування спочатку на потрібну лінію подається сигнал зовнішнього генератора, після чого на приймачі встановлюється відповідна частота.

Під час руху вздовж маршруту потрібно контролювати не один показник, а сукупність даних на дисплеї: рівень сигналу, лінію цілі, напрямні стрілки, показник наближення та виміряну глибину. Якщо показання змінюються нетипово або індикація свідчить про спотворення поля, доцільно повторити пошук з іншого напрямку або використати іншу частоту.

При роботі на території з великою кількістю невідомих мереж можна розпочати з пасивного сканування та режиму OmniSeek. Після виявлення потенційної комунікації її маршрут уточнюють повторними проходами. Такий підхід допомагає отримати більш повну картину розташування підземних ліній до початку земляних або монтажних робіт.

Кому підійде трасошукач RIDGID SR-20

Модель орієнтована насамперед на професійне застосування, де пошук підземних комунікацій виконується регулярно. Це можуть бути електромонтажні служби, будівельні підприємства, комунальні організації, сервісні компанії та спеціалісти, які займаються обстеженням кабельних трас і трубопроводів.

Функціональність SR-20 буде корисною як під час пошуку відомої лінії із застосуванням генератора, так і при попередньому обстеженні території без генератора. Підтримка декількох режимів роботи дозволяє використовувати один приймач для різних типів пошукових завдань, не обмежуючись лише одним способом локалізації.

Трасошукач RIDGID SR-20 для професійної локалізації комунікацій

RIDGID SeekTech SR-20 поєднує активний і пасивний пошук, режим зонда, індикацію напрямку, оцінювання сили сигналу та відображення виміряної глибини. Прилад може працювати з типовими частотами трасування та дозволяє запрограмувати додаткові частоти в діапазоні від 10 Гц до 35 кГц.

Якщо потрібен професійний трасошукач для пошуку підземних кабелів і труб, обстеження території та локалізації інженерних комунікацій, RIDGID SR-20 забезпечує широкий набір інструментів для виконання таких робіт. Можливість пасивного пошуку без генератора та підключення генератора для активного трасування робить цю модель універсальним приймачем для різних умов експлуатації.
