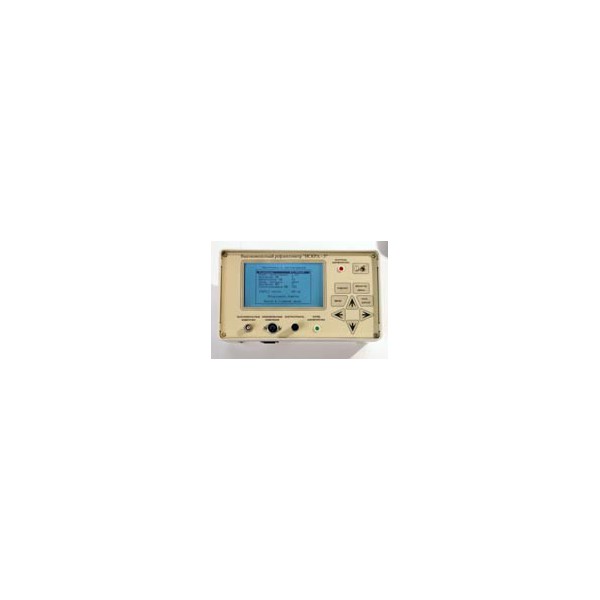

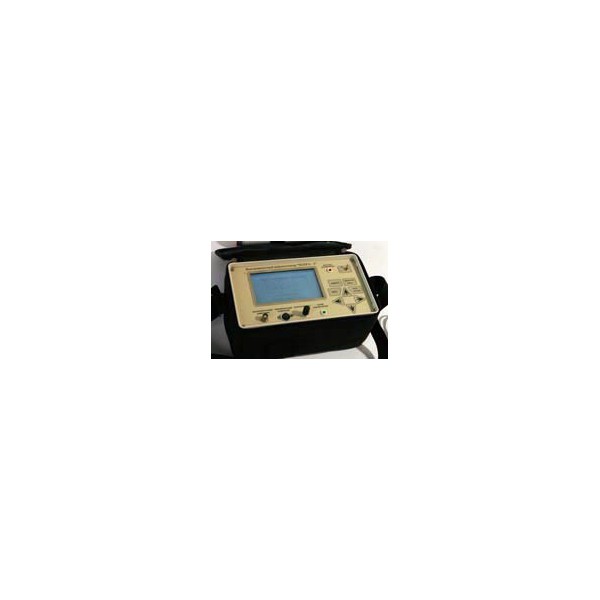

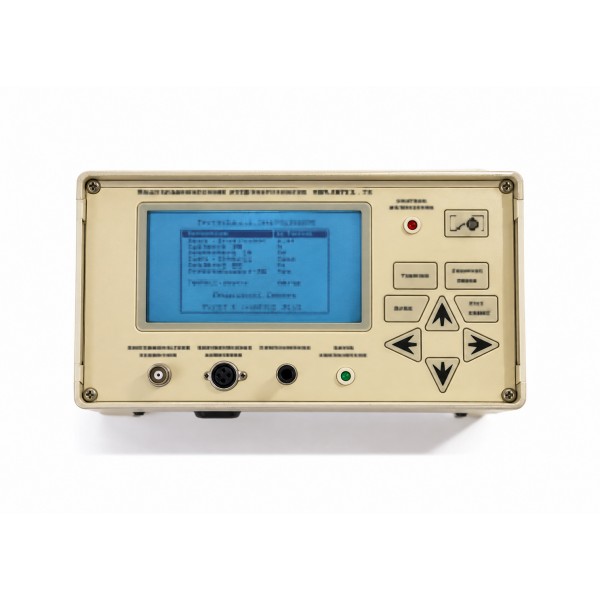

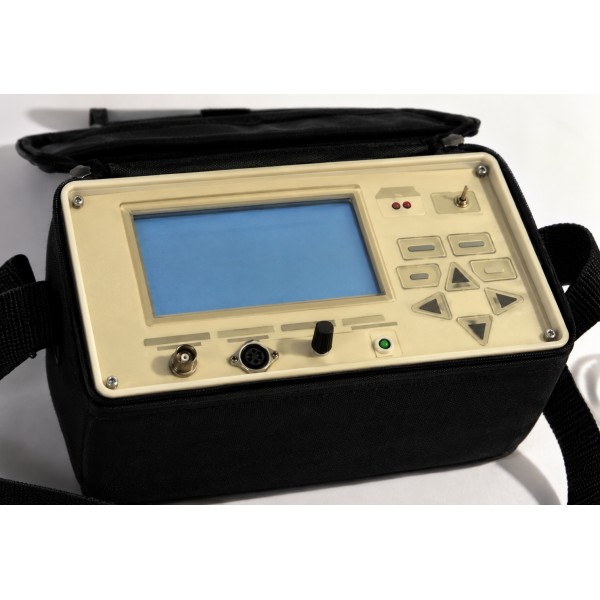

Високовольтний рефлектометр-осцилограф ИСКРА 4 / ИСКРА-3м

ИСКРА 4 / ИСКРА-3м — високовольтний осцилографічний рефлектометр для визначення відстані до місця пошкодження кабелів електропостачання. Прилад застосовують для пошуку несправностей і неоднорідностей у кабельних лініях, вимірювання довжини кабелю та збереження результатів вимірювань. Він призначений для роботи із симетричними й несиметричними електричними кабелями та використовує локаційний, або рефлектометричний, метод.

Рефлектометр допомагає встановити, на якій відстані розташоване пошкодження, а також визначити його характер. Серед передбачених завдань — вимірювання відстані до обриву та місця короткого замикання. Максимальна зазначена відстань до пошкодження становить 12,3 км, мінімальна — 3 м. Прилад також можна використовувати у складі пересувної електротехнічної лабораторії.

Призначення та основні завдання

Основне призначення ИСКРА 4 / ИСКРА-3м — визначення відстані до несправної ділянки електричного кабелю. Така інформація потрібна під час обстеження кабельної лінії та пошуку причин її пошкодження. Прилад дає змогу працювати не лише з відомими аварійними ділянками, а й виявляти неоднорідності кабелю рефлектометричним методом.

• Визначення відстані до місця пошкодження кабелів електропостачання.
• Виявлення неоднорідностей у симетричних і несиметричних електричних кабелях.
• Визначення характеру пошкодження кабельної лінії.
• Вимірювання відстані до обриву кабелю.
• Вимірювання відстані до місця короткого замикання.
• Визначення довжини кабелю, зокрема намотаного на барабан або змотаного в бухту.
• Запам’ятовування, зберігання та оброблення результатів вимірювань.
• Передавання даних на комп’ютер за наявності функції, яку встановлюють за індивідуальним замовленням.

Поєднання пошуку пошкоджень і вимірювання довжини дає змогу використовувати рефлектометр для кількох завдань під час перевірки кабелю. Залежно від мети обстеження можна визначати його протяжність, шукати обрив або встановлювати відстань до іншої несправності. Результати вимірювань можна зберігати для подальшого опрацювання.

Пошук пошкоджень рефлектометричним методом

Для локалізації несправностей прилад використовує рефлектометричний метод. У характеристиках передбачено роботу як із симетричними, так і з несиметричними електричними кабелями. Це потрібно враховувати під час вибору обладнання для обстеження конкретної кабельної лінії: призначення цієї моделі пов’язане саме з електричними кабелями та пошуком їхніх пошкоджень.

Рефлектометр призначений для визначення відстані до аварійної ділянки або неоднорідності. Окремо заявлено можливість виявлення характеру пошкодження. Отже, під час обстеження прилад використовують для отримання інформації як про розташування несправності відносно точки вимірювання, так і про саму несправність.

Для пошуку обриву та короткого замикання передбачено вимірювання відстані до відповідного місця в кабелі. Ці функції належать до основних можливостей моделі й доповнюють вимірювання загальної довжини кабелю. Вибір конкретного способу роботи та підключення має відповідати керівництву з експлуатації приладу й обладнанню, з яким його застосовують.

Дальність вимірювання та дискретність

Гранична зазначена відстань до місця несправності становить 12,3 км. Мінімальна відстань до точки пошкодження — 3 м. Ці два параметри визначають заявлені межі за відстанню та допомагають оцінити відповідність приладу завданням з обстеження кабельних ліній різної протяжності.

У коротких характеристиках наведено дискретність 0,2 м. Цей показник слід відрізняти від похибки вимірювання: значення дискретності саме по собі не є підтвердженням точності визначення відстані. Окремого числового значення похибки у наведених характеристиках немає, тому його не можна замінювати показником 0,2 м.

• Максимальна вимірювана відстань до місця пошкодження: 12,3 км.
• Мінімальна відстань до місця пошкодження: 3 м.
• Зазначена дискретність: 0,2 м.

Під час вибору рефлектометра варто враховувати всі наведені параметри разом. Максимальна дальність характеризує верхню межу відстані, мінімальна — можливість роботи з пошкодженнями поблизу точки вимірювання, а дискретність є окремою характеристикою. Таке розмежування дає змогу коректно оцінювати технічні дані без завищених очікувань щодо точності.

Вимірювання довжини кабелю

ИСКРА 4 / ИСКРА-3м дає змогу вимірювати довжину електричного кабелю. У переліку можливостей окремо зазначено роботу з кабелем на барабані та у змотаному вигляді. Завдяки цьому вимірювання протяжності передбачене не лише для прокладеної лінії, а й для кабелю, який перебуває в бухті або намотаний на барабан.

Ця функція доповнює пошук несправностей. Якщо завдання полягає у визначенні довжини, рефлектометр використовують для вимірювання протяжності кабелю. Якщо потрібно знайти пошкодження, визначають відстань до обриву, короткого замикання або іншої виявленої неоднорідності. В обох випадках отримані результати належать до вимірювальної інформації, з якою працює прилад.

Пам’ять і робота з результатами

Рефлектометр має вбудовану пам’ять для запам’ятовування та зберігання вимірювальної інформації. У функціональних можливостях також зазначено оброблення отриманих результатів. Це дає змогу зберігати дані вимірювань для подальшої роботи, а не обмежуватися лише їх отриманням під час обстеження кабелю.

Передавання та збереження даних на персональному комп’ютері передбачене як функція, яку встановлюють за індивідуальним замовленням. Якщо для роботи необхідне перенесення результатів на ПК, наявність цієї можливості потрібно узгодити під час вибору виконання приладу. Її не слід автоматично вважати частиною кожного комплекту постачання.

Вбудоване зберігання результатів і передавання інформації на комп’ютер — окремі можливості. Пам’ять зазначена серед основних функцій рефлектометра, тоді як комп’ютерний обмін має окрему умову замовлення. Це важливо для тих, хто планує не лише виконувати вимірювання, а й надалі працювати з отриманими даними на ПК.

Застосування в електротехнічній лабораторії

Прилад передбачений для використання у складі пересувної електротехнічної лабораторії. Для такого застосування в описі зазначено визначення відстані до пошкоджень у кабелях завдовжки до 12 км. Цей показник наведено саме для роботи у складі лабораторії; окремо в технічних характеристиках вказано граничну вимірювану відстань 12,3 км.

Робота з рефлектометром у лабораторії поєднує пошук пошкоджень, вимірювання відстані та збереження результатів. Прилад орієнтований на завдання обстеження кабелів електропостачання. Під час підбору обладнання для лабораторії потрібно враховувати його комплектність, зазначені умови експлуатації та потребу у функції передавання даних на комп’ютер.

Умови експлуатації та додаткові характеристики

Для рефлектометра зазначено експлуатацію всередині приміщень, зокрема в електротехнічній лабораторії. Робоча температура повітря становить від −10 °C до +40 °C. Відносна вологість за температури +25 °C не повинна перевищувати 80%. Зазначений діапазон атмосферного тиску — 650–800 мм рт. ст.

• Робоча температура повітря: від −10 °C до +40 °C.
• Відносна вологість повітря за температури +25 °C: не більше 80%.
• Атмосферний тиск: 650–800 мм рт. ст.
• Маса рефлектометра ИСКРА-3м із датчиками та кабелями: 3,8 кг.
• Тривалість роботи без вимкнення: не більше 8 годин.
• Середній строк експлуатації: не менше 5 років.

Маса 3,8 кг стосується рефлектометра ИСКРА-3м разом із датчиками та кабелями. Показник роботи до 8 годин наведено як тривалість роботи без вимкнення, а не як підтверджений час автономного живлення. Середній строк експлуатації також є окремою характеристикою та не визначає тривалість гарантії.

Комплектація

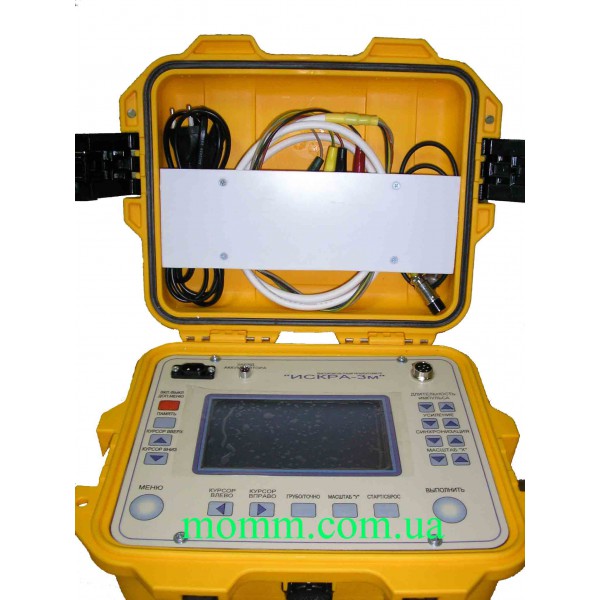

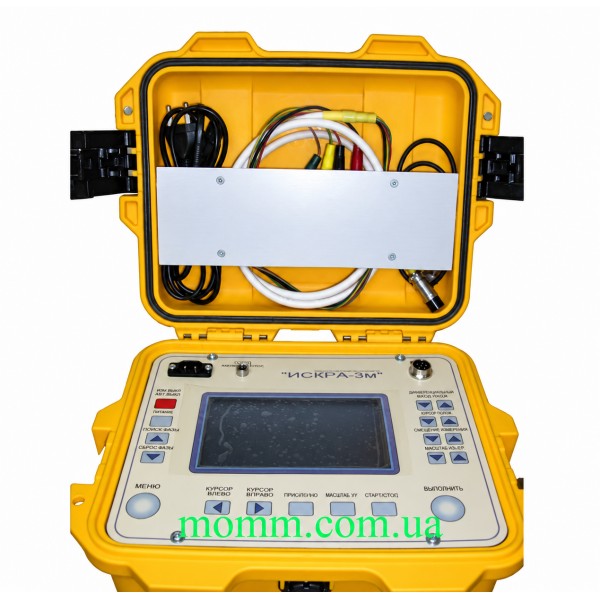

У переліку комплекту постачання зазначено рефлектометр-осцилограф ИСКРА-3м, пристрої для вимірювання імпульсної напруги та струму, з’єднувальні кабелі й експлуатаційну документацію. Оскільки в назві картки також використане позначення ИСКРА 4, під час замовлення потрібно уточнити модель приладу, до якої належить наведений комплект.

• Високовольтний рефлектометр-осцилограф ИСКРА-3м.
• Пристрій для вимірювання імпульсної напруги ДИН-1.
• Пристрій для вимірювання імпульсного струму ДИТ-1.
• Низьковольтний з’єднувальний кабель.
• Коаксіальний з’єднувальний кабель.
• Керівництво з експлуатації приладу.
• Комплект кабелів і роз’ємів.

Під час замовлення рефлектометра для пошуку пошкоджень кабелю основними орієнтирами є потрібна дальність вимірювання, тип кабельної лінії та склад обладнання. Для цієї моделі заявлено визначення відстані до несправності до 12,3 км, вимірювання довжини змотаного кабелю та збереження результатів. Якщо потрібне передавання даних на ПК, цю функцію необхідно передбачити в замовленні.
