Шукач прихованої проводки LA-1012 — кабельний локатор із передавачем і приймачем

LA-1012 — професійний шукач прихованої проводки, призначений для виявлення та трасування електричних кабелів, пошуку місць обриву й короткого замикання, а також визначення проходження металевих труб у стінах, підлогах та інших конструкціях. Комплект складається з передавача та приймача, що дає змогу працювати як із кабелями під напругою, так і зі знеструмленими лініями.

Кабельний локатор LA-1012 може використовуватися під час монтажу, ремонту та діагностики електричних мереж. Прилад допомагає визначити маршрут прихованої проводки без необхідності розкривати стіну або підлогу, знайти пошкоджену ділянку кабелю, відшукати розетку чи розподільну коробку, закриту штукатуркою, а також перевірити електричну систему теплої підлоги.

Окремою сферою застосування LA-1012 є трасування кабелю під землею та визначення розташування металевих труб систем водопостачання й опалення. Така функціональність робить прилад корисним не лише для електромонтажних робіт, а й під час ремонту та обслуговування інженерних комунікацій у будівлях.

Основні можливості LA-1012

• виявлення прихованої електропроводки у стінах та інших будівельних конструкціях;
• пошук місця обриву кабелю;
• виявлення короткого замикання в кабелі;
• трасування кабелю, прокладеного під землею;
• пошук розеток і розподільних коробок, випадково закритих штукатуркою;
• виявлення обривів і коротких замикань у системах електричного підігріву підлоги;
• трасування металевих труб систем водопостачання та опалення;
• робота з кабелями під напругою та зі знеструмленими лініями;
• автоматичне та ручне регулювання чутливості приймача;
• регулювання рівня переданого сигналу;
• можливість вимкнення звукової сигналізації;
• автоматичне вимкнення живлення;
• підсвічування дисплея;
• вбудований ліхтарик у приймачі для роботи за недостатнього освітлення;
• вбудовані запобіжники для захисту від перевантаження.

Як працює шукач прихованої проводки LA-1012

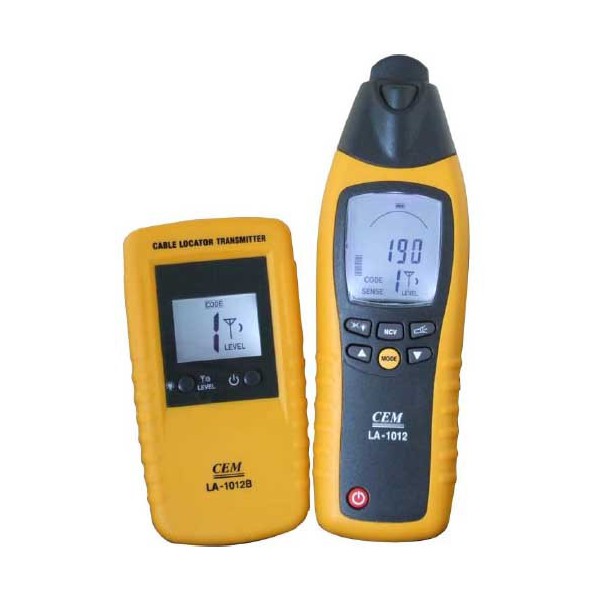

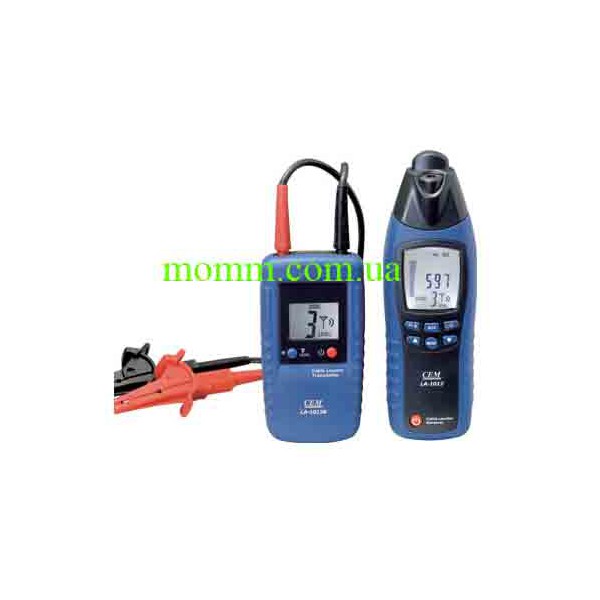

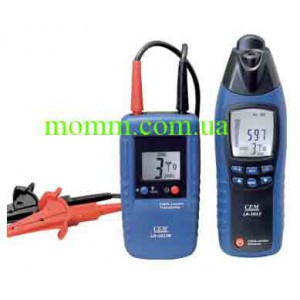

Комплект LA-1012 складається з двох основних пристроїв — передавача та приймача. Передавач створює модульований сигнал, який формує електромагнітне поле навколо провідника. Приймач реєструє це поле та допомагає оператору визначити розташування й напрямок проходження кабелю.

Такий принцип роботи дає змогу не просто встановити наявність електричного провідника, а простежити його маршрут у стіні, підлозі або іншій конструкції. Це особливо важливо перед свердлінням, штробленням, монтажем обладнання чи проведенням ремонтних робіт, коли потрібно знати розташування прихованих комунікацій.

У автоматичному та ручному режимах приймач використовує три котушки та не залежить від свого положення відносно провідника. Для вибіркового пошуку використовується режим з однією активною котушкою, що дає змогу точніше визначати потрібну лінію.

Пошук прихованої проводки та кабельних трас

Одне з головних призначень LA-1012 — визначення маршруту кабелю, прихованого в будівельних конструкціях. Прилад може застосовуватися під час ремонту квартири, будинку, офісу, виробничого або технічного приміщення, коли схема електропроводки невідома або фактичне розташування кабелів відрізняється від документації.

За допомогою передавача сигнал подається на потрібну лінію, після чого приймач використовується для її трасування. На дисплеї передавача відображаються рівень переданого сигналу, його код і інформація про напругу мережі. Чутливість приймача можна регулювати автоматично або вручну залежно від умов пошуку.

Для додаткової зручності передбачено звукову сигналізацію, яку за потреби можна вимкнути. Візуальна індикація на дисплеї дозволяє контролювати процес пошуку навіть там, де звуковий сигнал використовувати незручно.

Пошук обривів і коротких замикань

LA-1012 може використовуватися для діагностики кабельних ліній та визначення ділянок із пошкодженнями. Прилад дозволяє знаходити обриви провідників і короткі замикання, що особливо корисно під час ремонту прихованої електропроводки, коли без спеціального обладнання місце несправності складно визначити без демонтажу оздоблення.

Замість перевірки всієї кабельної траси користувач може простежувати сигнал уздовж провідника та визначати проблемну ділянку. Це допомагає локалізувати несправність і точніше визначити місце, де потрібно проводити подальші ремонтні роботи.

Діагностика електричної теплої підлоги

Ще одна сфера застосування детектора прихованої проводки LA-1012 — пошук несправностей у системах електричного підігріву підлоги. Прилад може використовуватися для виявлення обриву або короткого замикання в нагрівальному кабелі.

Це важлива можливість під час ремонту теплої підлоги, оскільки нагрівальні елементи знаходяться під покриттям і без трасошукача визначити місце пошкодження значно складніше. LA-1012 дозволяє провести діагностику кабельної лінії та локалізувати ділянку, яка потребує подальшої перевірки або ремонту.

Пошук розеток, коробок і прихованих комунікацій

Під час будівельних і ремонтних робіт розетки, монтажні та розподільні коробки іноді виявляються закритими шаром штукатурки або іншими оздоблювальними матеріалами. LA-1012 дозволяє простежити підключену лінію та визначити розташування такого елемента без масштабного пошкодження оздоблення.

Крім електричних кабелів, прилад може застосовуватися для трасування металевих труб водопостачання та опалення. Це корисно під час свердління стін, встановлення меблів, монтажу сантехнічного або іншого обладнання, коли необхідно попередньо визначити проходження прихованих металевих комунікацій.

Робота в умовах недостатнього освітлення

Приймач LA-1012 обладнаний підсвічуванням дисплея та вбудованим ліхтариком. Це полегшує роботу в технічних приміщеннях, електрощитових, підвалах, нішах та інших місцях із недостатнім освітленням. Користувач може одночасно контролювати показання приладу та освітлювати робочу зону без окремого ліхтаря.

Функція автоматичного вимкнення допомагає зменшити непотрібне споживання енергії батарей, якщо обладнання тривалий час не використовується.

Технічні характеристики передавача LA-1012

Технічні характеристики приймача LA-1012

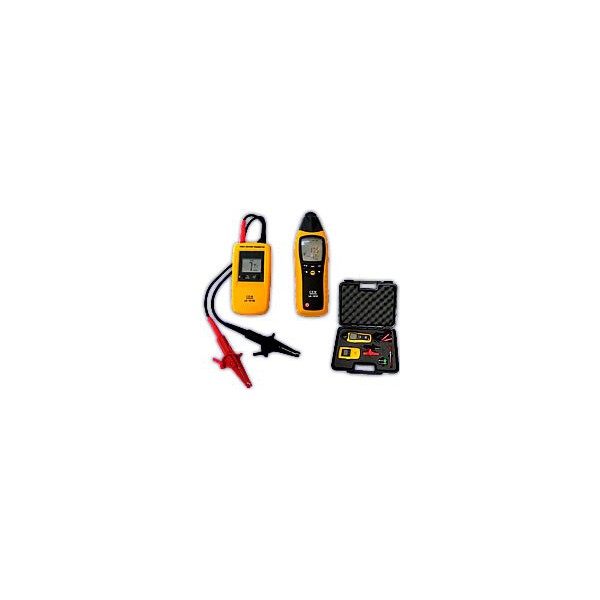

Комплектація LA-1012

• генератор — 1 шт.;
• приймач — 1 шт.;
• керівництво з експлуатації російською мовою — 1 шт.;
• кейс для перенесення;
• затискачі типу «крокодил» — 2 шт.;
• з'єднувальні проводи — 2 шт.;
• вимірювальні щупи — 2 шт.

Зручність налаштування та використання

Для різних умов пошуку в LA-1012 передбачено автоматичне та ручне налаштування чутливості. Автоматичний режим зручний для швидкого виявлення сигналу, тоді як ручне регулювання дозволяє користувачеві самостійно вибрати необхідний рівень чутливості під час точнішого трасування кабелю.

Рівень переданого сигналу також регулюється. Це дозволяє адаптувати роботу комплекту до конкретної ситуації — типу кабельної лінії, глибини її розташування та умов навколишнього середовища. Глибина виявлення залежить від середовища й обраного режиму застосування.

Передавач обладнаний LCD-дисплеєм, а приймач — РК-дисплеєм із гістограмою. Така індикація допомагає контролювати сигнал під час пошуку та поступово наближатися до потрібного провідника або місця несправності.

Робота з кабелями під напругою та без напруги

LA-1012 розрахований на різні сценарії роботи з електричними лініями. Прилад може застосовуватися як для струмопровідних, так і для знеструмлених кабелів без використання додаткових вимірювальних приладів. Передавач також реєструє напругу в мережі в діапазоні 12...400 В із частотою 0...60 Гц.

Максимальна напруга підключеної до передавача лінії становить 400 В змінного або постійного струму. Заявлена категорія безпеки — CAT III, 300 В. Вбудовані запобіжники забезпечують захист передавача від перевантаження.

Для яких робіт підходить LA-1012

Шукач прихованої проводки LA-1012 може використовуватися електриками, монтажниками, ремонтними службами та фахівцями, які обслуговують внутрішні інженерні мережі. Прилад також стане корисним під час ремонту приміщень, якщо потрібно визначити фактичне розташування електропроводки перед свердлінням або іншими роботами.

Завдяки можливості знаходити кабелі, обриви, короткі замикання, приховані розетки та коробки, а також металеві труби, один комплект можна використовувати для кількох типів діагностичних і монтажних завдань.

Для систем теплої підлоги LA-1012 допомагає простежити нагрівальний провідник та знайти ділянку з обривом або коротким замиканням. Для електричних мереж прилад використовується як трасошукач і детектор прихованої проводки. Для металевих труб він дозволяє визначити напрямок проходження комунікації всередині будівельної конструкції.

Переваги використання кабельного локатора

Головна практична перевага LA-1012 полягає в можливості отримати інформацію про приховані комунікації без їх прямого візуального доступу. Це допомагає точніше планувати ремонтні роботи, скорочувати зону пошуку несправності та уникати непотрібного розкриття великих ділянок стіни або підлоги.

Кейс у комплекті спрощує зберігання й транспортування передавача, приймача, проводів, щупів і затискачів. Обидва основні пристрої працюють від батарей типу «Крона» 9 В, тому комплект можна використовувати без підключення до окремого зовнішнього джерела живлення.

LA-1012 поєднує функції шукача прихованої проводки, кабельного локатора та приладу для локалізації несправностей у провідниках. Можливість автоматичного й ручного регулювання чутливості, візуальна та звукова індикація, підсвічування дисплея і вбудований ліхтарик роблять прилад зручним для діагностики електричних та інших металевих комунікацій у різних умовах.
