Кабельний тестер і трасошукач NF-800

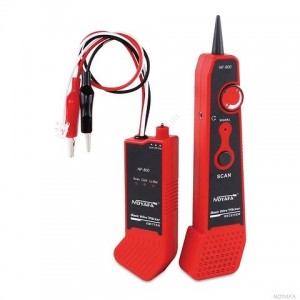

Кабельний тестер NF-800 — компактний пошуковий комплект, призначений для трасування проводів і кабелів, перевірки телефонних та комп’ютерних ліній, а також виявлення обривів і коротких замикань. Прилад складається з двох основних компонентів: генератора сигналів і пошукового приймача. Така конструкція дає змогу подати сигнал у потрібну лінію, а потім відстежити її проходження за допомогою приймача.

NF-800 можна використовувати під час монтажу, обслуговування та діагностики кабельних систем. Прилад допомагає знайти потрібний провід серед інших комунікацій, визначити трасу його прокладання, перевірити телефонну лінію або комп’ютерну мережу та локалізувати несправність. Завдяки компактним розмірам комплект зручно використовувати безпосередньо на об’єкті, де необхідно швидко провести пошукові та діагностичні роботи.

Можливості кабельного тестера NF-800

Основне призначення NF-800 — пошук і перевірка кабельних ліній за допомогою генератора та приймача сигналу. Генератор підключається до досліджуваної лінії та передає по ній сигнал, який виявляється пошуковим приймачем. Такий принцип роботи дає змогу простежити проходження проводу та швидше визначити потрібну лінію серед кількох кабелів.

Прилад підтримує пошук траси прокладання проводу або кабелю. Ця функція корисна, коли кабель проходить усередині конструкції або разом з іншими проводами й необхідно визначити напрямок його прокладання. NF-800 також може застосовуватися для пошуку електричних проводів у стіні, стелі або підлозі, якщо вони не перебувають під напругою.

Ще одна передбачена можливість — пошук телефонного проводу в комутаторі. Під час роботи з великою кількістю телефонних ліній тестер допомагає визначити потрібний провід за сигналом генератора, що спрощує обслуговування та перевірку комунікацій.

NF-800 також призначений для тестування телефонної лінії та комп’ютерної мережі. Це робить комплект корисним для фахівців, які працюють із кабельною інфраструктурою та регулярно виконують монтажні або сервісні роботи.

Пошук обриву та короткого замикання

Кабельний тестер NF-800 дає змогу виявляти коротке замикання або обрив проводу. Несправності такого типу можуть бути складними для пошуку, особливо якщо кабель прокладений приховано або входить до складу багатопровідної системи. Використання генератора сигналу та пошукового приймача допомагає спростити діагностику й скоротити час на перевірку кабельної лінії.

Можливість знаходження обривів і коротких замикань актуальна під час ремонту телефонних, комп’ютерних та інших кабельних систем. NF-800 може використовуватися як під час первинного монтажу, так і при подальшому технічному обслуговуванні вже прокладених комунікацій.

Водночас важливо враховувати призначення конкретного режиму роботи. В описі NF-800 зазначено можливість пошуку електричних проводів у стінах, стелях і підлогах саме тоді, коли такі проводи не перебувають під напругою. Параметри захисту передавача від перевантаження не слід розглядати як дозвіл використовувати прилад для пошуку будь-якої лінії під напругою.

Передавання сигналу на відстань до 2 км

Однією з важливих характеристик NF-800 є заявлена відстань передавання сигналу до 2 км. Такий параметр розширює можливості застосування пристрою під час роботи з протяжними кабельними лініями та дає змогу використовувати комплект не лише для коротких внутрішніх з’єднань.

Амплітуда сигналу становить до 8 В за розмахом. Сигнал, який генерується передавачем, надходить у кабельну лінію, після чого його можна виявляти за допомогою пошукового приймача. Це є основою роботи NF-800 у режимі трасування кабелів і визначення потрібного проводу.

Поєднання генератора й приймача особливо зручне у випадках, коли в одному місці прокладено багато кабелів. Замість послідовної ручної перевірки кожної лінії користувач може подати сигнал на потрібний провід і виконати його пошук приймачем.

Робота в умовах підвищеного шуму

У комплекті NF-800 передбачені навушники, які можна використовувати під час пошуку кабелю в шумному приміщенні. Це практично на виробничих об’єктах, у серверних, технічних приміщеннях та інших місцях, де навколишній шум може ускладнювати сприйняття звукової індикації.

Також передбачено регулювання рівня гучності. Користувач може налаштувати звук відповідно до умов роботи та рівня сигналу. Можливість регулювання особливо корисна під час поступового наближення до потрібного кабелю або при роботі в різних за рівнем фонового шуму приміщеннях.

Компактний трасошукач для монтажних і сервісних робіт

NF-800 має порівняно невеликі габарити та масу, тому його зручно використовувати як переносний інструмент. Комплект можна брати безпосередньо до місця монтажу або ремонту кабельної системи. Це важливо для фахівців, яким необхідно працювати в різних приміщеннях і швидко переходити від однієї точки діагностики до іншої.

Габарити передавача становлять 23,5 × 5 × 4,5 см, а розміри приймача — 13 × 4 × 2,6 см. Маса всього комплекту разом з упаковкою становить 367 г. Невелика вага полегшує транспортування та дає змогу постійно мати прилад серед монтажного або сервісного інструменту.

Пристрій може бути корисним під час прокладання нових кабельних ліній, перевірки вже змонтованої мережі, ремонту несправної ділянки або ідентифікації конкретного проводу. Набір функцій орієнтований насамперед на базові операції з пошуку, трасування та перевірки кабельних комунікацій.

Живлення NF-800

Для живлення комплекту використовуються дві батареї 9 В типу 6F22. Окреме живлення необхідне для генератора сигналу та пошукового приймача. Батареї такого типу також часто називають «Крона».

Автономне живлення дає змогу працювати з NF-800 без підключення до зовнішнього джерела електроенергії. Це особливо зручно під час монтажу та діагностики у місцях, де доступ до розетки обмежений або відсутній.

Захист передавача від перевантаження

Для передавача NF-800 заявлено захист від перевантаження на рівні 60 В змінного струму та 42 В постійного струму. Цей параметр стосується захисту передавача та не змінює призначення приладу. Зокрема, пошук електричних проводів у будівельних конструкціях для NF-800 зазначений для проводки, яка не перебуває під напругою.

Під час роботи з кабельними та електричними лініями необхідно враховувати їхній стан і вибирати відповідний режим перевірки. Це допомагає коректно використовувати можливості тестера та уникати застосування пристрою поза заявленими характеристиками.

Для яких завдань підходить NF-800

Кабельний тестер і трасошукач NF-800 орієнтований на завдання, пов’язані з пошуком та обслуговуванням дротових комунікацій. Його можна застосовувати при монтажі та ремонті телефонних ліній, комп’ютерних мереж і різних кабельних систем, де потрібно визначити конкретний провід або простежити маршрут його прокладання.

Зокрема, NF-800 може використовуватися для таких робіт:

• пошук траси прокладання проводу або кабелю;
• ідентифікація телефонного проводу в комутаторі;
• тестування комп’ютерної мережі;
• перевірка телефонної лінії;
• пошук знеструмлених електричних проводів у стіні, стелі або підлозі;
• виявлення короткого замикання;
• пошук обриву проводу.

Такий набір функцій робить NF-800 практичним рішенням для монтажників, сервісних спеціалістів та інших користувачів, яким необхідний компактний прилад для базової діагностики кабельних ліній. Генератор подає пошуковий сигнал у лінію, а приймач дає можливість його виявити та простежити необхідний провід.

Основні характеристики кабельного тестера NF-800

• Тип пристрою: кабельний тестер, трасошукач;
• Конструкція: генератор сигналів і пошуковий приймач;
• Пошук траси кабелю: є;
• Пошук телефонного проводу в комутаторі: є;
• Тестування комп’ютерної мережі: є;
• Тестування телефонної лінії: є;
• Пошук електричних проводів: у стіні, стелі та підлозі, якщо проводка не перебуває під напругою;
• Виявлення несправностей: коротке замикання та обрив проводу;
• Відстань передавання сигналу: до 2 км;
• Амплітуда сигналу: до 8 В, розмах;
• Регулювання гучності: є;
• Можливість роботи з навушниками: є;
• Захист передавача від перевантаження: 60 В змінного / 42 В постійного струму;
• Живлення: 2 батареї по 9 В типу 6F22;
• Розміри передавача: 23,5 × 5 × 4,5 см;
• Розміри приймача: 13 × 4 × 2,6 см;
• Маса комплекту з упаковкою: 367 г.

Комплектація NF-800

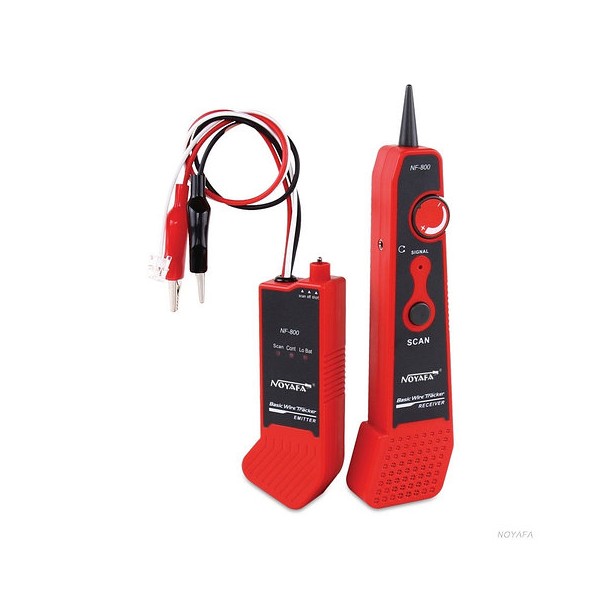

У комплект постачання кабелешукача NF-800 входять основні компоненти, необхідні для початку роботи:

• пошуковий приймач — 1 шт.;
• генератор сигналів — 1 шт.;
• батарея типу «Крона» — 2 шт.;
• навушники — 1 шт.;
• інструкція з експлуатації російською мовою — 1 шт.

Наявність генератора та приймача в одному комплекті дає змогу виконувати повний цикл пошуку: спочатку подати сигнал у потрібну лінію, а потім знайти та простежити її за допомогою приймальної частини. Навушники допомагають працювати в умовах підвищеного зовнішнього шуму, а дві батареї забезпечують автономне живлення обох частин комплекту.

Чому NF-800 зручний для пошуку кабелів

Під час обслуговування кабельних систем одне з типових завдань — визначити, який саме провід відповідає потрібній лінії. Якщо поруч прокладено багато однотипних кабелів, візуально виконати таку перевірку може бути складно. NF-800 вирішує це завдання за допомогою пошукового сигналу: генератор підключається до вибраної лінії, а приймач використовується для її ідентифікації.

Такий принцип роботи підходить і для простежування маршруту прокладання кабелю. Це може бути корисно під час ремонту, реконструкції мережі або перед виконанням робіт у місцях проходження прихованої проводки. Для електричних проводів у стінах, стелі та підлозі виробником зазначена робота зі знеструмленими лініями.

Додатковою перевагою для практичного використання є поєднання невеликих габаритів, автономного живлення та можливості регулювати гучність приймача. Якщо робота виконується в шумному приміщенні, можна скористатися комплектними навушниками.

NF-800 для діагностики та обслуговування кабельних ліній

Кабельний тестер NF-800 поєднує функції компактного трасошукача та пристрою для базової перевірки кабельних ліній. Він допомагає знаходити потрібні проводи, простежувати трасу їх прокладання, тестувати телефонні та комп’ютерні лінії, а також виявляти обриви й короткі замикання.

Максимальна заявлена відстань передавання сигналу до 2 км дає можливість працювати з протяжними лініями, а амплітуда сигналу до 8 В використовується для його передавання по досліджуваному кабелю. Регулювання гучності та комплектні навушники спрощують пошук у різних умовах.

NF-800 підійде користувачам, яким потрібен переносний інструмент для монтажних, пошукових і сервісних робіт із кабельними комунікаціями без зайвих складних налаштувань. Комплект уже містить генератор сигналів, пошуковий приймач, дві батареї 9 В, навушники та інструкцію з експлуатації.
