Кабельний рефлектометр CFL-2 для пошуку пошкоджень кабельних ліній

Кабельний рефлектометр CFL-2 — портативний вимірювальний прилад для діагностики кабельних ліній і визначення місця пошкодження на відстані до 2 км. Модель призначена для роботи з кабелями зв’язку, електричними та енергетичними проводами, сигнальними й комп’ютерними лініями, а також іншими кабельними мережами в межах технічних можливостей приладу. CFL-2 допомагає локалізувати несправність і скоротити ділянку, яку потрібно додатково перевіряти під час ремонту або технічного обслуговування.

Максимальний діапазон вимірювання становить 2 км, роздільна здатність — 1 м, а мертва зона заявлена на рівні 0 м. Перед вимірюванням користувач вручну вводить VOP — коефіцієнт кабелю. Цю особливість потрібно враховувати для коректного визначення відстані до проблемної ділянки.

Призначення CFL-2

Основне завдання CFL-2 — визначення пошкоджень кабелю та відстані до місця несправності. Прилад орієнтований передусім на пошук обривів, а в описі моделі також зазначена можливість діагностики проблем, пов’язаних із поганою ізоляцією. Отримана інформація дає змогу швидше визначити, яку частину кабельної траси потрібно оглядати або перевіряти далі.

Рефлектометр може застосовуватися для кабелів зв’язку, електричних та енергетичних проводів, сигнальних і комп’ютерних ліній. Сфера використання включає промислові підприємства, офіси, будинки та невеликі мережі. Головна умова — довжина контрольованої лінії має відповідати максимальному діапазону приладу до 2 км.

Які несправності допомагає виявляти CFL-2

• Обрив кабелю. Прилад допомагає визначити відстань до місця, де порушена цілісність кабельної лінії.
• Проблеми з ізоляцією. У характеристиках CFL-2 заявлена можливість застосування під час пошуку ділянок із поганою ізоляцією.
• Локалізація проблемної ділянки. Вимірювання допомагає звузити зону подальшої перевірки кабелю в межах діапазону до 2 км.

Робота з різними типами кабелів

CFL-2 може використовуватися з різними типами провідних кабельних ліній. У вихідних даних вказані кабелі зв’язку, електричні та енергетичні проводи, сигнальні й комп’ютерні кабелі. Це дає змогу застосовувати один рефлектометр для різних завдань у межах його діапазону та заявлених характеристик.

Перед початком роботи необхідно вручну ввести VOP — коефіцієнт кабелю. Користувачеві потрібно знати відповідне значення для лінії, яка перевіряється. Автоматичне введення VOP в описі моделі не заявлене. Також CFL-2 не має пам’яті для збереження результатів вимірювання.

Діапазон до 2 км, роздільна здатність 1 м і мертва зона 0

м

Максимальний діапазон CFL-2 становить 2 км. Це робить модель придатною для відносно невеликих кабельних мереж і трас у будівлях, офісах, на підприємствах та інших об’єктах, де довжина контрольованої лінії не перевищує можливості приладу. Для значно довших кабелів це обмеження потрібно врахувати ще на етапі вибору обладнання.

Роздільна здатність приладу становить 1 м. Для CFL-2 також заявлена мертва зона 0 м. Цей параметр важливий під час контролю ділянки кабелю поблизу точки підключення рефлектометра.

Кольоровий дисплей і просте керування

CFL-2 оснащений кольоровим екраном для перегляду результатів вимірювання. Серед переваг моделі вказані простота керування та швидке виконання вимірювань. Користувач підключає прилад до лінії, задає необхідний параметр VOP та виконує вимірювання для визначення відстані до несправності.

У CFL-2 не передбачена пам’ять. Тому модель слід розглядати як інструмент для оперативної діагностики без заявленої функції збереження вимірювань. Якщо робочий процес потребує архівування результатів, цю особливість необхідно врахувати перед придбанням.

Компактний корпус і автономне живлення

Розміри рефлектометра становлять 200 × 100 × 43 мм, а вага — 0,5 кг. Компактний формат полегшує перенесення між об’єктами та роботу безпосередньо біля кабельної траси. У комплект входить сумка для транспортування і зберігання.

Живлення забезпечують вбудовані Li-ion акумулятори. До комплекту входить зарядний пристрій. Споживана потужність CFL-2 становить 1 Вт. Такий формат дає змогу використовувати рефлектометр як переносний вимірювальний прилад без постійного підключення до мережі під час роботи.

Технічні характеристики CFL-2

Переваги кабельного рефлектометра CFL-2

• пошук пошкоджень і обривів кабелю на відстані до 2 км;
• роздільна здатність 1 м;
• мертва зона 0 м;
• робота з кабелями зв’язку, електричними, енергетичними, сигнальними та комп’ютерними лініями;
• кольоровий дисплей і просте керування;
• компактні розміри 200 × 100 × 43 мм;
• маса 0,5 кг;
• вбудовані Li-ion акумулятори;
• сумка для перенесення в комплекті.

Що потрібно врахувати перед вибором

Перед придбанням CFL-2 варто оцінити довжину кабельних ліній, з якими планується працювати. Максимальний діапазон приладу обмежений 2 км. Для довших трас ця модель може не відповідати поставленому завданню.

Також потрібно врахувати відсутність пам’яті та ручне введення VOP. Перед вимірюванням користувачеві необхідно встановити коефіцієнт кабелю для конкретної лінії. Ці параметри важливо зіставити з умовами майбутньої роботи.

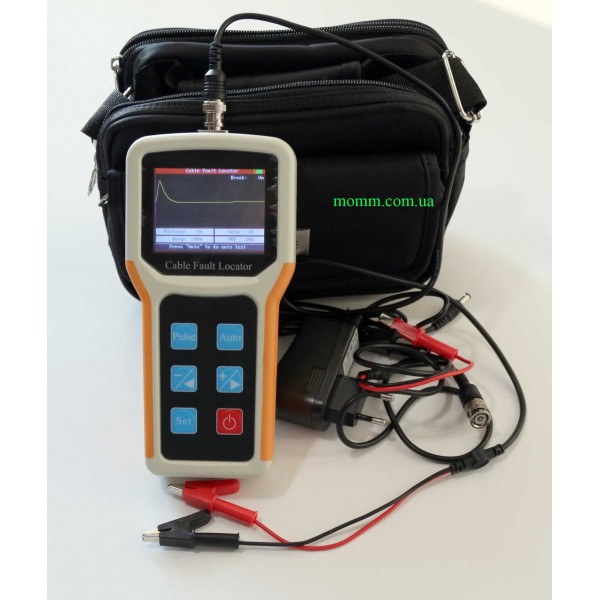

Комплектація CFL-2

• кабельний рефлектометр CFL-2 — 1 шт.;
• дріт із затискачами — 2 шт.;
• інструкція з експлуатації — 1 шт.;
• сумка для перенесення — 1 шт.;
• вбудовані Li-ion акумулятори;
• зарядний пристрій — 1 шт.

Кому підійде CFL-2

Кабельний рефлектометр CFL-2 доцільно використовувати для обслуговування невеликих кабельних мереж, коли потрібно визначати місце обриву або проблемної ділянки в межах 2 км. Прилад може застосовуватися в офісах, будинках, на промислових підприємствах, а також під час перевірки кабелів зв’язку, комп’ютерних, сигнальних, електричних та енергетичних ліній.

Модель поєднує компактні розміри, вагу 0,5 кг, кольоровий дисплей і автономне живлення від вбудованих Li-ion акумуляторів. Роздільна здатність 1 м і заявлена мертва зона 0 м роблять CFL-2 практичним інструментом для оперативної локалізації пошкоджень, якщо діапазон до 2 км та ручне введення VOP відповідають вашим завданням.
