Шукач запобіжників та автоматичних вимикачів SEW 188 FFF — прилад для ідентифікації електричних кіл

SEW 188 FFF — електронний шукач автоматичних вимикачів, запобіжників і несправних електричних кіл, призначений для роботи з електромережами змінного струму. Прилад допомагає визначити, який автоматичний вимикач або запобіжник у розподільному щиті відповідає за конкретну розетку чи ділянку електричного кола.

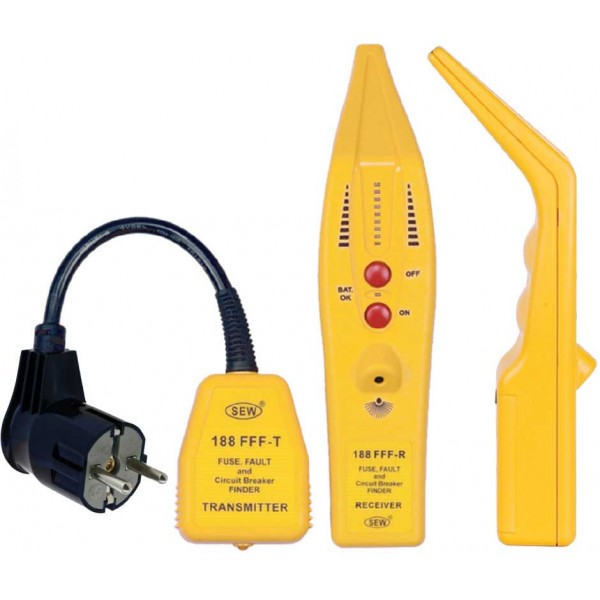

Комплект складається з двох основних блоків: передавача та приймача. Передавач підключається до електричної мережі та створює пошуковий сигнал частотою приблизно 10 кГц. Приймач реєструє цей сигнал і дозволяє визначити відповідний автоматичний вимикач за інтенсивністю світлодіодної та звукової індикації.

Для підключення передавача використовується штепсельна вилка. Після його встановлення в розетку оператор перевіряє автоматичні вимикачі в електрощиті, послідовно наближаючи до них чутливу частину приймача. Найсильніший сигнал зазвичай відповідає електричному колу, до якого підключений передавач.

Приймач оснащений дев'ятьма світлодіодами для відображення рівня сигналу та звуковим індикатором. Чим сильніший прийнятий сигнал, тим більше світлодіодів світиться та тим частіше спрацьовує звукове сповіщення.

Передавач працює безпосередньо від мережі змінного струму напругою 110–240 В із частотою 50/60 Гц і не потребує батарей. Приймач живиться від однієї батареї 9 В типу 6F22 («Крона»), яка входить до стандартної комплектації.

SEW 188 FFF призначений для електромонтажників, електриків, спеціалістів із технічного обслуговування будівель та працівників, які виконують діагностику електричних мереж.

Для чого потрібен шукач автоматів і запобіжників?

У розподільному електричному щиті може бути встановлено багато автоматичних вимикачів, кожен із яких відповідає за певну групу розеток, освітлення або окреме електричне обладнання.

Якщо маркування відсутнє, застаріле або не відповідає фактичній схемі електропроводки, визначення потрібного автомата може бути складним.

Шукач SEW 188 FFF дозволяє ідентифікувати електричне коло за допомогою спеціального сигналу. Це допомагає встановлювати відповідність між точкою підключення та захисним апаратом у розподільному щиті.

Основні завдання, для яких використовується SEW 188 FFF:

• Пошук автоматичного вимикача. Визначення автомата, який відповідає за конкретну електричну розетку.
• Ідентифікація запобіжника. Пошук захисного елемента відповідного електричного кола.
• Перевірка розподільних щитів. Установлення відповідності між автоматами та групами електропроводки.
• Обслуговування електромереж. Допоміжна ідентифікація кіл перед проведенням ремонтних робіт.
• Діагностика проводки. Пошук ділянок електричного кола за наявності умов для проходження пошукового сигналу.
• Електромонтажні роботи. Уточнення підключення розеток і розподілу електричних кіл.
• Ремонт електроустановок. Пошук потрібного захисного апарата без послідовного вимкнення всіх автоматів лише для попередньої ідентифікації.

SEW 188 FFF може використовуватися в житлових, офісних, комерційних і виробничих приміщеннях, якщо параметри мережі відповідають характеристикам передавача.

Принцип роботи SEW 188 FFF

Робота шукача ґрунтується на передаванні та прийманні спеціального електричного сигналу.

Після підключення передавача до мережі він споживає невеликий струм і формує пошуковий сигнал із частотою приблизно 10 кГц. Цей сигнал поширюється електричним колом, до якого підключений передавач.

Приймач має налаштований електронний контур із центральною частотою близько 10 кГц. Чутливий елемент розташований у передній частині його корпусу.

Під час наближення приймача до відповідного автоматичного вимикача або провідника він реєструє сигнал передавача. Рівень прийнятого сигналу відображається дев'ятьма світлодіодами.

Для додаткового контролю використовується звукова індикація. Інтенсивність звукового сигналу змінюється залежно від рівня прийнятого сигналу.

Оператор послідовно перевіряє автомати в щиті та порівнює показники. Найбільша кількість увімкнених світлодіодів разом із найчастішим звуковим сигналом указує на найбільш імовірний автомат шуканого кола.

Для остаточного підтвердження відповідності електричного кола необхідно використовувати належну процедуру перевірки. Пошуковий сигнал допомагає ідентифікувати лінію, але не замінює перевірку відсутності напруги перед електротехнічними роботами.

Передавач SEW 188 FFF — формування пошукового сигналу

Передавач призначений для підключення до досліджуваного електричного кола та генерування сигналу, який згодом виявляється приймачем.

Його робоча напруга становить від 110 до 240 В змінного струму, частота мережі — 50 або 60 Гц. Частота генерованого пошукового сигналу становить приблизно 10 кГц.

Передавач не має окремого батарейного живлення. Необхідну енергію він отримує безпосередньо від електричної мережі, до якої підключений.

У стандартному виконанні для підключення використовується штепсельна вилка. Перед придбанням необхідно переконатися, що її тип відповідає розеткам, із якими планується працювати.

Габаритні розміри передавача становлять 60 × 50 × 30 мм, маса — приблизно 134 г.

Компактні розміри дозволяють використовувати передавач у приміщеннях із різним розташуванням електричних розеток.

Приймач із дев'ятьма світлодіодами та звуковою індикацією

Приймач SEW 188 FFF призначений для виявлення сигналу, створеного передавачем. Його електронна система налаштована на центральну частоту приблизно 10 кГц.

Чутливий елемент розташований на кінці корпусу. Така конструкція дозволяє підносити приймач до автоматичних вимикачів і порівнювати рівень сигналу в різних точках електричного щита.

Основні елементи індикації та керування приймача:

• Дев'ять світлодіодів для відображення інтенсивності прийнятого сигналу.
• Окремий світлодіодний індикатор стану батареї.
• Звуковий індикатор для визначення рівня сигналу.
• Кнопка ввімкнення приймача.
• Кнопка вимкнення приймача.
• Функція автоматичного вимкнення живлення.

Приймач має корпус із полікарбонату та ABS-пластику. Його розміри становлять 200 × 50 × 40 мм, а маса разом із батареєю — приблизно 112 г.

Для живлення використовується одна батарея 9 В типу 6F22. Наявність окремої індикації стану батареї дозволяє контролювати готовність приймача до роботи.

Як знайти потрібний автоматичний вимикач?

Ідентифікація автоматичного вимикача за допомогою SEW 188 FFF виконується послідовно.

1. Підключення передавача. Передавач установлюють у розетку, автоматичний вимикач якої потрібно визначити. Розетка повинна відповідати робочим параметрам приладу.
2. Увімкнення приймача. Перевіряють стан батареї та вмикають пошуковий блок.
3. Перевірка автоматів. Чутливу частину приймача послідовно підносять до доступних зовнішніх поверхонь автоматичних вимикачів у щиті.
4. Порівняння сигналів. Під час перевірки спостерігають за кількістю активних світлодіодів і частотою звукового сигналу.
5. Визначення потрібного автомата. Автомат із найсильнішим прийнятим сигналом визначають як найбільш імовірний захисний апарат досліджуваного кола.
6. Підтвердження результату. Перед будь-якими роботами на електричній лінії її належність і безпечний стан перевіряють відповідними електровимірювальними засобами.

Під час перевірки вертикально розташованих автоматичних вимикачів виробник рекомендує утримувати приймач вертикально, а під час перевірки горизонтальних — горизонтально.

Також доцільно послідовно перевіряти всі автомати, не пропускаючи окремих позицій. Це допомагає порівняти інтенсивність сигналу та визначити найбільш імовірне електричне коло.

Пошук несправних електричних кіл і проводки

SEW 188 FFF належить до приладів класу Fuse and Fault Finder — шукачів запобіжників та несправностей електричних кіл.

Крім визначення автоматичного вимикача, його можна використовувати для пошуку провідників і ділянок електричного кола, якими проходить сигнал передавача.

Для таких завдань можуть знадобитися додаткові вимірювальні проводи або спеціальні адаптери. Їхню наявність необхідно перевіряти окремо, оскільки в стандартній комплектації магазину вони не зазначені.

Можливість пошуку залежить від схеми мережі, електричного з'єднання передавача з досліджуваною ділянкою та умов поширення сигналу.

Важливо, що SEW 188 FFF не є універсальним сканером прихованої проводки. Він не визначає автоматично точну глибину залягання кабелю, місце кожного обриву чи відстань до пошкодження.

Пошук несправностей із підключенням додаткових адаптерів до електричних кіл повинен виконувати кваліфікований спеціаліст. Заборонено обходити захисні пристрої або створювати небезпечні підключення заради отримання пошукового сигналу.

Технічні характеристики шукача SEW 188 FFF

Особливості світлодіодної та звукової індикації

Для визначення потрібного електричного кола SEW 188 FFF використовує два способи індикації: світловий і звуковий.

Світлодіодна шкала складається з дев'яти елементів. Кількість активних світлодіодів залежить від рівня сигналу, який отримує приймач.

Коли приймач наближається до провідника або автомата з сильнішим сигналом передавача, на шкалі загоряється більше світлодіодів.

Звукова індикація дозволяє додатково контролювати інтенсивність сигналу. Зі збільшенням його рівня частота звукового сповіщення зростає.

Поєднання цих двох способів допомагає оператору порівнювати різні автоматичні вимикачі та визначати потрібне коло.

Водночас модель 188 FFF не має ручного регулювання чутливості. Якщо для конкретних умов експлуатації потрібна така функція, необхідно розглядати інші моделі шукачів автоматичних вимикачів.

Де застосовується шукач автоматичних вимикачів?

Житлові будинки та квартири. Прилад допомагає визначати, який автомат у розподільному щиті відповідає за конкретну розетку, коли маркування відсутнє або потребує перевірки.

Офісні приміщення. SEW 188 FFF можна використовувати під час технічного обслуговування розеткових груп і встановлення відповідності між електричними колами та захисними пристроями.

Комерційні об'єкти. Шукач допомагає ідентифікувати автоматичні вимикачі у щитах із великою кількістю окремих ліній.

Ремонтні та електромонтажні роботи. Прилад дозволяє попередньо визначити потрібну лінію, перш ніж виконувати її знеструмлення та перевірку безпечного стану.

Технічне обслуговування будівель. Пошуковий комплект можна застосовувати під час перевірки розподілу електричних кіл і уточнення схем електроживлення.

Компактна конструкція та автономне живлення приймача

Приймач SEW 188 FFF має подовжений корпус розміром 200 × 50 × 40 мм. Його передня частина містить датчик для реєстрації пошукового сигналу.

Маса приймача разом із батареєю становить приблизно 112 г. Це полегшує його використання під час послідовної перевірки автоматів у розподільному щиті.

Для живлення застосовується стандартна батарея 9 В типу «Крона». Передавач не потребує окремого джерела живлення, оскільки працює від досліджуваної електромережі.

Приймач оснащений окремими кнопками ввімкнення та вимкнення. Функція автоматичного вимкнення допомагає обмежувати витрати заряду батареї після завершення пошуку.

Комплектація шукача запобіжників SEW 188 FFF

Відповідно до картки товару, стандартний комплект постачання містить:

• Пошуковий приймач SEW 188 FFF — 1 шт.
• Передавач зі штепсельною вилкою — 1 шт.
• Батарея 9 В типу «Крона» — 1 шт.
• Упаковка.

Основні елементи комплекту дозволяють виконувати пошук автоматичних вимикачів у мережах, які відповідають робочим характеристикам передавача.

Додаткові адаптери та з'єднувальні проводи для спеціальних схем пошуку несправностей у стандартній комплектації магазину не зазначені.

На що звернути увагу під час вибору шукача автоматів?

Під час вибору пошукового приладу необхідно насамперед перевірити сумісність із параметрами електромережі. Передавач SEW 188 FFF розрахований на напругу 110–240 В змінного струму та частоту 50/60 Гц.

Другим важливим критерієм є спосіб підключення. У стандартному комплекті використовується передавач зі штепсельною вилкою. Її виконання повинно відповідати типу розеток на об'єкті.

Також потрібно враховувати спосіб індикації. У SEW 188 FFF передбачені дев'ять світлодіодів і звуковий сигнал, завдяки яким можна порівнювати інтенсивність прийнятого сигналу.

Якщо передбачається робота в складних електричних мережах, варто окремо оцінити необхідність регулювання чутливості. У цій моделі така функція відсутня.

Для пошуку несправностей у кабельних колах потрібно заздалегідь визначити, чи підходить принцип роботи SEW 188 FFF для відповідного завдання та чи потрібні додаткові аксесуари.

Купити шукач запобіжників і автоматів SEW 188 FFF в Україні

SEW 188 FFF — комплект із передавача та приймача для ідентифікації автоматичних вимикачів, запобіжників і пошуку несправних електричних кіл.

Прилад використовує сигнал частотою приблизно 10 кГц, має дев'ятисегментну світлодіодну індикацію та звукове сповіщення. Передавач працює від мережі 110–240 В, а приймач живиться від батареї 9 В.

Шукач призначений для електромонтажників, електриків і спеціалістів із технічного обслуговування, яким потрібно встановлювати відповідність між розетками та автоматичними вимикачами в електричних щитах.

Перед тим як купити SEW 188 FFF в Україні, рекомендується уточнити виконання штепсельної вилки, комплектацію та відповідність приладу умовам запланованих робіт.
